МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Направляющие сдвижной двери

51-11

51

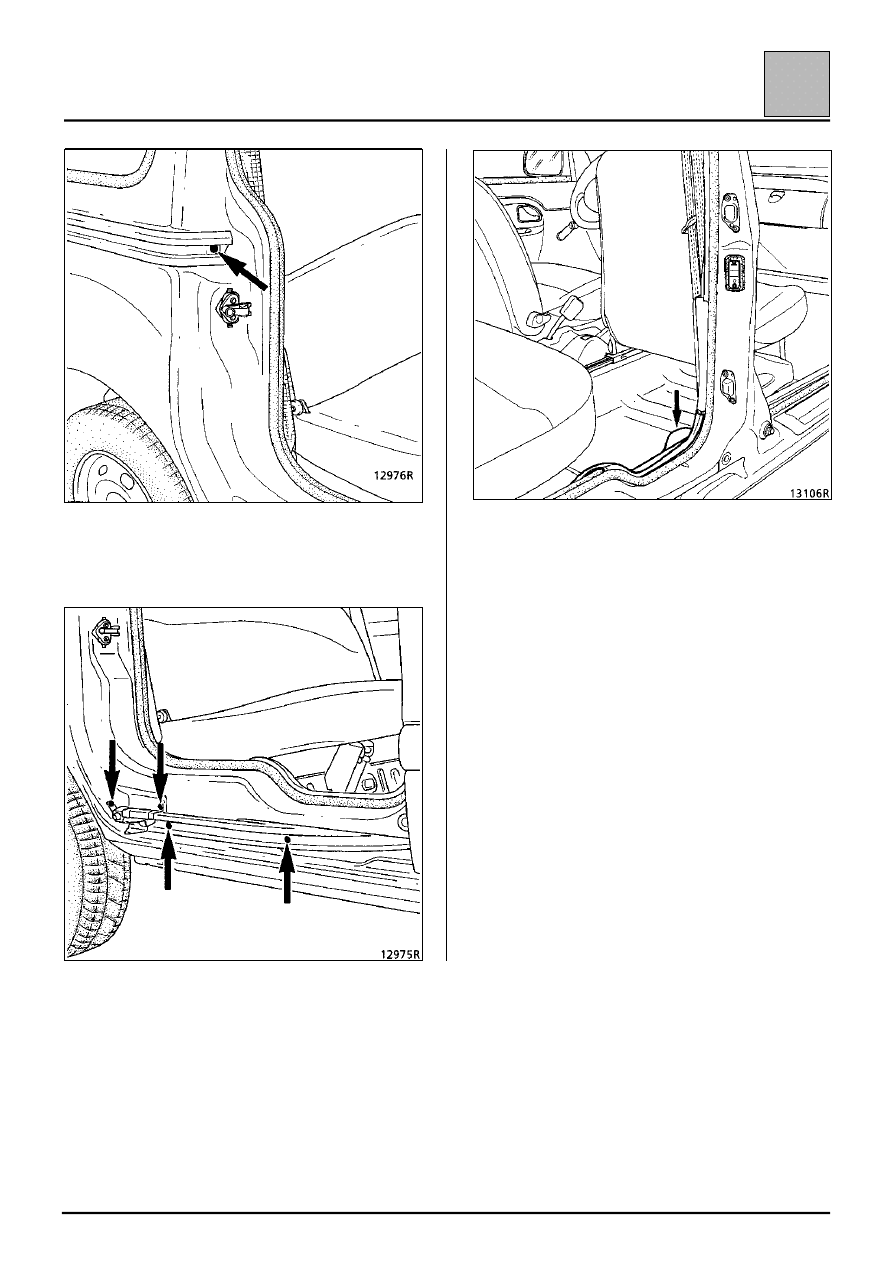

СНЯТИЕ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ НИЖНЕЙ
НАПРАВЛЯЮЩЕЙ

Снимите нижнюю обивку (если имеется).

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Регулировка сдвижной двери

51-12

51

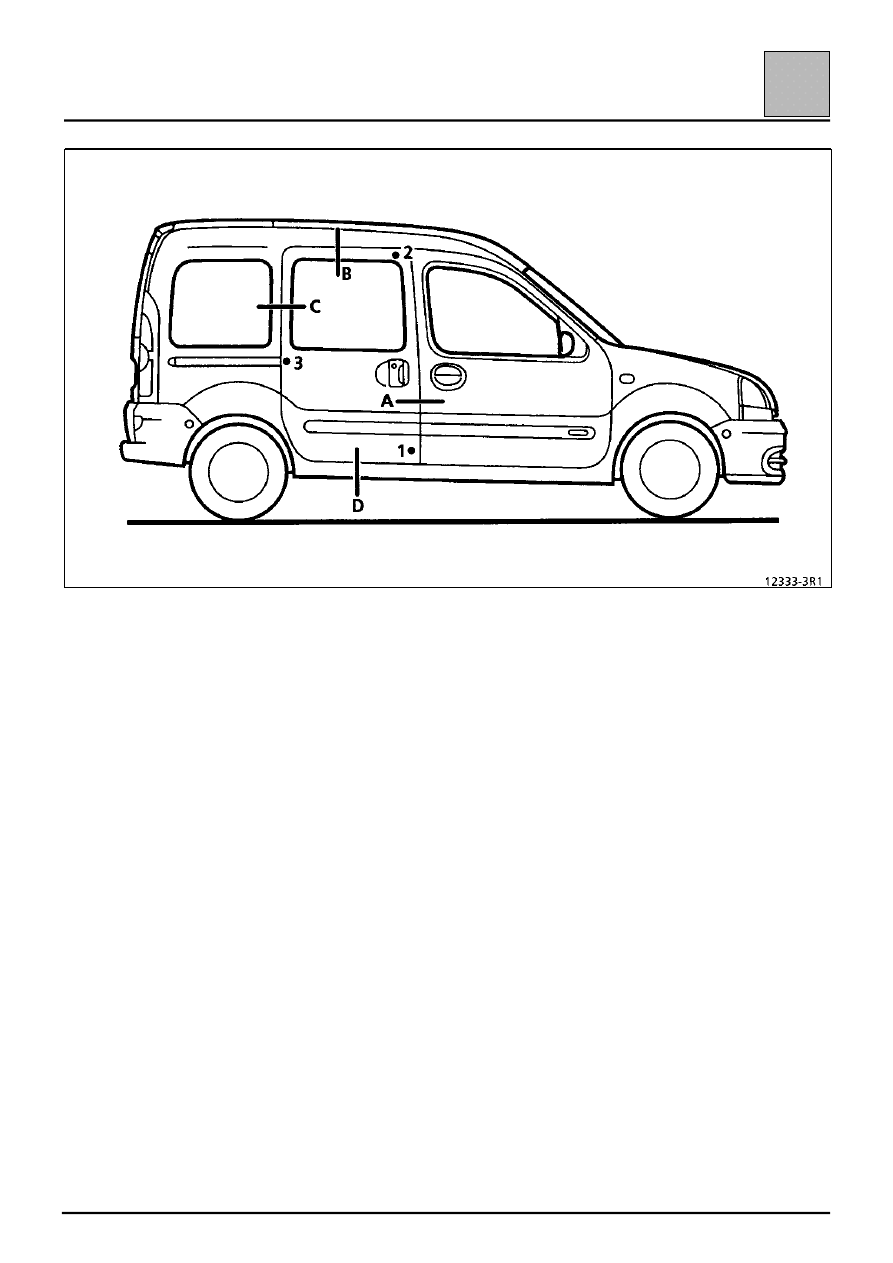

Зазоры:
А=4,5 мм

В=4 мм

С=4 мм

D=6 мм

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Регулировка сдвижной двери

51-13

51

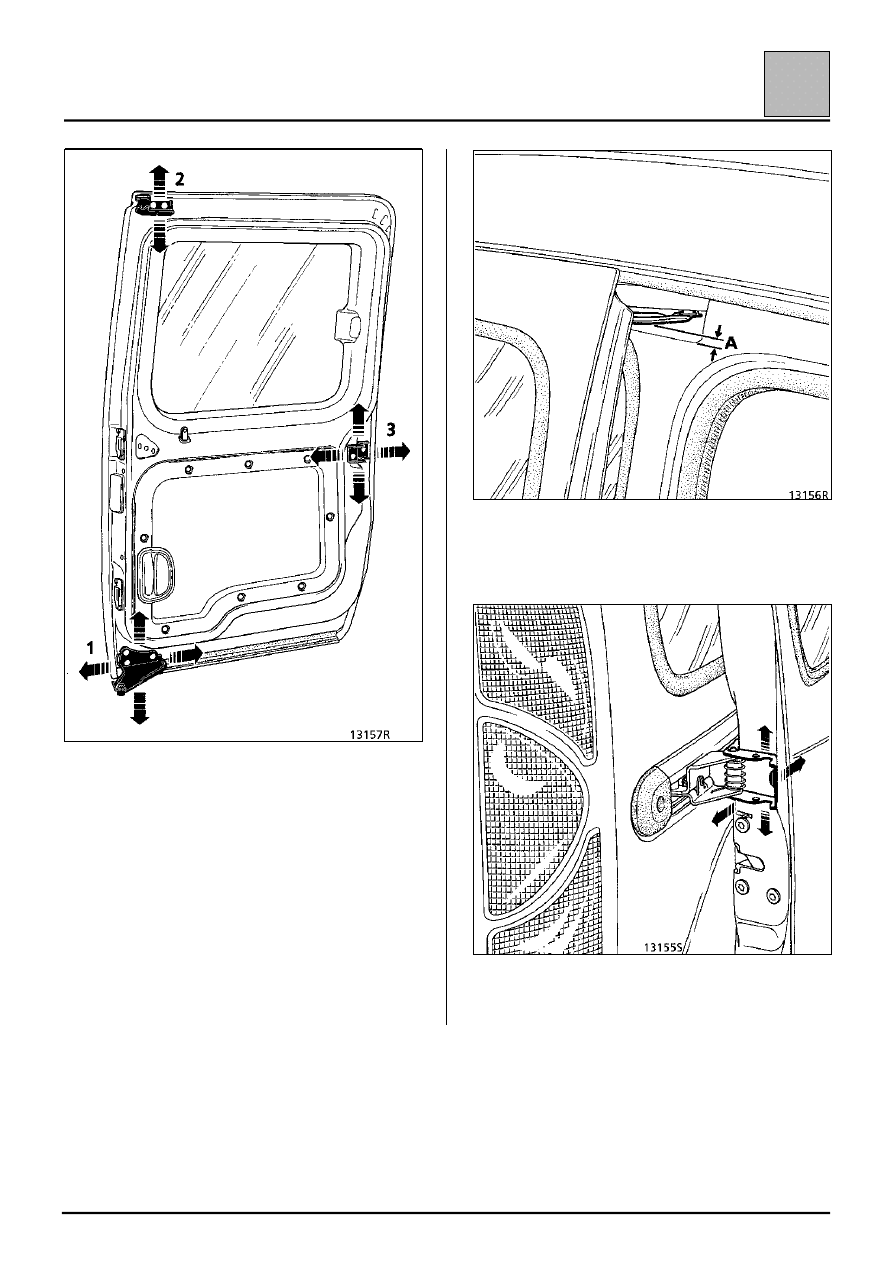

1 Для обеспечения зазоров В и D отрегулируйте

положение нижней опоры.

2 Для обеспечения равномерного зазора (А)

отрегулируйте положение верхней опоры.

3 Для обеспечения зазоров А и С отрегулируйте

положение промежуточной опоры.

МЕХАНИЗМЫ НЕБОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Наружная ручка задней двери

52-1

52

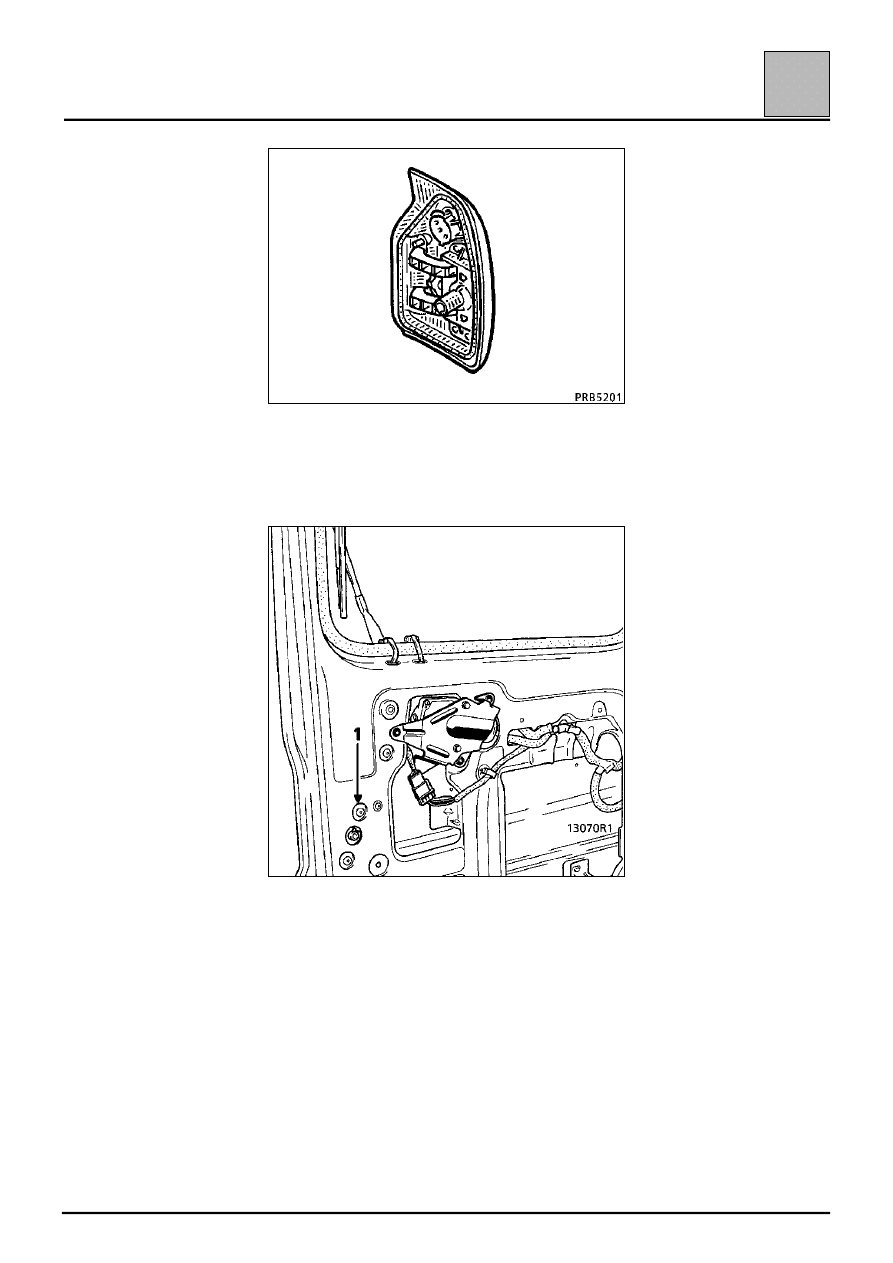

СНЯТИЕ

После снятия обивки (см. раздел 72) снимите:

– крепежный винт (1),
– ручку.
