87B

-

2

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

87B

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el tablero de a bordo (consultar 83A, Instru-
mentos del cuadro, Tablero de a bordo).

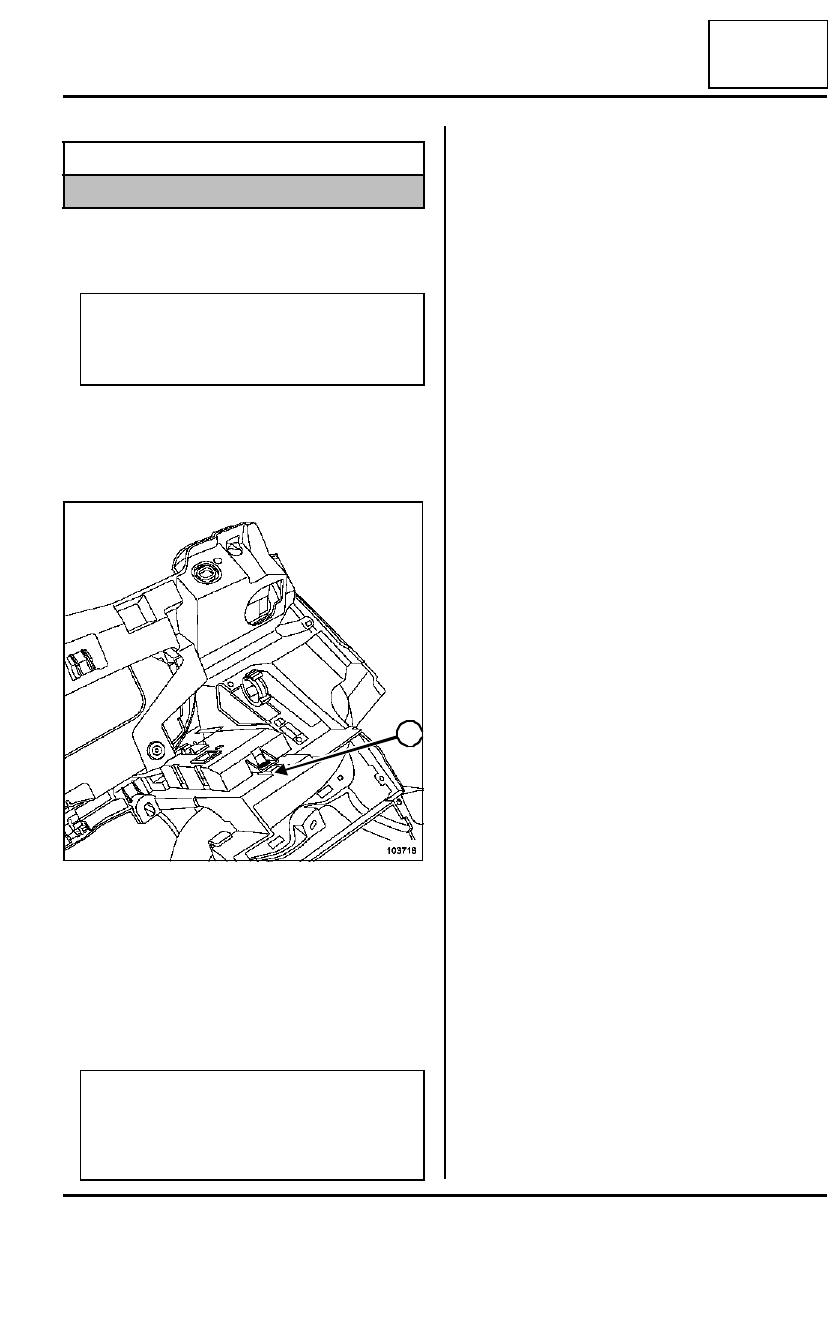

Quitar el tornillo de fijación (1) de la UCH.

Extraer la UCH.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Colocar el tablero de a bordo.

Efectuar el aprendizaje del código del vehículo y de
las llaves (consultar 82A, Antiarranque).

Configurar la UCH según el nivel de equipamiento
del vehículo (consultar 87B, Unidad Central del
Habitáculo: Configuración).

Material indispensable

útil de diagnóstico

ATENCIÓN

En caso de sustituir la UCH, anotar imperativa-
mente las configuraciones utilizando el útil de
diagnóstico.

103718

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A, Batería, Batería: Extracción-
Reposición).

1

87B

-

3

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Conexión

87B

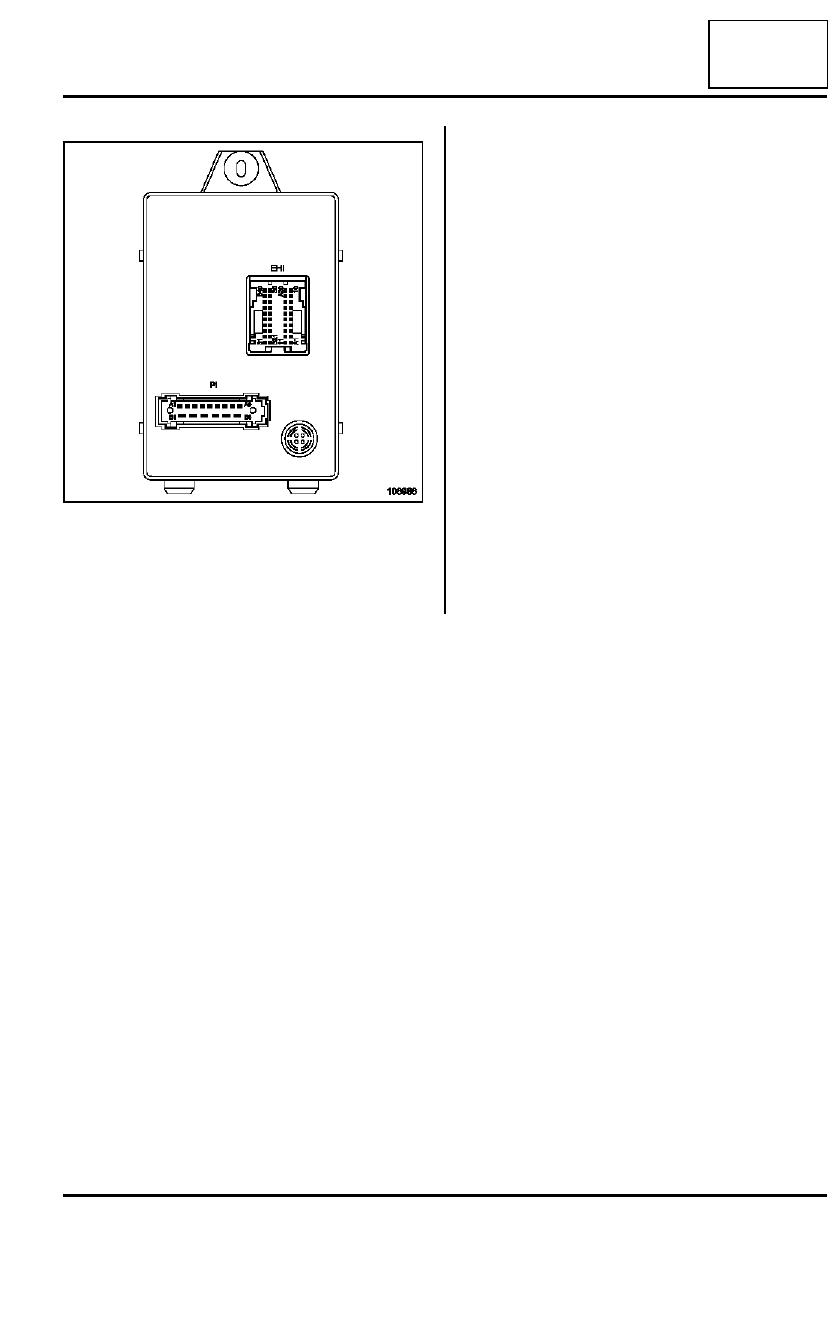

Conector negro EHI (40 vías)

Conector blanco PI (15 vías)

Consultar la NT Esquema eléctrico, Kangoo, código
645.

108988

87B

-

4

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Configuración

87B

Las configuraciones posibles de la UCH son:

CONFIGURACIÓN DEL CAJETÍN DE
INTERCONEXIÓN

Proceder a la configuración utilizando el útil de dia-
gnóstico.

Con el contacto puesto, entrar en comunicación con
el vehículo:

- Seleccionar y validar el menú "Cajetín de interco-

nexión",

- En el menú "Modo mando", validar la línea "Con-

figuración",

- Elegir el mando "CF715: Tipo N1" o CF716: Tipo

N2", el mensaje "¿Desea continuar?" aparece,

- Seleccionar "sí" después efectuar la configuración

automática:

• Para la UCH "gama baja N1":

• Configuración del plafonier temporizado: Sin

• Configuración del encendido de las luces de

precaución en caso de choque: Sin

• Configuración de la función Condenación

Automática Circulando por diagnóstico: Sin

• Configuración de la recondenación automática:

Sin

• Para la UCH "gama alta N2":

• Configuración del plafonier temporizado: Con

• Configuración del  encendido de las luces de

precaución en caso de choque: Con

• Configuración de la función Condenación

Automática Circulando por diagnóstico: Con

• Configuración de la recondenación automática:

Con

Controlar, a continuación, las configuraciones con
el menú "Lectura de configuración".

Material indispensable

útil de diagnóstico

Designación y posición en el útil de diagnóstico

Configuración

Tipo de UCH

Plafonier temporizado (LC021)

automática

N2 únicamente

Recondenación automática (LC069)

automática

N2 únicamente

Autorización función CAR por diagnóstico (LC081)

automática

N2 únicamente

Encendido de las luces de precaución en caso de choque
(LC090)

automática

N2 únicamente

87B

-

5

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Cajetín descodificador: Extracción - Reposición

87B

EXTRACCIÓN

Extraer parcialmente el tablero de a bordo (consul-
tar 83A, Instrumentos del cuadro, Tablero de a
bordo).

Desconectar el conector del cajetín descodificador.

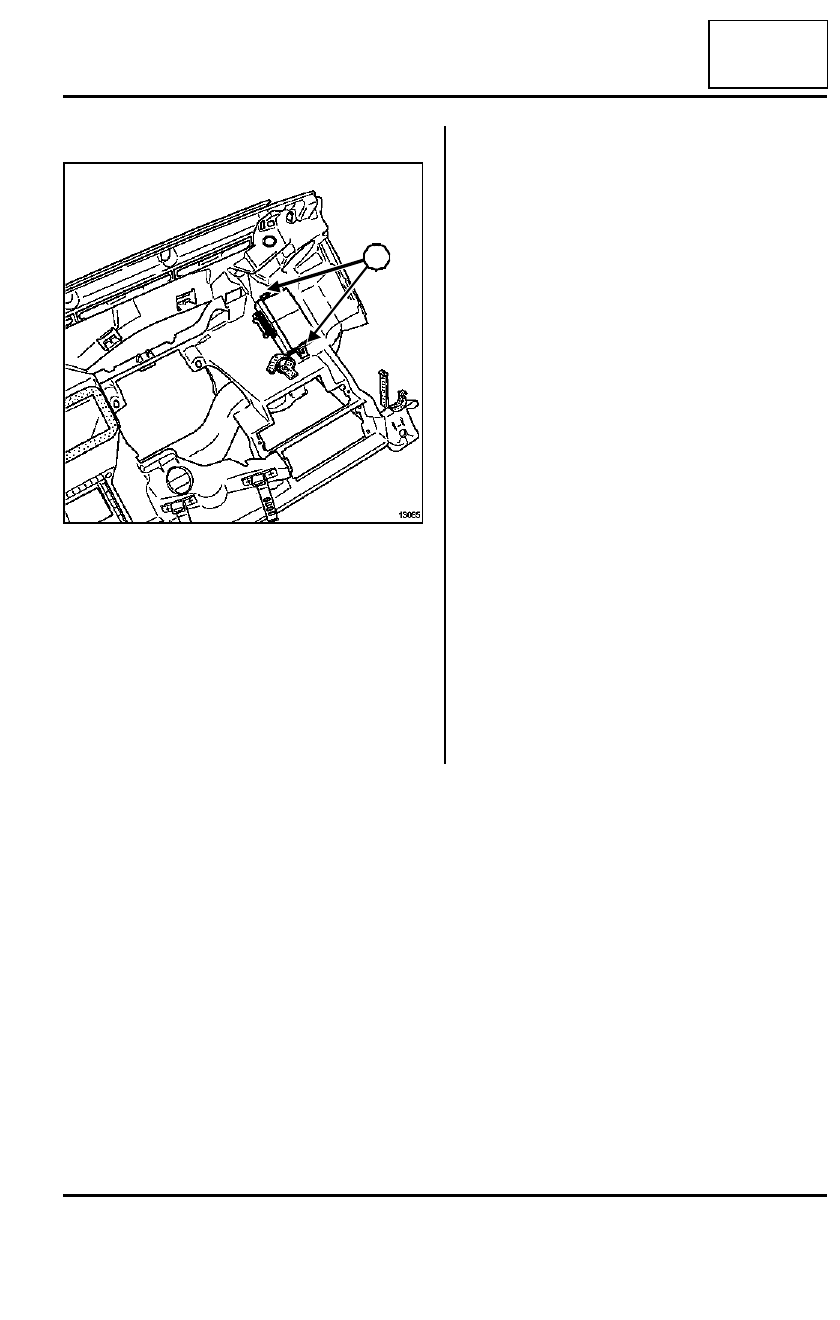

Quitar los tornillos de fijación (1) con un pequeño
trinquete provisto de un extremo con punta de es-
trella de 20.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

13065

1
