Renault Kangoo. Manual - parte 362

86A

-

4

RADIO

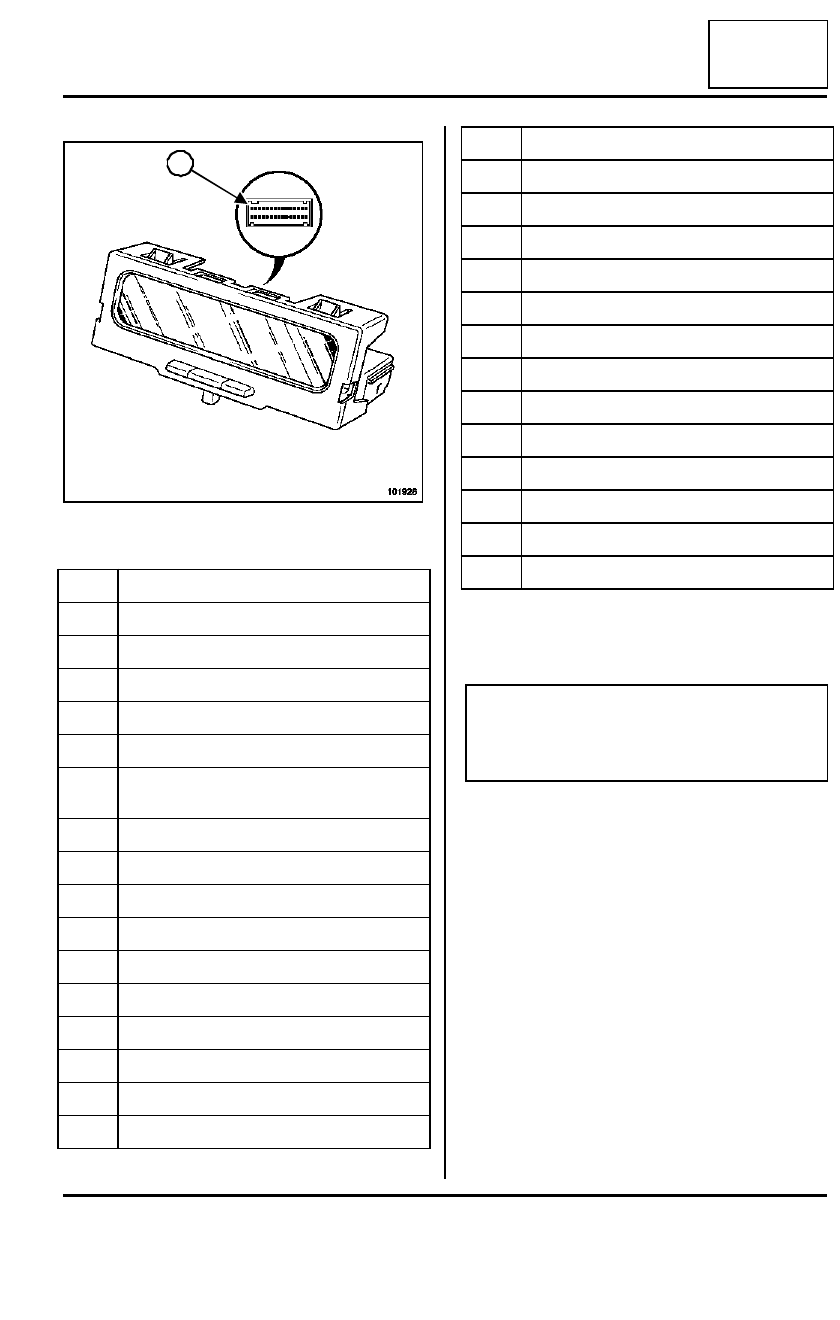

Pantalla "gama baja": Conexión

86A

Conector rojo (30 vías)

Consultar la NT Esquema eléctrico, Kangoo, código
653.

101928

Vía

Designación

1

No utilizada

2

No utilizada

3

No utilizada

4

Entrada temperatura

5

Masa

6

+ luz de posición izquierda protegido (ilumi-
nación)

7

Masa

8

+ servicios protegido

9

+ batería cortacircuito protegido

10

No utilizada

11

Señal masa blindaje I2C

12

Señal funcionamiento radio

13

Señal bus (interfaz) datos radio I2C

14

Señal reloj radio I2C

15

Señal marcado - marca radio I2C

16

Señal IN1 satélite de la radio

1

17

Señal L2 satélite de la radio

18

Señal IN0 satélite de la radio

19

Señal L1 satélite de la radio

20

Señal IN2 satélite de la radio

21

Señal L0 satélite de la radio

22

No utilizada

23

No utilizada

24

No utilizada

25

No utilizada

26

No utilizada

27

No utilizada

28

No utilizada

29

No utilizada

30

No utilizada

Nota:

Si el vehículo está equipado con el sistema de
navegación, consultar la NT 6011A, Navegación
"Gama baja".

86A

-

5

RADIO

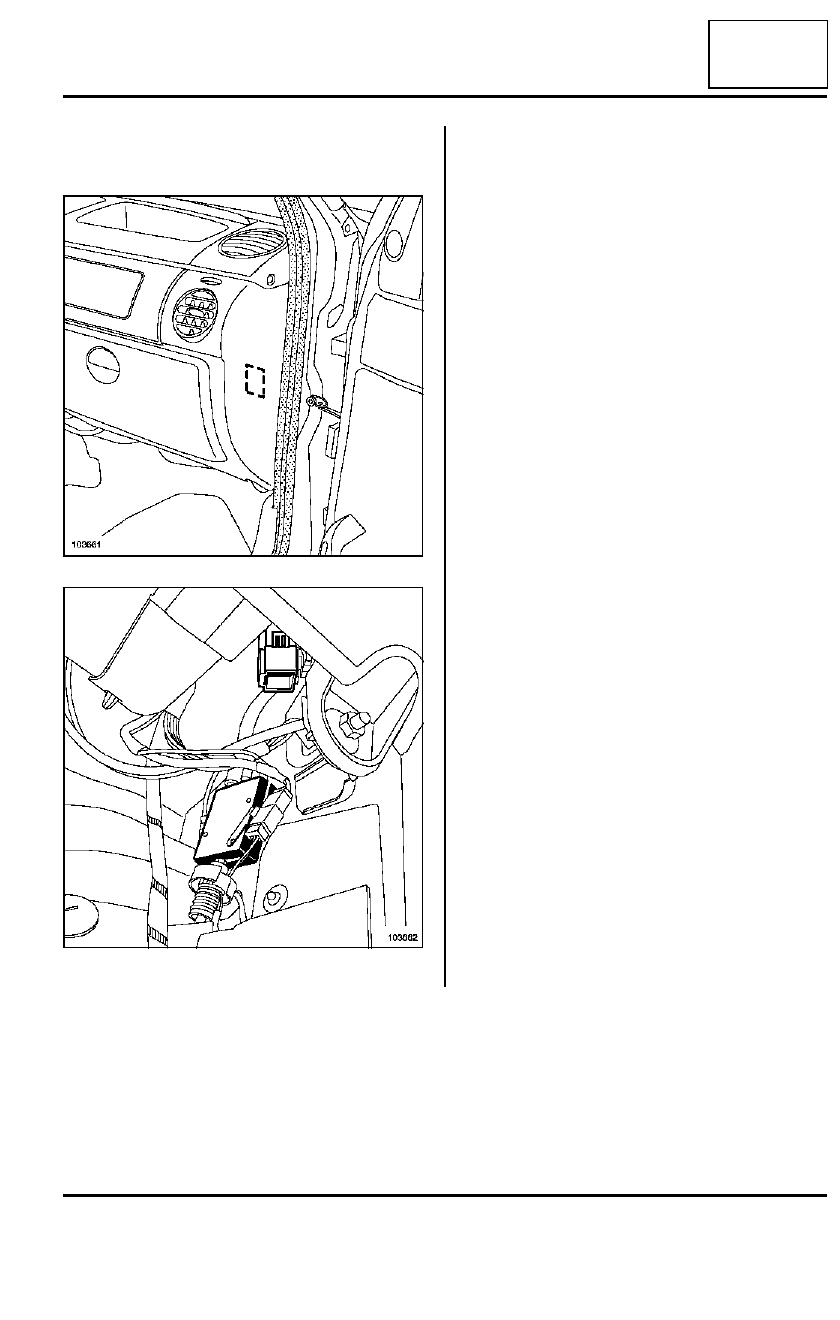

Antena del auto-radio: Extracción - Reposición

86A

La antena del satélite incorpora la antena de la radio
(AM - FM), el amplificador y la antena del teléfono (do-
ble banda).

103661

103662

86B

-

1

RADIOTELÉFONO

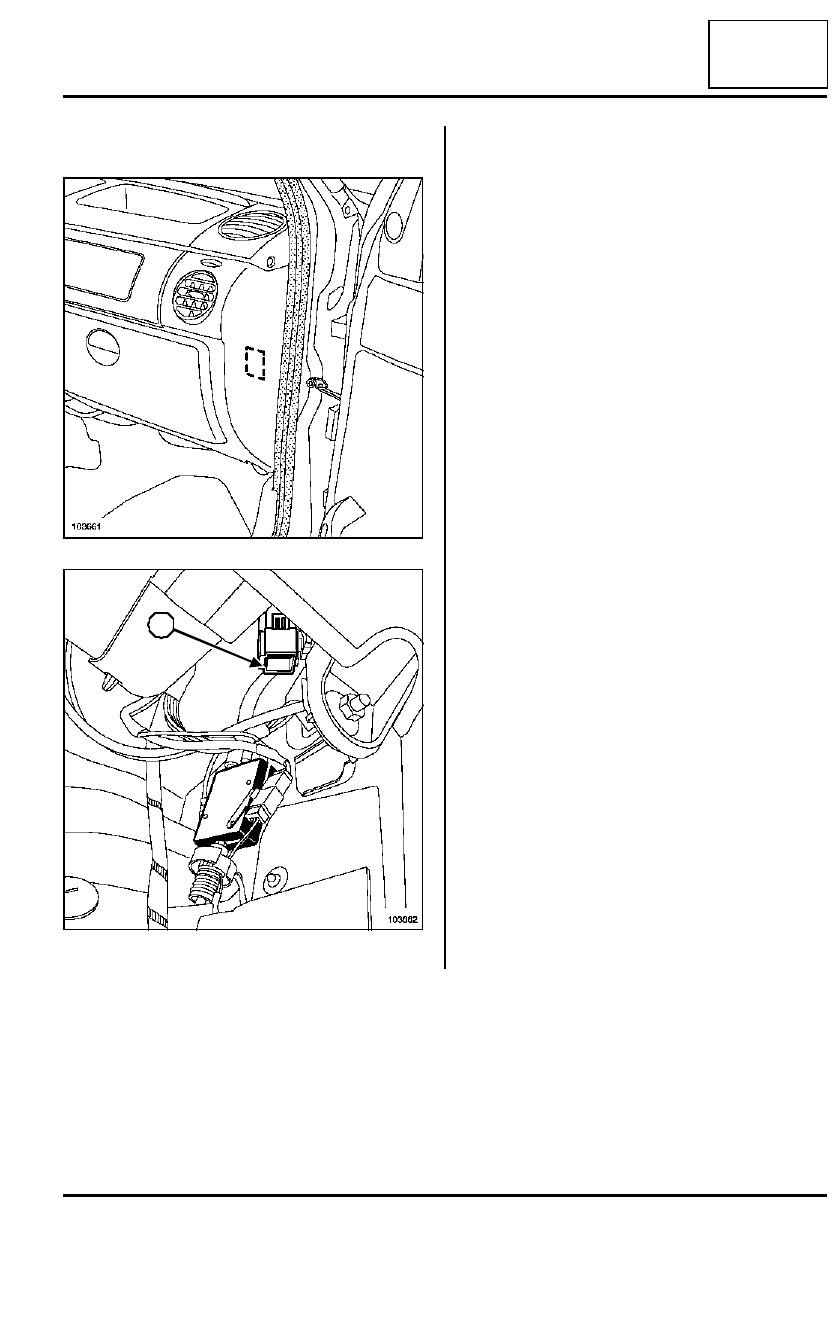

Pre-equipo: Descripción

86B

El conector para el radioteléfono se encuentra en el pie
delantero lado del pasajero.

Conector (1) para la función radioteléfono.

103661

103662

1

87B

-

1

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Generalidades

87B

Según el nivel de equipamiento del vehículo, pueden
montarse tres versiones de UCH:

La UCH pilota la iluminación interior del vehículo. En
caso de olvidar apagar un plafonier, la UCH corta la ali-
mentación de la iluminación tras una temporización de
30 minutos aproximadamente.

La versión gama alta pilota el apagado progresivo del
plafonier tras el cierre por el telemando de radiofre-
cuencia.

La UCH enciende las luces de precaución en caso de
información unión choque del calculador del airbag.

UCH

Gama
Baja N1

Gama
Media N2

Gama
Alta N3

Unión diagnóstico

X

X

X

Antiarranque encriptado (V3)

X

X

X

Gestión del indicador de dirección y del testigo

X

X

X

Bocina

X

X

X

Gestión de la luz trasera de niebla

X

X

X

Deshielo de la luneta

X

Barrido delantero: gestión de la parada fija

X

X

X

Limpiaparabrisas con temporización variable

X

X

X

Limpialuneta

X

Gestión de la iluminación interior y del maletero

X

X

X

Iluminación interior temporizada

X

X

Condenación eléctrica de los abrientes por radiofrecuencia
(telemando 3 botones; selección de las zonas de condenación
(únicamente en N3))

X

X

Gestión del testigo de condenación eléctrico de los abrientes

X

X

Condenación automática circulando

X

X

Descondenación de los abrientes en caso de choque

X

X

Recondenación automática de los abrientes

X

X

Unión alarma

X

X

Elevalunas impulsional

X
