INSTRUMENTOS DEL CUADRO

Tablero de a bordo: Extracción - Reposición

83A

Particularidades del volante

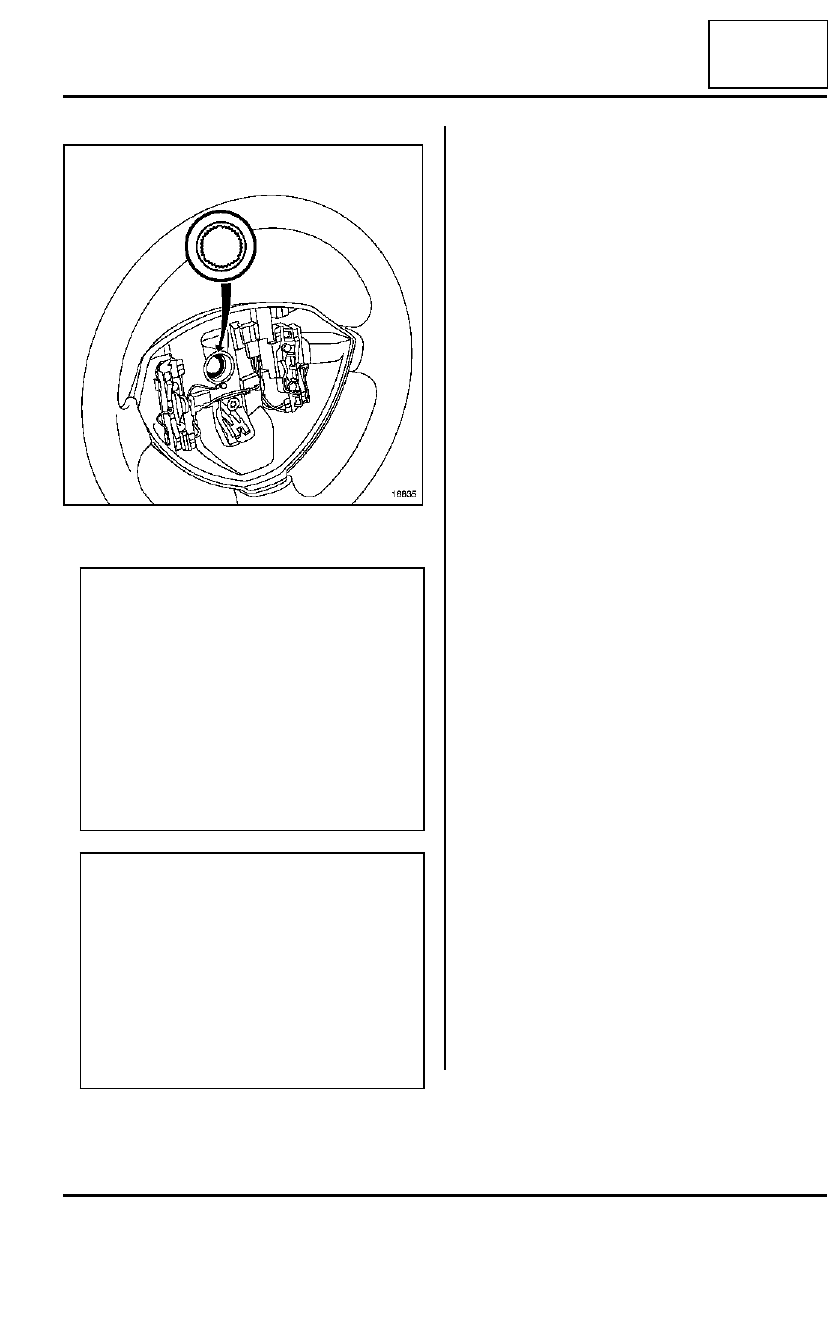

Apretar al par el tornillo del volante  (44 N.m).

18835

ATENCIÓN

- El volante debe entrar libremente en las acana-

laduras (las acanaladuras poseen unos posicio-
nadores).

- No dañar los posicionadores de las acanaladu-

ras.

- Sustituir imperativamente el tornillo del volante

después de cada desmontaje.

- Conectar la batería comenzando por el borne

positivo; efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción-Reposi-
ción).

IMPORTANTE

- Efectuar un control del calculador del airbag

con el útil de diagnóstico.

- Si todo es correcto, desbloquear el calculador

con el útil de diagnóstico (consultar 88C, Air-
bags y pretensores, Proceso de bloqueo del
calculador del airbag).

- Si no se respetan estas prescripciones puede

provocar un disfuncionamiento de los siste-
mas, como, por ejemplo, su activado intempes-
tivo.

83A

-

8

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos: Extracción - Reposición

83A

EXTRACCIÓN

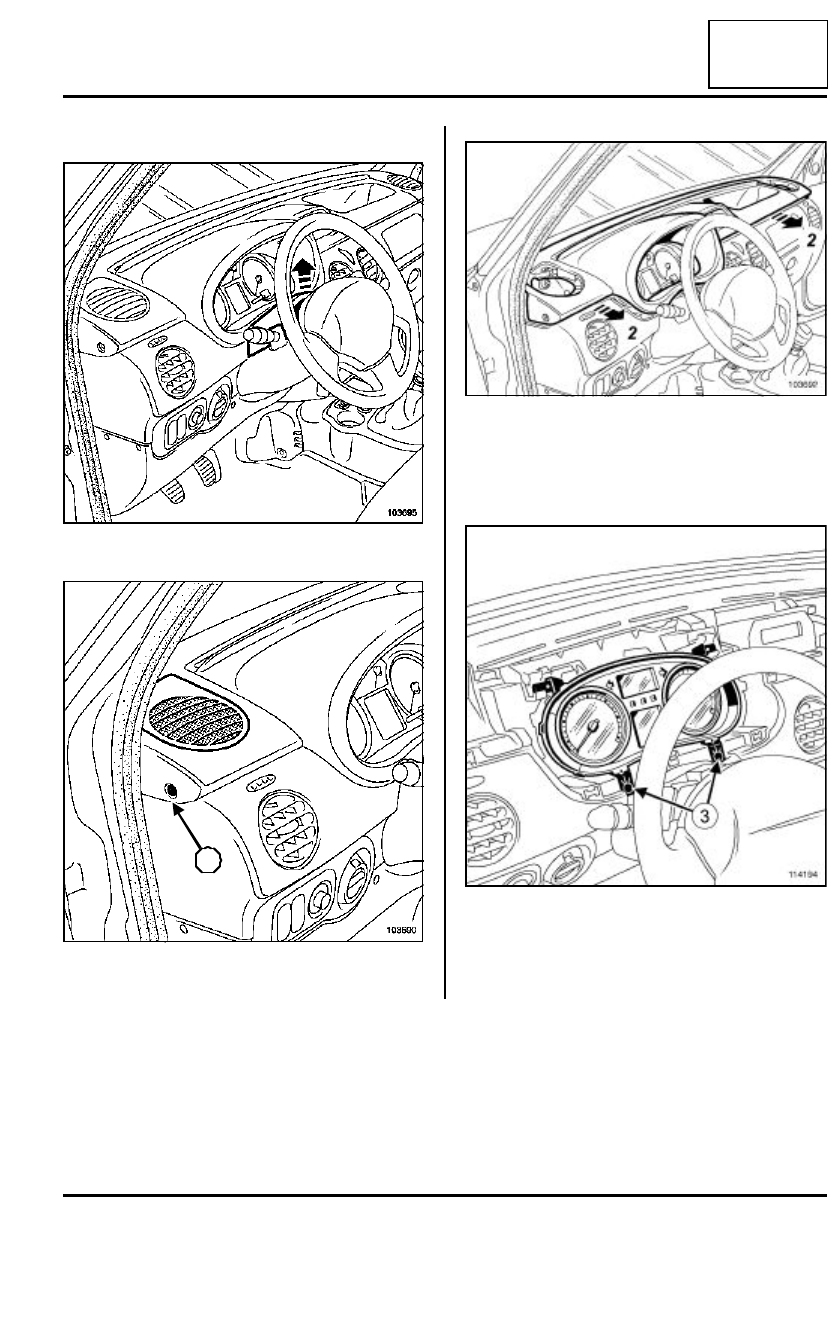

Extraer la semi-coquilla superior.

Quitar el tornillo (1) de cada lado de la parte superior
del salpicadero.

Extraer parcialmente (2) la parte superior del salpi-
cadero.

Desconectar el conector de los altavoces.

Extraer la parte superior del salpicadero.

Quitar los tornillos (3).

103695

103690

1

103692

114194

83A

-

9

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos: Extracción - Reposición

83A

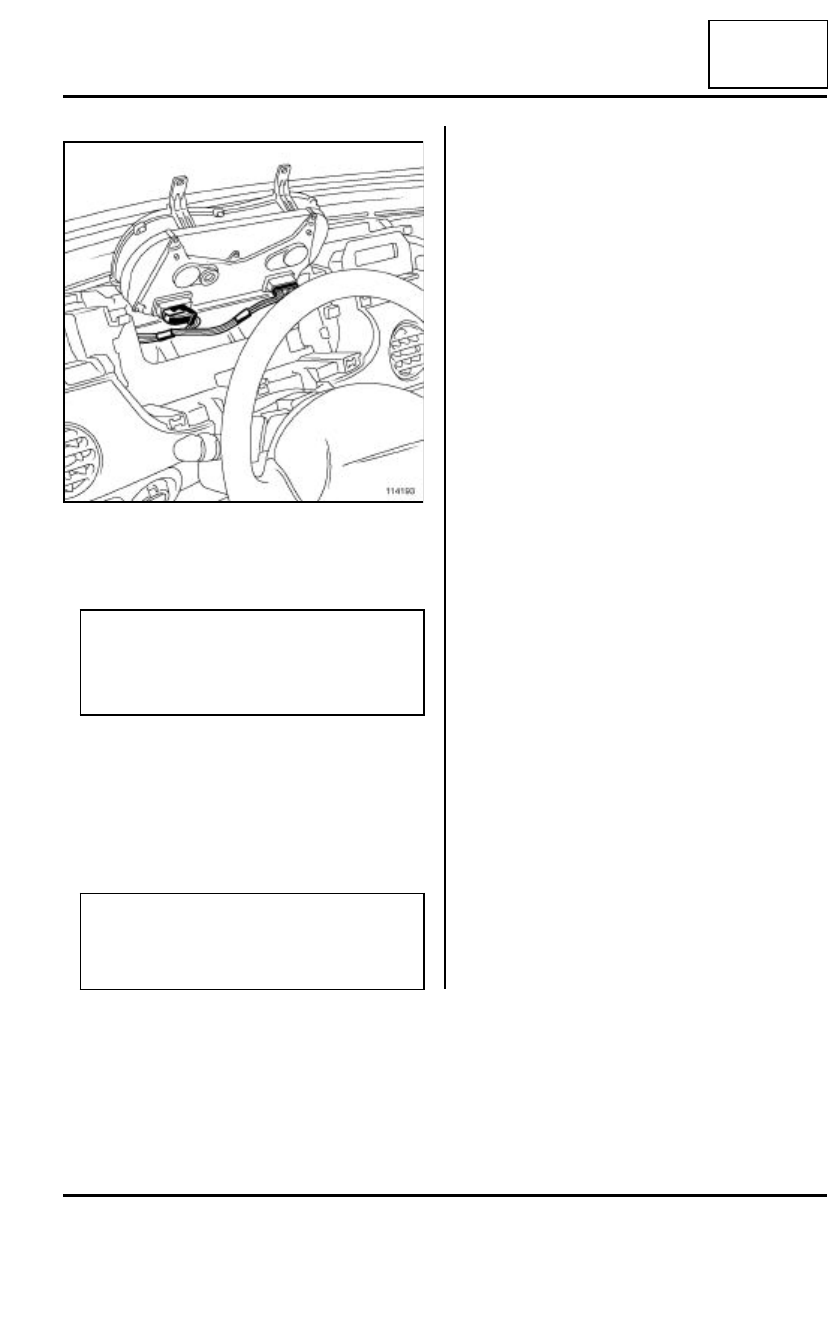

Girar el cuadro de instrumentos para desconectar
los conectores.

Extraer el cuadro de instrumentos.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Verificar el estado de los conectores.

Conectar los conectores.

Efectuar un test funcional del conjunto.

114193

Nota:

Se prohíbe encarecidamente intervenir  en  el
cuadro de instrumentos.

En caso de fallo, sustituirlo obligatoriamente.

Nota:

En caso de sustituir el cuadro de instrumentos,
este se configura automáticamente en función
de los datos memorizados en la UCH.

83A

-

10

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos: Generalidades

83A

El cuadro de instrumentos reagrupa las siguientes
funciones:

I - FUNCIÓN INDICACIÓN POR AGUJA

- velocidad del vehículo

- cuentavueltas (según el nivel de equipamiento)

- temperatura del agua

- nivel de carburante

II - FUNCIÓN SONORA

- intermitentes

- olvido de iluminación al abrir una puerta

- confirmación de la condenación automática circulan-

do

- superación de velocidad (según el nivel de equipa-

miento)

- indicación de encendido automático de las luces (se-

gún el nivel de equipamiento)

- indicación de regulación - limitación de velocidad (se-

gún el nivel de equipamiento)

III - FUNCIÓN INDICACIÓN POR TESTIGO

La implantación y la presencia de los indicadores por
testigo difieren según el nivel de equipamiento y la mo-
torización del vehículo.

IV - FUNCIÓN VISUALIZADOR

- temperatura del agua (según el nivel de equipamien-

to)

- nivel de carburante (según el nivel de equipamiento)

- indicación del nivel de aceite

- odómetro

• totalizador general

• totalizador parcial

- ADAC (según versión)

• carburante consumido

• consumo medio

• consumo instantáneo

• autonomía de carburante

• distancia recorrida

• velocidad media

• consigna velocidad para regulación - limitación de

velocidad

• autonomía antes del cambio de aceite

• reloj (según versión)

V - VISUALIZACIÓN DE LA RELACIÓN DE LA CAJA
DE VELOCIDADES AUTOMÁTICA INTRODUCIDA

(según el nivel de equipamiento)
