Renault Kangoo. Manual - parte 347

83A

-

3

INSTRUMENTOS DEL CUADRO

Tablero de a bordo: Extracción - Reposición

83A

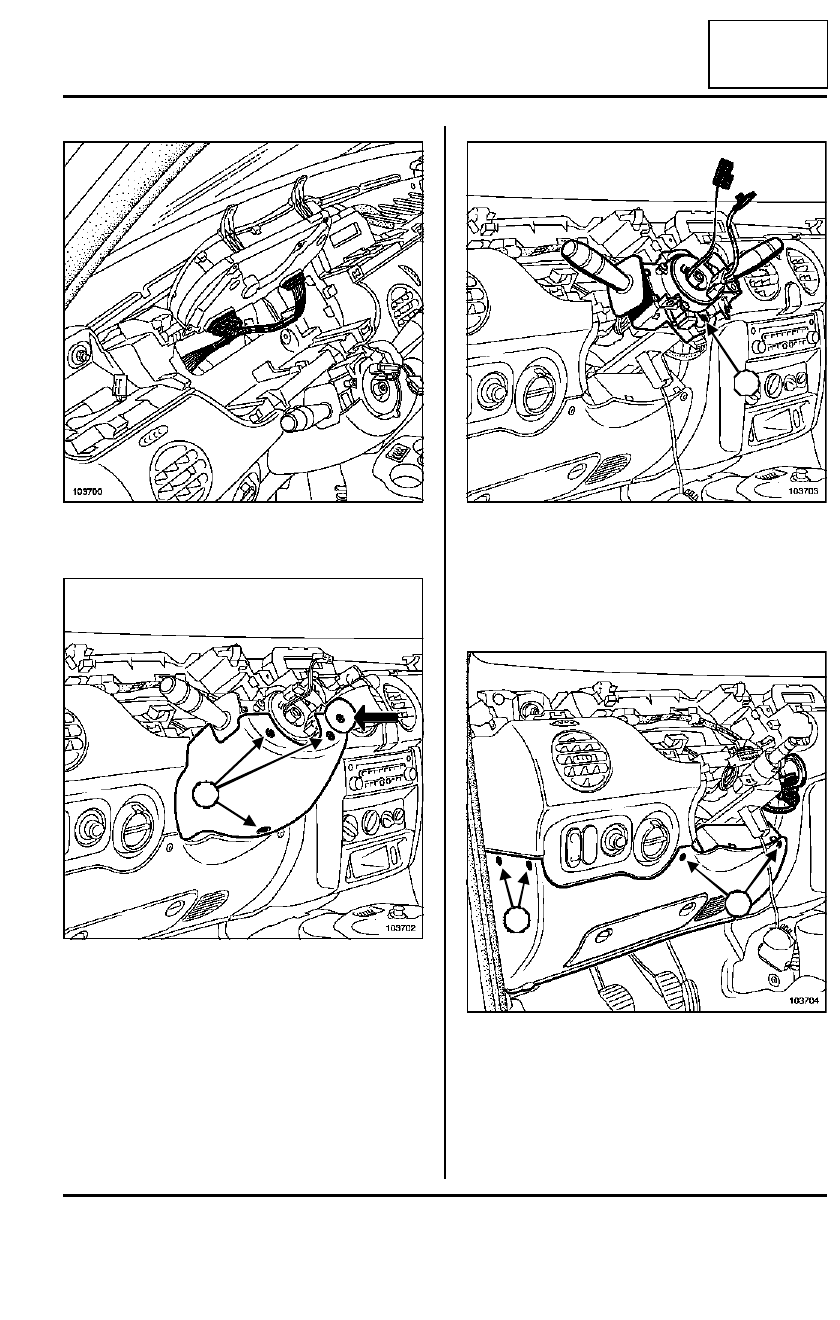

Desconectar los conectores de alimentación del
cuadro de instrumentos.

Extraer:

- la tapa y el tornillo del mando de la radio,

- los tornillos (6) de la coquilla.

Aflojar el tornillo (7).

Desconectar los diferentes conectores de alimenta-
ción del contactor giratorio.

Soltar el contactor giratorio de la columna de direc-
ción.

Quitar los tornillos (8).

Extraer:

- el cárter inferior,

- el cajetín descodificador.

Desconectar el conector de alimentación del cajetín
descodificador.

103700

103702

6

6

103703

103704

7

8

8

83A

-

4

INSTRUMENTOS DEL CUADRO

Tablero de a bordo: Extracción - Reposición

83A

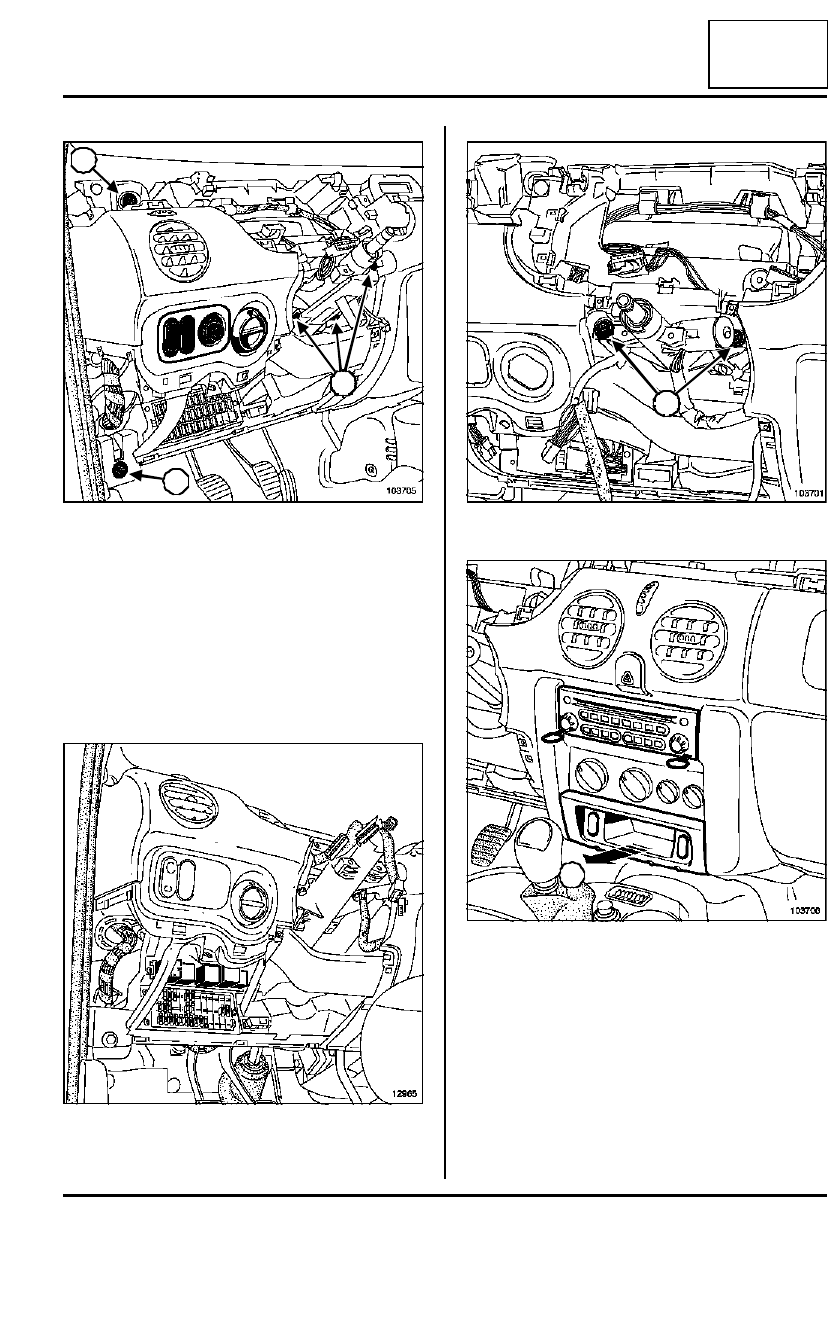

Soltar:

- el soporte del mando de reglaje del retrovisor,

- el mando de reglaje in situ de los faros.

Extraer:

- los tornillos (9) del soporte de coquilla,

- los tornillos laterales (10) (de cada lado del tablero

de a bordo).

Extraer las platinas portafusibles (cinco tornillos).

Soltar la toma de diagnóstico.

Quitar los tornillos (11).

Extraer el auto-radio, mediante el útil (Ms. 1544) o
(Ms. 1373).

Soltar el recipiente inferior (12).

Desconectar los diferentes conectores.

103705

12965

9

9

10

10

103701

103706

11

12

83A

-

5

INSTRUMENTOS DEL CUADRO

Tablero de a bordo: Extracción - Reposición

83A

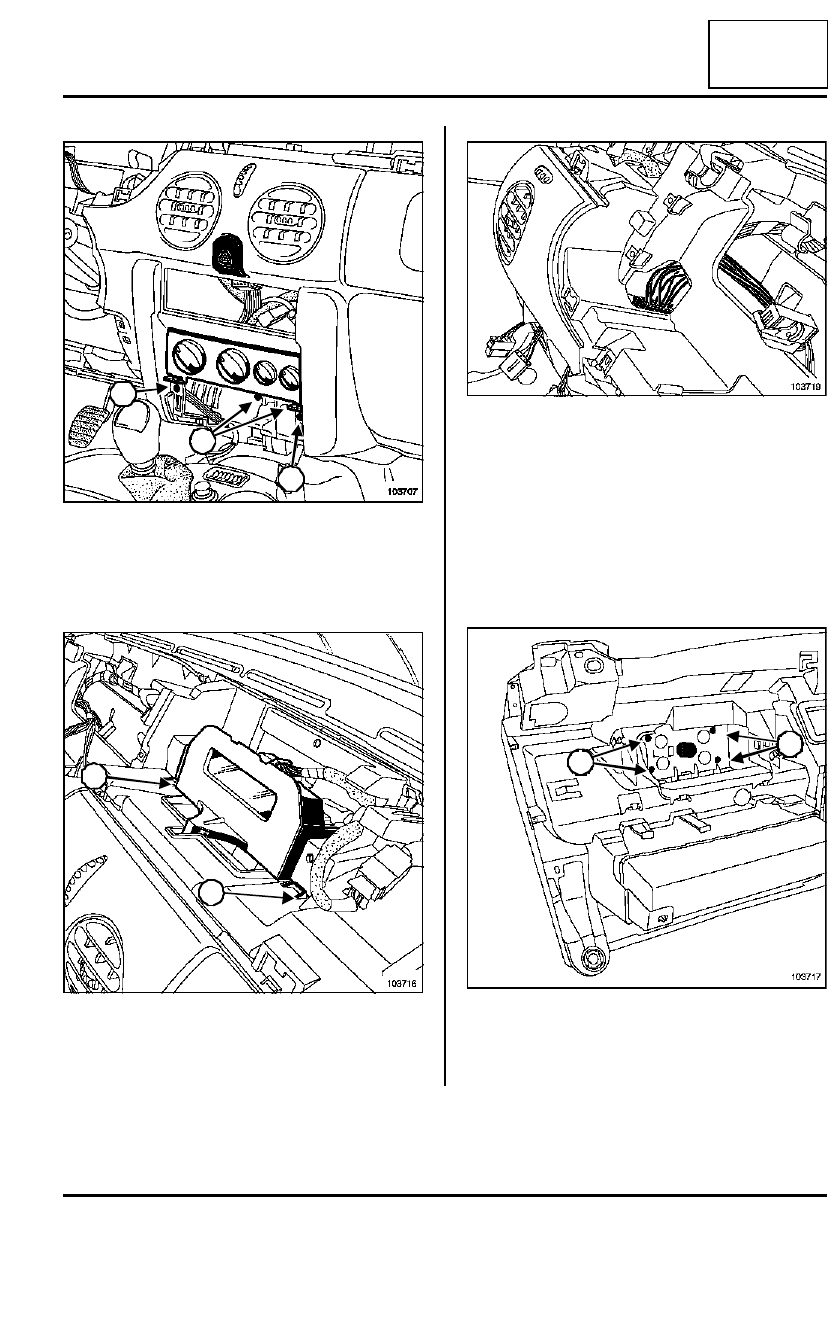

Quitar los tornillos (13).

Retirar el mando de climatización sin extraerlo.

Desconectar el interruptor de las luces de precau-
ción por el orificio del auto-radio.

Ejercer una presión en los clips (14).

Extraer la pantalla.

Desconectar el conector.

Desconectar los dos conectores de la Unidad Cen-
tral del Habitáculo.

Extraer:

- parcialmente el tablero de a bordo,

- el cableado del tablero de a bordo,

- el tablero de a bordo (esta operación requiere dos

operarios).

Extracción del airbag frontal del pasajero

Extraer:

- los tornillos (15),

- el airbag frontal del pasajero.

103707

103716

13

13

13

14

14

103719

103717

15

15

83A

-

6

INSTRUMENTOS DEL CUADRO

Tablero de a bordo: Extracción - Reposición

83A

REPOSICIÓN

Particularidades del mando bajo el volante

Antes de realizar el montaje, asegurarse de que las
ruedas siguen estando rectas.

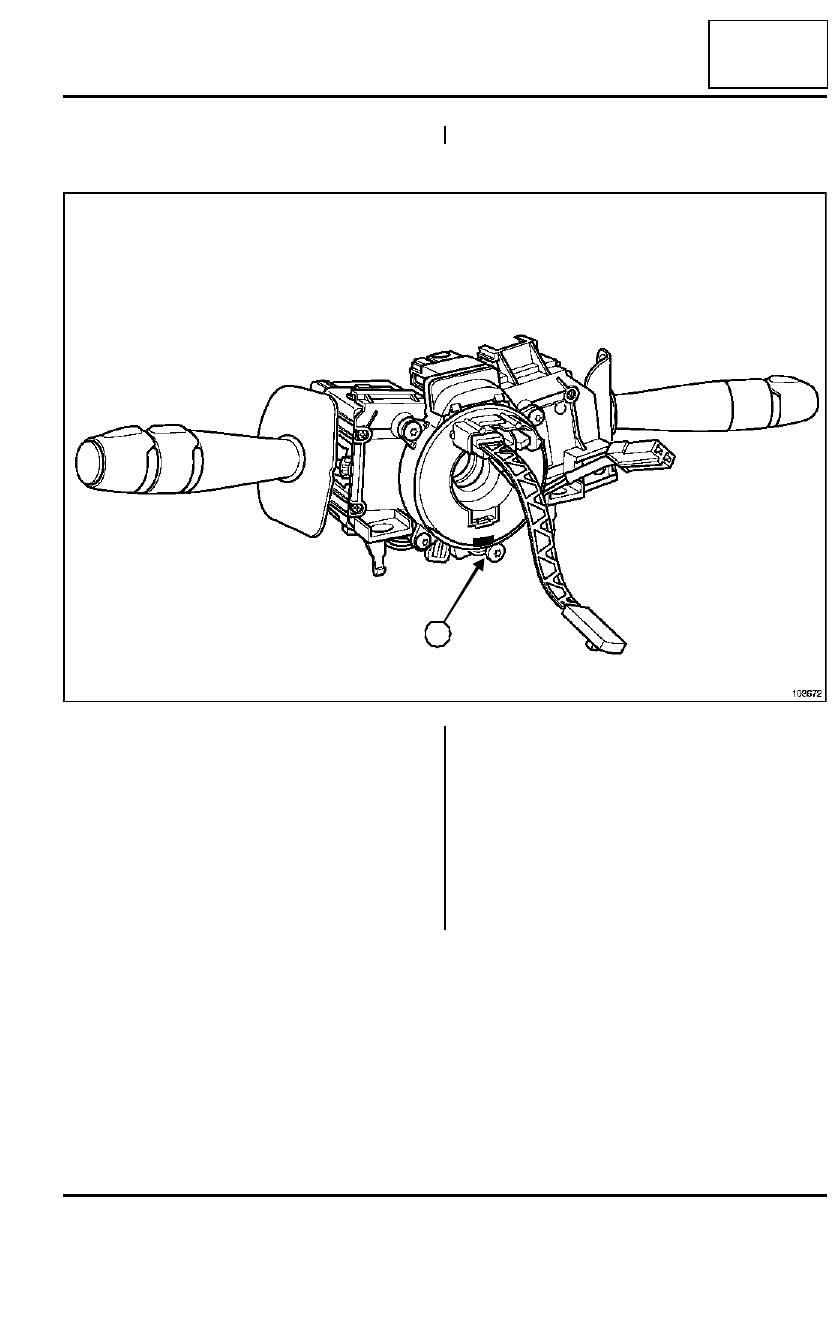

El contactor giratorio bajo el volante consta de una
cinta cuya longitud se ha previsto para asegurar seis
vueltas de volante (tres vueltas a la derecha y tres
vueltas a la izquierda).

Colocar la cinta del contactor giratorio en una posi-
ción media.

Alinear el contactor giratorio con ayuda de la etique-
ta adhesiva (16).

103672

16
