Renault Kangoo. Manual - parte 346

82A

-

18

ANTIARRANQUE

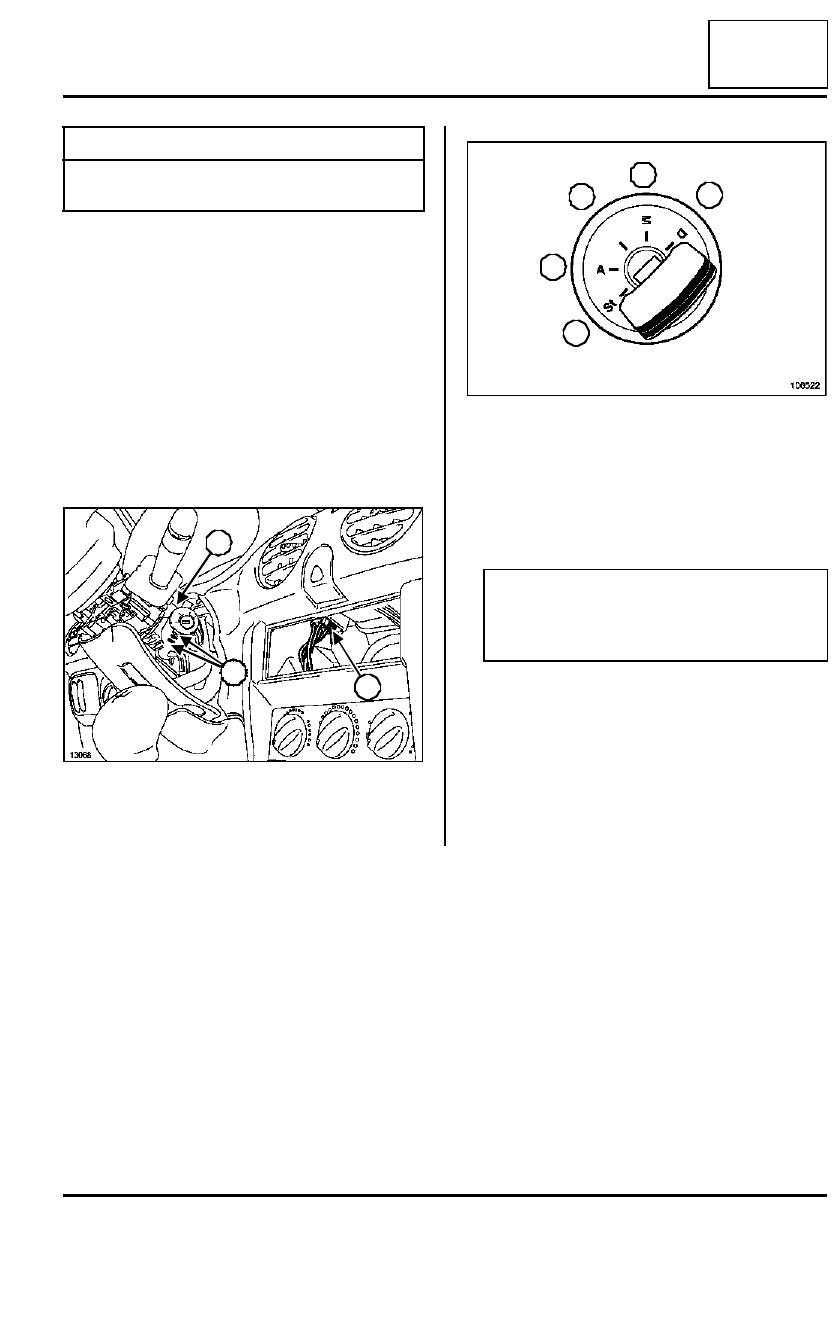

Contactor de arranque: Extracción - Reposición

82A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Poner las ruedas rectas.

Extraer:

- las semi-coquillas bajo el volante,

- el auto-radio con el útil (Ms. 1373) o el portaobjetos

(según el nivel de equipamiento del vehículo),

- el casquillo transpondedor o el embellecedor del

contactor de arranque (según el nivel de equipa-
miento del vehículo).

Desconectar los conectores del contactor de arran-
que (1).

Quitar el tornillo (2) del contactor de arranque.

Poner la llave de contacto en la posición 3 y bascu-
lar los espolones (3) de sujeción para extraer el con-
tactor.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Utillaje especializado indispensable

Ms. 1373

Útil para extraer el
auto-radio Philips

13068

1

2

3

106522

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 80A, Batería: Extracción - reposición ).

1

2

3

4

5

82B

-

1

BOCINA

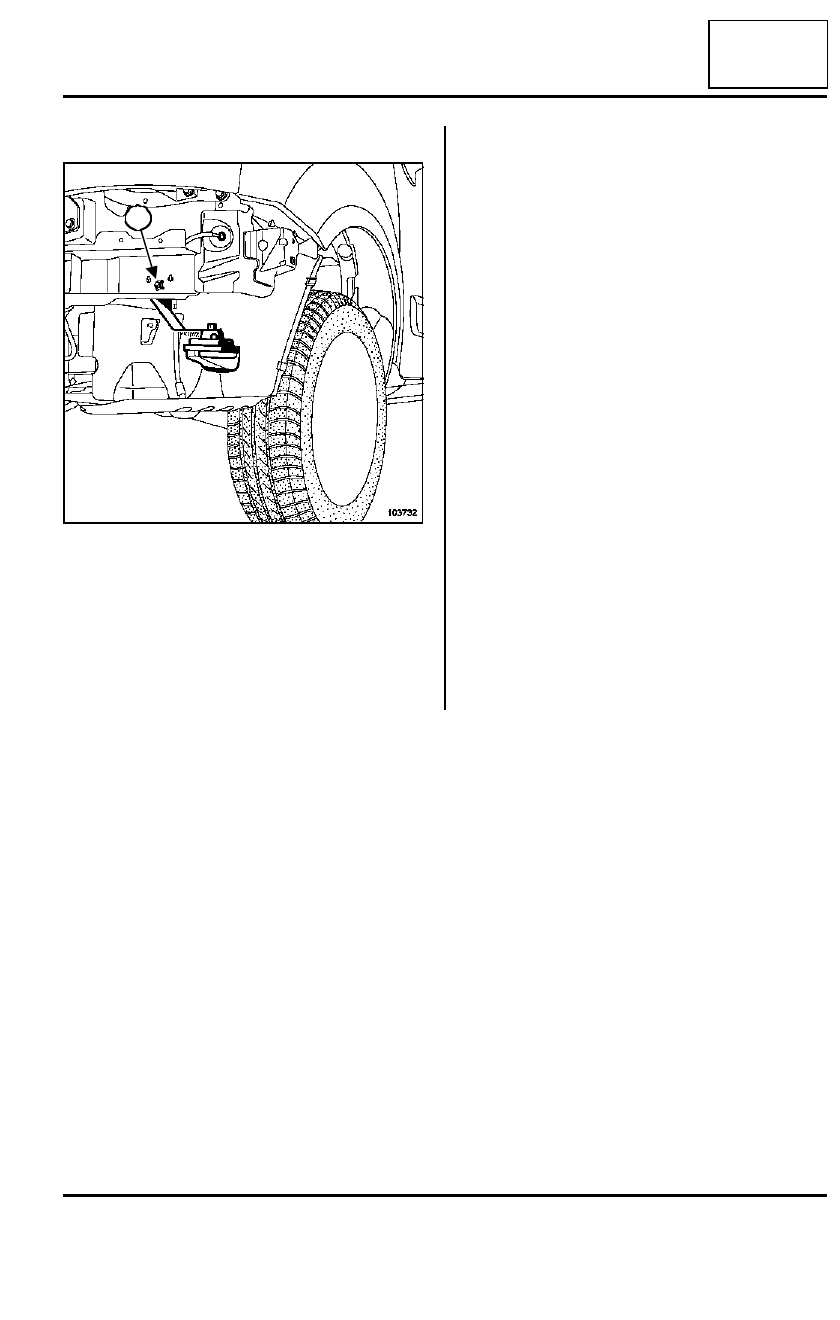

Bocina: Extracción - Reposición

82B

EXTRACCIÓN

Extraer el paragolpes (consultar 55A, Protecciones
exteriores, paragolpes delantero).

Desconectar el conector.

Quitar la tuerca de fijación de la bocina (1).

REPOSICIÓN

Proceder en el orden inverso de la extracción.

103732

1

83A

-

1

INSTRUMENTOS DEL CUADRO

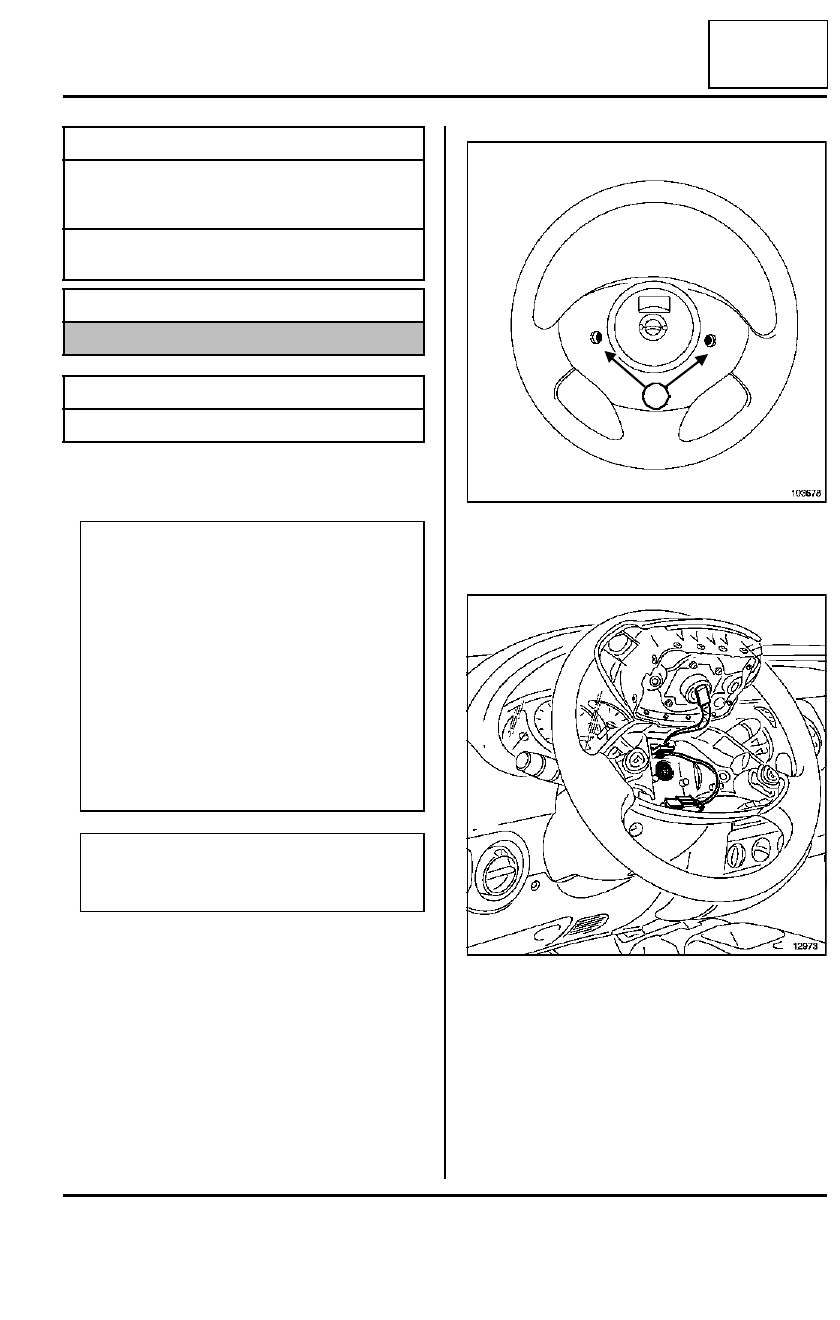

Tablero de a bordo: Extracción - Reposición

83A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo (consultar 80A Batería: Extracción-Reposi-
ción).

Aflojar los dos tornillos de fijación (1) situados detrás
del volante.

Extraer parcialmente el airbag frontal del conductor.

Desconectar los conectores.

Poner las ruedas rectas.

Extraer:

- el tornillo del volante,

- el volante.

Utillaje especializado indispensable

Ms. 1544

Útil para extraer el
autorradio-Carminat
Becker

Ms. 1373

Útil para extraer el
auto-radio Philips

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo del volante

44 N.m

IMPORTANTE

- Antes de intervenir en un elemento del sistema

de seguridad, bloquear el calculador del airbag
con el útil de diagnóstico (consultar 88C, Air-
bags y pretensores, Proceso de bloqueo del
calculador).

- Al activarse esta función, todas las líneas de

ignición están inhibidas y el testigo en el cuadro
de instrumentos se enciende fijo (con el con-
tacto puesto).

- Se prohíbe manipular los sistemas pirotécnicos

(airbags o pretensores) cerca de una fuente de
calor o de una llama; hay riesgo de que se acti-
ven los airbags o los pretensores.

Nota:

Al extraer el tablero de bordo, marcar imperativa-
mente la posición de los diferentes cableados.

103678

12973

1

83A

-

2

INSTRUMENTOS DEL CUADRO

Tablero de a bordo: Extracción - Reposición

83A

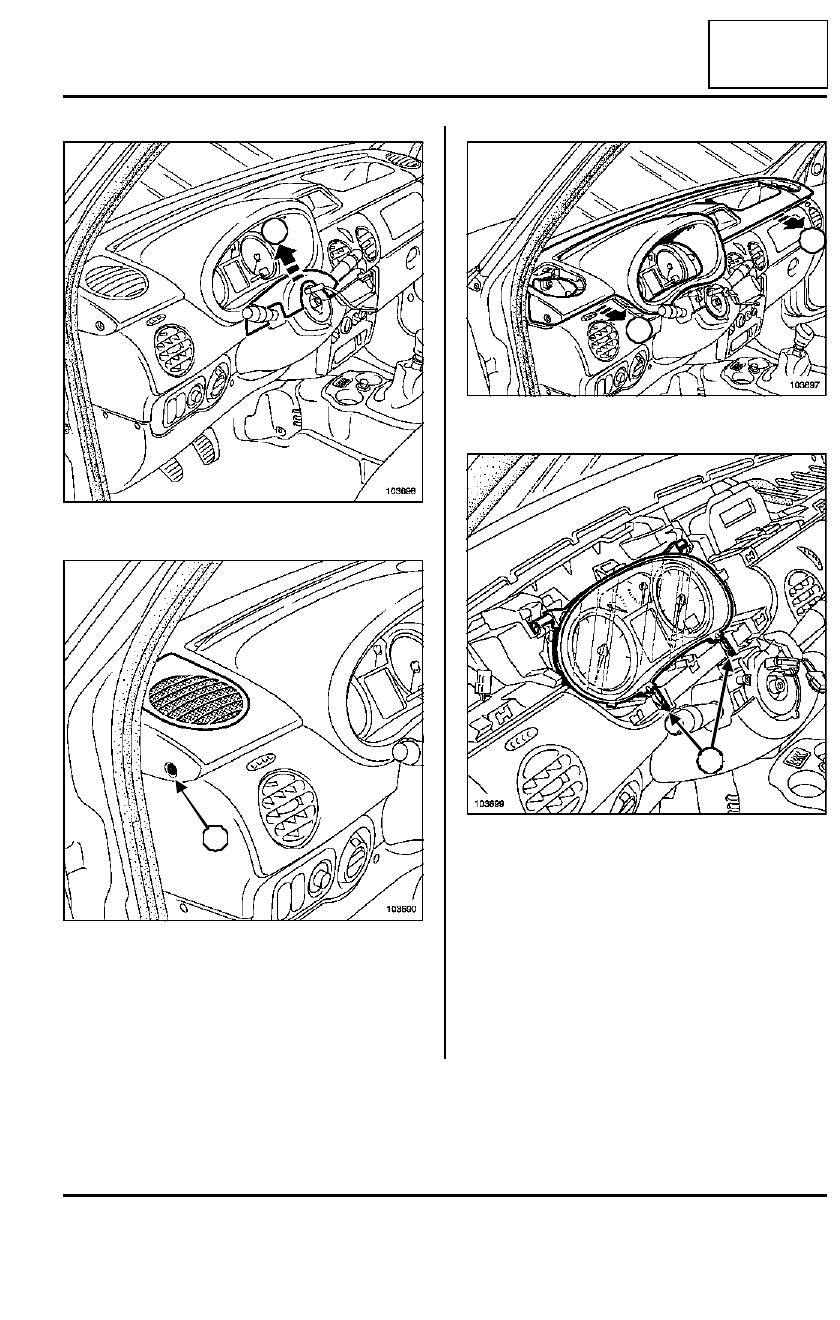

Soltar la coquilla superior (2).

Soltar la tapa del altavoz.

Extraer y desconectar el altavoz.

Quitar el tornillo (3).

Efectuar la misma operación en el lado derecho del
tablero de a bordo.

Extraer la parte superior del salpicadero (4).

Quitar los tornillos del cuadro de instrumentos (5).

Girar el cuadro de instrumentos hacia arriba.

103698

103690

2

3

103697

103699

4

4

5
