80B

-

6

FAROS DELANTEROS

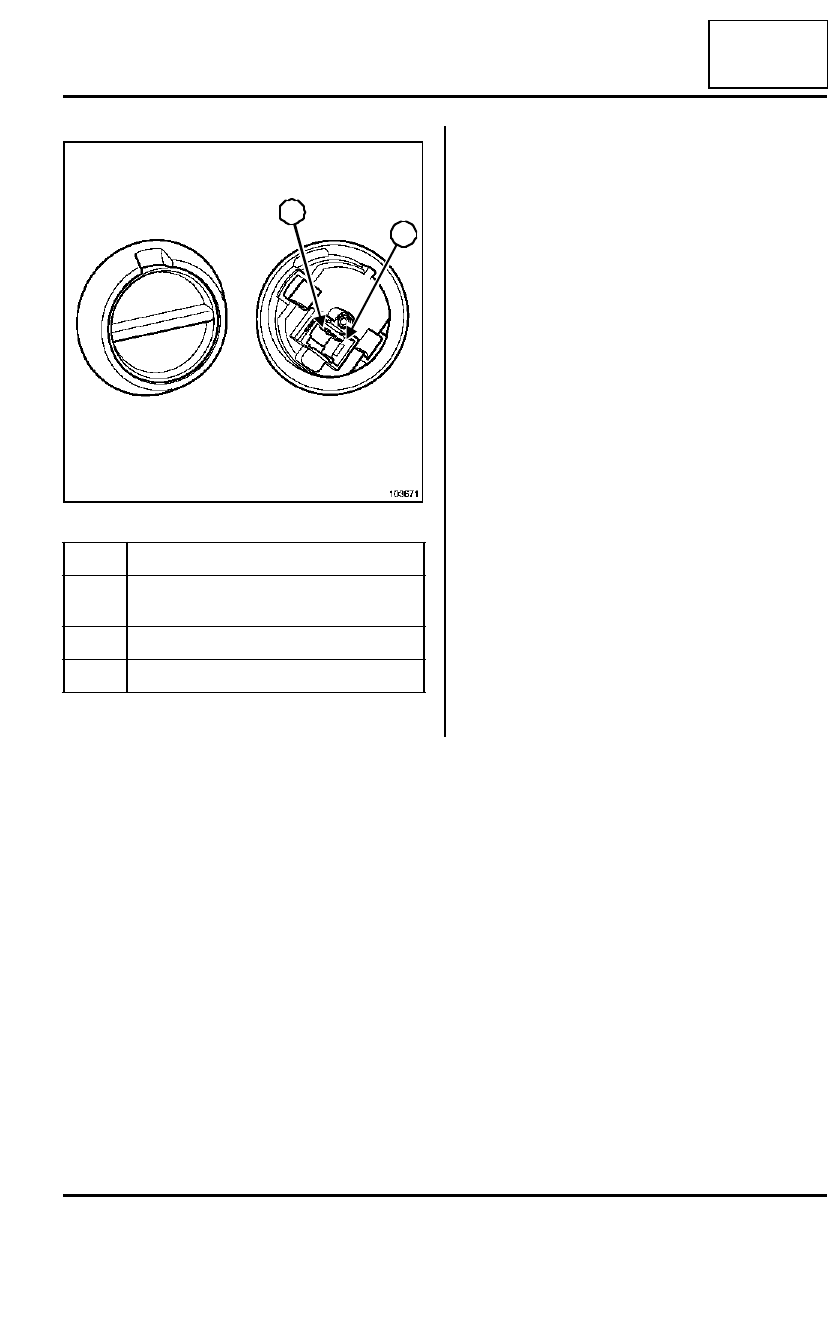

Mando de reglaje in situ: Conexión

80B

Consultar  NT esquema eléctrico, Kangoo, código
órgano 562.

103671

Vía

Designación

B1

+ luz izquierda de cruce protegido (ilumi-
nación)

B2

Masa

B3

Mando posicionamiento faros

B3

B1

80B

-

7

FAROS DELANTEROS

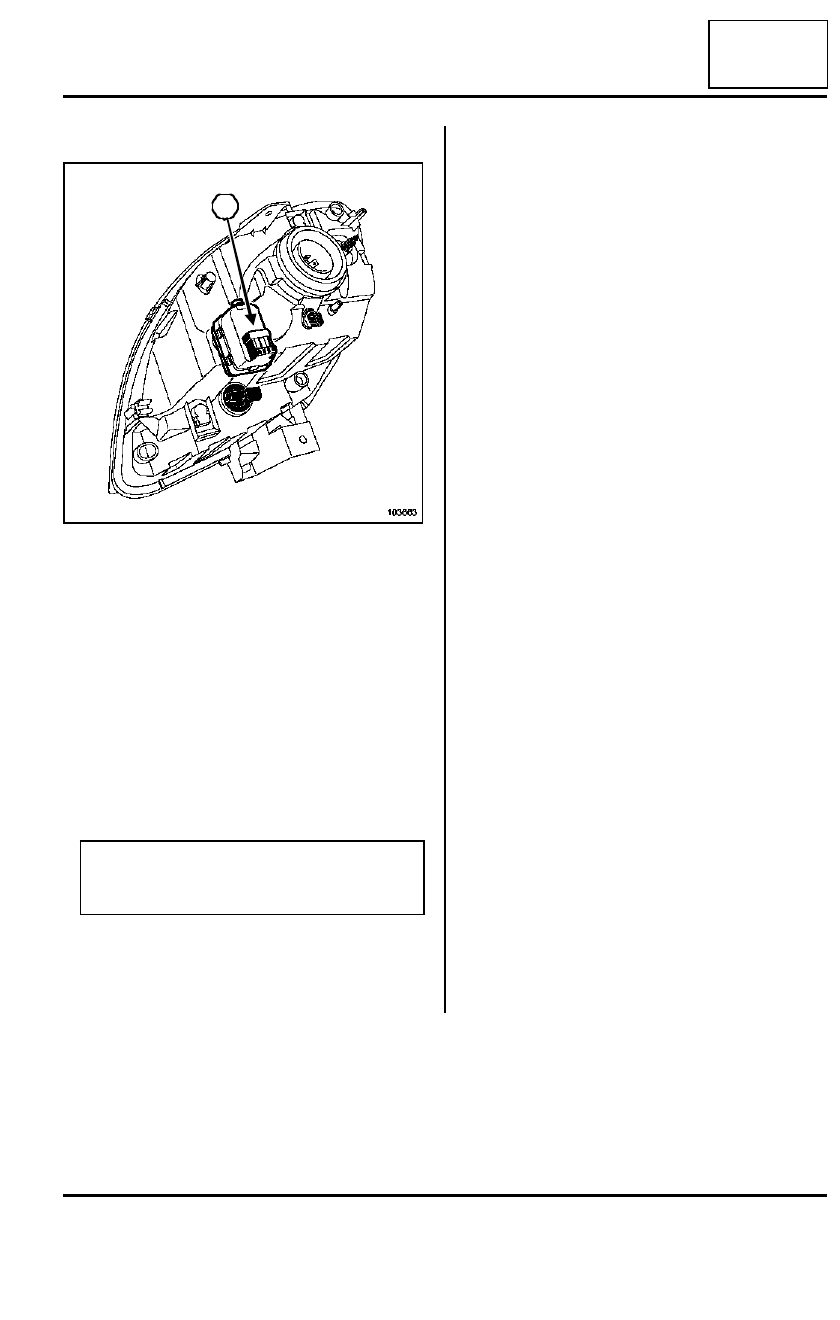

Motor de reglaje in situ de los faros: Extracción - Reposición

80B

EXTRACCIÓN

Desconectar el conector del accionador de reglaje in
situ (1).

Soltar el accionador girándolo un octavo de vuelta
hacia el centro del vehículo.

Extraer el accionador soltando la rótula de la ranura
de la grapa.

REPOSICIÓN

Extraer la tapa estanca de la lámpara.

Tirar de la parábola hacia sí mismo para llevar la ra-
nura de la grapa lo más cerca posible de la rótula.

Meter la rótula en la ranura de la grapa.

Encajar el accionador.

Conectar el conector del accionador.

Proceder al reglaje de los faros (consultar 80B, Faro
delantero, Faro halógeno: Reglaje).

103663

ATENCIÓN

La rótula no debe estar solamente en contacto
sino alojada en la ranura.

1

80B

-

8

FAROS DELANTEROS

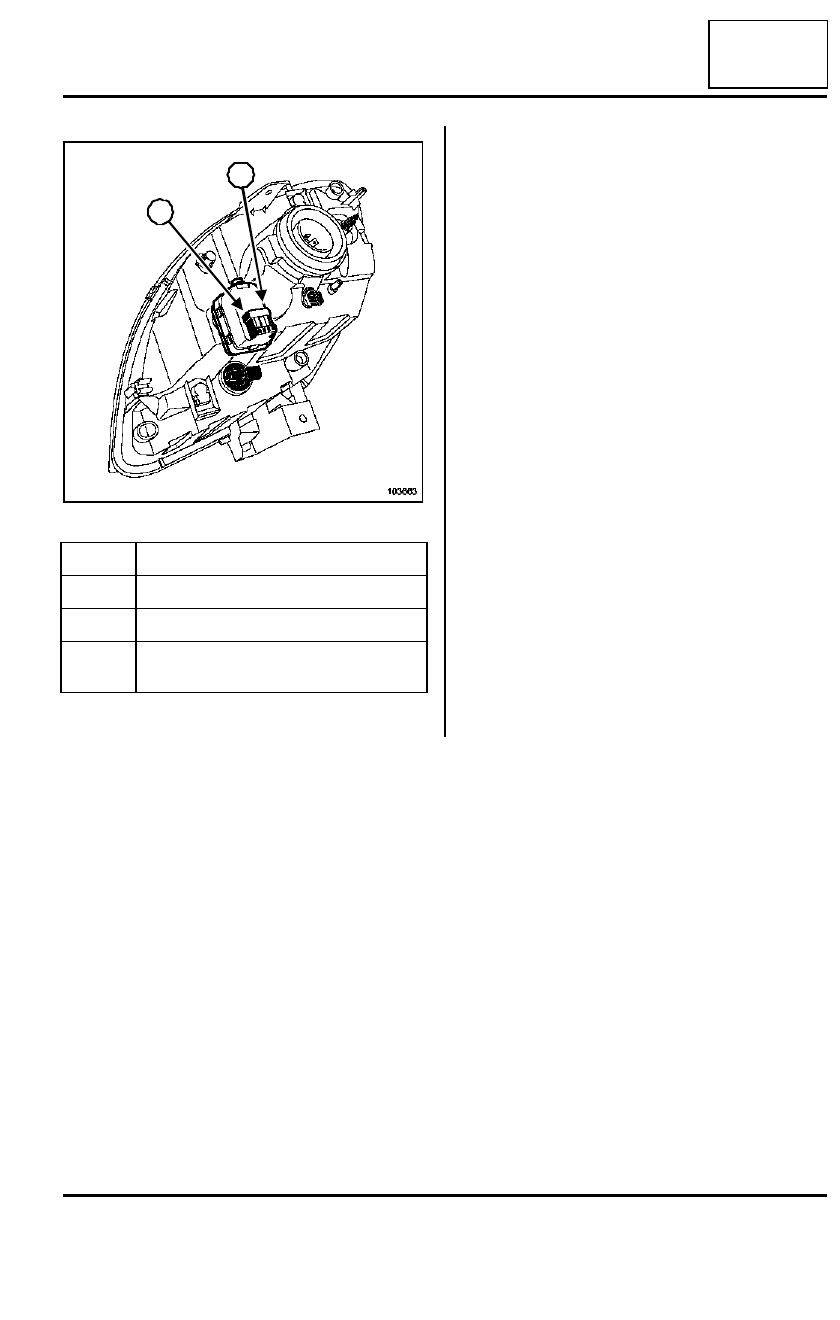

Accionador de reglaje in situ de los faros: Conexión

80B

Consultar la NT Esquema eléctrico, Kangoo, código
órgano 537 ó 538.

103663

Vía

Designación

A1

Masa

B1

Mando posicionamiento faros

C1

+ luz de cruce protegido derecha (ilumi-
nación)

A1

C1

81A

-

1

ILUMINACIÓN TRASERA

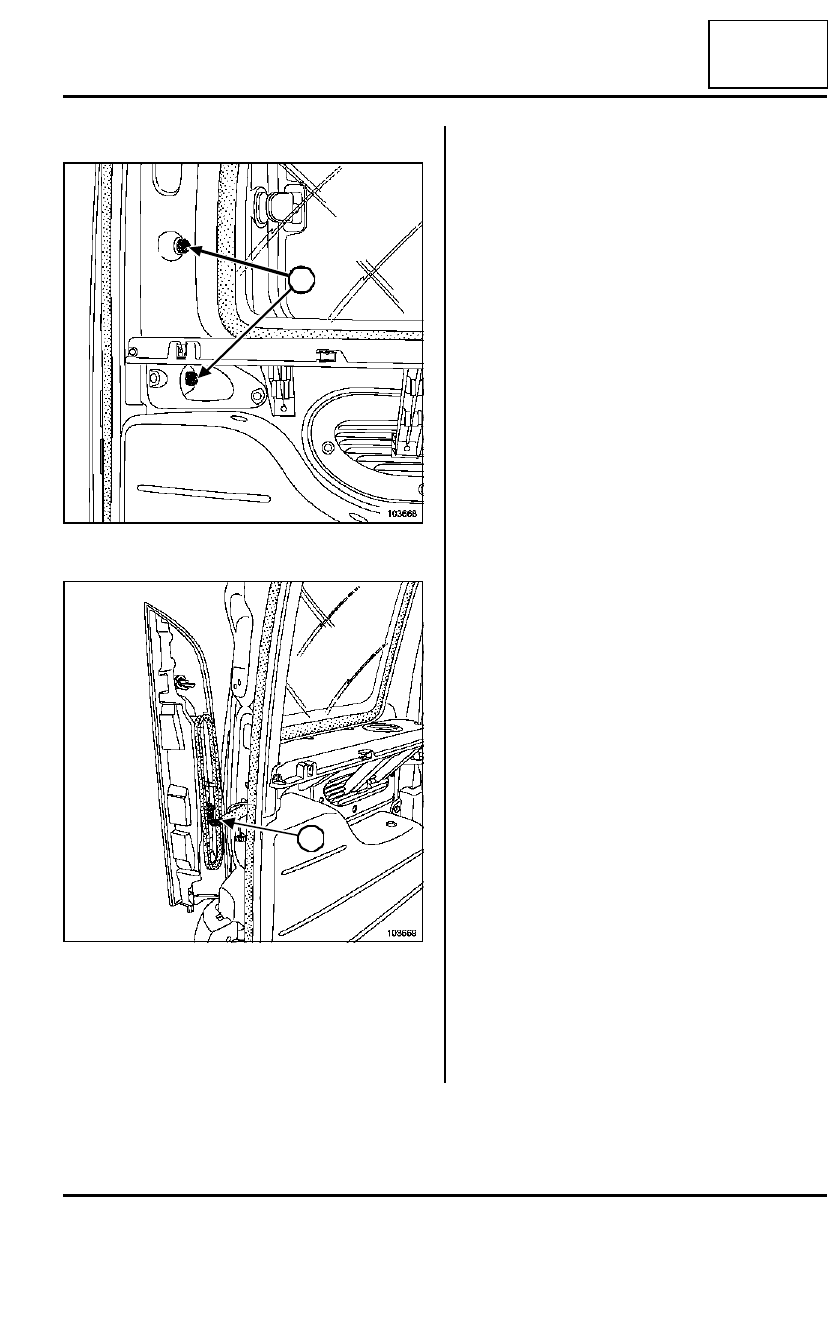

Luz trasera en aleta: Extracción - Reposición

81A

EXTRACCIÓN

Quitar los tornillos (1) por el interior del vehículo.

Desconectar el conector (2).

Extraer el piloto trasero.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

103668

103669

1

2
