81A

-

2

ILUMINACIÓN TRASERA

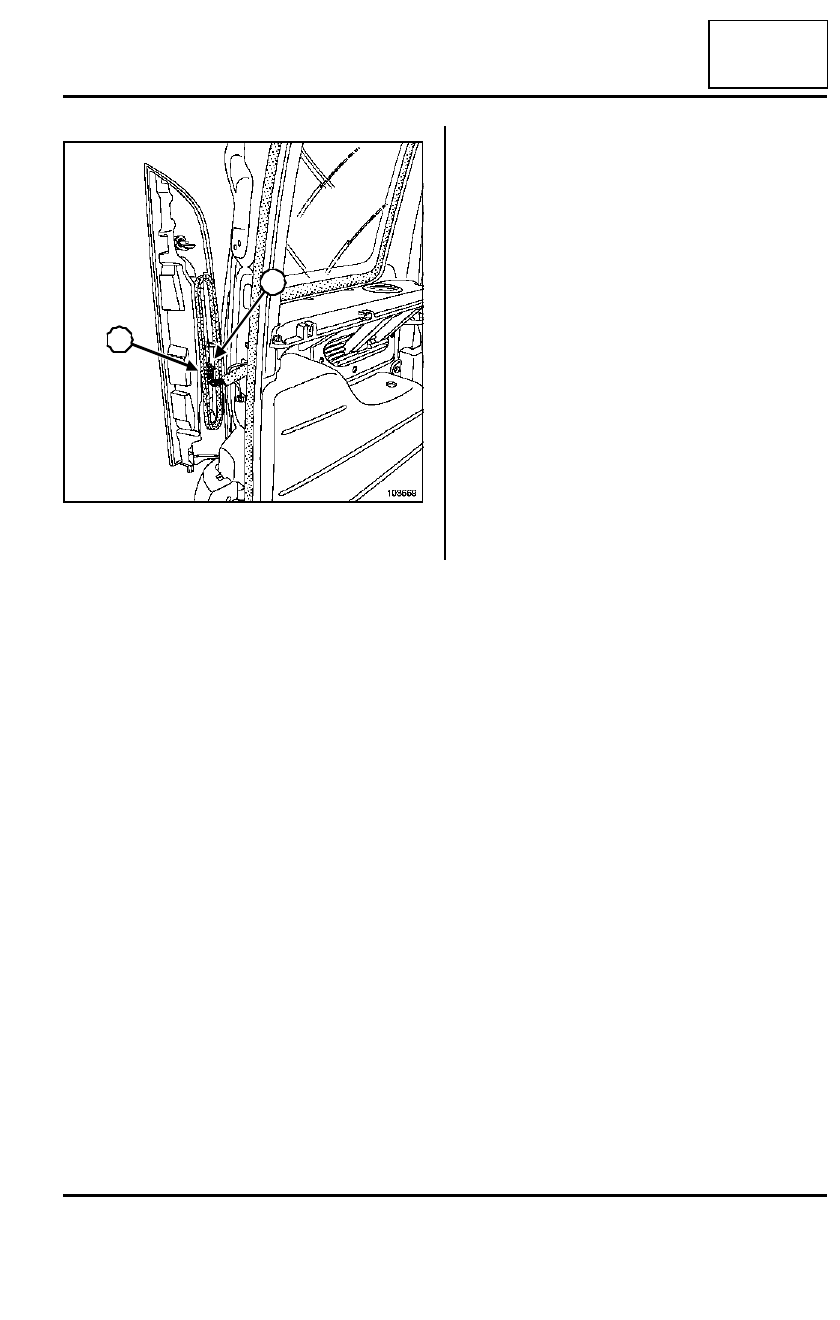

Luz trasera: Conexión

81A

Consultar la NT Esquema eléctrico, Kangoo, código
órgano 172 ó 173.

103669

6

1

81A

-

3

ILUMINACIÓN TRASERA

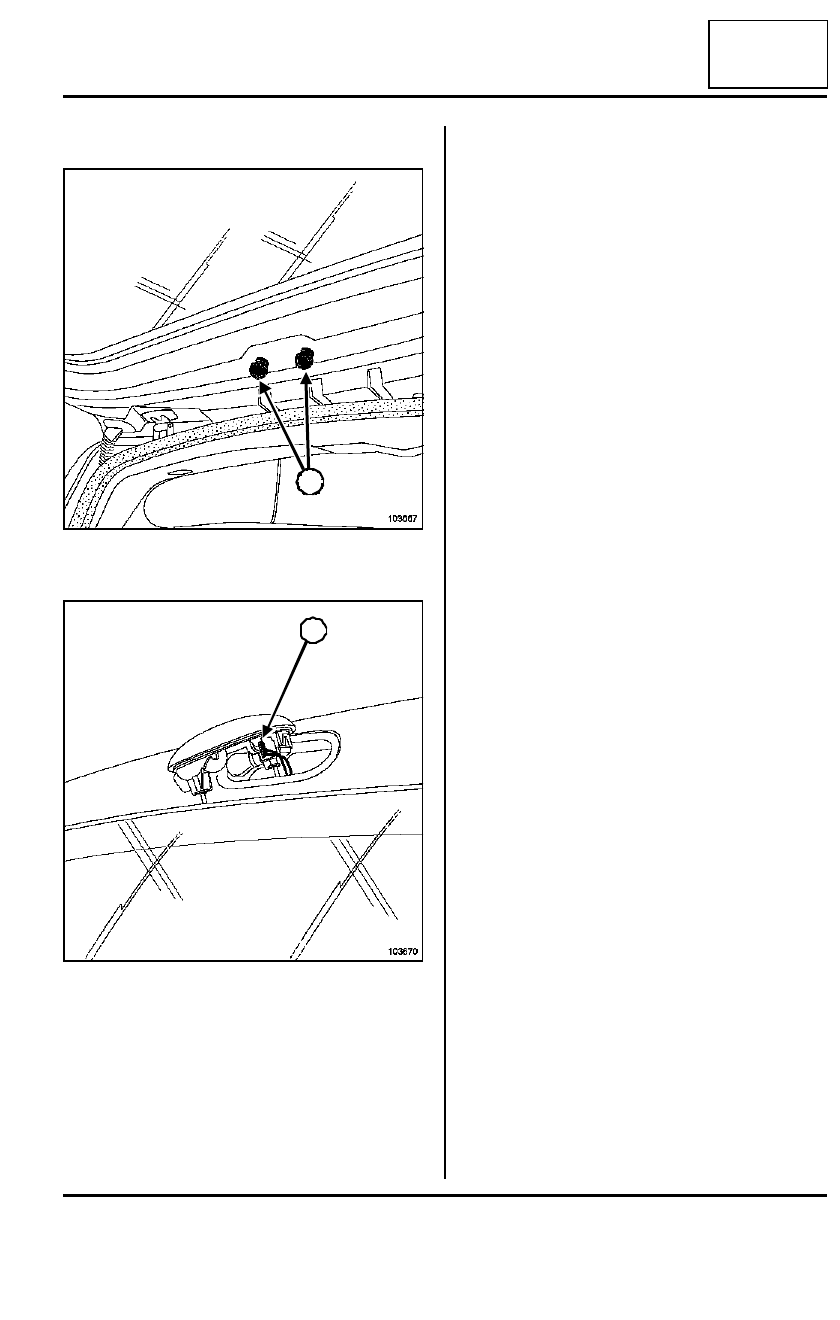

Luz de stop sobreelevada: Extracción - Reposición

81A

EXTRACCIÓN

Quitar los tornillos (1).

Soltar la luz de stop sobreelevada.

Desconectar el conector (2).

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Para la conexión, consultar la NT Esquema eléctri-
co, Kangoo, código órgano 639.

103667

103670

1

2

81B

-

1

ILUMINACIÓN INTERIOR

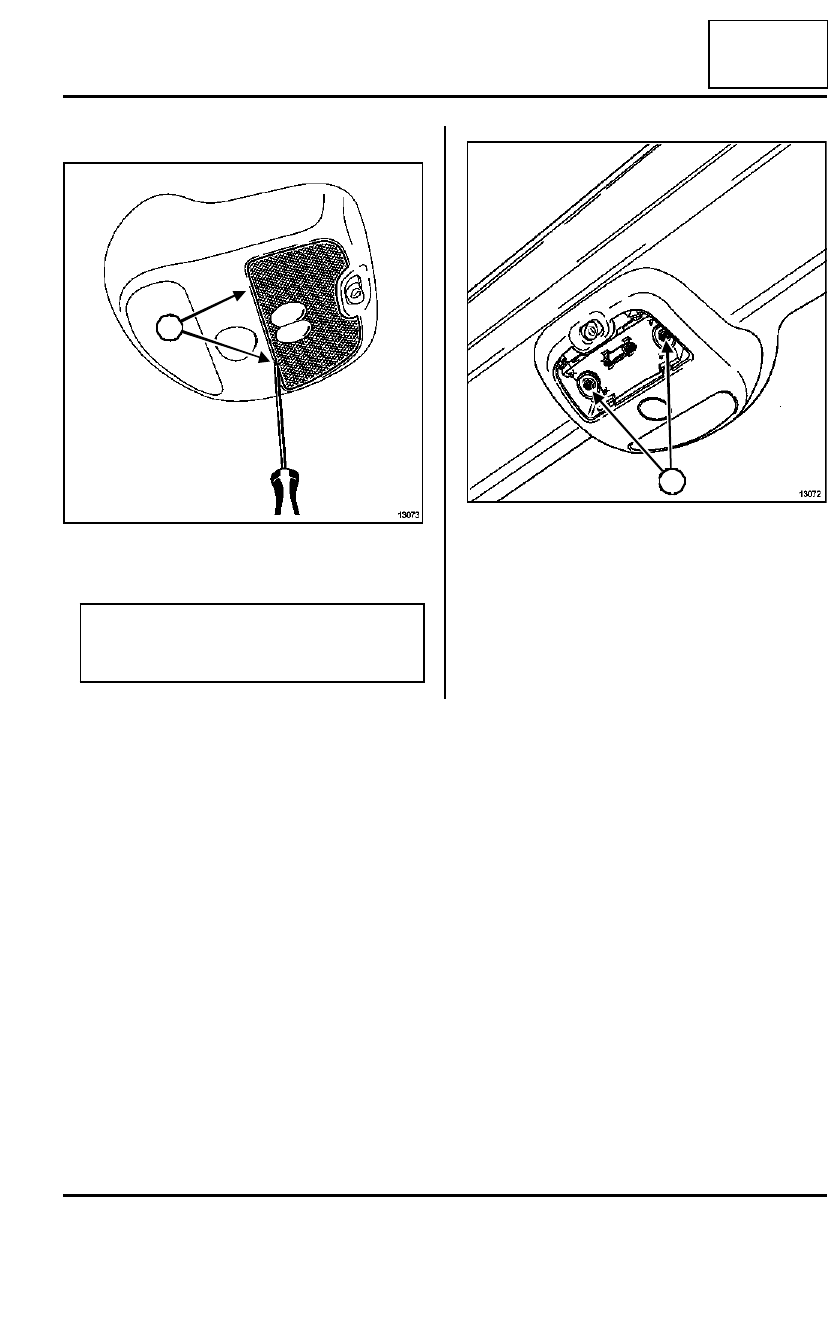

Plafonier

81B

EXTRACCIÓN

Soltar el difusor de luz utilizando un destornillador
pequeño y plano en (1).

Quitar los tornillos (2).

Extraer el conjunto hacia adelante.

Desconectar el conector.

Para la conexión, consultar la NT Esquema eléctri-
co, Kangoo, código órgano 213.

13073

Nota:

La extracción del difusor de luz del spot de lec-
tura (según el nivel de equipamiento) es idéntica.

1

13072

2

81B

-

2

ILUMINACIÓN INTERIOR

Plafonier

81B

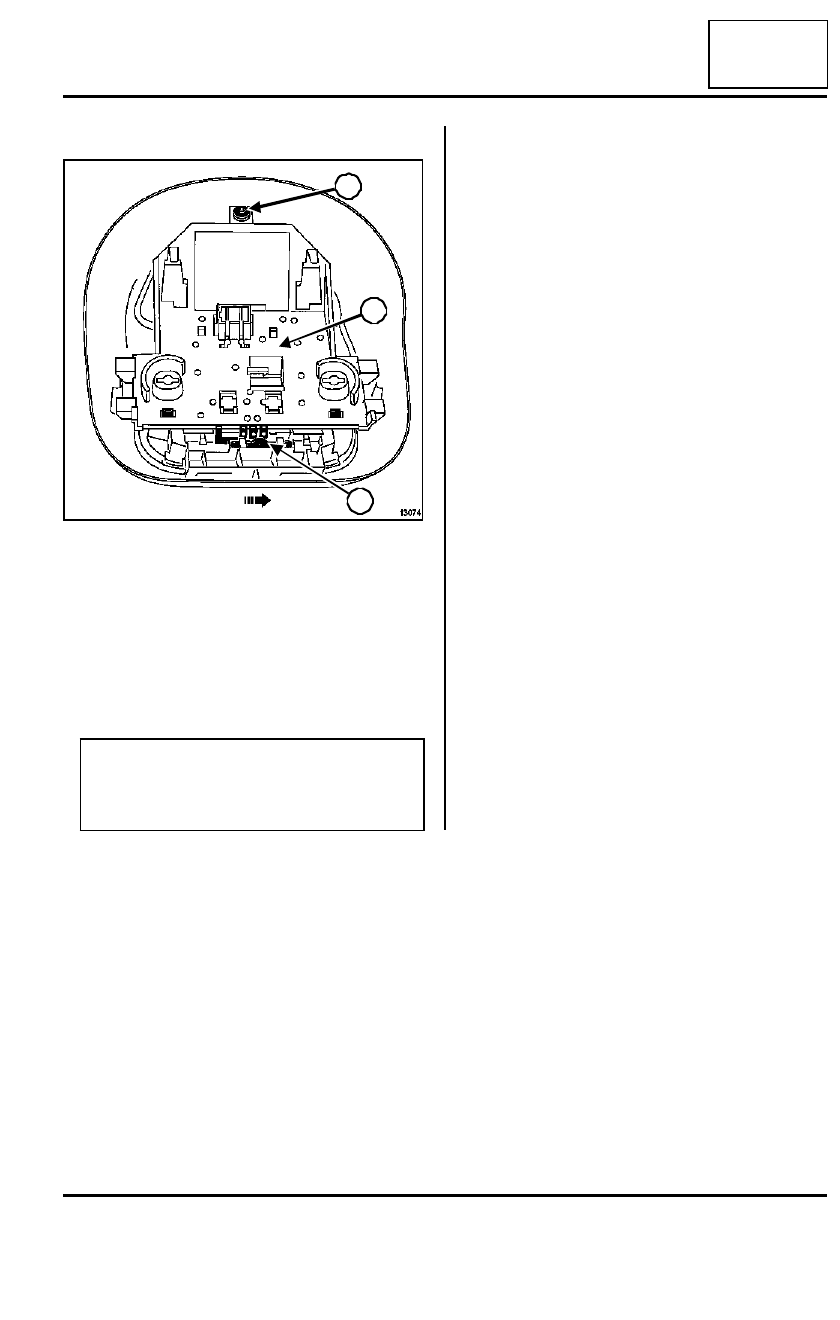

EXTRACCIÓN DEL SOPORTE

Extraer:

- la lámpara,

- el tornillo de fijación del soporte (3).

Soltar el soporte (4).

REPOSICIÓN

Proceder en el orden inverso de la extracción.

13074

ATENCIÓN

Verificar que el contactor (5) esté colocado hacia
la derecha (ver arriba) para que no deteriore los
contactos durante el montaje.

3

4

5
