CALEFACCIÓN

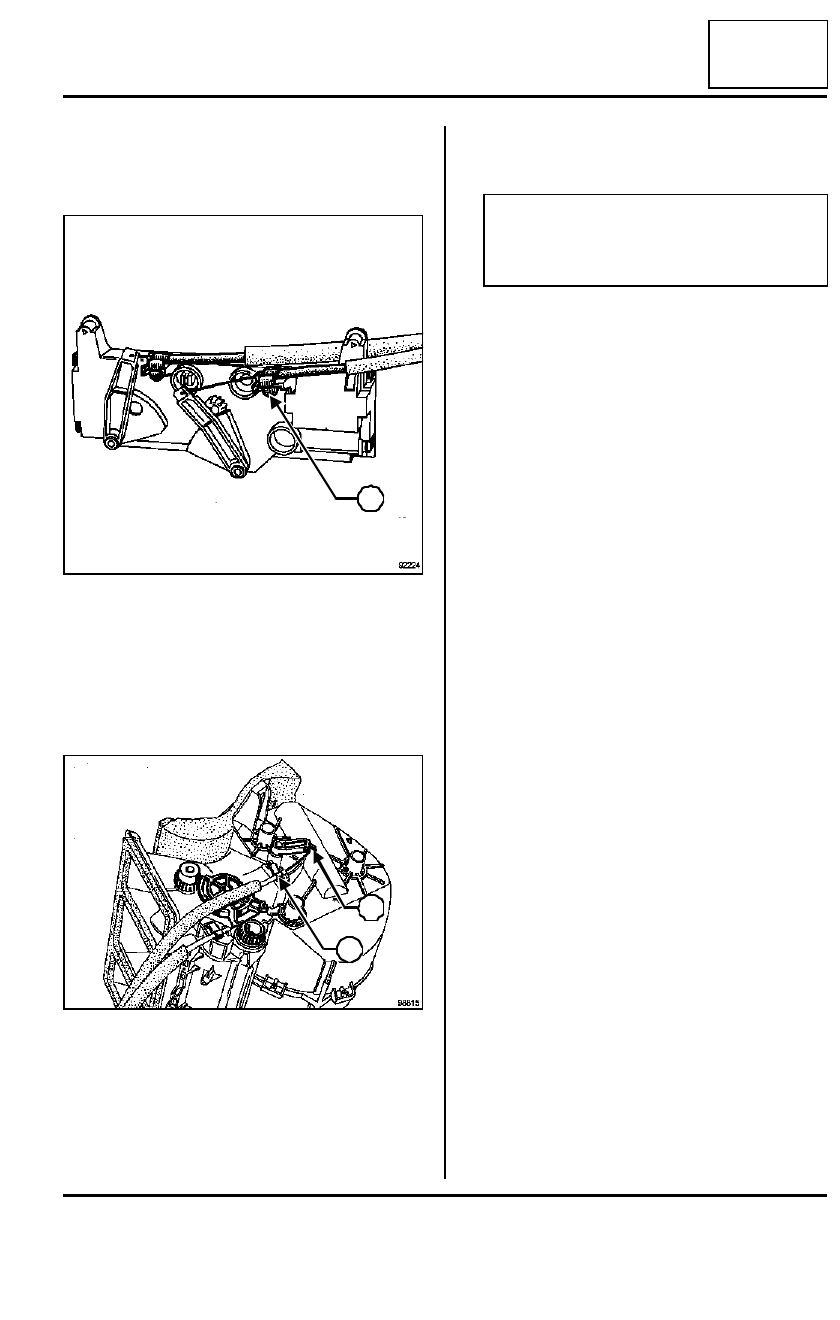

Cable de mezcla de aire: Extracción - Reposición

61A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el cuadro de mando (consultar 61A, Cale-
facción, Cuadro de mando: Extracción - Reposi-
ción, página 61A-1).

Soltar el freno de funda (1).

Extraer el cable de mando de mezcla del cuadro de
mando.

Extraer:

- el freno de funda (2),

- el cable de mando de mezcla (3) en el cajetín re-

partidor.

Sacar el cable de mando de mezcla marcando su
paso para la reposición.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

92224

98815

1

2

3

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

61A

-

4

CALEFACCIÓN

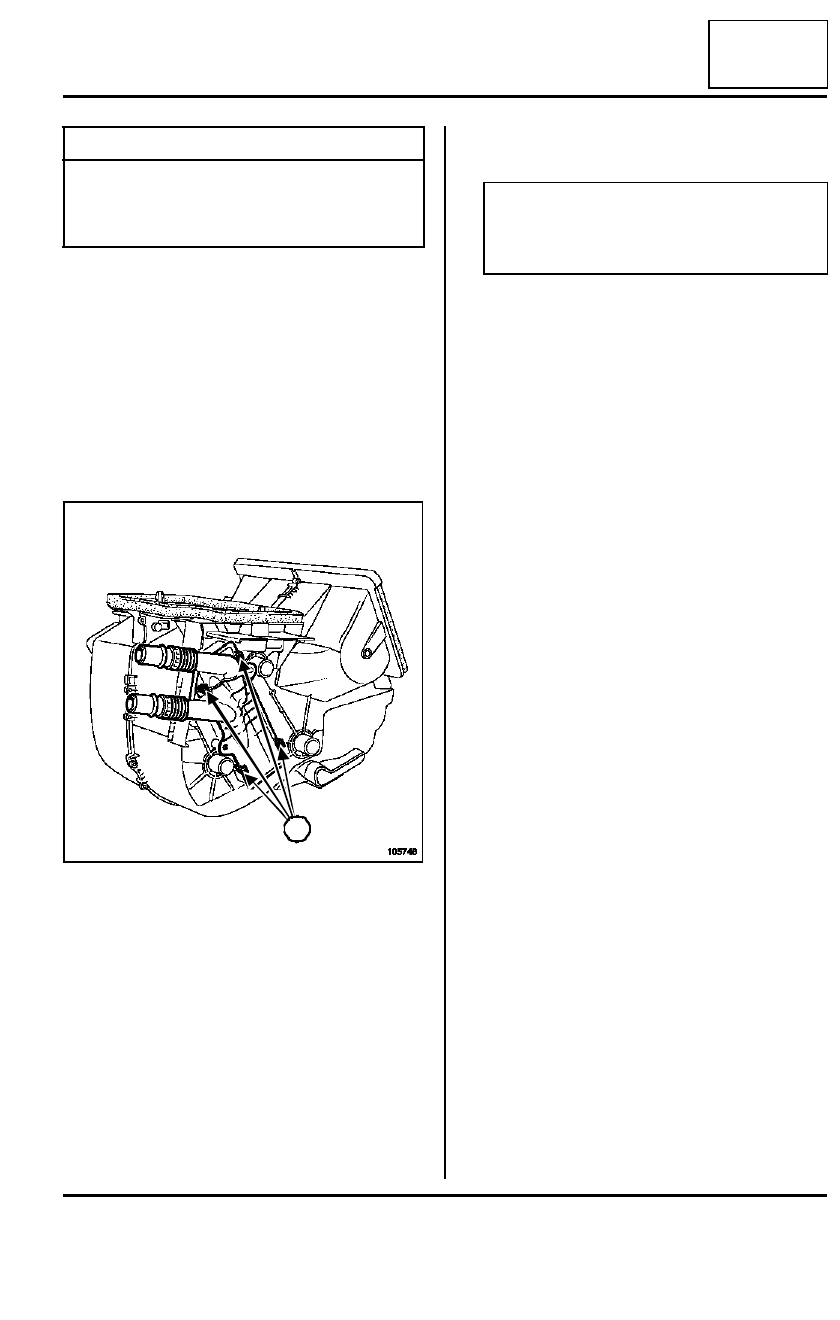

Aerotermo: Extracción - Reposición

61A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- el tablero de bordo ((consultar 57A,  Accesorios

interiores) ),

- el cajetín repartidor de aire (consultar Cajetín re-

partidor: Extracción - Reposición).

Separar los cuatro clips de sujeción (1).

Extraer el radiador de calefacción.

REPOSICIÓN

Al sustituir el radiador de calefacción, sustituir impe-
rativamente las juntas de estanquidad.

Proceder en el sentido inverso de la extracción.

Efectuar:

- el nivel para el líquido de refrigeración,

- la purga del circuito de refrigeración.

Efectuar un control de estanquidad mediante el útil
(Ms. 554-07).

Utillaje especializado indispensable

Ms. 554-07

Aparato para contro-
lar el circuito de refri-
geración y la válvula
del vaso de expansión

105748

1

1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

61A

-

5

CALEFACCIÓN

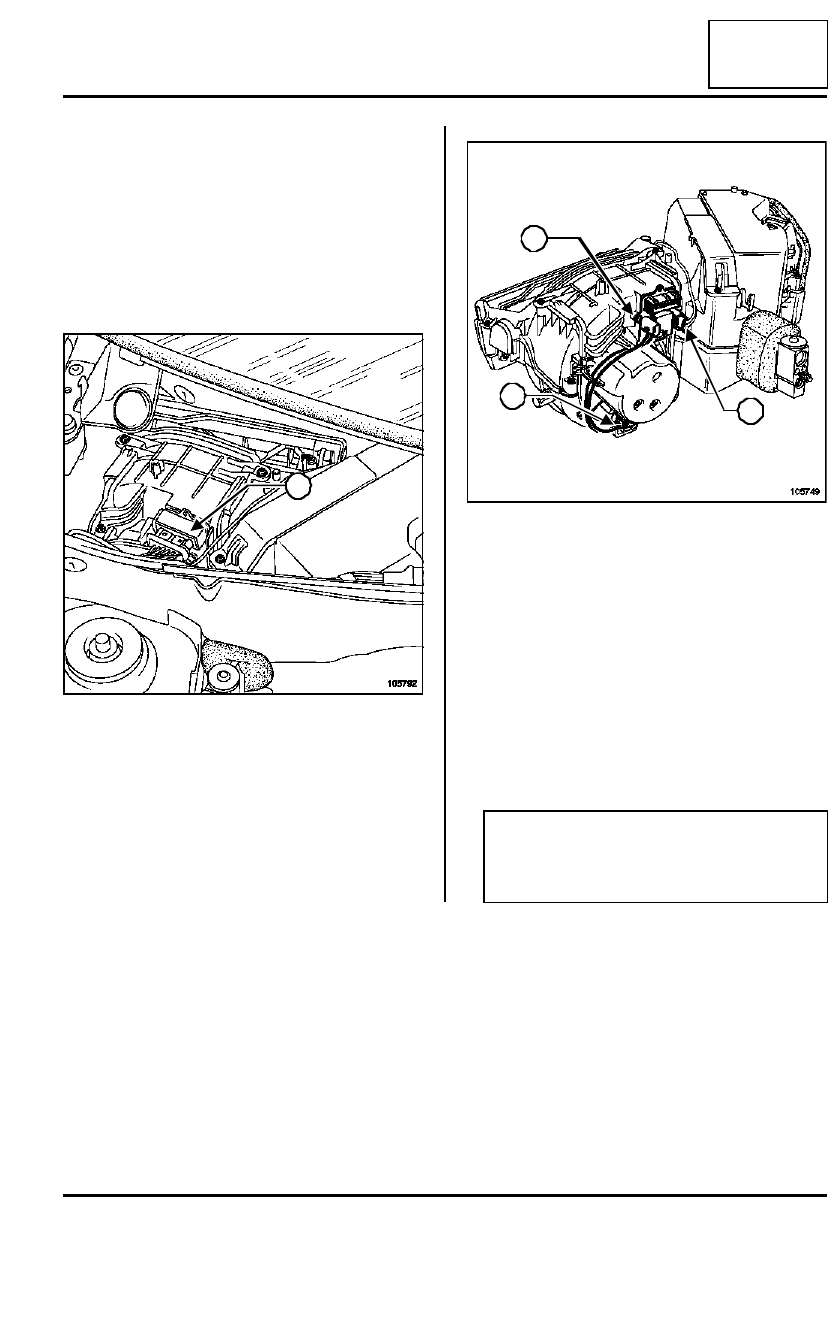

Grupo motoventilador: Extracción - Reposición

61A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- los brazos del limpiaparabrisas mediante el útil

(Ele. 1294-01),

- la rejilla de la caja de agua,

- los dos tornillos de fijación de la protección del gru-

po motoventilador del habitáculo.

Desconectar el grupo motoventilador del habitáculo.

Quitar los tornillos de fijación (1).

Quitar los tornillos de fijación del grupo motoventila-
dor del habitáculo.

Extraer el grupo motoventilador del habitáculo.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Utillaje especializado indispensable

Ele. 1294-01

Útil para extraer los
brazos del limpiapara-
brisas

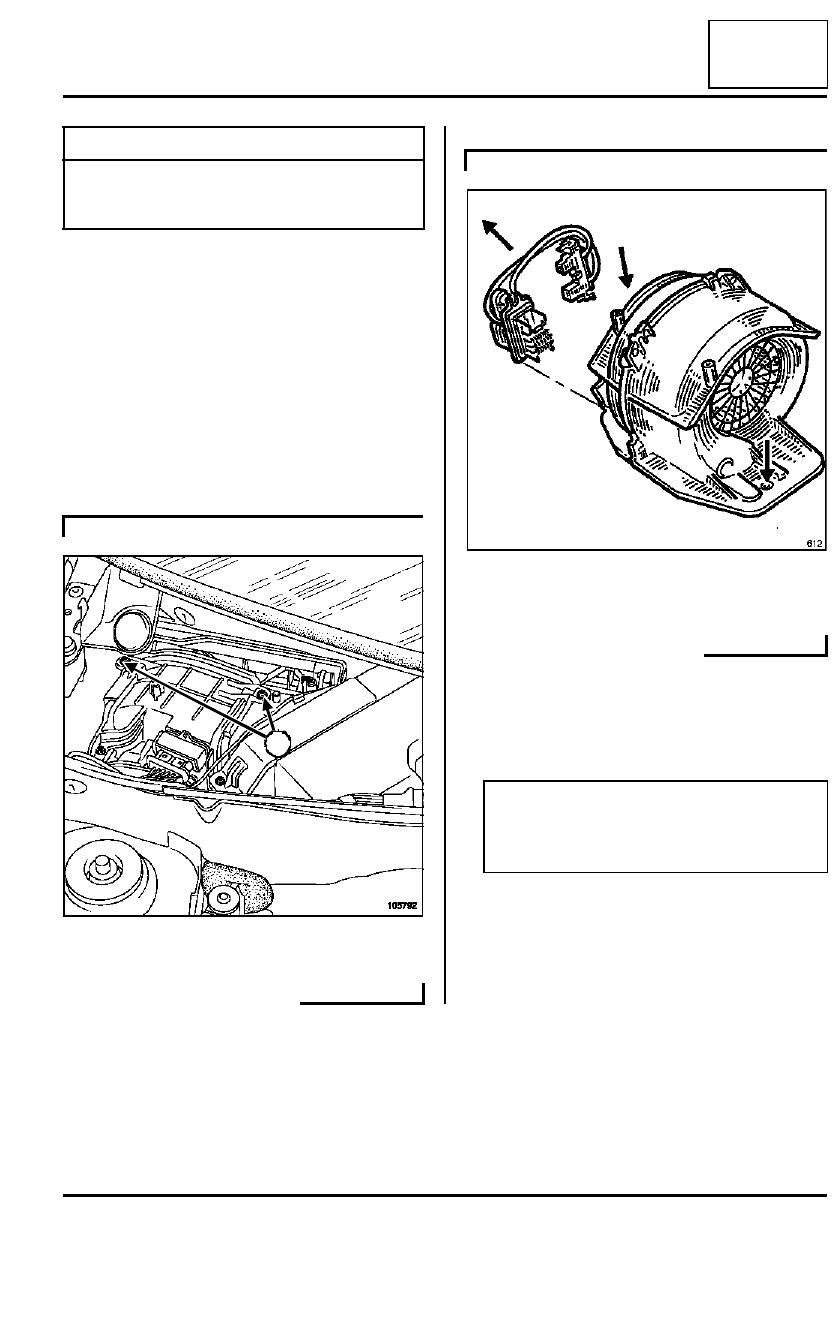

ACONDICIONADOR DE AIRE

105792

1

CALEFACCIÓN NORMAL

612

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

61A

-

6

CALEFACCIÓN

Cajetín de mando del grupo motoventilador del habitáculo: Extracción - Reposición

61A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- los brazos del limpiaparabrisas,

- la rejilla de la caja de agua,

- los dos tornillos de fijación de la protección del gru-

po motoventilador del habitáculo.

Desconectar el conector (1) del grupo motoventila-
dor del habitáculo.

Desconectar:

- el conector (2) del motor de reciclaje,

- el conector (3) del grupo motoventilador del habitá-

culo

Extraer:

- el tornillo de fijación (4),

- el módulo de mando del grupo motoventilador del

habitáculo.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

105792

1

105749

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).
