33A

-

10

ELEMENTOS PORTADORES TRASEROS

Muelle de suspensión trasera: Extracción - Reposición

CAMINO 4X4

33A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer la rueda.

Colocar un gato de órganos apoyado debajo del
brazo, sin que este último se encuentre forzado.

Extraer:

- el tornillo de fijación superior de la bieleta de la bar-

ra estabilizadora,

- el tornillo inferior del amortiguador trasero.

Sacar el eje del amortiguador del brazo.

Bajar el gato de órganos y extraer el muelle.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- el  tornillo de fijación del amortiguador (10,5

daN.m),

- el tornillo superior de la bieleta de la barra esta-

bilizadora (6,5 daN.m),

- el tornillo de fijación de la rueda (10,5 daN.m).

Pares de apriete

m

tornillo de fijación del
amortiguador

10,5 daN.m

tornillo superior de la
bieleta de la barra esta-
bilizadora

6,5 daN.m

tornillo de fijación de la
rueda

10,5 daN.m

ATENCIÓN

Es imperativo que el gato de órganos esté posi-
cionado debajo del brazo al quitar el tornillo del
amortiguador.

21039-1

ATENCIÓN

La marca en el muelle debe encontrarse hacia el
interior del vehículo y hacia abajo.

33A

-

11

ELEMENTOS PORTADORES TRASEROS

Amortiguador: Extracción - Reposición

33A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Quitar las ruedas.

Colocar un gato de órganos bajo la copela inferior
del muelle.

Extraer:

- el tornillo inferior de amortiguador (1),

- el tornillo de fijación superior de amortiguador (2).

Efectuar la misma manipulación para el otro amorti-
guador.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- el tornillo inferior del amortiguador (8,5 daN.m),

- el  tornillo superior de amortiguador (10,5

daN.m).

Pares de apriete

m

tornillo inferior del amor-
tiguador

8,5 daN.m

tornillo superior  de
amortiguador

10,5 daN.m

ATENCIÓN

Es importante no extraer las dos fijaciones inferio-
res de los amortiguadores a la vez.

13133

1

2

ATENCIÓN

Los tornillos de fijación del amortiguador deben
apretarse con la rueda en el suelo para permitir
el correcto funcionamiento de las ar ticulaciones
elásticas.

33A

-

12

ELEMENTOS PORTADORES TRASEROS

Barra estabilizadora trasera: Extracción - Reposición

CAMINO 4X4

33A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer:

- el tornillo inferior de la bieleta de la barra estabiliza-

dora,

- el tornillo de los apoyos centrales de la barra esta-

bilizadora,

- los apoyos,

- la barra estabilizadora.

Controlar el estado de los silentblocs de los apoyos
centrales y cambiar si es necesario.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- el tornillo de biela de la barra estabilizadora (6,

5 daN.m),

- el tornillo de los apoyos centrales (3,2 daN.m).

Pares de apriete

m

tornillo de biela de la
barra estabilizadora

6,5 daN.m

tornillo de los apoyos
centrales

3,2 daN.m

ATENCIÓN

- Los silentblocs de los apoyos de la barra estabi-

lizadora deben ser montados sin grasa.

- La  muesca de estos silentblocs debe estar

orientada hacia abajo.

33A

-

13

ELEMENTOS PORTADORES TRASEROS

Barra estabilizadora trasera: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

33A

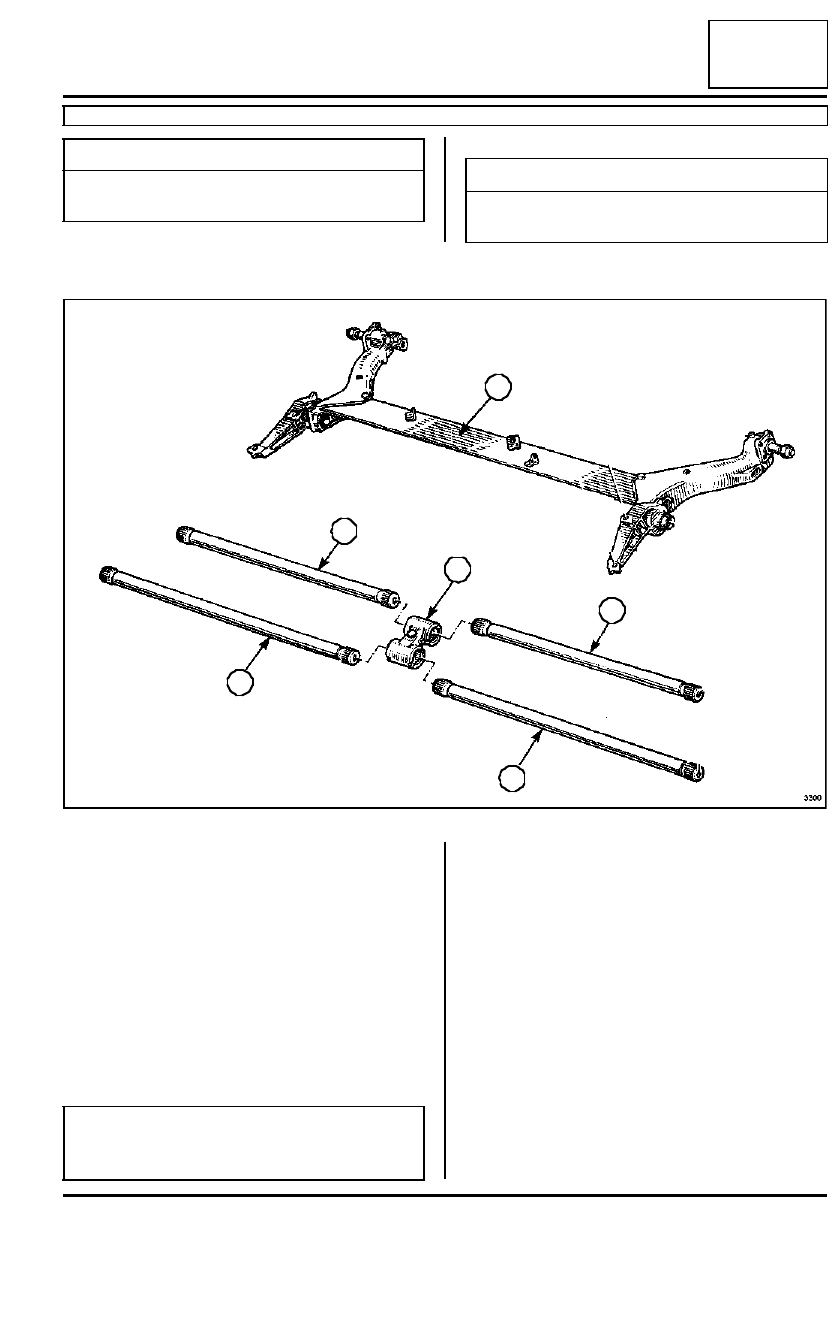

Tren trasero cuatro barras

El tren trasero se compone de:

- dos brazos unidos por un perfil en «  L  ». Este con-

junto (1) no se puede desmontar. Cualquier deforma-
ción ocasiona su sustitución completa,

- dos barras llamadas estabilizadoras (3),

- dos barras de suspensión (4),

- una gemela (2) que realiza la unión de las barras.

El conjunto está unido a la carrocería mediante dos
apoyos montados sobre cojinetes elásticos.

TREN TRASERO CUATRO BARRAS

I - BARRAS DE SUSPENSIÓN

Retirar las barras de suspensión de sus acanaladu-
ras empleando el útil (Emb. 880) (consultar 33A,
Elementos portadores traseros, Barras de sus-
pensión).

Utillaje especializado indispensable

Emb. 880

Extractor de pasado-
res

Pares de apriete

m

tornillos de fijación de la
barra

5,5 daN.m

3300

4

4

3

3

2

1

ATENCIÓN

Se prohíbe tomar apoyo con un gato en el perfil en
«  L  »(1) para levantar el vehículo.
