31A

-

18

ELEMENTOS PORTADORES DELANTEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

CAMINO 4X4

31A

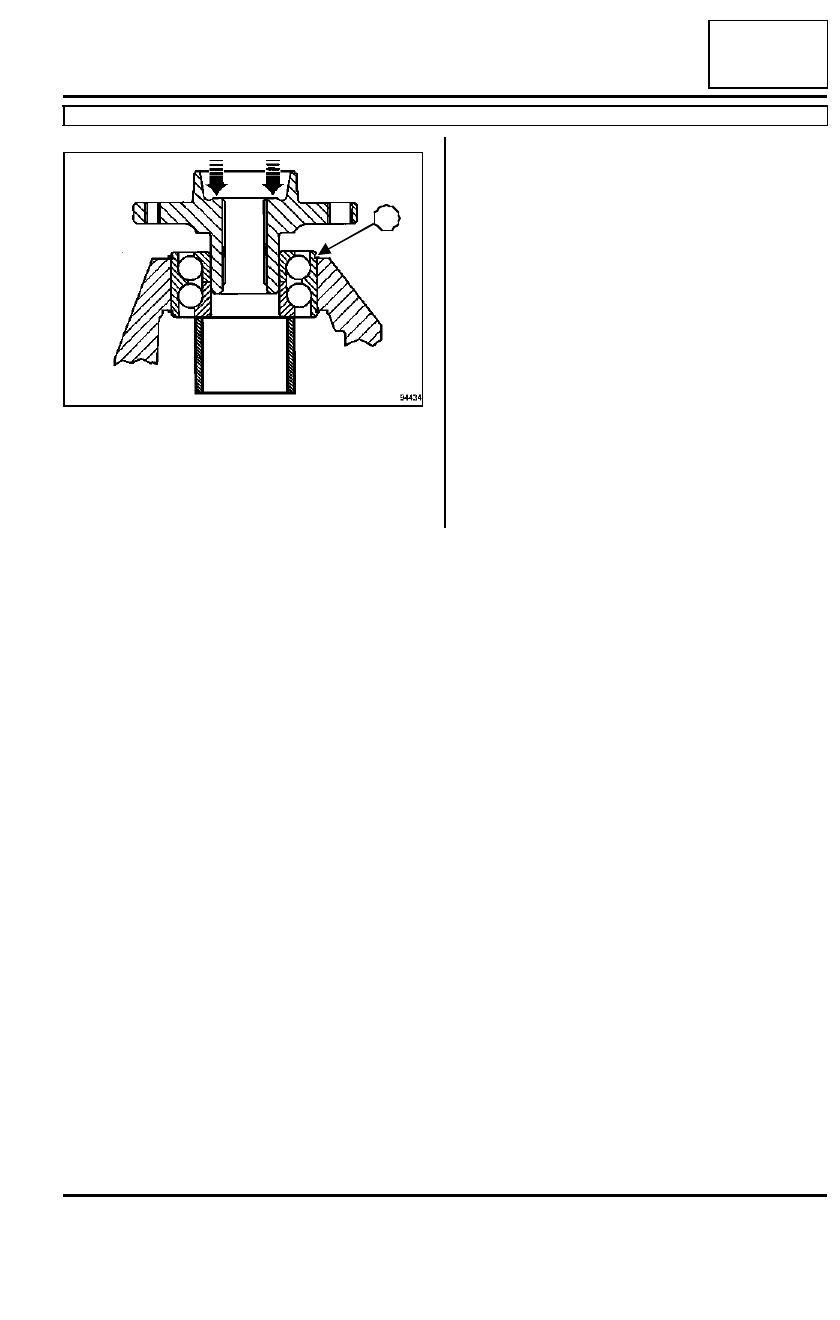

Montar el anillo de retención (2) del rodamiento en la
cara exterior del brazo de suspensión.

Colocar el buje de transmisión en el rodamiento
(consultar  33A, Elementos portadores traseros,
Buje de transmisión).

94434

2

31A

-

19

ELEMENTOS PORTADORES DELANTEROS

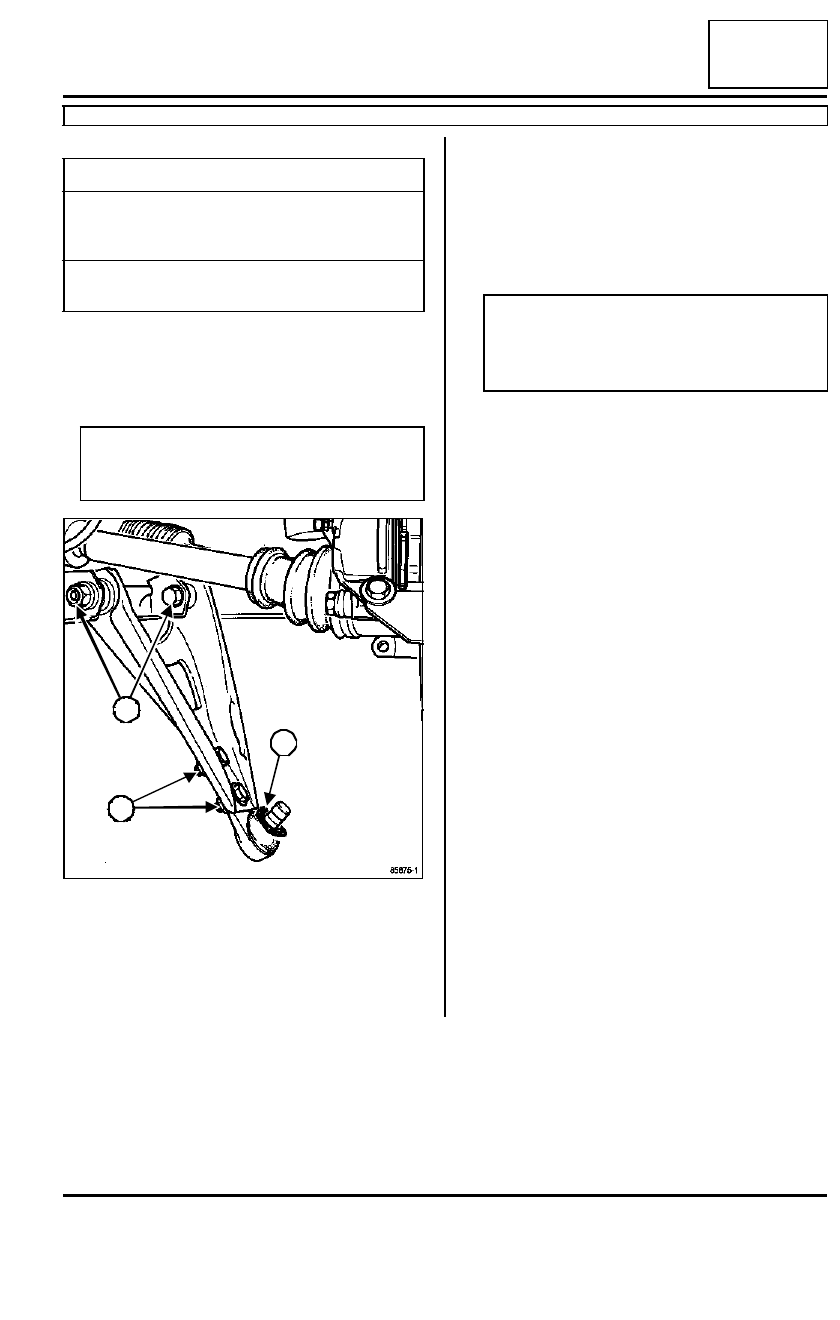

Rótula del brazo inferior del semi-tren delantero: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

31A

EXTRACCIÓN

Proceder del mismo modo que para la extracción
del brazo inferior.

Aflojar sin extraer los dos bulones de fijación (2) del
brazo en la cuna.

Extraer:

- los dos bulones (3) de fijación de la rótula,

- la rótula.

REPOSICIÓN

Colocar la rótula y apretar a los pares:

- los bulones de fijación de la rótula inferior en el

brazo inferior (7,5 daN.m),

- los bulones de la rótula inferior en portabuje (6,

2 daN.m).

Proceder a continuación del mismo modo que para
la reposición del brazo inferior.

Pares de apriete

m

bulones de fijación de la
rótula inferior en el
brazo inferior

7,5 daN.m

bulones de la rótula
inferior en portabuje

6,2 daN.m

ATENCIÓN

En caso de deterioro del fuelle, sustituir imperati-
vamente la rótula completa.

85875-1

1

2

3

Nota:

Asegurarse de la presencia de la arandela de
plástico  (1) de protección en el eje de la rótula
inferior.

31A

-

20

ELEMENTOS PORTADORES DELANTEROS

Cojinete elástico del brazo inferior: Extracción - Reposición

31A

EXTRACCIÓN

Extraer el brazo inferior (consultar 31A, Elementos
portadores delanteros, Brazo inferior).

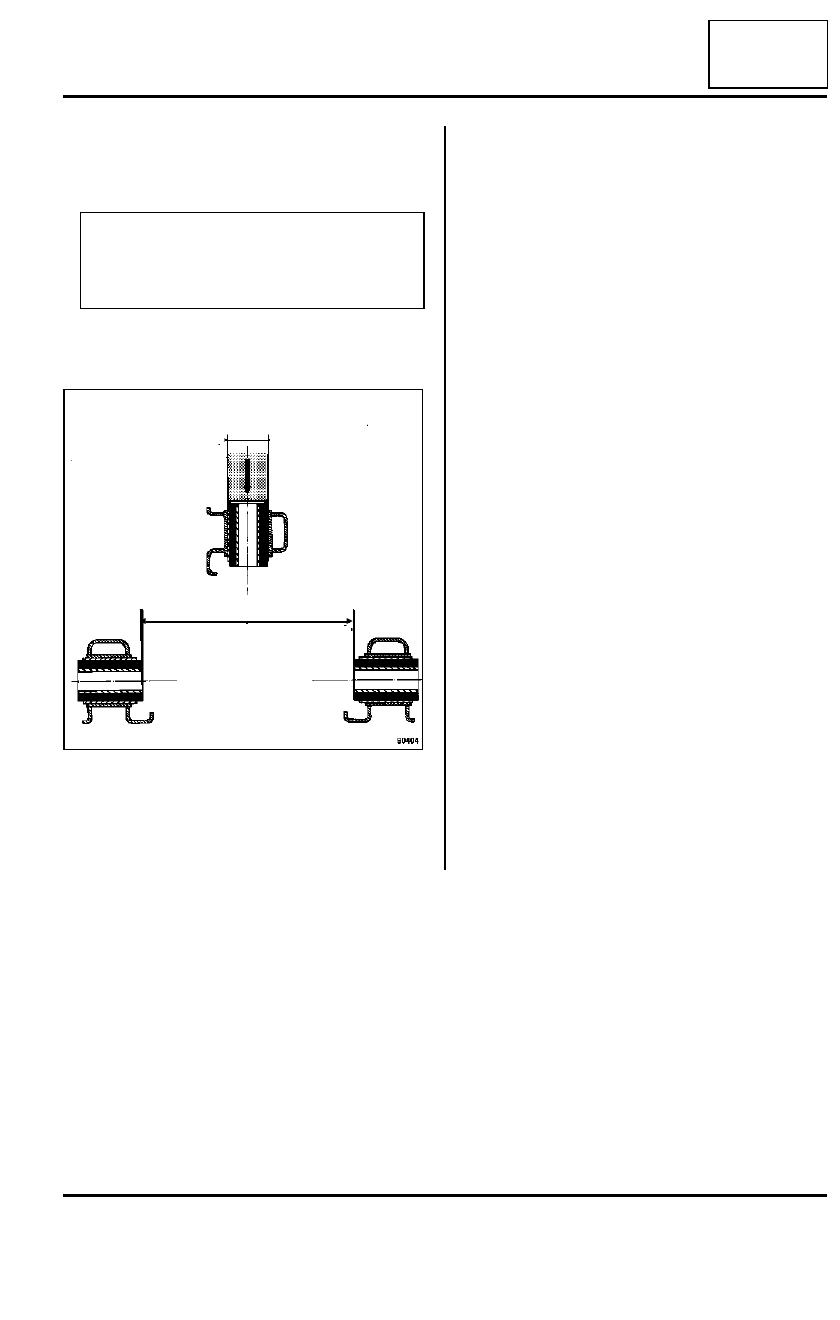

Sacar con la prensa uno solo de los cojinetes des-
gastados utilizando un tubo de diámetro exterior 44
mm.

Montar un nuevo cojinete para obtener la cota (A) =
147 mm.

Sacar con la prensa el segundo cojinete y proceder
de la misma forma que antes, para conservar la cota
(A) = 147 mm.

Nota:

Para conservar el centrado de los cojinetes res-
pecto al eje del brazo, se deben sustituir uno
después del otro.

90404

A

31A

-

21

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora delantera: Extracción - Reposición

CAMINO NORMAL

31A

EXTRACCIÓN

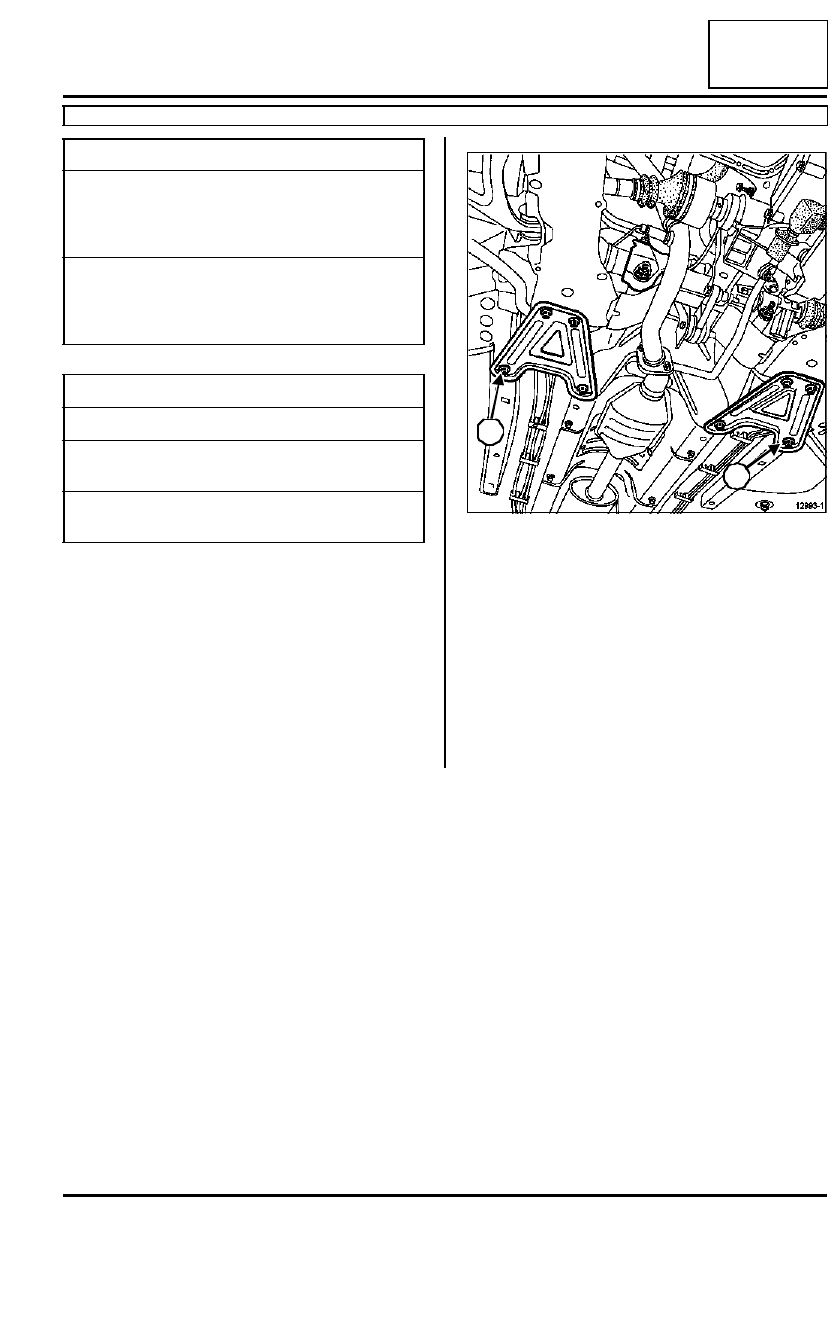

Poner el vehículo en un elevador de dos columnas.

Extraer:

- los dos tornillos inferiores de la bajada del escape,

- los dos tirantes de carrocería (1).

Extraer:

- las dos tuercas de silentblocs en los extremos de la

barra estabilizadora,

- los dos tornillos de los apoyos centrales de la bar-

ra.

Verificar el estado de los apoyos y de los silentblocs,
sustituirlos si es necesario.

Utillaje especializado indispensable

Sus. 1413

Compresor de silent-
blocs para montaje de
barras estabilizado-
ras. (lado rueda)

Sus. 1414-01

Horquilla para colocar
los apoyos centrales
de barra estabiliza-
dora

Pares de apriete

m

bulón del apoyo central

3 daN.m

bulón de fijación de los
silentblocs

1,5 daN.m

tornillo de fijación de los
tirantes de carrocería

2,1 daN.m

12993-1

1

1
