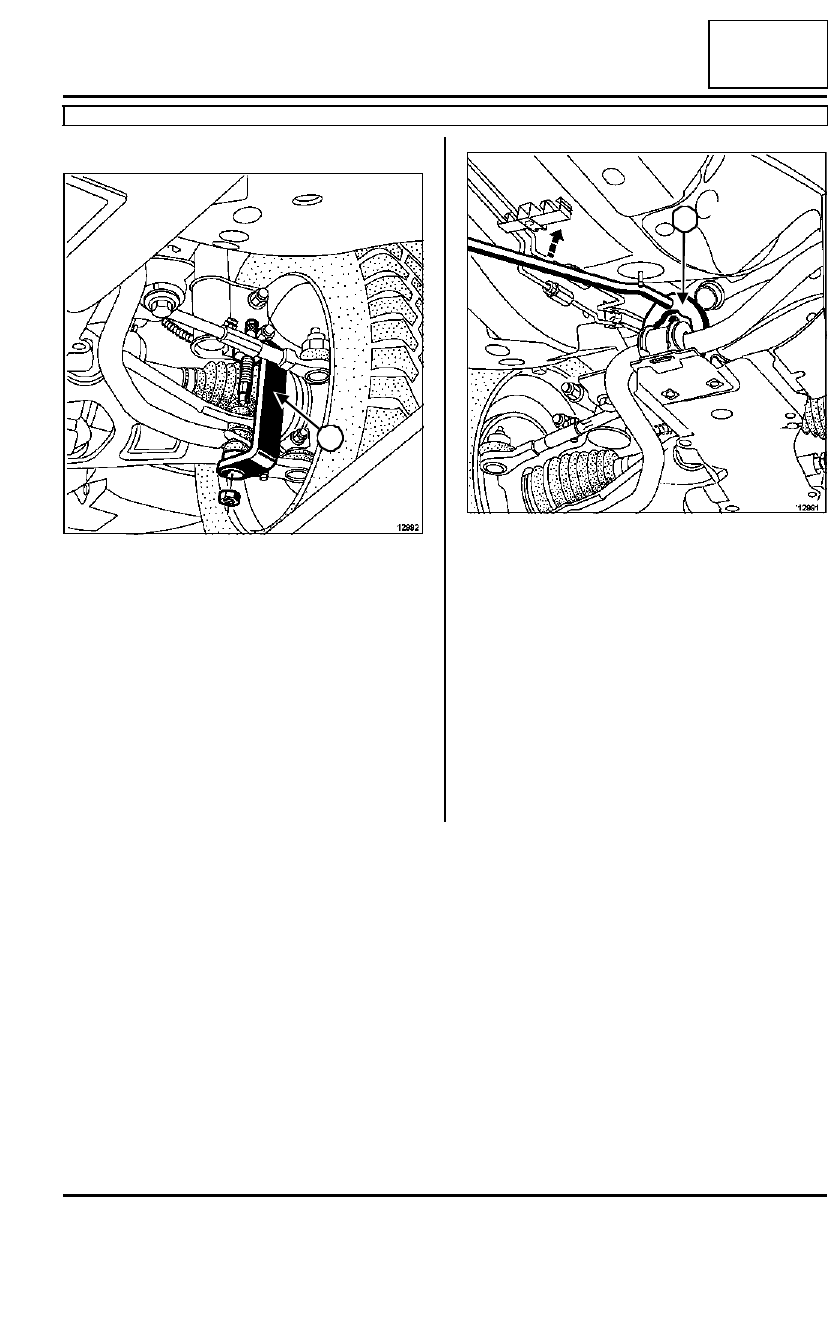

31A

-

22

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora delantera: Extracción - Reposición

CAMINO NORMAL

31A

REPOSICIÓN

Colocar:

- los silentblocs, con la parte plana apoyada en los

brazos inferiores,

- las tuercas de silentblocs mediante el útil (Sus.

1413)(2).

Colocar los tornillos de los apoyos centrales me-
diante el útil (Sus. 1414-01)(3).

Colocar:

- los dos refuerzos de la cuna,

- los tornillos inferiores de la bajada del escape.

Apretar a los pares:

- el bulón del apoyo central (3 daN.m),

- el  bulón de fijación de los silentblocs (1,5

daN.m),

- el tornillo de fijación de los tirantes de carroce-

ría (2,1 daN.m).

Posición de bloqueo de los apoyos: EN VACÍO.

12992

2

12991

3

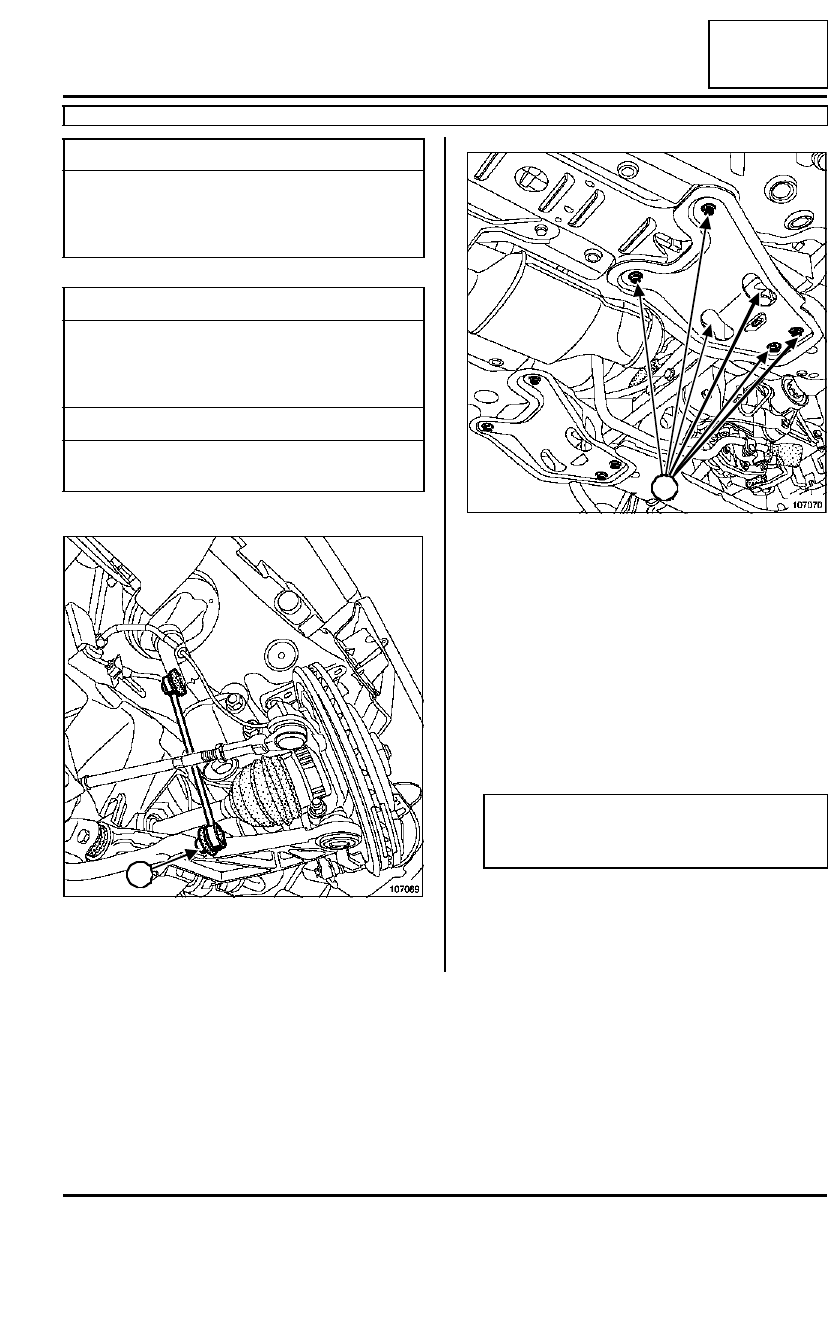

31A

-

23

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora delantera: Extracción - Reposición

CAMINO 4X4

31A

Poner el vehículo en un elevador de dos columnas.

Quitar la tuerca (1) de la bieleta de reenvío de la bar-
ra estabilizadora de los dos lados del vehículo.

Extraer:

- los tornillos de fijación (2) de los tirantes de carro-

cería,

- los tirantes de carrocería,

- los dos apoyos centrales de la barra estabilizado-

ra,

- la barra estabilizadora.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Posicionar la hendidura de los silentblocs hacia arri-
ba.

Utillaje especializado indispensable

Sus. 1414-01

Horquilla para colocar
los apoyos centrales
de barra estabiliza-
dora

Pares de apriete

m

tuerca de fijación infer-
ior de la bieleta de reen-
v í o   d e   l a   b a r ra
estabilizadora

4,4 daN.m

tornillo del apoyo central

3 daN.m

tornillo de fijación de los
tirantes de carrocería

2,1 daN.m

107069

1

107070

ATENCIÓN

Los silentblocs de los apoyos de la barra estabili-
zadora deben montarse sin grasa.

2

2

2

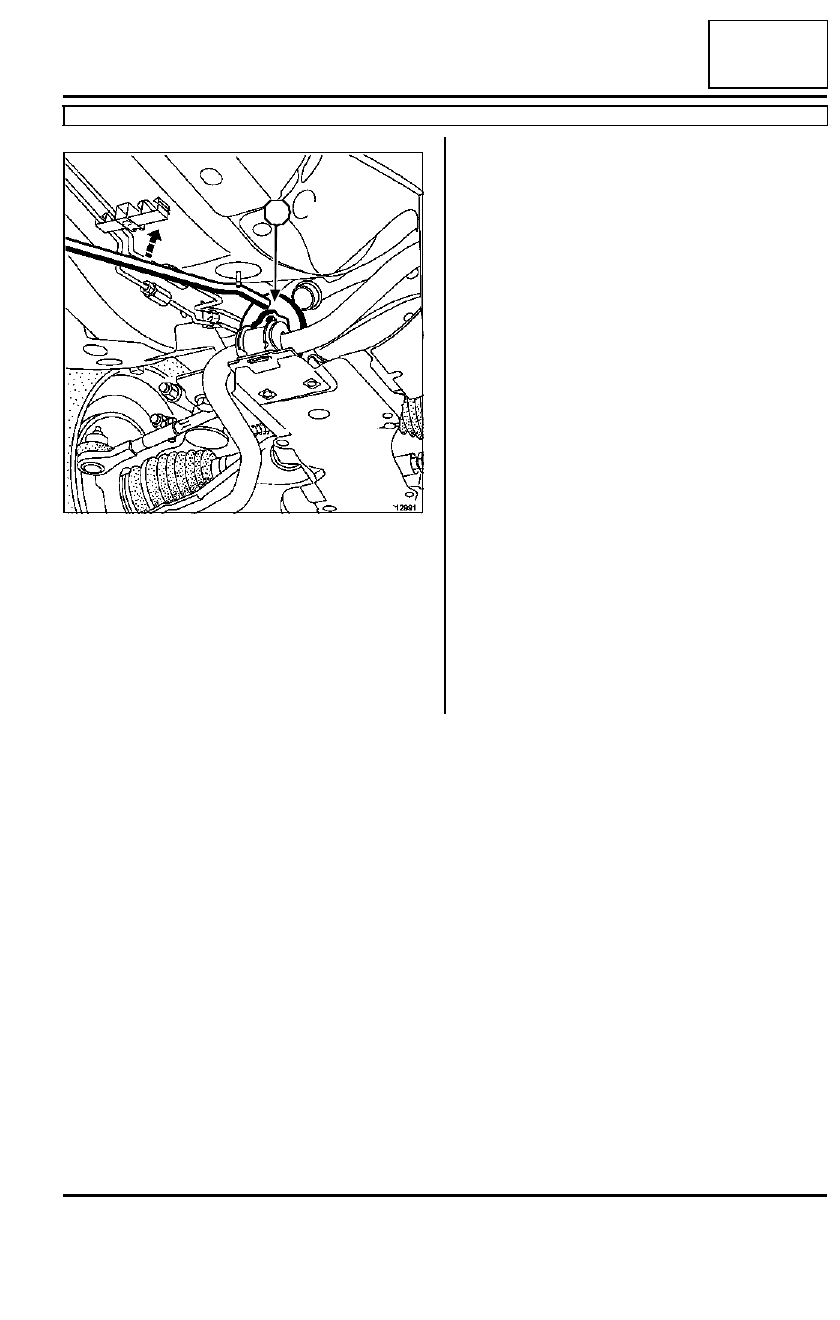

31A

-

24

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora delantera: Extracción - Reposición

CAMINO 4X4

31A

Colocar los apoyos mediante el útil (Sus. 1414-
01)(3).

Apretar a los pares:

- la  tuerca de fijación inferior de la bieleta de

reenvío de la barra estabilizadora (4,4 daN.m),

- el tornillo del apoyo central (3 daN.m),

- el tornillo de fijación de los tirantes de carroce-

ría (2,1 daN.m).

12991

3

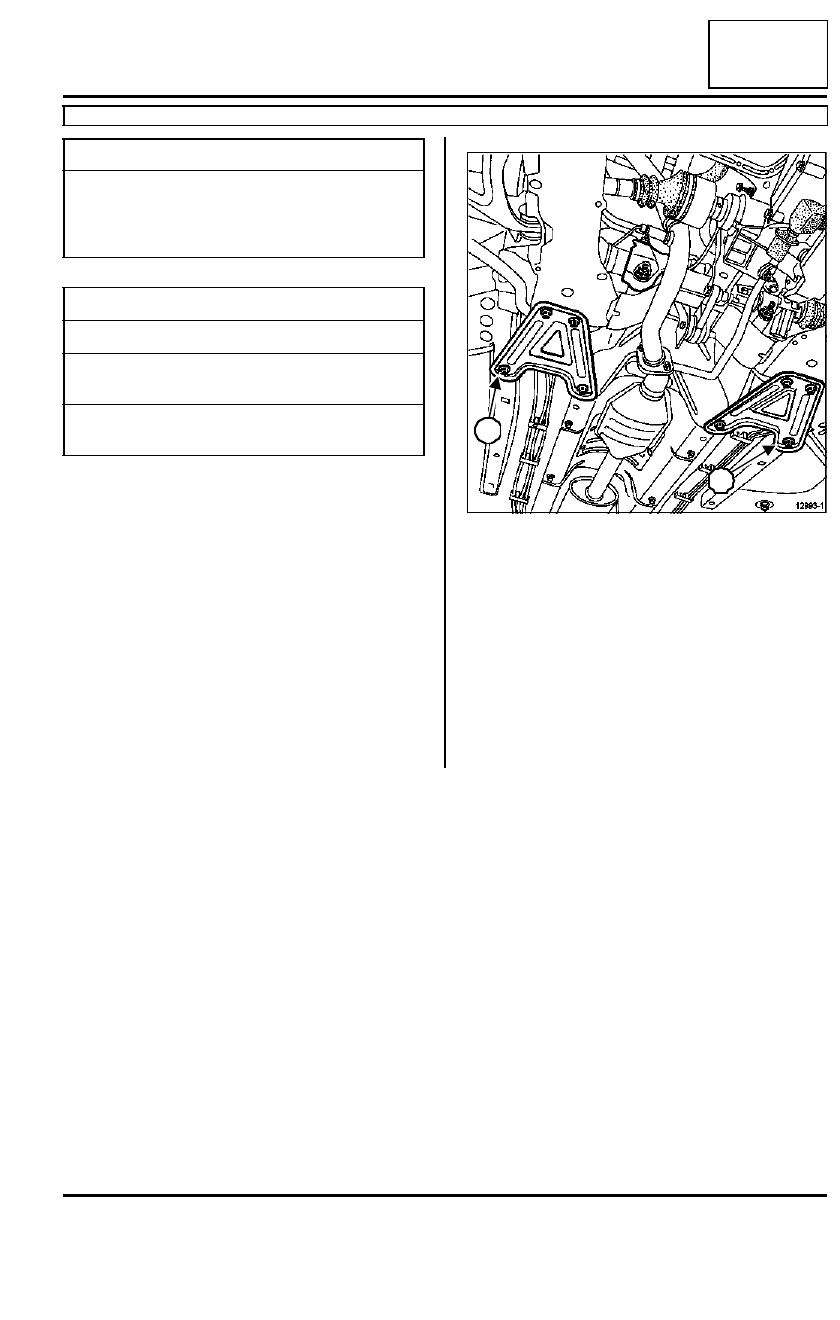

31A

-

25

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora delantera: Extracción - Reposición

TODOS LOS CAMINOS

31A

EXTRACCIÓN

Poner el vehículo en un elevador de cuatro colum-
nas.

Extraer:

- los dos tornillos inferiores de la bajada del escape,

- los dos tirantes de carrocería (1).

Extraer:

- las dos tuercas de silentblocs en los extremos de la

barra estabilizadora,

- los dos tornillos de los apoyos centrales de la bar-

ra.

Verificar el estado de los apoyos y de los silentblocs,
sustituirlos si es necesario.

Utillaje especializado indispensable

Sus. 1414-01

Horquilla para colocar
los apoyos centrales
de barra estabiliza-
dora

Pares de apriete

m

bulón del apoyo central

3 daN.m

bulón del apoyo en el
brazo inferior

3,5 daN.m

tornillo de fijación de los
tirantes de carrocería

2,1 daN.m

12993-1

1

1
