Fuelle de transmisión delantera izquierda lado caja de velocidades

DP0

29A

REPOSICIÓN

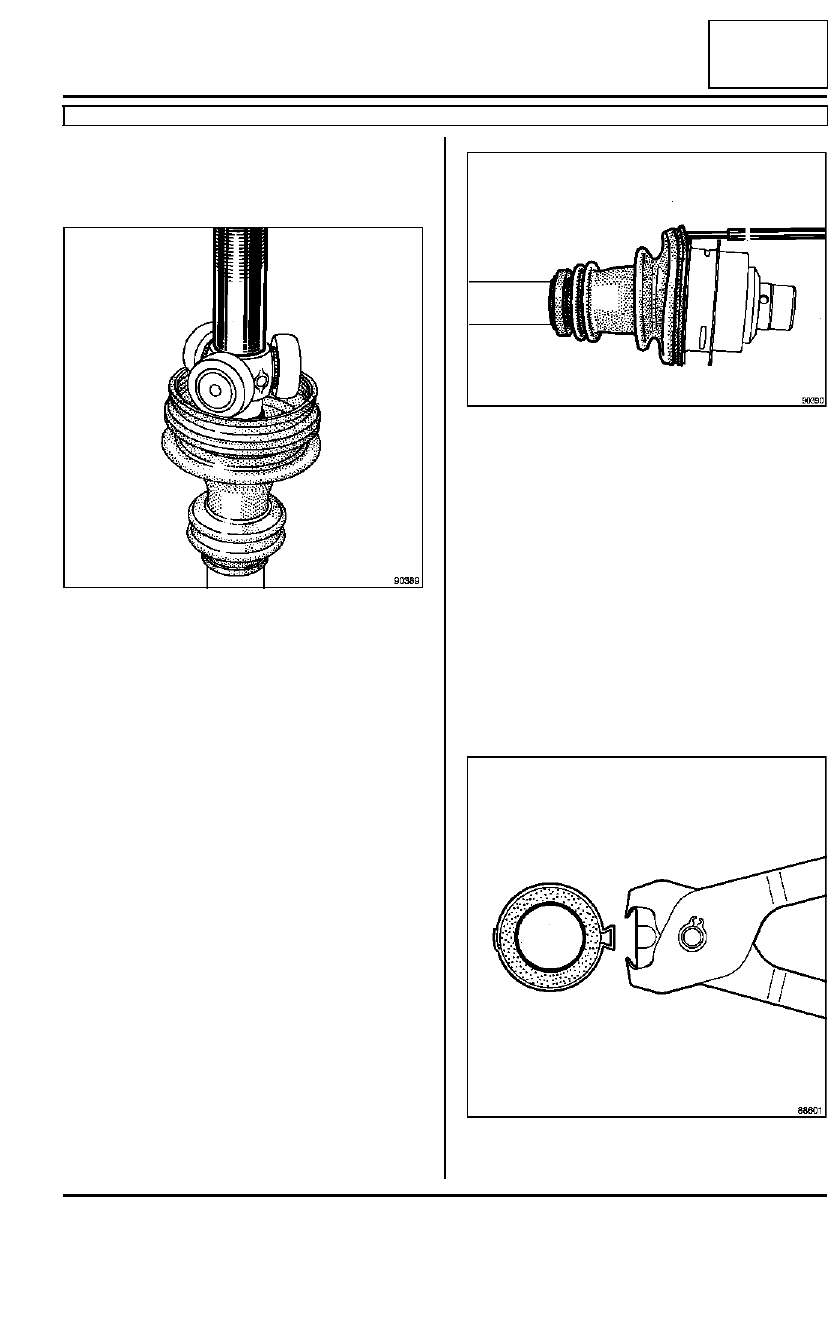

Lubrificar el árbol de transmisión.

Deslizar el brazalete y el fuelle nuevo.

Introducir el trieje en el árbol acanalado.

Colocar el circlips de sujeción.

Respetar imperativamente el volumen de grasa
prescrito (ver 29A, Transmisiones, Ingredientes).

Posicionar los labios del fuelle en las gargantas del
árbol de transmisión y sobre la tulipa.

Introducir una varilla no cortante con extremo romo
entre el fuelle y la tulipa para dosificar la cantidad de
aire contenido en el interior del fuelle.

Para estar en posición sobre el árbol, el fuelle debe
ser enmangado para obtener una cota (X1) (cota to-
mada entre el extremo del fuelle y la cara mecaniza-
da del diámetro mayor de la tulipa) de:

- 153,5

±±±±

 1 mm para el fuelle RC 463,

- 190

±±±±

 1 mm para el fuelle RC 462,

- 167

±±±±

 2 mm para el fuelle GI 2000.

Extraer la varilla.

Montar la abrazadera de sujeción.

Apretar la abrazadera mediante el útil ( T a v .
1034)(2).

90389

90390

88601
