Renault Kangoo. Manual - parte 280

29A

-

15

TRANSMISIONES

Fuelle de transmisión delantera derecha lado caja de velocidades

DP0 o JB1 o JB3 o JC5

29A

EXTRACCIÓN

Cortar las dos abrazaderas (7) teniendo la precau-
ción de no dañar la garganta de la funda de la tulipa.

Retirar el máximo de grasa.

Extraer la funda de la tulipa.

Recuperar el muelle (4) así como la cubeta (5).

Extraer el junquillo de retención (3).

Marcar la posición del trípode antes de extraerlo.

Tomar apoyo en un extractor despegador.

Extraer el trípode (2) con la prensa.

No emplear nunca disolvente para la limpieza de las
piezas constitutivas.

REPOSICIÓN

Lubrificar ligeramente el árbol de transmisión para
facilitar la colocación del fuelle.

Introducir el trípode.

Colocar el junquillo de retención.

Colocar el muelle y la cubeta entre la funda de la tu-
lipa y el árbol de transmisión.

Introducir la funda de la tulipa en el trípode.

Repartir la dosis de grasa en el fuelle y en la funda
de la tulipa.

Posicionar el fuelle en sus gargantas.

Introducir una varilla no cortante con extremo romo
entre el fuelle y la tulipa con el fin de dosificar la can-
tidad de aire contenido en el interior de la junta.

Para estar en posición sobre el árbol, el fuelle debe
ser enmangado para obtener una cota A = 203

±±±±

 1

mm (cota tomada entre el extremo del fuelle y la
cara del diámetro menor de la funda de la tulipa).

Extraer la varilla.

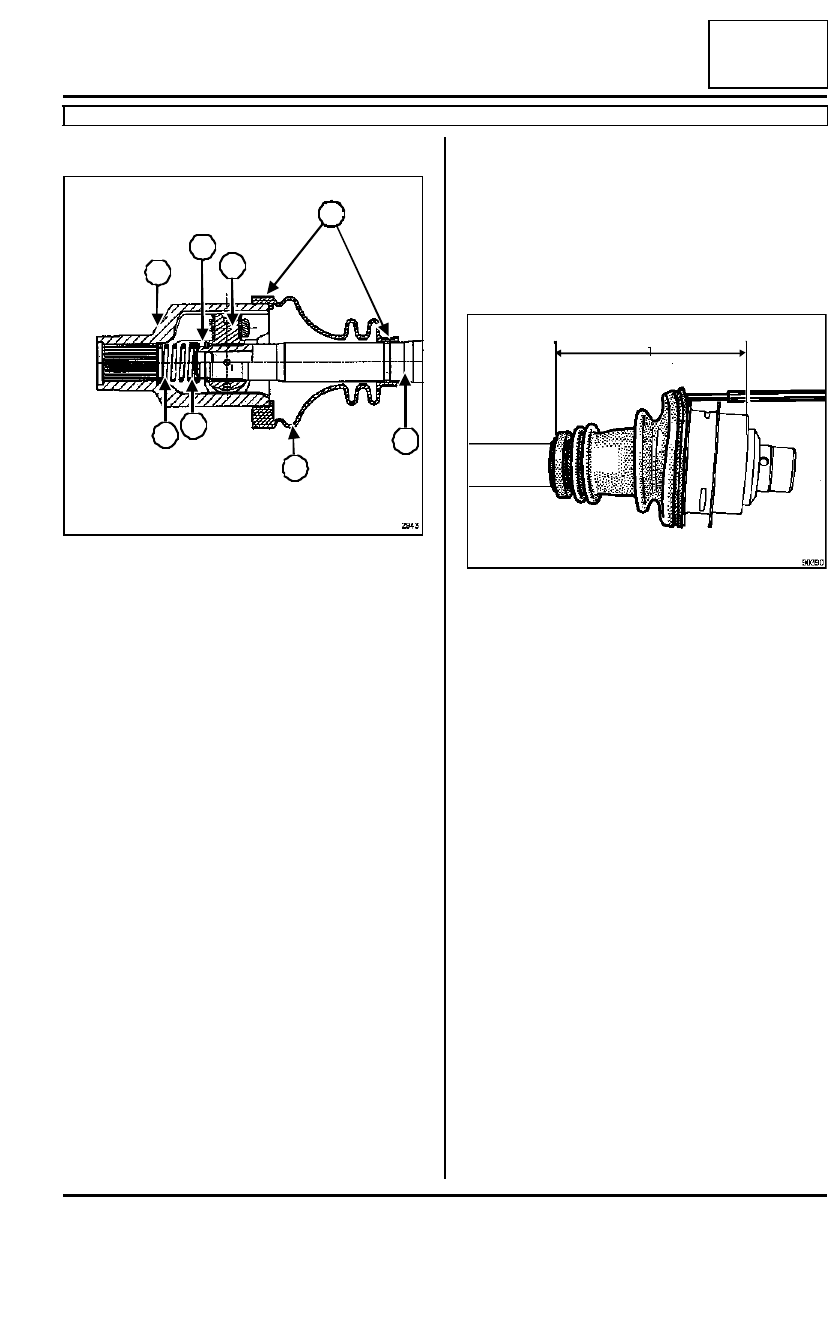

2943

(1)

Funda de tulipa

(2)

Trípode

(3)

Junquillo de retención

(4)

Muelle

(5)

Cubeta

(6)

Fuelle de transmisión

(7)

Abrazaderas

(8)

Árbol de transmisión

1

2

3

4

5

6

7

8

90390

A

29A

-

16

TRANSMISIONES

Fuelle de transmisión delantera izquierda lado caja de velocidades

JB1 o JB3 o JC5 o JC7

29A

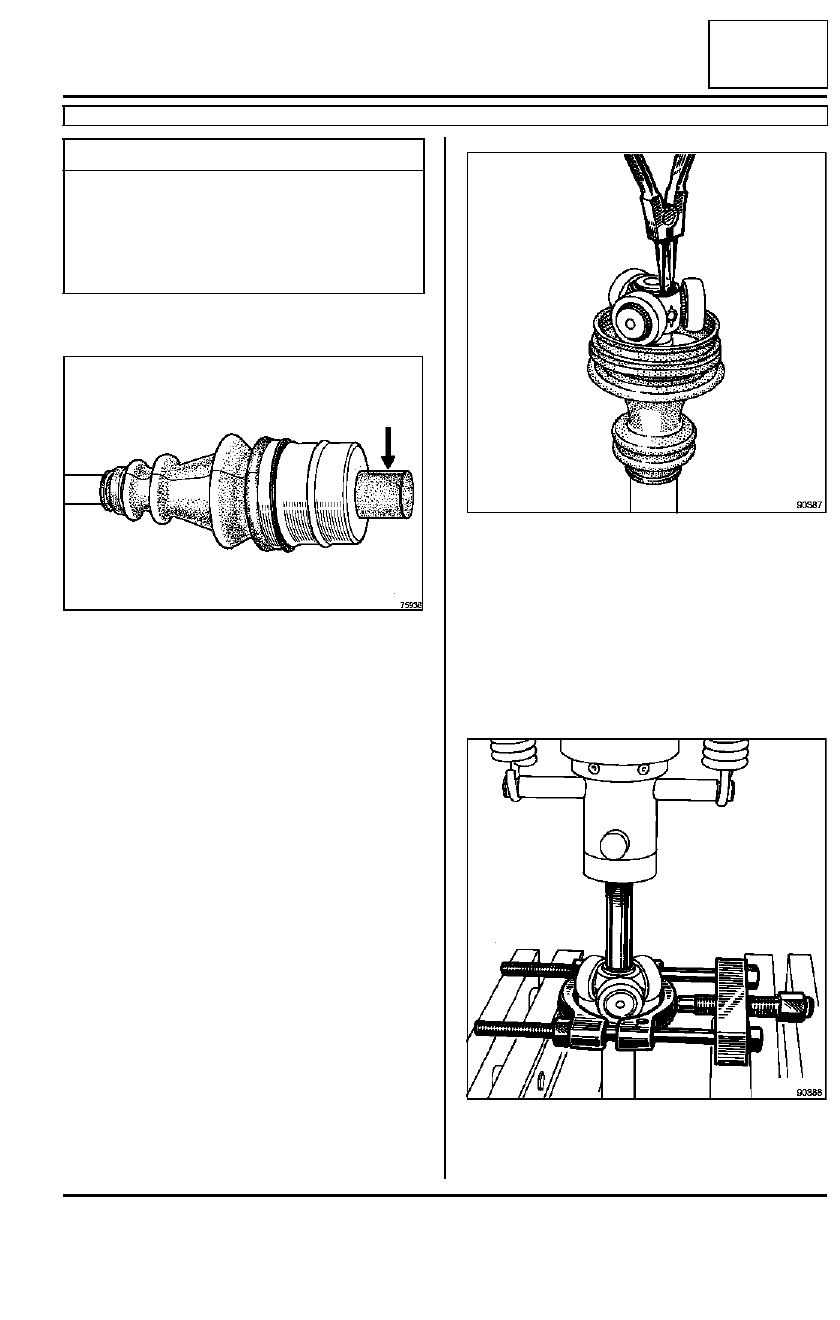

EXTRACCIÓN

No emplear nunca disolvente para la limpieza de las
piezas constitutivas.

Extraer el circlips.

Marcar la posición del trípode antes de extraerlo.

Tomar apoyo en un extractor despegador.

Extraer con la prensa el trípode.

Extraer el conjunto fuelle y rodamiento de la misma
forma que para el trípode.

Utillaje especializado indispensable

Tav. 1331

Útil para colocar el
rodamiento de trans-
misión izquierda.

90387

90388

85933

29A

-

17

TRANSMISIONES

Fuelle de transmisión delantera izquierda lado caja de velocidades

JB1 o JB3 o JC5 o JC7

29A

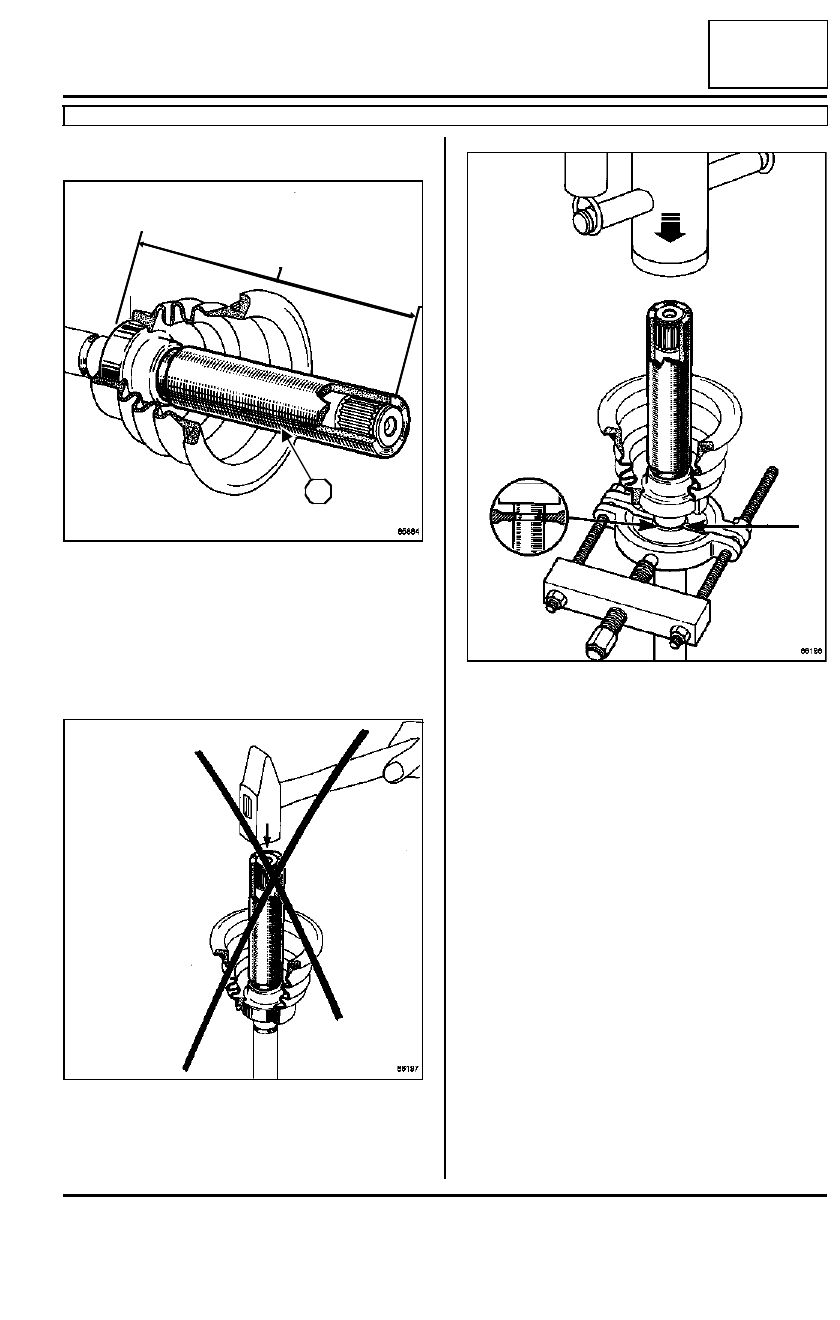

REPOSICIÓN

Para estar en posición sobre el árbol, el rodamiento
debe ser enmangado para obtener una cota de (l) =
118

±±±±

 0,2 mm entre la parte trasera del rodamiento

y el extremo del árbol.

Esta cota se obtiene mediante el útil (Tav. 1331)(1)
cuando su extremo está a la altura del árbol.

Para evitar las deformaciones del rodamiento que
contiene una junta labiada, con riesgo de fugas, no
efectuar el enmangado con un martillo sino con la
prensa para ejercer una presión progresiva.

Mantener la transmisión en la prensa por la gargan-
ta con un extractor despegador para evitar el dete-
rioro de la junta, lado rueda.

Introducir el trípode en el árbol acanalado y poner el
circlips de sujeción.

85884

86197

L

1

86198

29A

-

18

TRANSMISIONES

Fuelle de transmisión delantera izquierda lado caja de velocidades

DP0

29A

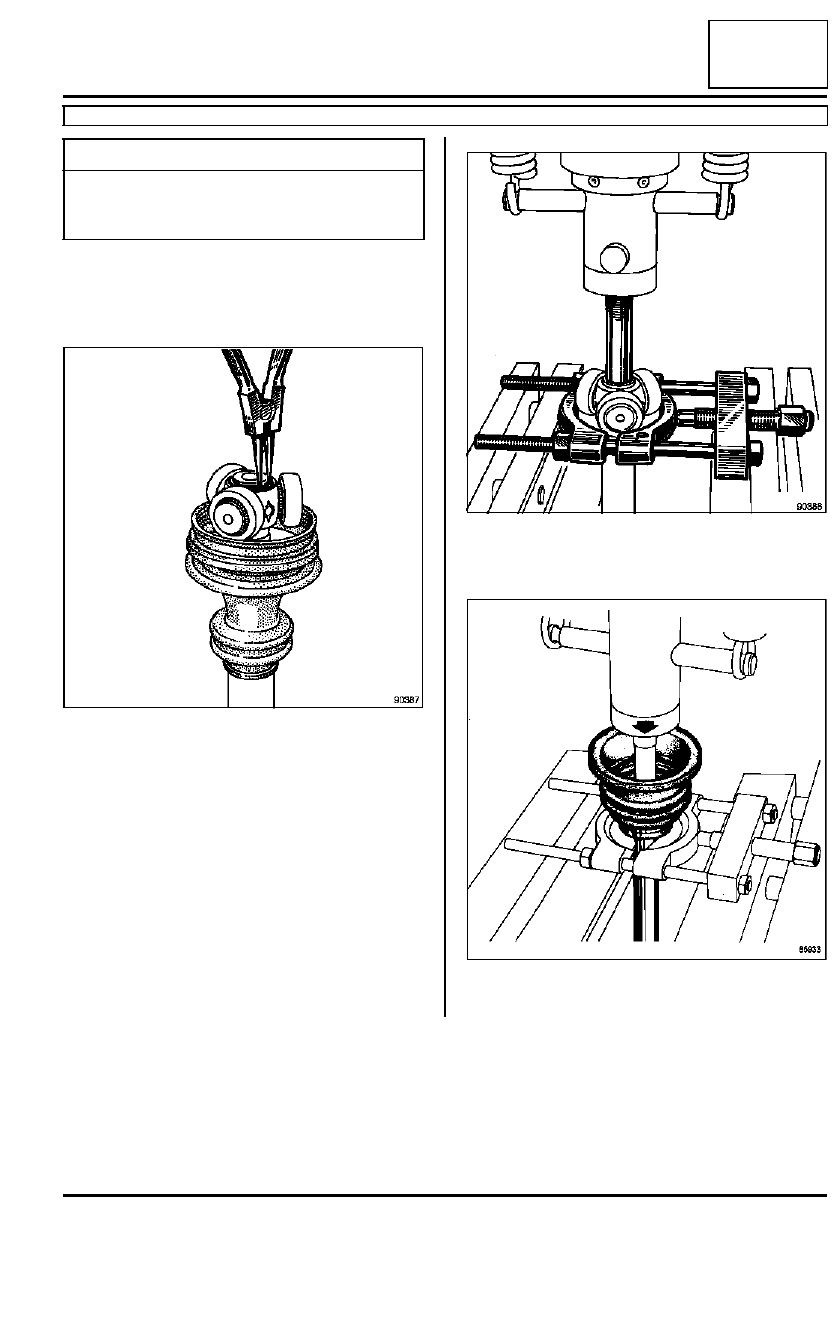

EXTRACCIÓN

Cortar la abrazadera engastada y el fuelle en toda
su longitud.

Retirar un máximo de grasa.

Extraer la tulipa (1).

Extraer el circlips.

No sacar los rodillos de sus torreones respectivos,
ya que los rodillos y agujas van apareados y no de-
ben ser nunca intercambiados.

No emplear nunca disolvente para la limpieza de las
piezas constitutivas.

Marcar la posición del trípode antes de extraerlo.

Tomar apoyo en un extractor despegador.

Extraer el trieje con la prensa.

Utillaje especializado indispensable

Tav. 1034

Pinza para apriete de
la abrazadera del
fuelle de transmisión.
(Transmisiones GE 76
- GE 86 - LOBRO RF
95).

75936

90387

90388
