Renault Kangoo. Manual - parte 267

23A

-

13

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer las tapas del motor.

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar el circuito de fluido refrigerante mediante una
estación de carga.

Extraer el protector bajo el motor.

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador.

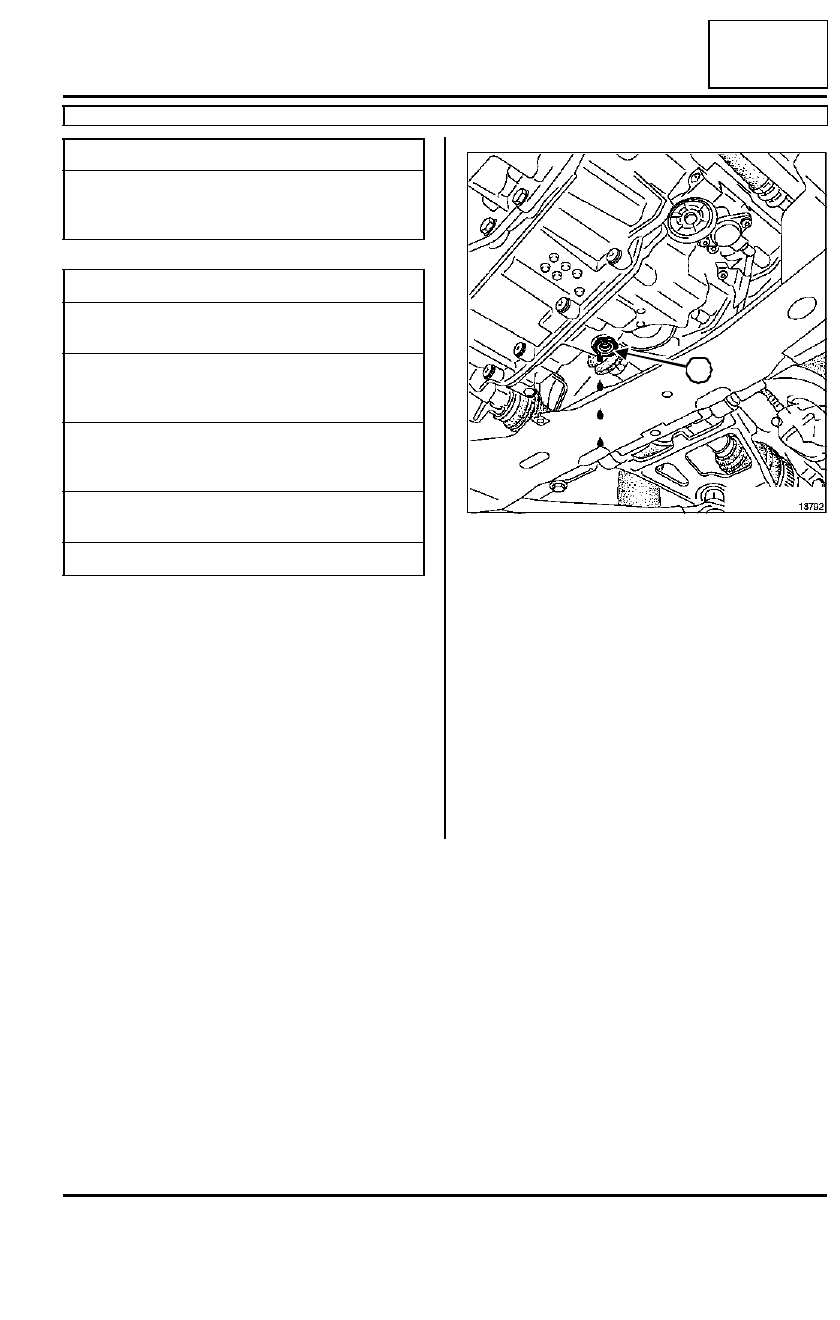

Vaciar la caja de velocidades automática por el
tapón (1).

Utillaje especializado indispensable

Bvi. 1462

Tornillos de reglaje de
la lámina del sistema
de bolas

Pares de apriete

m

tornillos de fijación del
distribuidor

0,75 daN.m

tornillo de fijación de la
escuadra de la lámina
del sistema de bolas

0,9 daN.m

tornillo de fijación de la
lámina del sistema de
bolas

0,8 daN.m

tornillos de fijación de la
tapa

1 daN.m

acumulador

4 daN.m

13792

1

23A

-

14

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

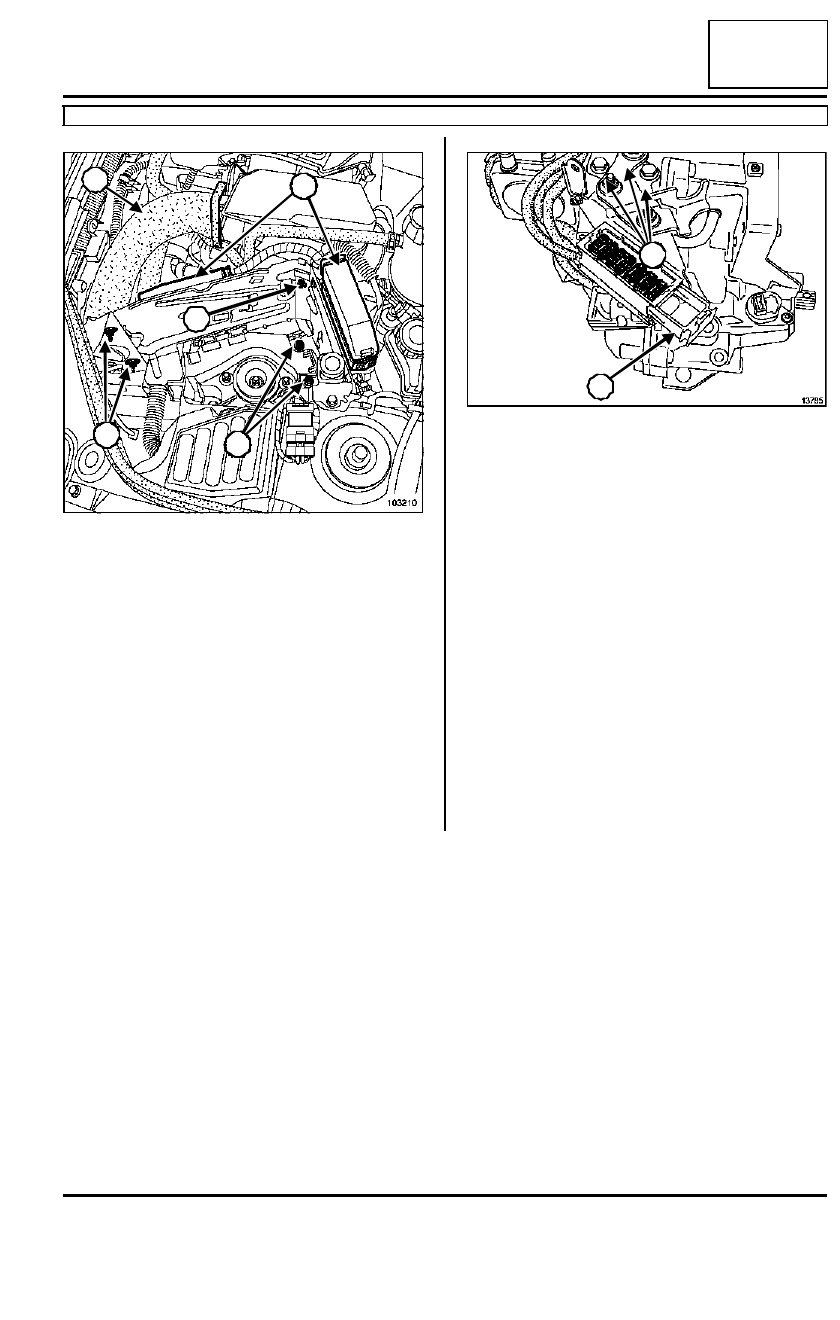

Extraer:

- el resonador (2),

- la batería,

- los dos conectores (3),

- el tornillo (4).

Extraer el cableado eléctrico del soporte de la bate-
ría.

Extraer:

- los cuatro tornillos y la tuerca (5) del soporte de la

batería,

- el soporte de la batería,

Extraer el radiador de refrigeración.

Extraer:

- el conector modular liberando la patilla (6) del co-

nector,

- los tres tornillos de fijación (7) de la platina soporte

del conector modular,

- los dos tornillos de fijación de la platina del conec-

tor modular,

- el conector,

- las lengüetas del conector para que el cableado

pueda salir de la caja,

- la grapa del cableado del distribuidor hidráulico fi-

jado en la caja.

Soltar la fijación del tubo de la dirección asistida en
la caja de velocidades.

103210

3

2

4

5

5

13785

7

7

6

23A

-

15

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

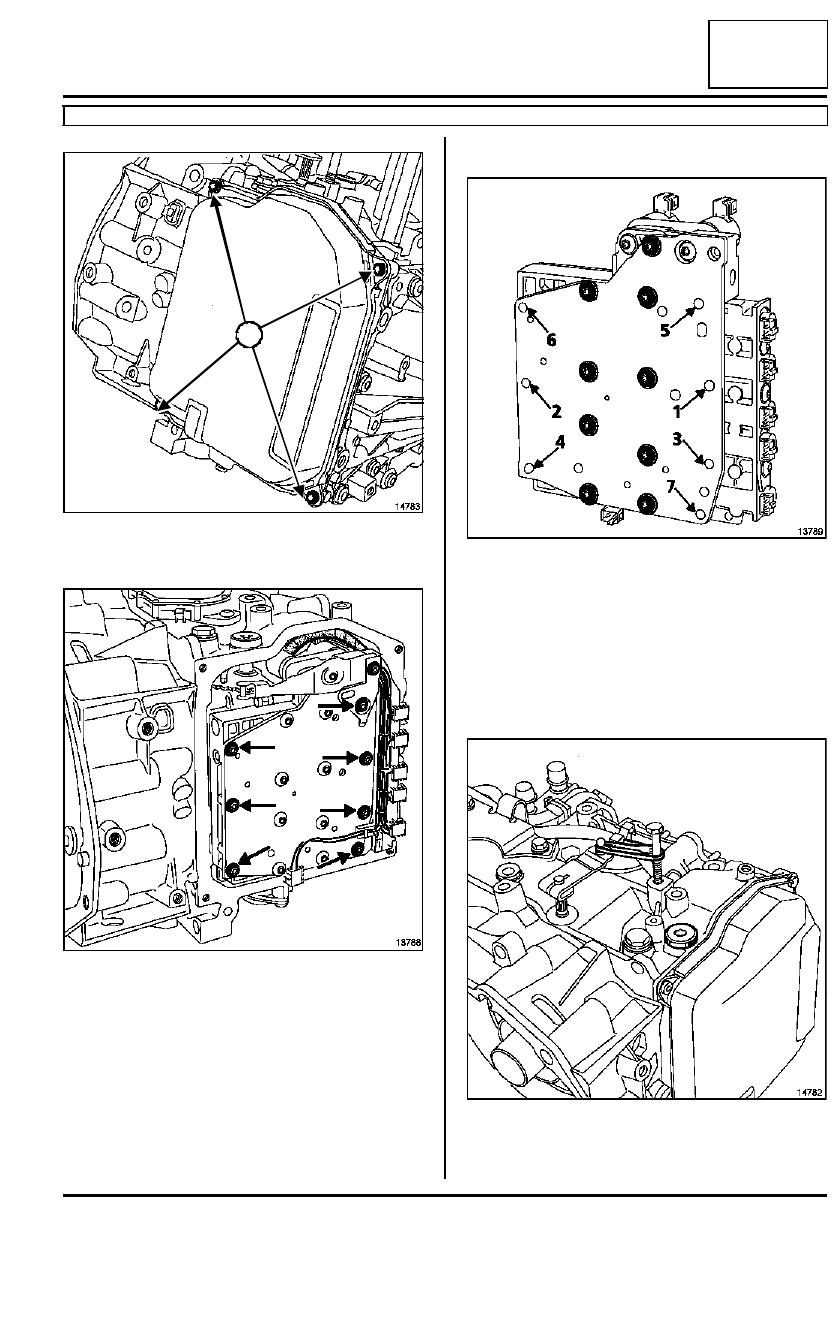

Quitar los cuatro tornillos (8) de sujeción de la tapa
del distribuidor hidráulico.

Quitar los siete tornillos de fijación del distribuidor hi-
dráulico.

Desconectar los conectores de las electroválvulas y
sacar el distribuidor hidráulico con su cableado.

REPOSICIÓN

Colocar el distribuidor centrándolo con los tornillos
(4) y (5).

Apretar al par los tornillos de fijación del distribui-
dor  (0,75 daN.m).

REGLAJE DE LA LÁMINA DEL SISTEMA DE
BOLAS

Mantener la palanca del conector multifunción en la
posición extrema con una abrazadera de plástico y
un tornillo en el cárter.

14783

13788

8

8

13789

14782

23A

-

16

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

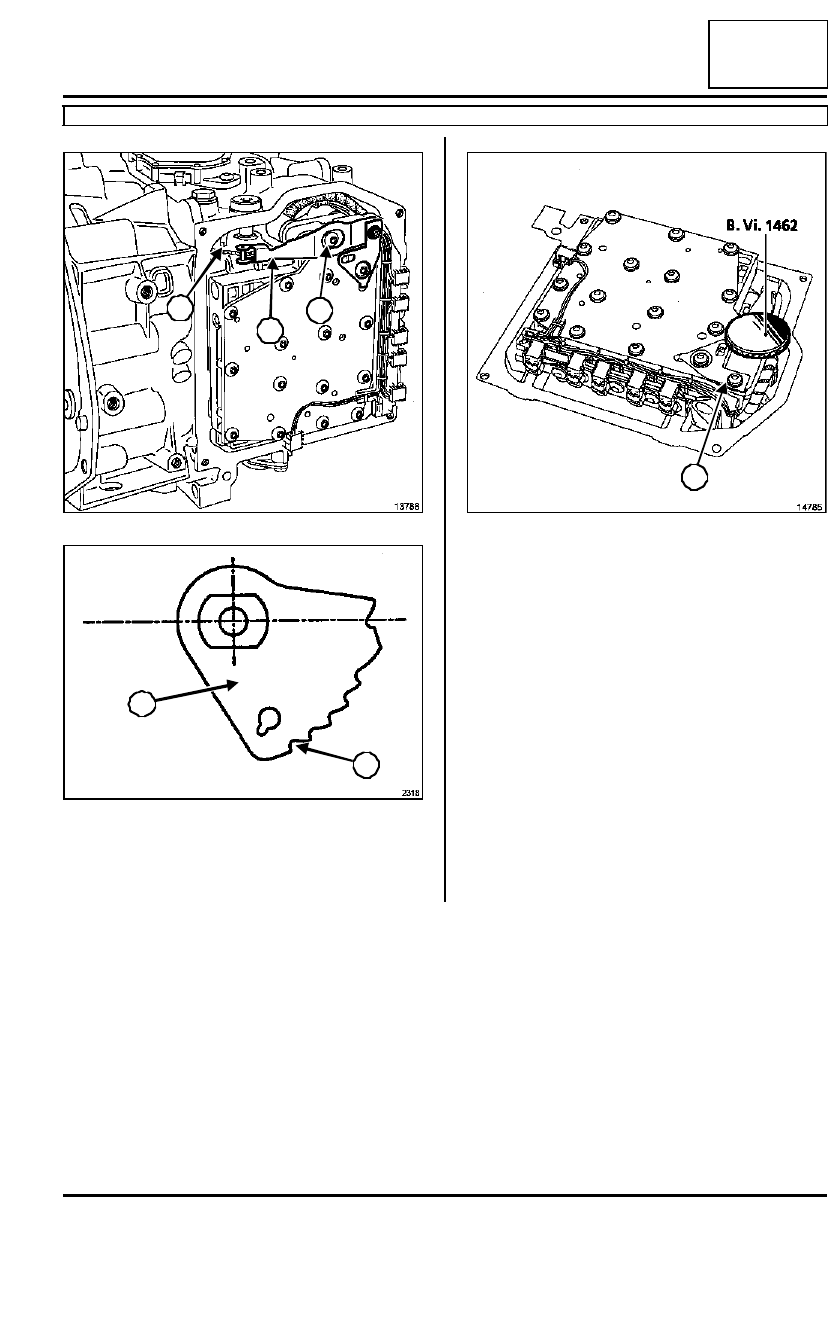

Quitar el tornillo (9).

Posicionar la lámina del sistema de bolas poniendo
el rodillo (10) en la muesca (12) del sector (11) que
corresponde a la primera impuesta.

Colocar el útil (Bvi. 1462) en lugar del tornillo (9).

Enroscar a fondo el útil mientras se sujeta la lámina
del sistema de bolas.

Apretar al par el tornillo de fijación de la escuadra
de la lámina del sistema de bolas   (0,9
daN.m)(13).

Retirar el útil (Bvi. 1462).

Poner el tornillo de fijación  de la lámina del sistema
de bolas.

Apretar al par el tornillo de fijación de la lámina
del sistema de bolas (0,8 daN.m).

En caso de sustituir el distribuidor de aceite, efec-
tuar una puesta a cero de los autoadaptativos por el
mando RZ005 «  Borrado de los autoadaptativos
 » y poner a cero el contador de envejecimiento de
aceite del calculador de la caja de velocidades

13788-1

2318

9

10

12

11

12

14785

13
