CAJA DE VELOCIDADES MECÁNICA

Junta de la tapa del diferencial: Extracción - Reposición

JC7

21A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

Vaciar la caja de velocidades.

Extraer:

- la rueda delantera derecha,

- el guardabarros delantero derecho,

- el estribo,

- el captador ABS,

- la transmisión derecha (consultar 29A,  Transmi-

siones, Transmisión de la rueda delantera dere-
cha: Extracción - Reposición, página 29A-5).

Extraer:

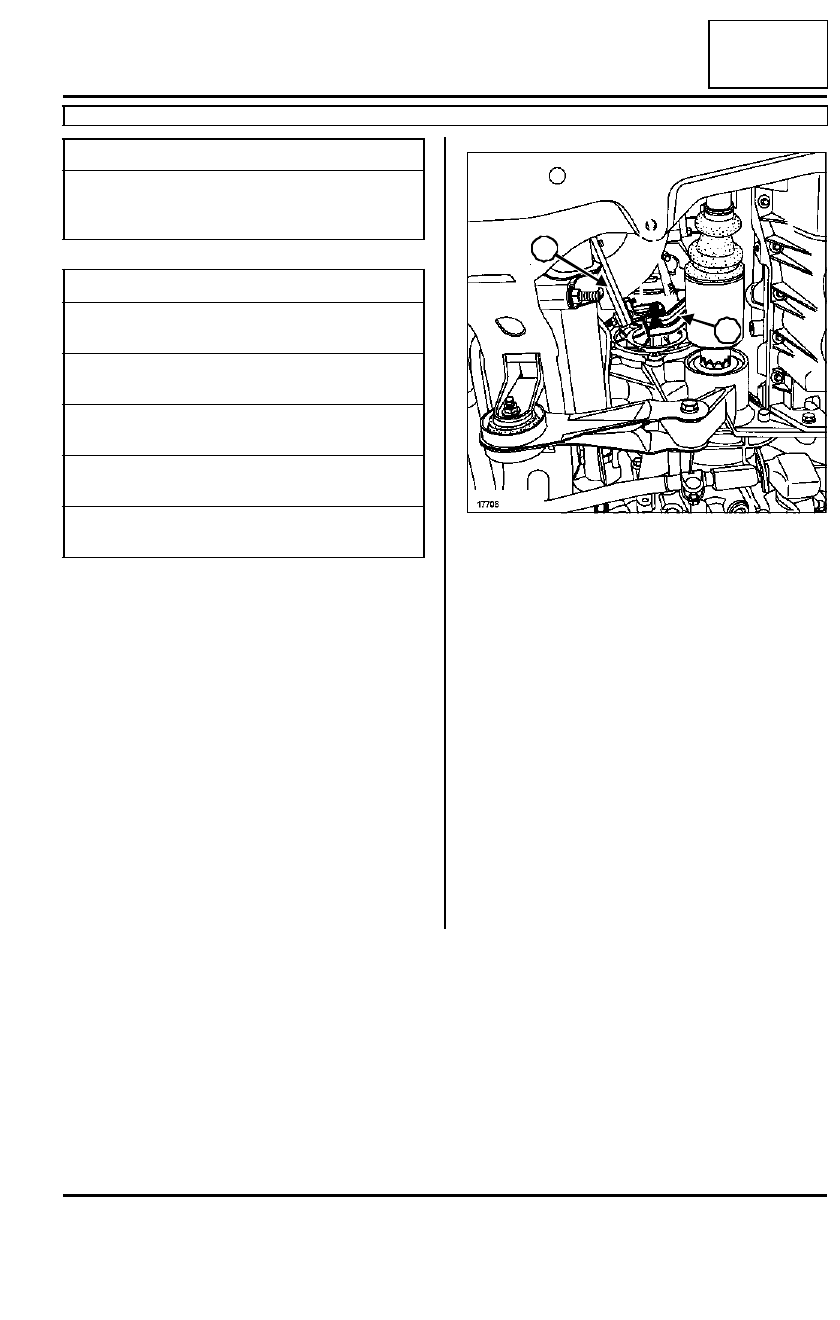

- la muleta caja de velocidades - catalizador de es-

cape (1),

- la muleta caja de velocidades motor (2).

Utillaje especializado indispensable

Bvi. 1559

Llave para extraer los
tornillos de la tapa de
reenvío.

Pares de apriete

m

tornillos de fijación de la
tapa del diferencial

3,4 daN.m

bulones del pie del
amortiguador

18 daN.m

tuerca de la rótula infer-
ior

8 daN.m

tuerca de rótula de
dirección

4 daN.m

tornillos de la pinza de
estribo

2,5 daN.m

17706

1

2

21A

-

14

CAJA DE VELOCIDADES MECÁNICA

Junta de la tapa del diferencial: Extracción - Reposición

JC7

21A

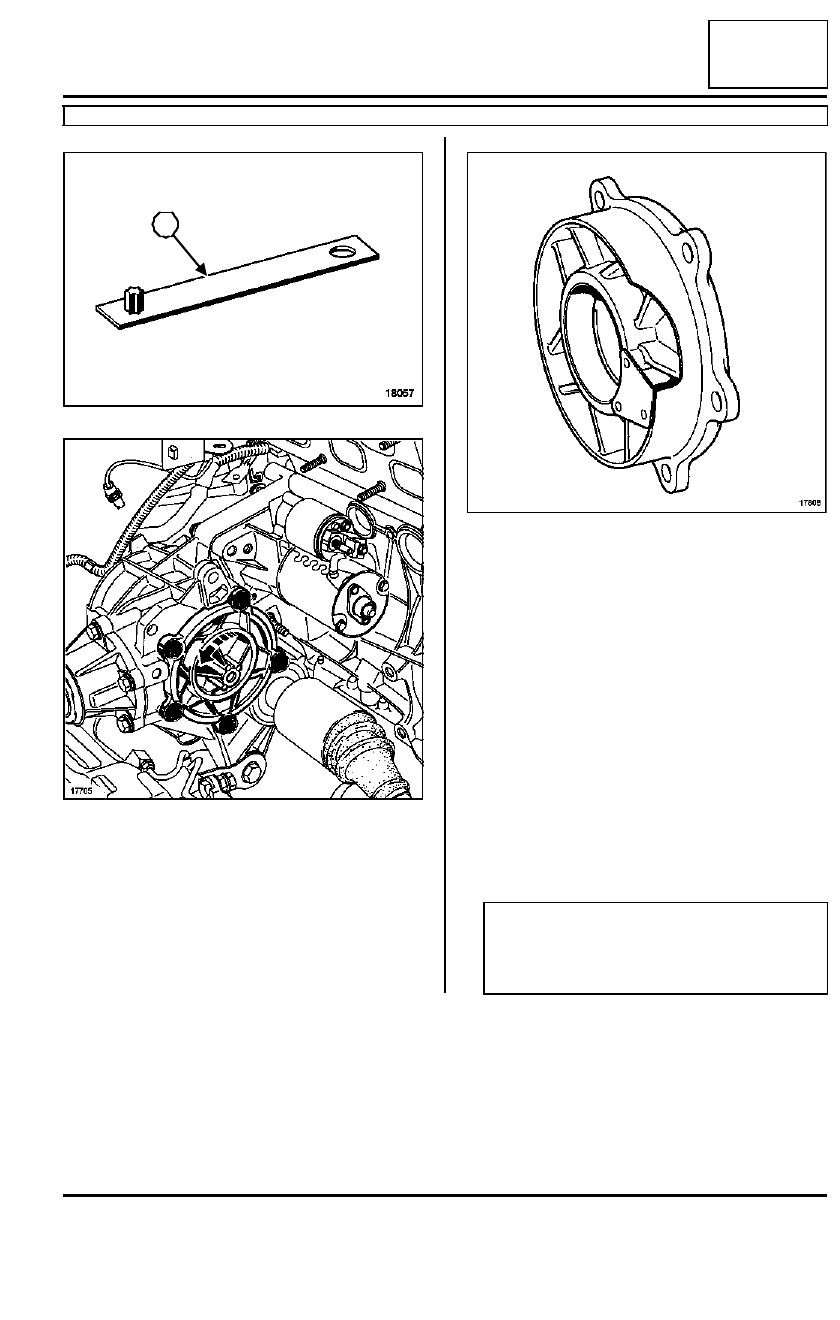

Extraer los cinco tornillos de fijación de la tapa del
diferencial mediante el útil (Bvi. 1559)(3).

Efectuar una rotación de la tapa según la flecha.

Quitar la tapa de diferencial.

REPOSICIÓN

Colocar la junta tórica.

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los tornillos de fijación de la tapa del diferencial

(3,4 daN.m),

- los  bulones del pie del amortiguador  (18

daN.m),

- la tuerca de la rótula inferior (8 daN.m),

- la tuerca de rótula de dirección (4 daN.m),

- los tornillos de la pinza de estribo  (2,5 daN.m).

Efectuar el llenado de la caja de velocidades.

18057

17705

3

17808

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

21A

-

15

CAJA DE VELOCIDADES MECÁNICA

Junta de salida del diferencial: Extracción - Reposición

JB1 o JB3 o JC5 o JC7

21A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar la caja de velocidades (ver 21A, Cajas de
velocidades mecánica: Extracción - Reposi-
ción).

Extraer la rueda.

Extraer:

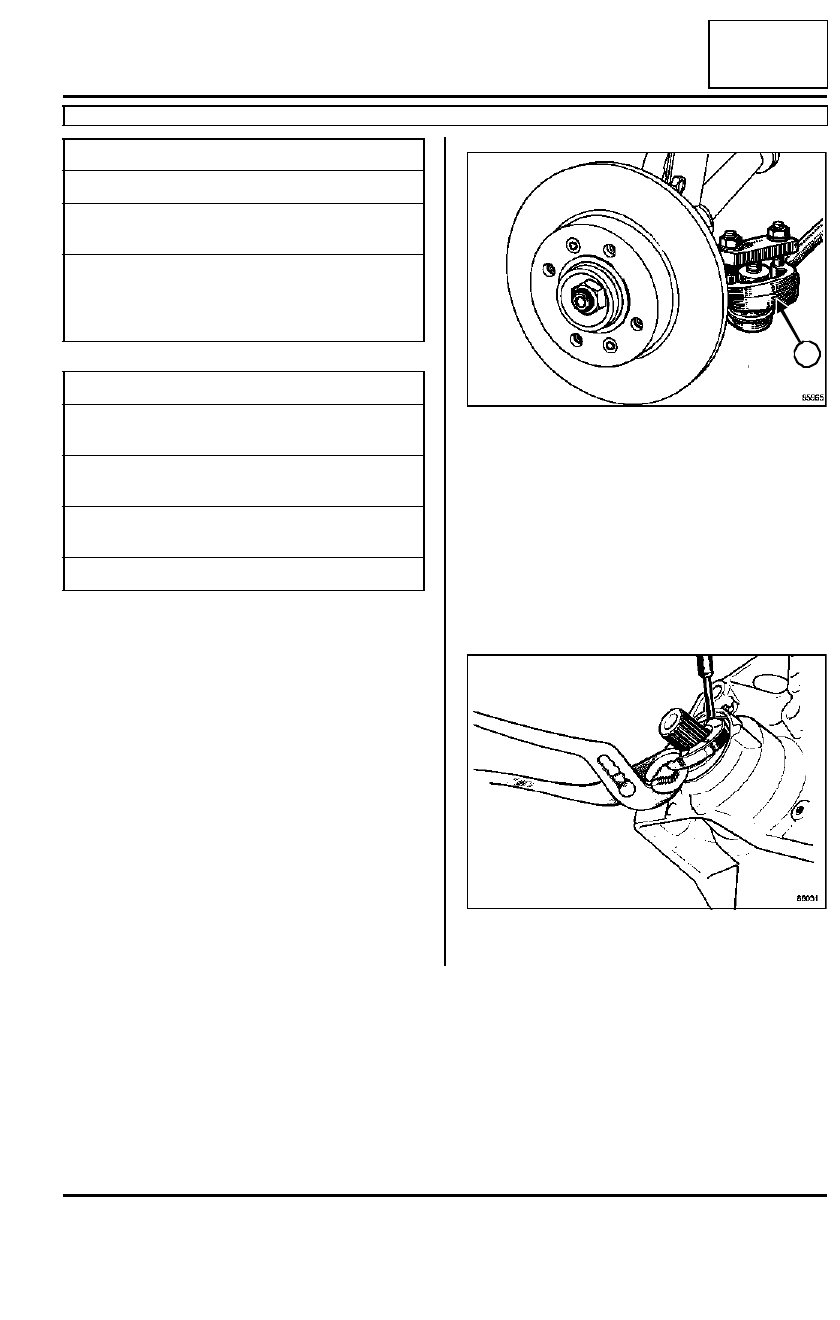

- la rótula de dirección mediante el útil (Tav. 476)(1),

- la tuerca de transmisión,

- los dos tornillos de fijación del soporte del estribo.

Fijar el estribo al muelle de suspensión.

Extraer los bulones del pie del amortiguador.

Bascular el portamanguetas.

Extraer la transmisión.

Extraer la junta de salida del diferencial.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Bvi. 945

Mandril para colocar la
junta del planetario

Bvi. 1058

Mandril para montar la
junta de estanquidad
de salida de la caja,
lado diferencial

Pares de apriete

m

tornillo de la rótula de
dirección

3,5 daN.m

bulones de fijación del
pie del amor tiguador

18 daN.m

tornillos de fijación de
los estribos de freno

10 daN.m

tuerca de transmisión

28 daN.m

85965

86031

1

21A

-

16

CAJA DE VELOCIDADES MECÁNICA

Junta de salida del diferencial: Extracción - Reposición

JB1 o JB3 o JC5 o JC7

21A

REPOSICIÓN

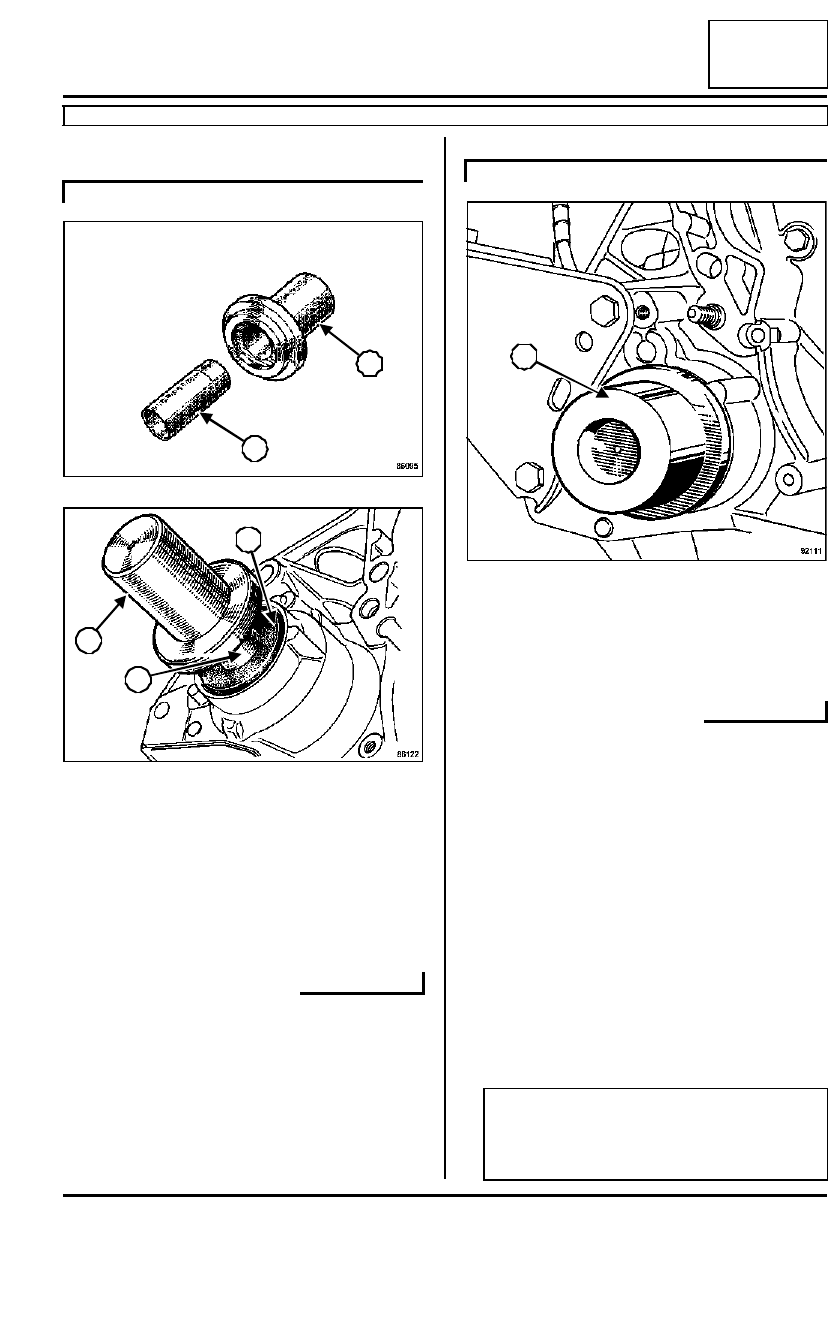

La reposición de la junta mediante el útil (Bvi. 945)
compuesta:

- de un protector de la junta (2),

- de un útil que se encarga de la colocación de la

junta (3).

Poner el protector (2) aceitado en el planetario.

Posicionar la junta (4) aceitada con el útil (3).

La reposición de la junta mediante el útil (Bvi.
1058)(5) y del protector del útil (Bvi. 945).

Poner el protector aceitado en el planetario.

Posicionar la junta aceitada con el útil (5).

Untar las acanaladuras del árbol de grasa MO-
LYKOTE BR2.

Colocar la junta sobre el planetario.

Colocar la transmisión.

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- el tornillo de la rótula de dirección  (3,5 daN.m),

- los bulones de fijación del pie del amortiguador

(18 daN.m),

- los tornillos de fijación de los estribos de freno

(10 daN.m),

- la tuerca de transmisión (28 daN.m).

Efectuar el llenado de aceite de la caja de velocida-
des.

JB1

86095

86122

3

2

3

2

4

JB3 o JC5 o JC7

92111
