Renault Kangoo. Manual - parte 258

21A

-

9

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Sustitución

JC5

21A

EXTRACCIÓN

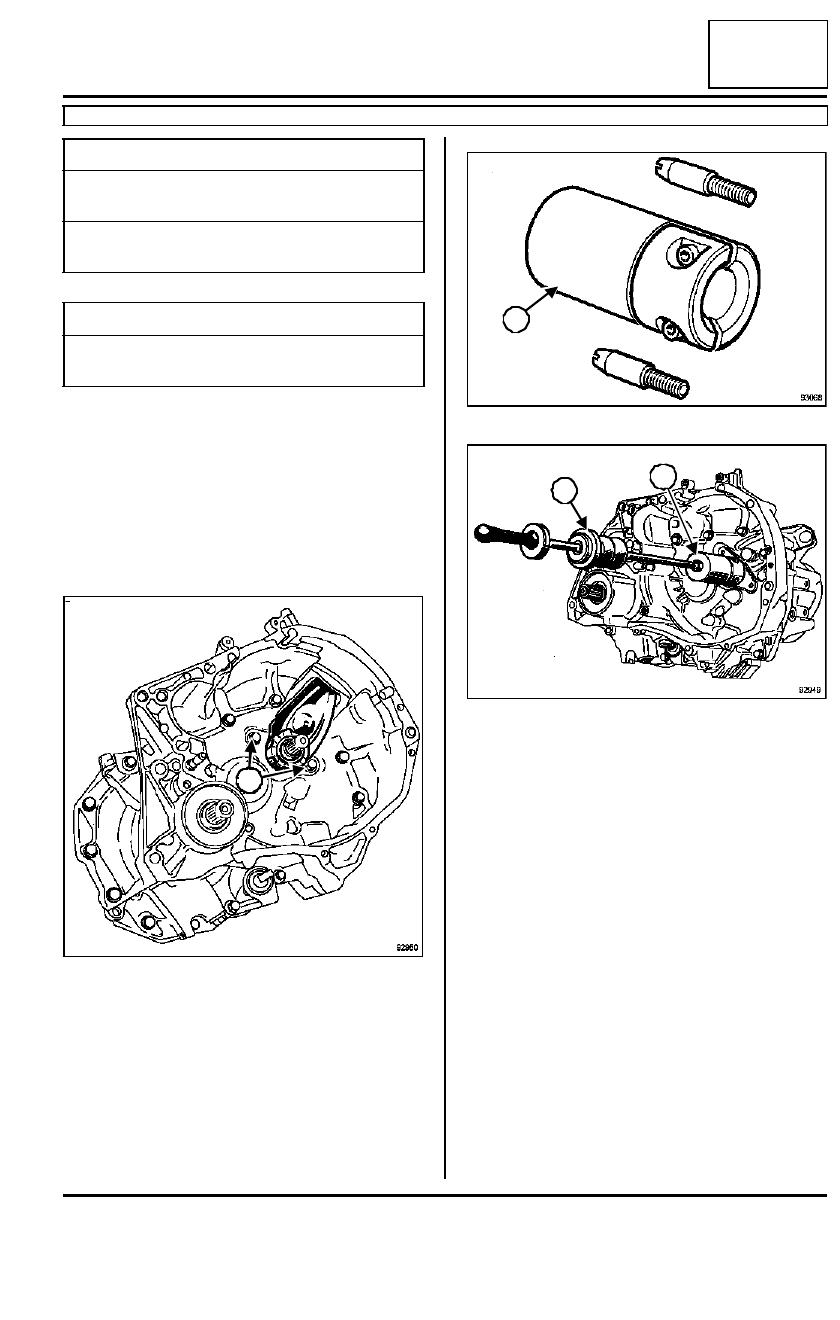

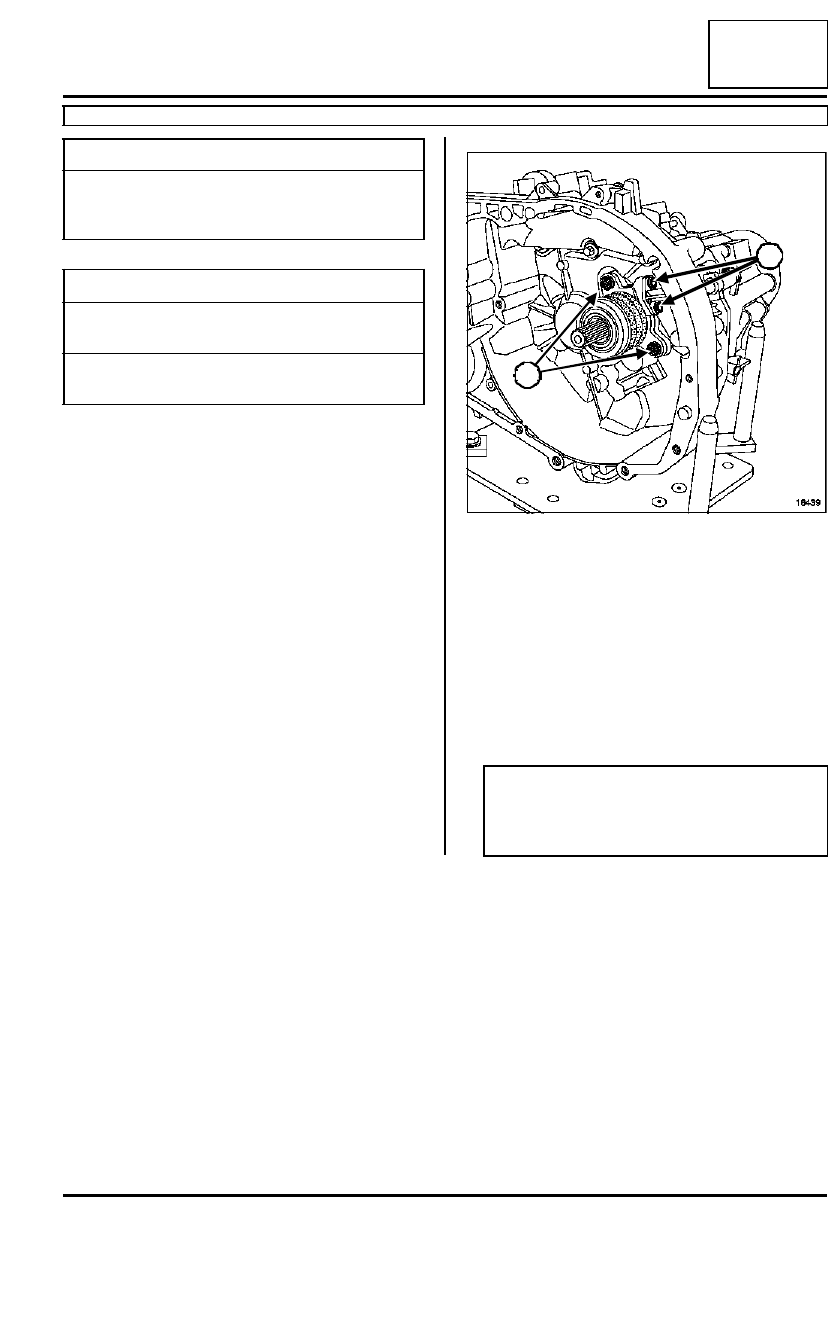

Esta operación se efectúa tras haber extraído la
caja de velocidades (ver 21A, Caja de velocidades
automática: Extracción - Reposición).

La junta labiada del árbol primario está ensamblada
sobre el tubo-guía de tope y provisto de un protector
para no dañar el labio cuando se le haga pasar por
las acanaladuras.

Retirar el tope y la horquilla del embrague por el in-
terior del cárter.

Quitar los dos tornillos (1) de fijación del tubo-guía.

Apretar:

- el útil (Emb. 1163)(2) en el tubo-guía,

- el útil (Emb. 880)(3) sobre el útil (Emb. 1163).

Extraer el tubo-guía del cárter de la caja de veloci-
dades.

Extraer la junta labiada del tubo-guía con ayuda de
dos destornilladores.

Sustituir imperativamente el conjunto "tubo-guía jun-
ta labiada" tras cada extracción.

REPOSICIÓN

Colocar el conjunto"tubo-guía junta labiada y protec-
tor" en el útil (Emb. 1163).

Vigilar el correcto apoyo de la platina del tubo-guía
sobre el útil (Emb. 1163).

Aceitar la parte exterior de la junta y su zona de con-
tacto en el árbol primario.

Utillaje especializado indispensable

Emb. 1163

Colocación del tubo
guía de tope

Emb. 880

Extractor de pasado-
res

Pares de apriete

m

tornillos de fijación del
tubo-guía

2,4 daN.m

92950

1

93068

92949

2

2

3

21A

-

10

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Sustitución

JC5

21A

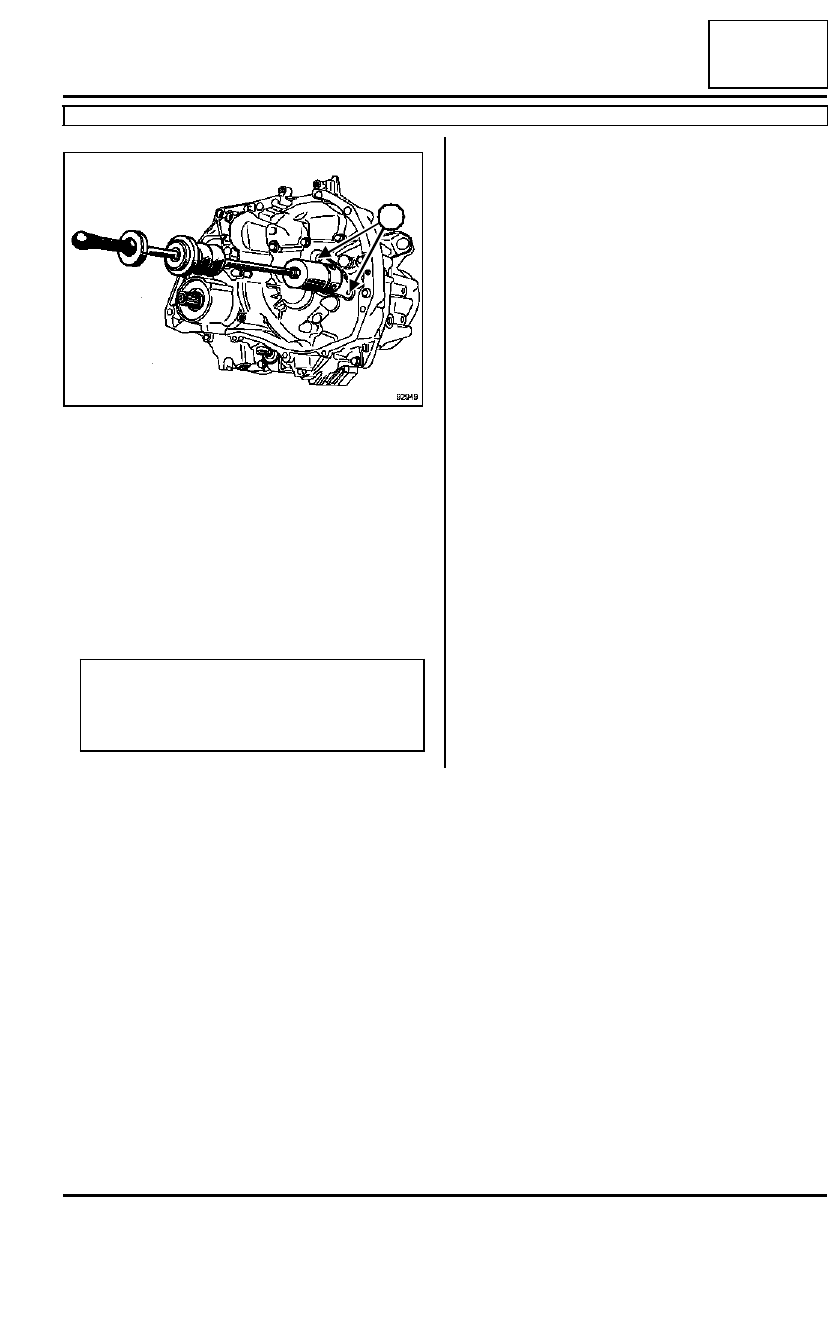

Enroscar los dos espárragos (4) del útil (Emb. 1163)
en lugar de los dos tornillos de fijación del tubo-guía.

Realizar la colocación cuidando de que se manten-
ga la perpendicularidad del útil respecto al cárter.

Retirar el protector y el útil.

Controlar el apoyo de la platina sobre el cárter.

Apretar al par los dos tornillos de fijación del
tubo-guía  (2,4 daN.m).

Proceder en el sentido inverso de la extracción.

92949

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

4

21A

-

11

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Sustitución

JC7

21A

EXTRACCIÓN

Esta operación se efectúa tras haber extraído la
caja de velocidades (ver 21A, Caja de velocidades
mecánica: Extracción - reposición).

Extraer:

- los dos tornillos (1) de fijación del receptor del em-

brague sobre el tope,

- el receptor hidráulico,

- los dos tornillos (2) de fijación del tope del embra-

gue en la campana del embrague,

- el tope del embrague.

Para evitar dañar el receptor de embrague, no en-
grasar el árbol del embrague.

Utillaje especializado indispensable

Bvi. 1601

Útil para colocar la
junta del árbol prima-
rio

Pares de apriete

m

tornillos de fijación del
tope del embrague

2,1 daN.m

tornillos de fijación del
receptor del embrague

0,9 daN.m

18439

ATENCIÓN

No hacer funcionar nunca el sistema cuando el
receptor esté extraído, bajo riesgo de expulsión
del pistón hidráulico y del tope del receptor.

1

2

21A

-

12

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Sustitución

JC7

21A

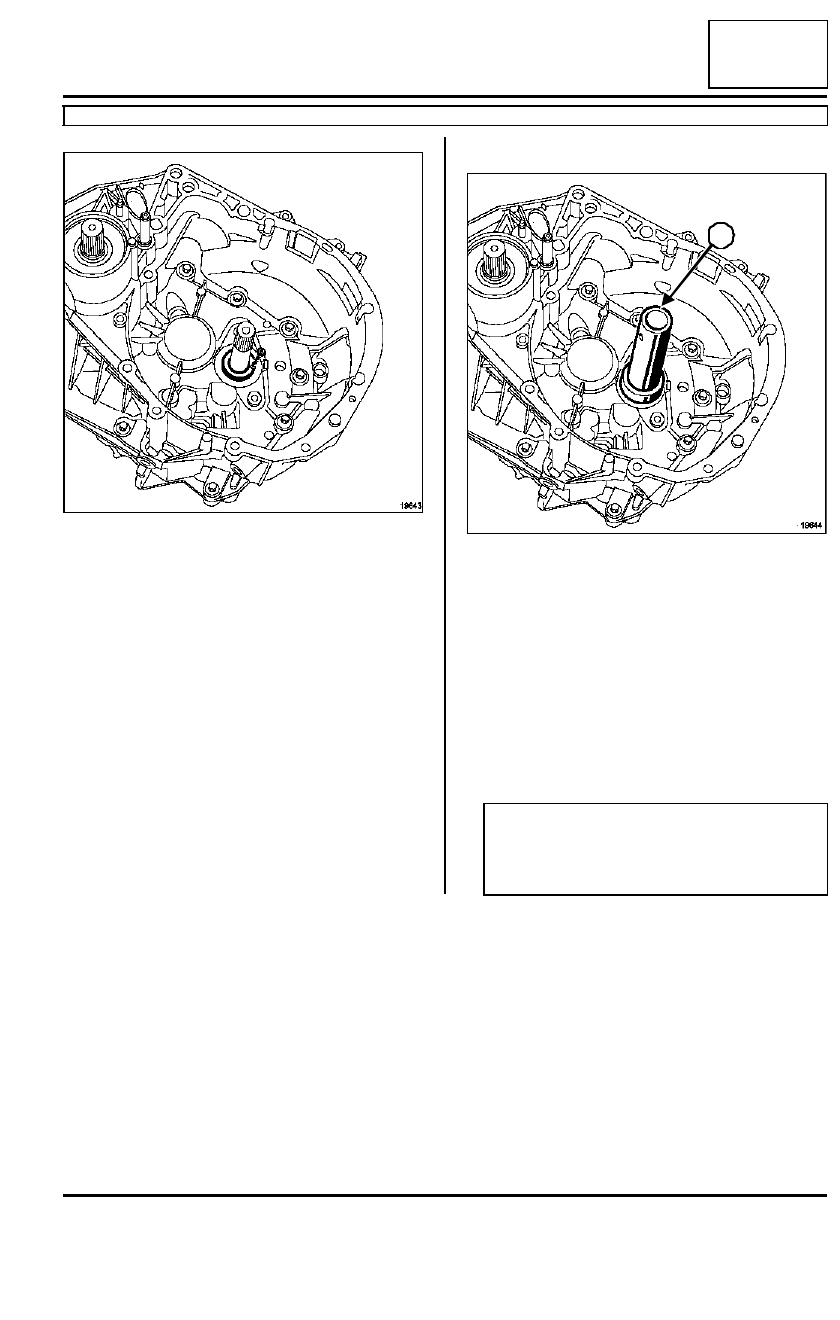

Colocar un tornillo en la junta labiada del árbol de
embrague.

Extraer la junta labiada del árbol de embrague con
ayuda de una pinza.

REPOSICIÓN

Colocar la junta nueva provista de su protector con
ayuda del útil (Bvi. 1601)(3).

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los  tornillos de fijación del tope del embrague

(2,1 daN.m),

- los tornillos de fijación del receptor del embra-

gue  (0,9 daN.m).

Efectuar la purga del mando del embrague (consul-
tar Circuito del embrague: Purga).

19643

19644

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

3
