21A

-

5

CAJA DE VELOCIDADES MECÁNICA

Ingredientes

21A

Tipo

Envase

Órgano

MOLYKOTE BR2

Bote de 1 kg

Acanaladuras

LOCTITE 518

Jeringa de 24 ml

Caras de ensamblado de los
cárteres

RHODORSEAL 5661

Tubo de 100 g

Tapones roscados y contac-
tores

21A

-

6

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Sustitución

JB1 o JB3

21A

EXTRACCIÓN

(1)Pinza de apriete

(2)Manguito

(3)Aforador

(4)Llave

(5)Casquillo hendido

Esta operación se efectúa tras haber extraído la
caja de velocidades.

La junta labiada y el rodamiento del árbol primario
son solidarios del tubo guía del tope. La lubrificación
está asegurada mediante un orificio que comunica
con el diámetro interno del cárter.

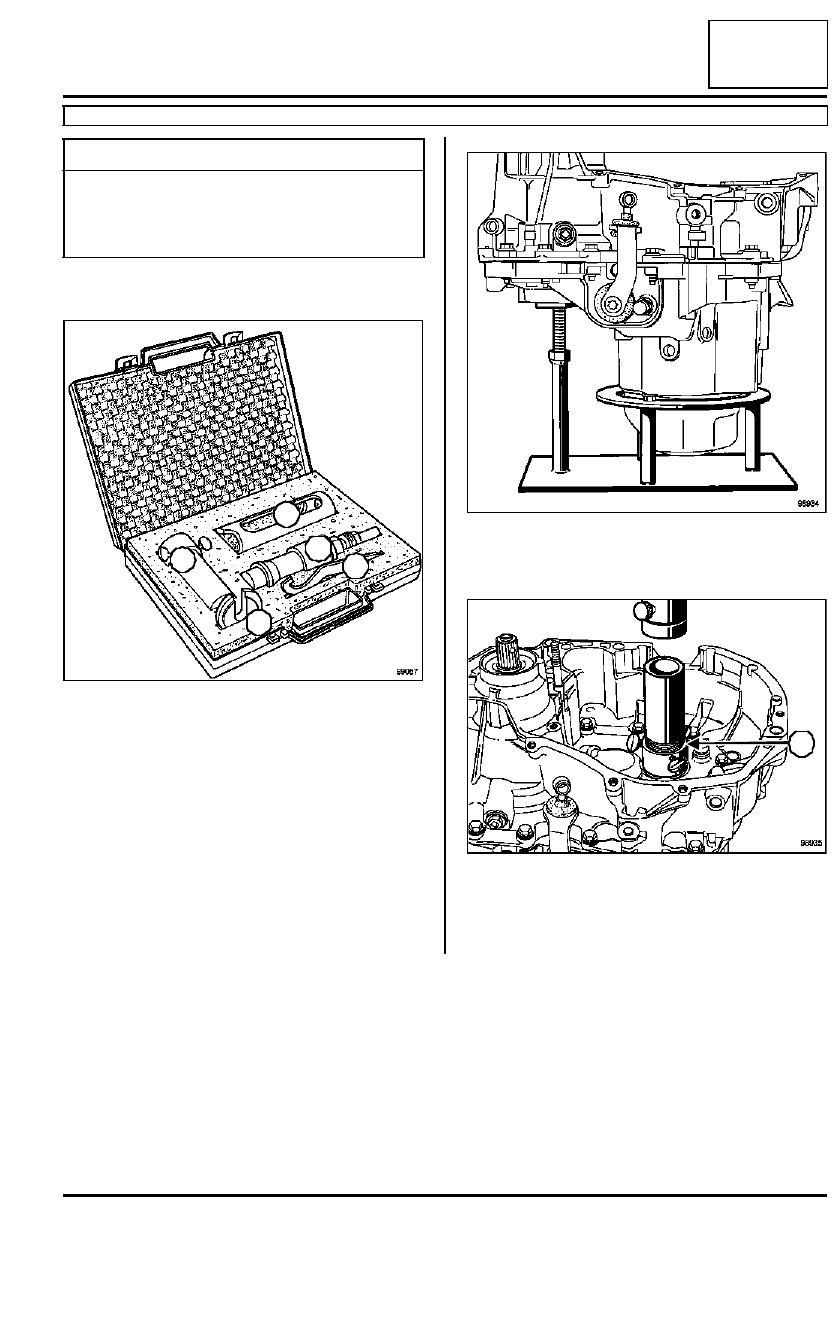

Posicionar la caja de velocidades sobre el soporte.

Ajustar si es necesario el apoyo regulable.

Marcar la cota de enmangado del tubo-guía con
ayuda del cursor (1) del útil (Bvi. 1445) para poder
garantizar el correcto posicionamiento en la reposi-
ción.

Utillaje especializado indispensable

Bvi. 1445

Utillaje para extraer y
colocar el tubo guía de
la caja de velocidades
"JB"

99057

1

2

3

4

5

98934

98935

1

21A

-

7

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Sustitución

JB1 o JB3

21A

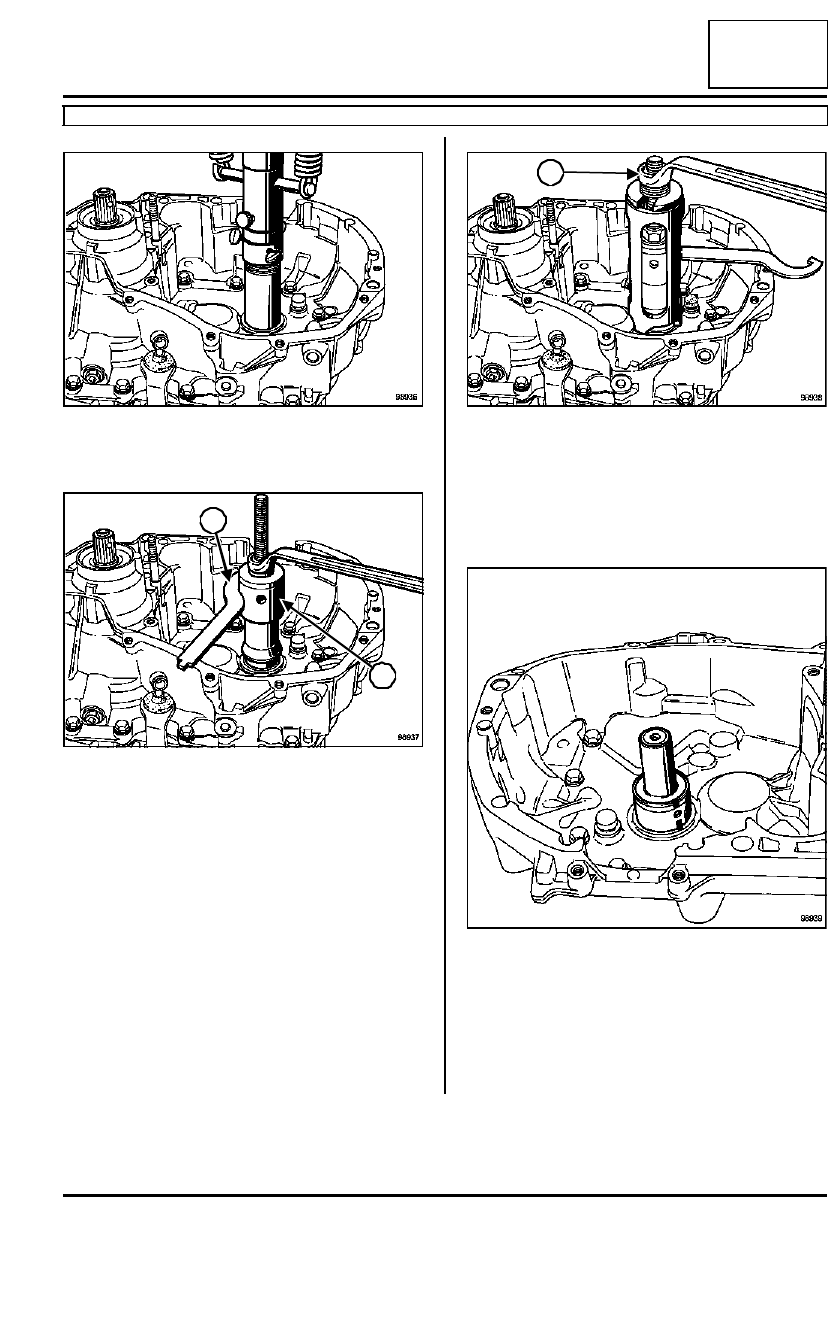

Despegar ligeramente el tubo-guía con la prensa.

Desengrasar el tubo-guía.

Colocar la pinza de apriete (2) sobre el tubo.

Inmovilizar la pinza de apriete (2) con ayuda de la
llave (3).

Apretar fuertemente la tuerca.

Colocar el forro y el casquillo hendido.

Actuar en la tuerca superior (4).

Extraer con suavidad el tubo-guía.

REPOSICIÓN

Trazar una marca sobre el cárter del embrague ali-
neada con el orificio de engrase.

Colocar la pieza nueva sobre el cárter del embra-
gue.

Alinear el orificio de engrase del rodamiento del
tubo-guía enfrente del orificio de engrase del cárter
del embrague.

98936

98937

2

3

98938

98939

4

21A

-

8

CAJA DE VELOCIDADES MECÁNICA

Junta labiada del árbol primario: Sustitución

JB1 o JB3

21A

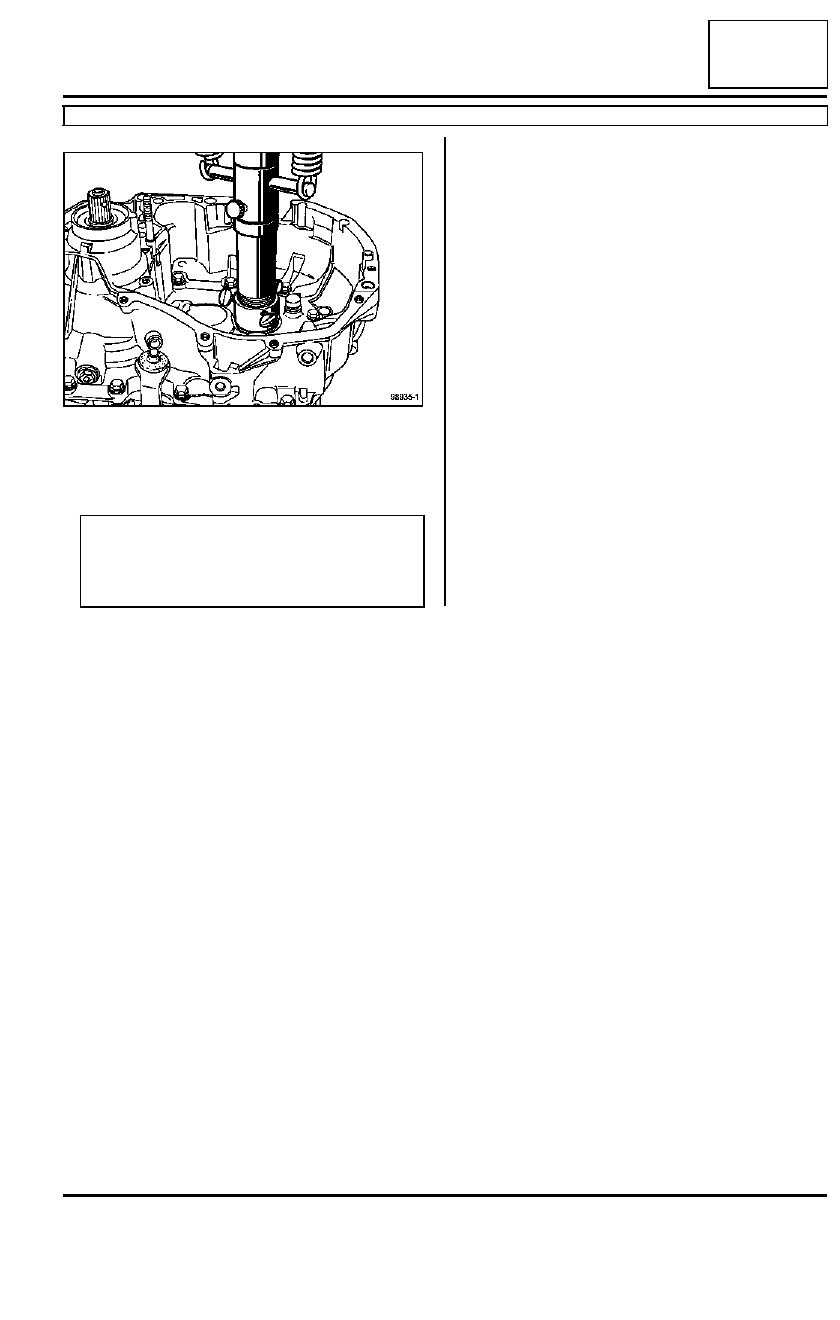

Colocar la pieza hasta el enrasado con el cárter del
aforador.

Proceder en el sentido inverso de la extracción.

98935-1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).
