Renault Kangoo. Manual - parte 244

19C

-

3

DEPÓSITO

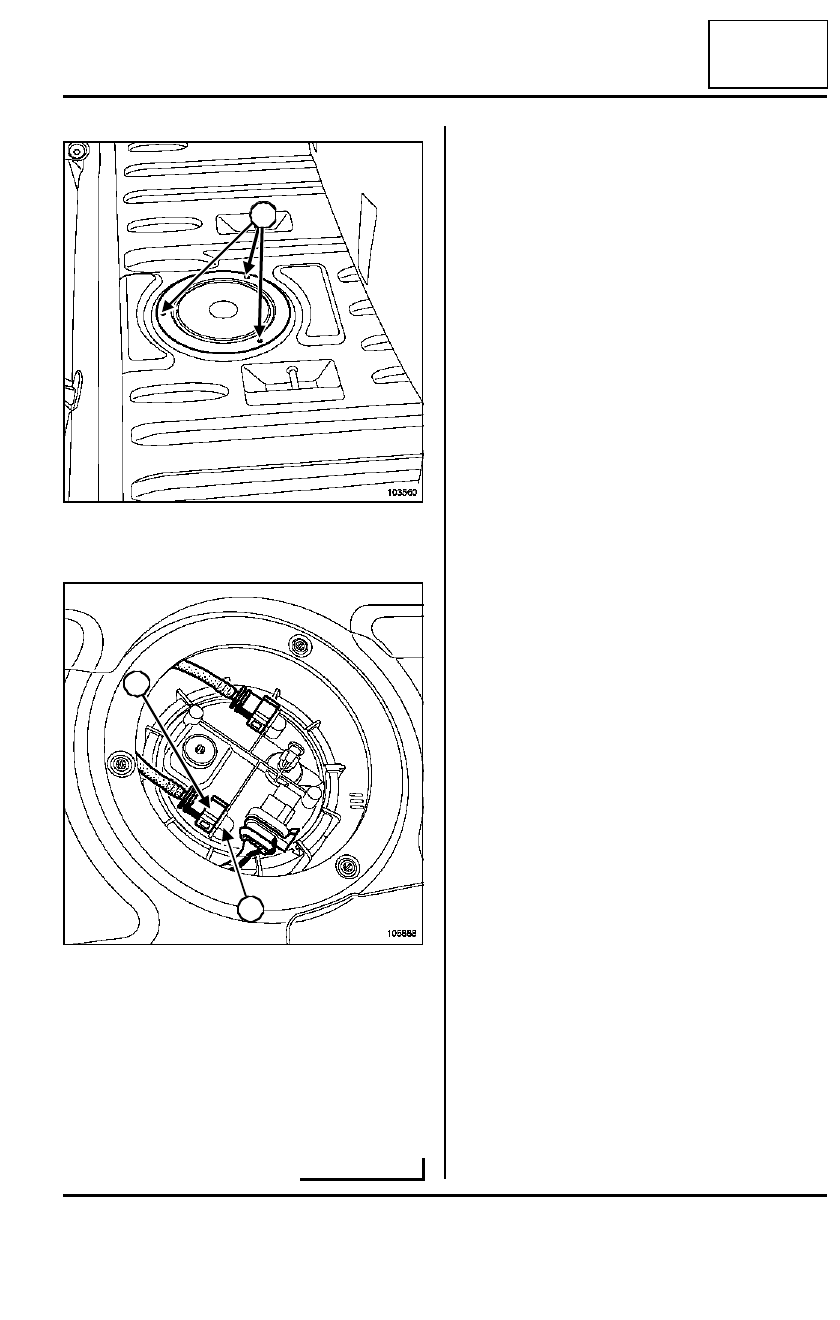

Vaciado del depósito de carburante

19C

Quitar los tornillos de fijación (1) del obturador de la
tapa de inspección.

Desconectar el racor rápido verde de alimentación
(2).

Prever la caída de carburante.

Conectar el tubo de goma de la bomba de transva-
se neumática para vaciado del depósito gasolina
o diesel  en el racor de alimentación (A).

Vaciar el depósito.

103560

105888

1

1

1

A

2

19C

-

4

DEPÓSITO

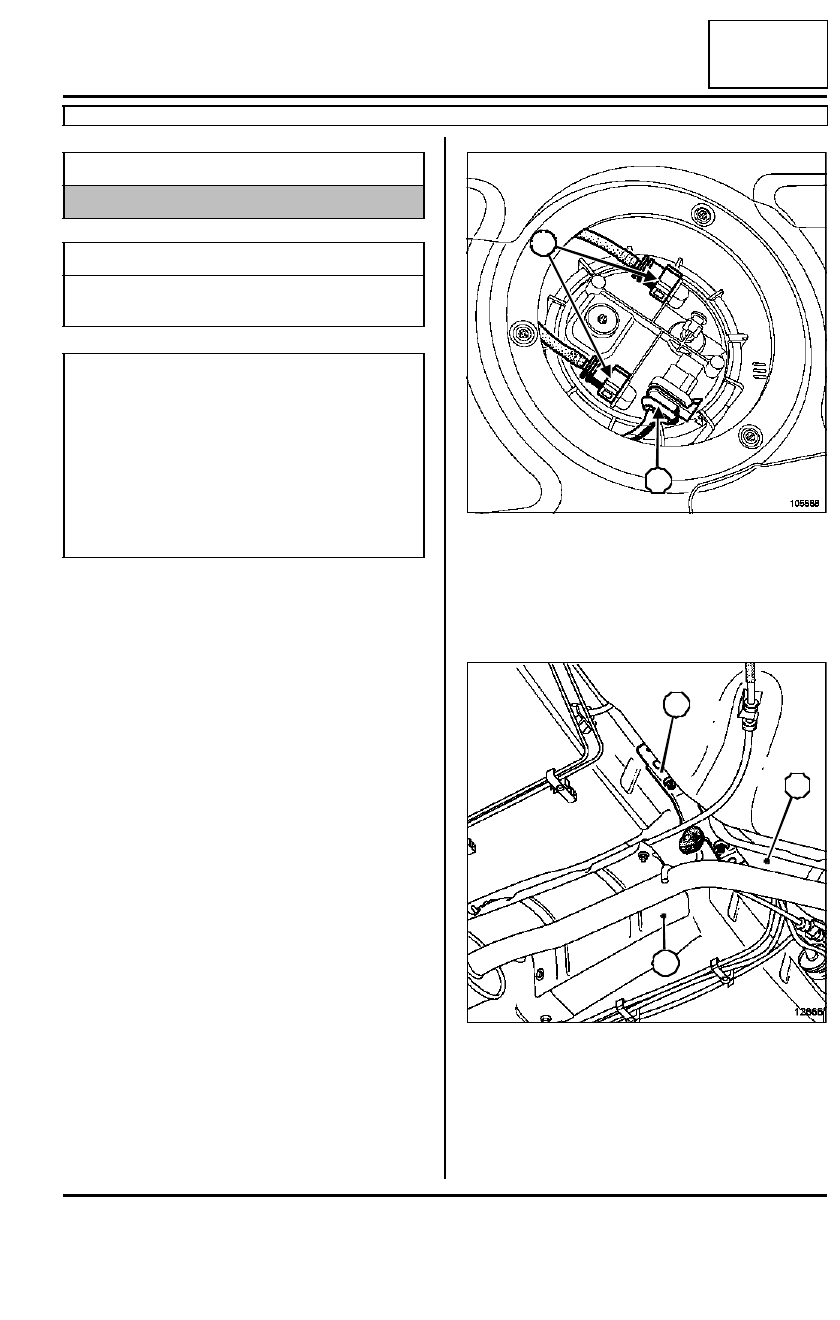

Depósito de carburante: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

19C

EXTRACCIÓN

Vaciar el depósito (consultar 19C, Depósito, Vacia-
do del depósito de carburante).

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Desconectar el conector eléctrico (1) y el o los raco-
res encajables (2) (según versión).(consultar 19C,
Depósito, Bomba-aforador-filtro).

Prever la caída de carburante.

Levantar el vehículo.

Extraer:

- la abrazadera del escape de la línea intermedia,

- la patilla de fijación del escape en el centro del ve-

hículo.

- la pantalla térmica (3) situada bajo los cables del

freno de mano,

Material indispensable

gato de órganos

Pares de apriete

m

tornillos de fijación del
depósito

2,1 daN.m

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar ni acercar objetos incandescentes a la

zona de trabajo,

- prestar atención a las proyecciones de carburante

desconectando el racor,

- proteger las zonas sensibles a la caída de carbu-

rante.

105888

12866

1

2

5

4

3

19C

-

5

DEPÓSITO

Depósito de carburante: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

19C

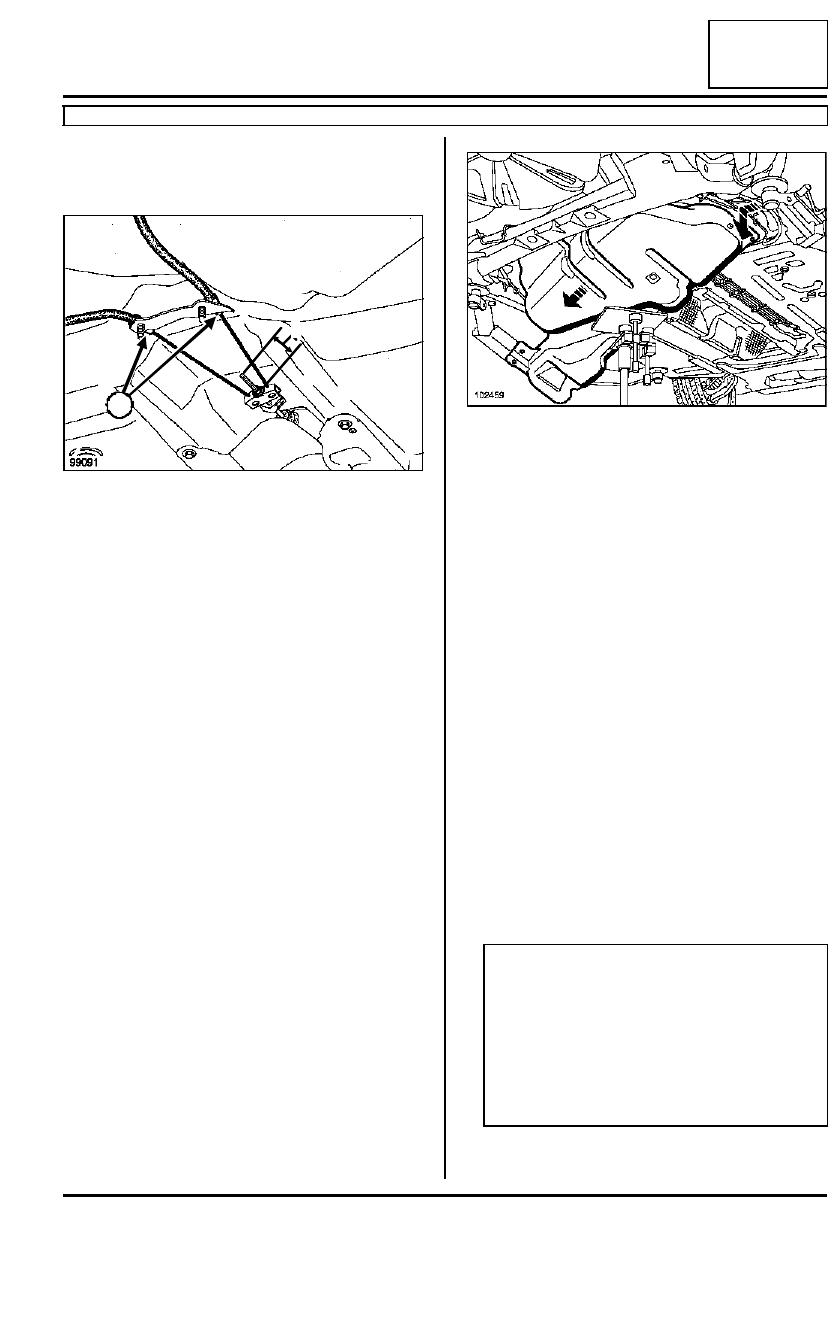

- la pantalla térmica (4) situada bajo el depósito y

por encima de la línea de escape,

- la patilla (5) de fijación de la línea de escape.

Desconectar el filtro de gasolina exterior (si está
equipado).

Bascular el escape sobre el lado derecho del vehí-
culo.

Medir la cota (X) antes de desreglar el dispositivo de
reglaje del freno de mano.

Desreglar el dispositivo para extraer los cables iz-
quierdo y derecho (así como la retención de plástico
del cable (6)).

Desconectar:

- el tubo de desgaseado en el llenado,

- la boca de llenado (consultar 19C, Depósito, boca

de llenado).

Desgrapar del depósito:

- los cables del freno de mano,

- los tubos hidráulicos de frenado,

- los tubos de carburante,

- los cableados traseros de las coronas dentadas

del ABS.

Colocar el gato de órganos bajo el depósito.

Quitar los cinco tornillos de fijación del depósito.

Extraer el depósito haciéndolo girar alrededor de la
línea de escape.

No deteriorar los tubos del freno ni los cables del
freno de estacionamiento.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación del depósito
(2,1 daN.m).

Verificar:

- el encajado de los racores de los tubos de carbu-

rante,

- la ausencia de contacto bajo la carrocería de la

línea de escape,

- la correcta fijación de todas las pantallas térmicas

de la línea de escape,

- el reglaje del freno de mano.

Cebar el circuito de carburante poniendo varias ve-
ces el contacto sin arrancar.

99091

X

6

102459

ATENCIÓN

- Sustituir imperativamente cualquier pantalla tér-

mica deteriorada.

- Conectar la batería comenzando por el borne

positivo; efectuar los aprendizajes necesarios
((consultar 8, Equipamiento eléctrico)  ).

- Sustituir imperativamente las abrazaderas utili-

zadas por unas abrazaderas nuevas.

19C

-

6

DEPÓSITO

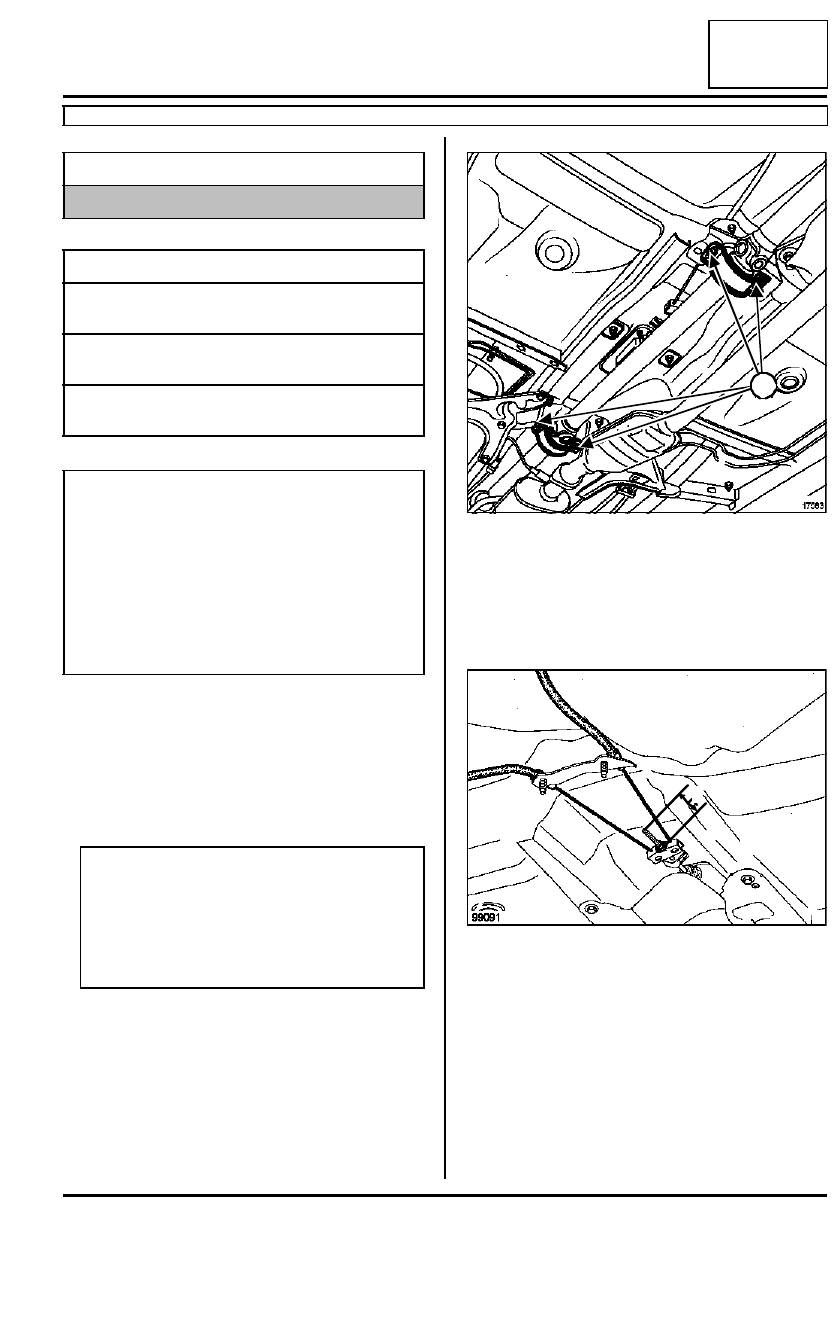

Depósito de carburante: Extracción - Reposición

CAMINO 4X4

19C

EXTRACCIÓN

Vaciar el depósito (consultar 19C, Depósito, vacia-
do del depósito de carburante).

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Desconectar el conector eléctrico y los racores rápi-
dos del conjunto "bomba-aforador" (consultar 19C,
Depósito, Bomba-aforador-filtro).

Prever la caída de carburante.

Levantar el vehículo.

Marcar la posición de los apoyos del árbol de trans-
misión (a) respecto a la carrocería. Colocar el gato
de órganos bajo el árbol de transmisión y extraer
éste.

Desconectar el filtro de gasolina exterior (versión
K4M).

Medir la cota (x) antes de desreglar el dispositivo de
reglaje del freno de mano.

Desreglar el dispositivo para extraer los cables de
freno del sistema.

Material indispensable

gato de órganos

Pares de apriete

m

tornillos de fijación del
depósito

2,1 daN.m

tornillos de fijación del
árbol de transmisión

3,5 daN.m

tornillos de fijación de la
cuna trasera

10,5 daN.m

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar ni acercar objetos incandescentes a la

zona de trabajo,

- prestar atención a las proyecciones de carburante

desconectando el racor,

- proteger las zonas sensibles a la caída de carbu-

rante.

Nota:

Durante esta operación, amarrar el vehículo al
elevador mediante una correa para evitar que se
desequilibre.

Para el procedimiento de colocación de la cinta
(consultar 04A, Medio de levantamiento).

17583

17583

A

A

A

X
