Renault Kangoo. Manual - parte 242

19B

-

12

ESCAPE

Catalizador: Extracción - Reposición

K9K, y 714 o 716 o 718

19B

Colocar el catalizador.

Apretar por orden y hasta hacer contacto:

- los tornillos de la muleta lateral en el motor,

- los tornillos de la muleta lateral en el catalizador,

- las tuercas de fijación del catalizador en el turbo-

compresor.

Apretar por orden y a los pares:

- los tornillos de la muleta lateral en el motor (4,4

daN.m),

- los  tornillos de muleta lateral en el catalizador

(2,6 daN.m),

- las tuercas de fijación del catalizador en el tur-

bocompresor (2,6 daN.m),

- el tornillo de la parte trasera del catalizador (2,1

daN.m).

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los espárragos de fijación de bajada del escape

(0,7 daN.m),

- las tuercas de fijación de bajada del escape (2,1

daN.m),

- la abrazadera del tubo de escape (2,1 daN.m),

- la tuerca de transmisión (28 daN.m),

- el tornillo de la rueda (10,5 daN.m).

Verificar la ausencia de contacto bajo la carrocería.

Nota:

Respetar el sentido del montaje de la junta entre
el catalizador y el turbocompresor.

Nota:

Verificar la ausencia de contacto entre el catali-
zador y el tubo de retorno de aceite del turbo-
compresor.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo; efectuar los aprendizajes necesarios,
(consultar  80A,  Batería: Extracción - reposi-
ción).

19B

-

13

ESCAPE

Catalizador: Extracción - Reposición

F9Q, y 790 – K4M, y 750

19B

Consultar 19B, Escape, Generalidades antes de in-
tervenir.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar:

- la batería empezando por el borne negativo,

- los conectores de las sondas de oxígeno.

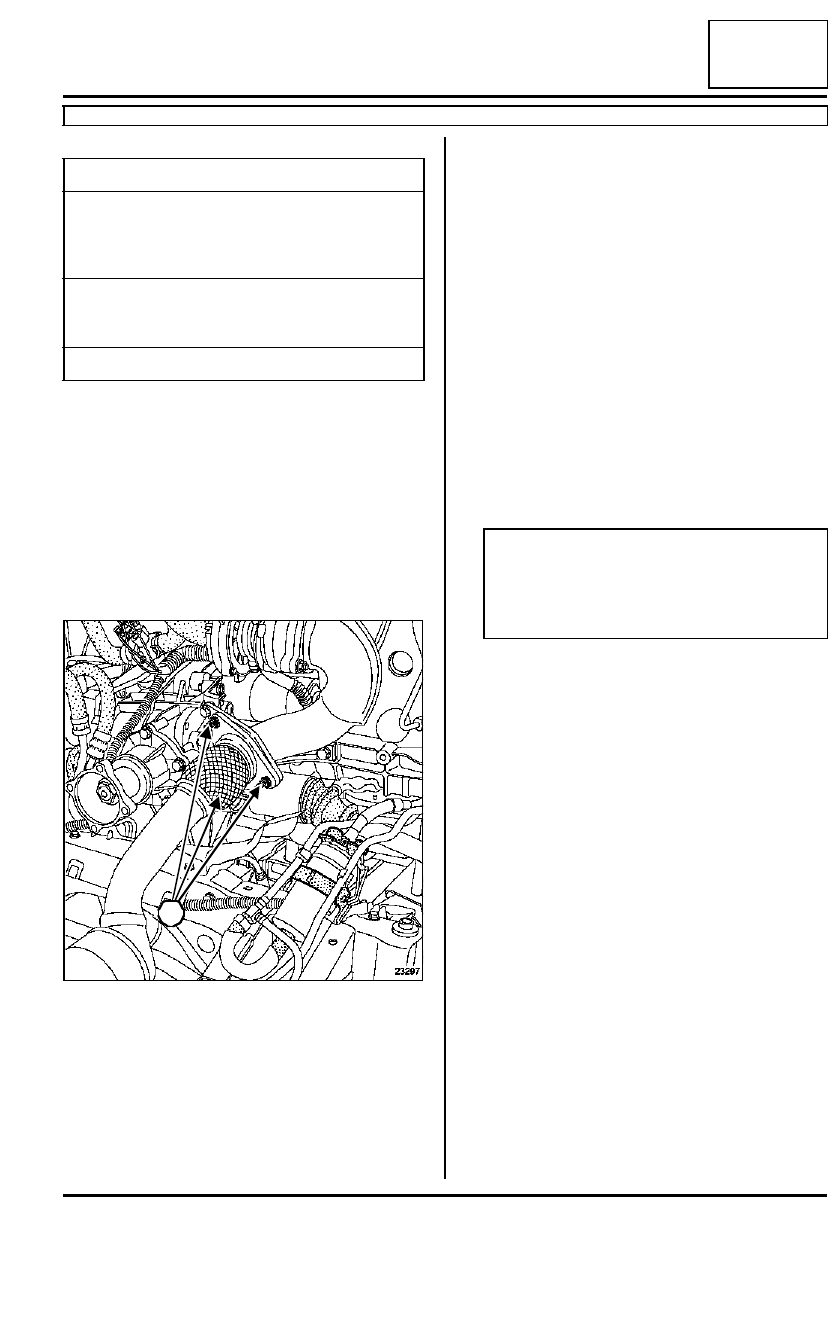

Extraer:

- las tres tuercas de fijación (1) de la unión entre el

catalizador y el tubo de salida del turbocompresor.

- La sonda posterior (MOTOR. K4M),

- la abrazadera de escape entre la unión cataliza-

dor-silencioso intermedio,

- el catalizador.

- la junta entre el catalizador y la salida de los colec-

tores.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Sustituir imperativamente la junta entre el cataliza-
dor y la salida de los colectores y la abrazadera de
escape.

Conectar la sonda de oxígeno (MOTOR. K4M).

Apretar a los pares:

- las tuercas de fijación de catalizador en el tubo

de salida del turbocompresor (2,1 daN.m),

- las  tuercas de fijación del catalizador en el si-

lencioso intermedio (2,1 daN.m),

- las sondas de oxígeno (4,5 daN.m).

Verificar la ausencia de contacto bajo la carrocería.

Pares de apriete

m

tuercas de fijación de
catalizador en el tubo
de salida del turbocom-
presor

2,1 daN.m

tuercas de fijación del
catalizador en el silen-
cioso intermedio

2,1 daN.m

sondas de oxígeno

4,5 daN.m

23297

1

1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

19B

-

14

ESCAPE

Catalizador: Extracción - Reposición

K9K, y 714 o 716 o 718

19B

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medio de levantamiento, Elevador
con toma bajo casco).

Desconectar la batería empezando por el borne ne-
gativo (consultar 80A, Batería, Batería: Extrac-
ción-Reposición).

Extraer:

- la rueda delantera derecha,

- la tapa del motor.

Extraer la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción-Reposición).

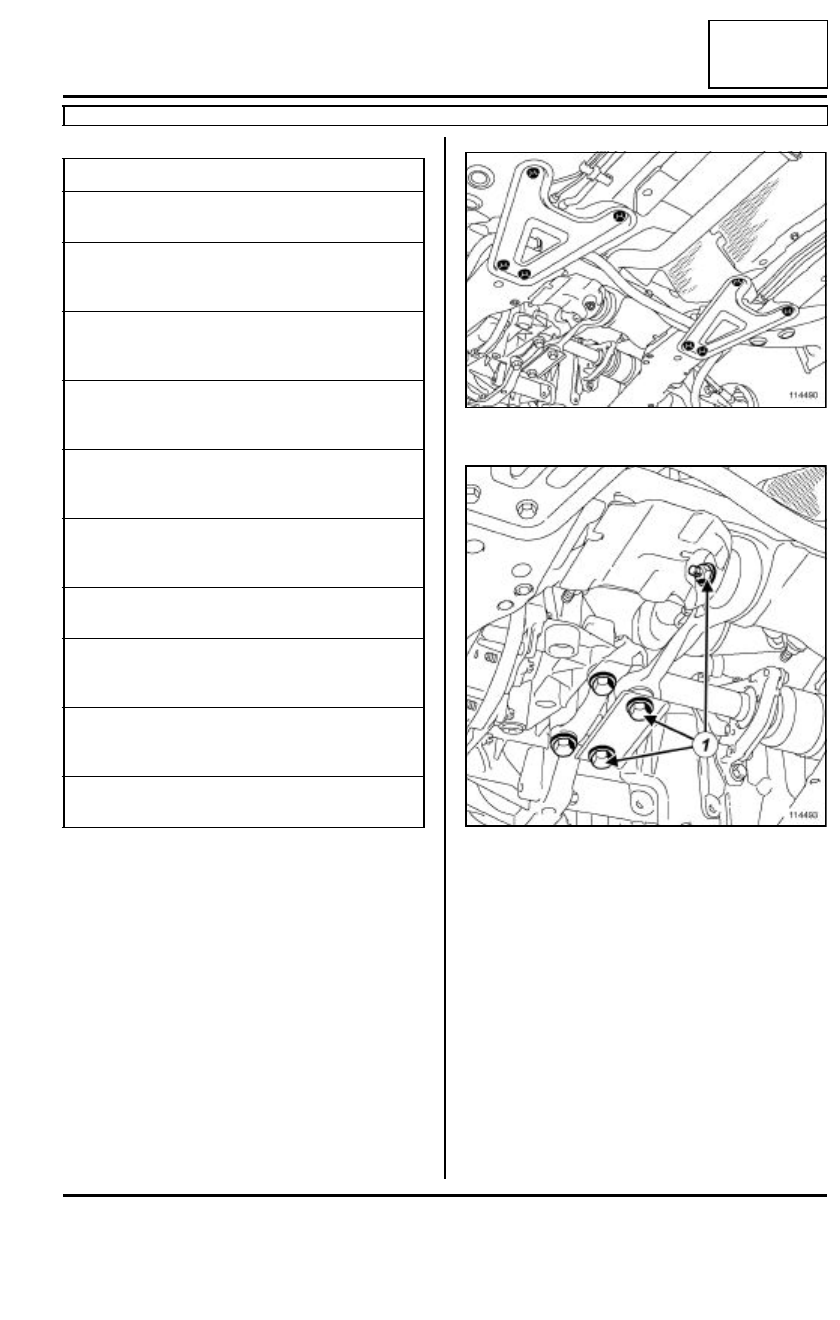

Extraer las fijaciones del tirante de la cuna.

Extraer las fijaciones (1) de la bieleta de recupera-
ción de par.

Pares de apriete

m

espárragos de salida
del turbocompresor

9 N.m

tuercas de fijación del
catalizador en el turbo-
compresor

26 N.m

tornillos de fijación de la
muleta anterior  en  el
motor

44 N.m

tornillo de fijación de la
muleta posterior en la
caja de velocidades

21 N.m

tornillos de fijación de la
muleta anterior  en  el
catalizador

26 N.m

tornillo de fijación de la
muleta posterior en el
catalizador

21 N.m

las tuercas de fijación
de la línea de escape

21 N.m

tornillos de fijación de la
bieleta de recuperación
de par en el motor

110 N.m

tornillo de fijación de la
bieleta de recuperación
de par en la carrocería

62 N.m

tornillos de fijación de
los tirantes de la cuna

21 N.m

114490

114493

19B

-

15

ESCAPE

Catalizador: Extracción - Reposición

K9K, y 714 o 716 o 718

19B

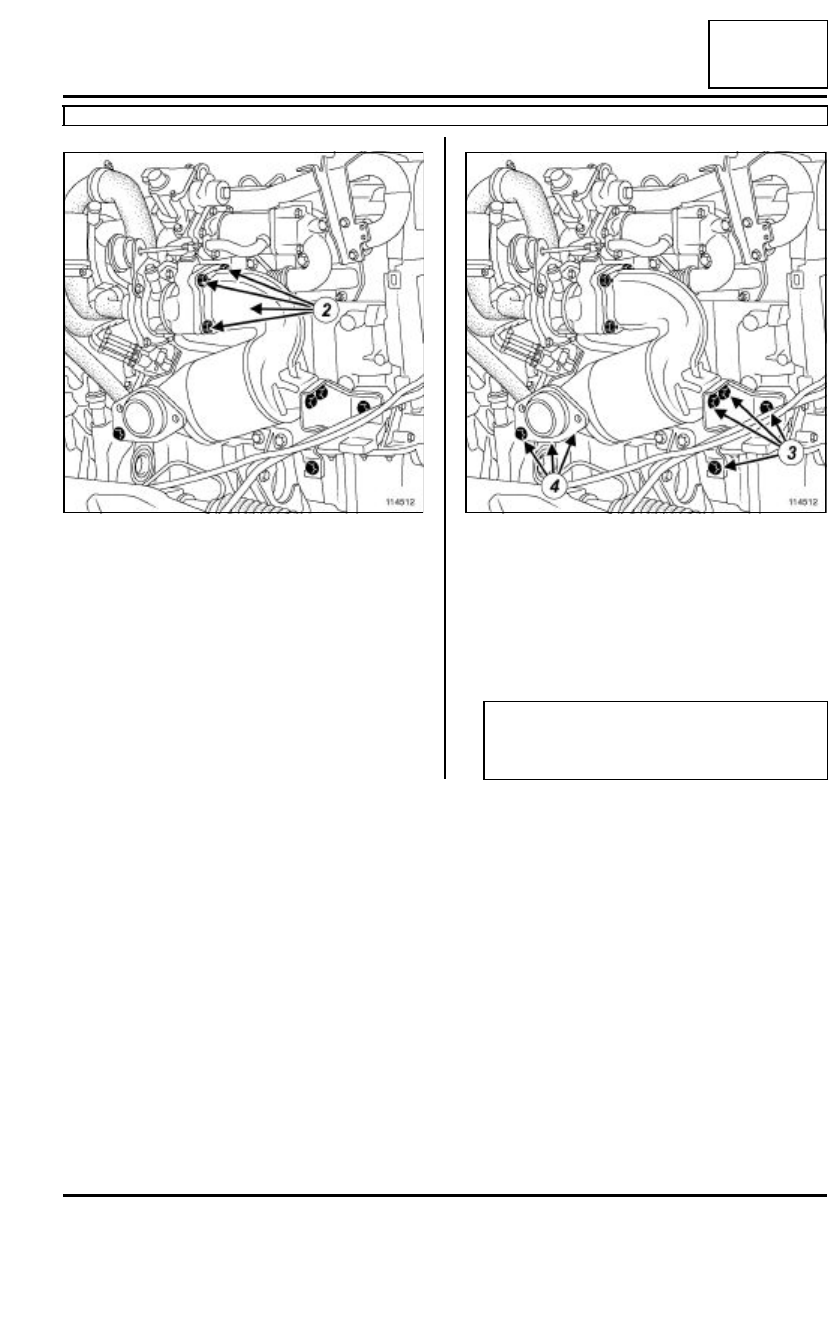

Quitar las tuercas de fijación (2) del catalizador en el
turbocompresor.

Quitar las dos tuercas de fijación de la línea de es-
cape en el catalizador.

Apartar el tubo de escape.

Extraer:

- los tornillos de fijación (3) de la muleta anterior del

catalizador,

- los tornillos de fijación (4) de la muleta posterior,

- las muletas anterior y posterior,

- el catalizador.

114512

114512

Nota:

Marcar el sentido del montaje de la junta entre el
catalizador y el turbocompresor.
