Renault Kangoo. Manual - parte 241

19B

-

8

ESCAPE

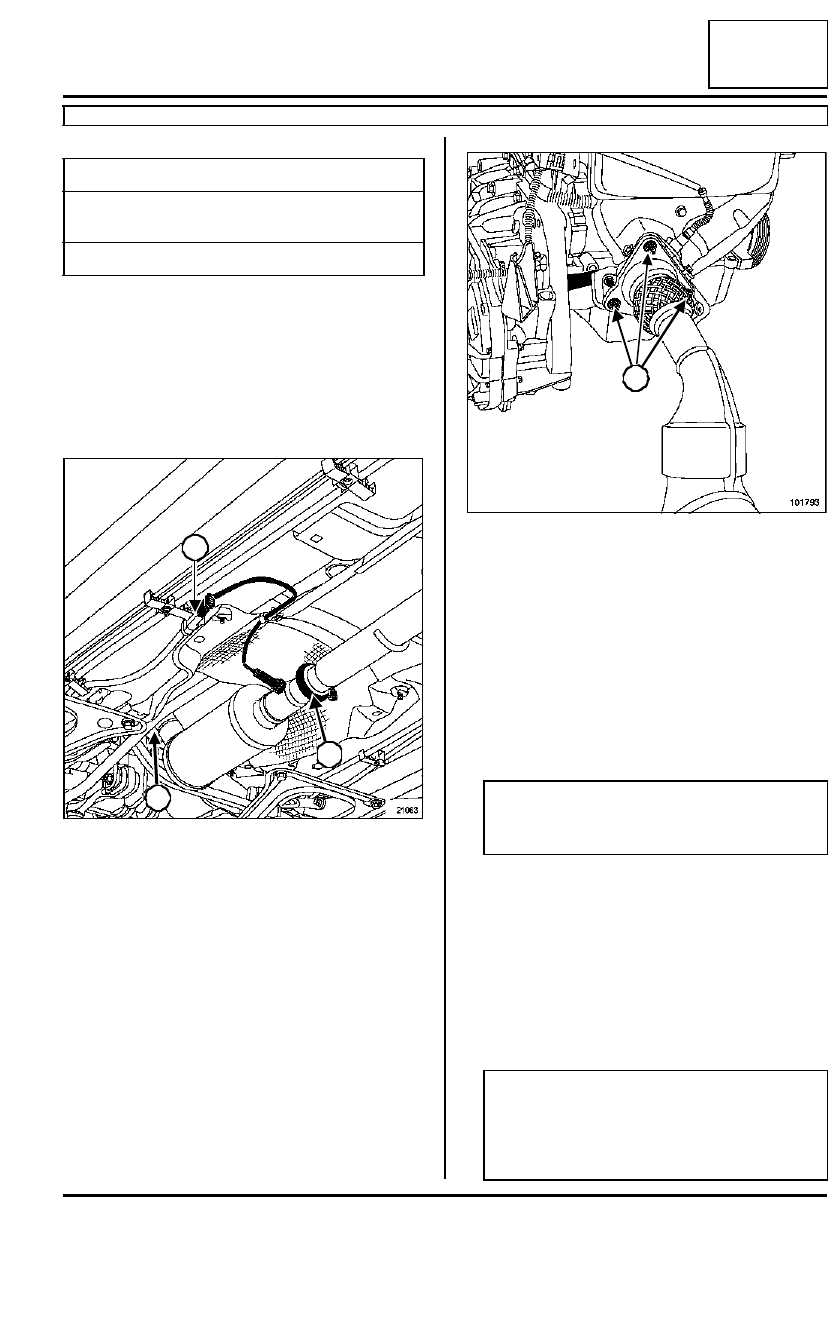

Catalizador: Extracción - Reposición

K4M, y 752 o 753 o 754

19B

Consultar 19B, Escape, Generalidades antes de in-
tervenir.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Desconectar el conector (1) de la sonda de oxígeno
posterior.

Extraer:

- la abrazadera (2),

- la pantalla térmica (3) en la cuna.

Extraer las fijaciones (4) de la brida de escape.

REPOSICIÓN

Sustituir sistemáticamente:

- las juntas de estanquidad,

- la abrazadera.

Volver a conectar la sonda de oxígeno.

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- las  tuercas de unión colector-catalizador  (2,1

daN.m),

- las sondas de oxígeno (4,5 daN.m).

Verificar la ausencia de contacto bajo la carrocería.

Pares de apriete

m

tuercas de unión colec-
tor-catalizador

2,1 daN.m

sondas de oxígeno

4,5 daN.m

21063

1

2

3

3

101793

ATENCIÓN

Toda pantalla térmica deteriorada debe ser susti-
tuida imperativamente.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo; efectuar los aprendizajes necesarios,
(consultar  80A,  Batería: Extracción - reposi-
ción).

4

4

4

19B

-

9

ESCAPE

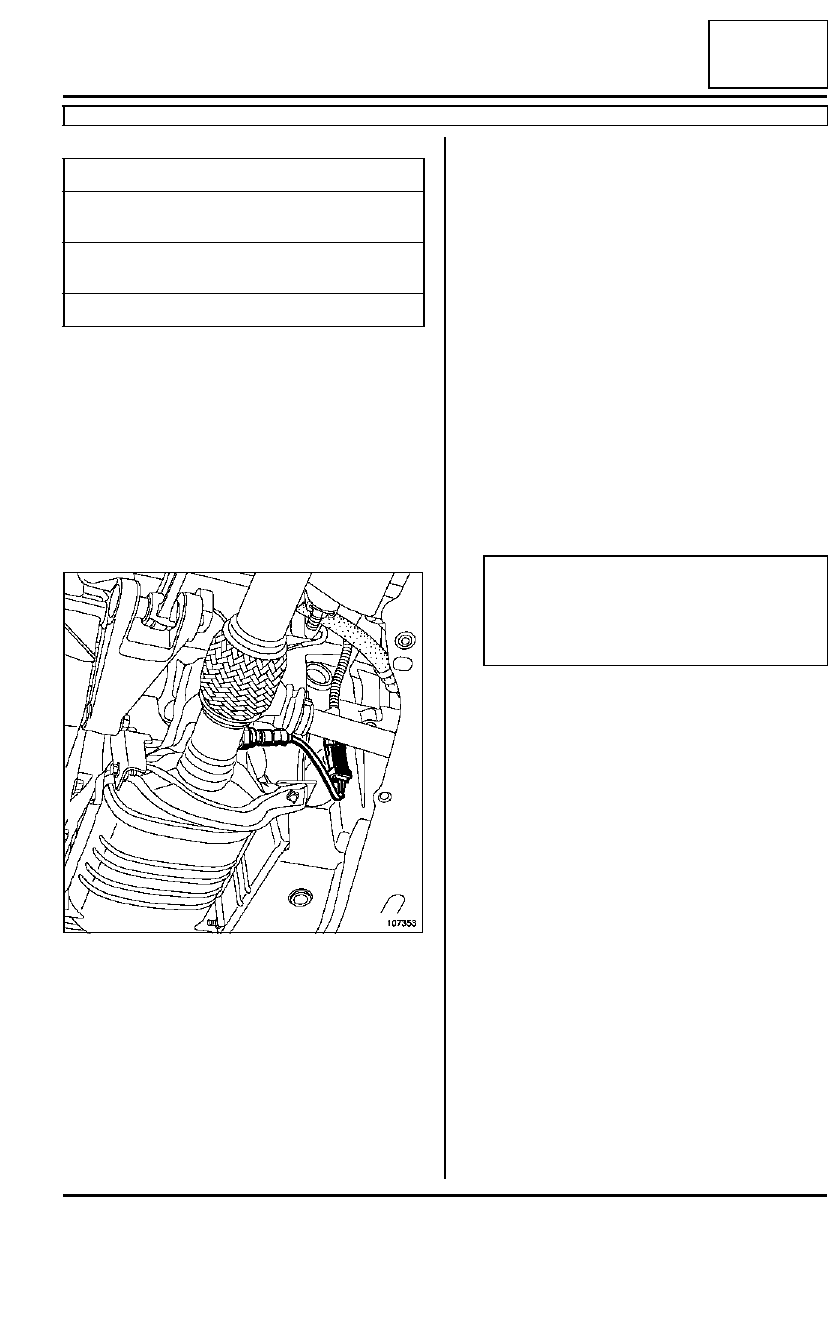

Catalizador: Extracción - Reposición

K7J, y 700 o 701

19B

Consultar 19B, Escape, Generalidades antes de in-
tervenir.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar:

- la batería empezando por el borne negativo,

- los conectores y las sondas de oxígeno.

Extraer:

- los tornillos de fijación del catalizador en la patilla

del motor,

- los tornillos de fijación de bajada del escape.

Aflojar la abrazadera en la salida del catalizador.

Extraer:

- el catalizador.

- las sondas de oxígeno anterior y posterior.

REPOSICIÓN

Sustituir la junta de bajada del escape.

Conectar las sondas de oxígeno.

Colocar:

- el catalizador y después apretar al par las fijacio-

nes de bajada del escape al par preconizado,

- una abrazadera de apriete nueva,

- las sondas de oxígeno.

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- los  espárragos de fijación de bajada (0,7

daN.m),

- las tuercas de fijación de bajada del escape (2,1

daN.m),

- las sondas de oxígeno (4,5 daN.m).

Verificar la ausencia de contacto bajo la carrocería.

Pares de apriete

m

espárragos de fijación
de bajada

0,7 daN.m

tuercas de fijación de
bajada del escape

2,1 daN.m

sondas de oxígeno

4,5 daN.m

107353

ATENCIÓN

Conectar la batería comenzando por el borne
positivo; efectuar los aprendizajes necesarios,
(consultar  80A,  Batería: Extracción - reposi-
ción).

19B

-

10

ESCAPE

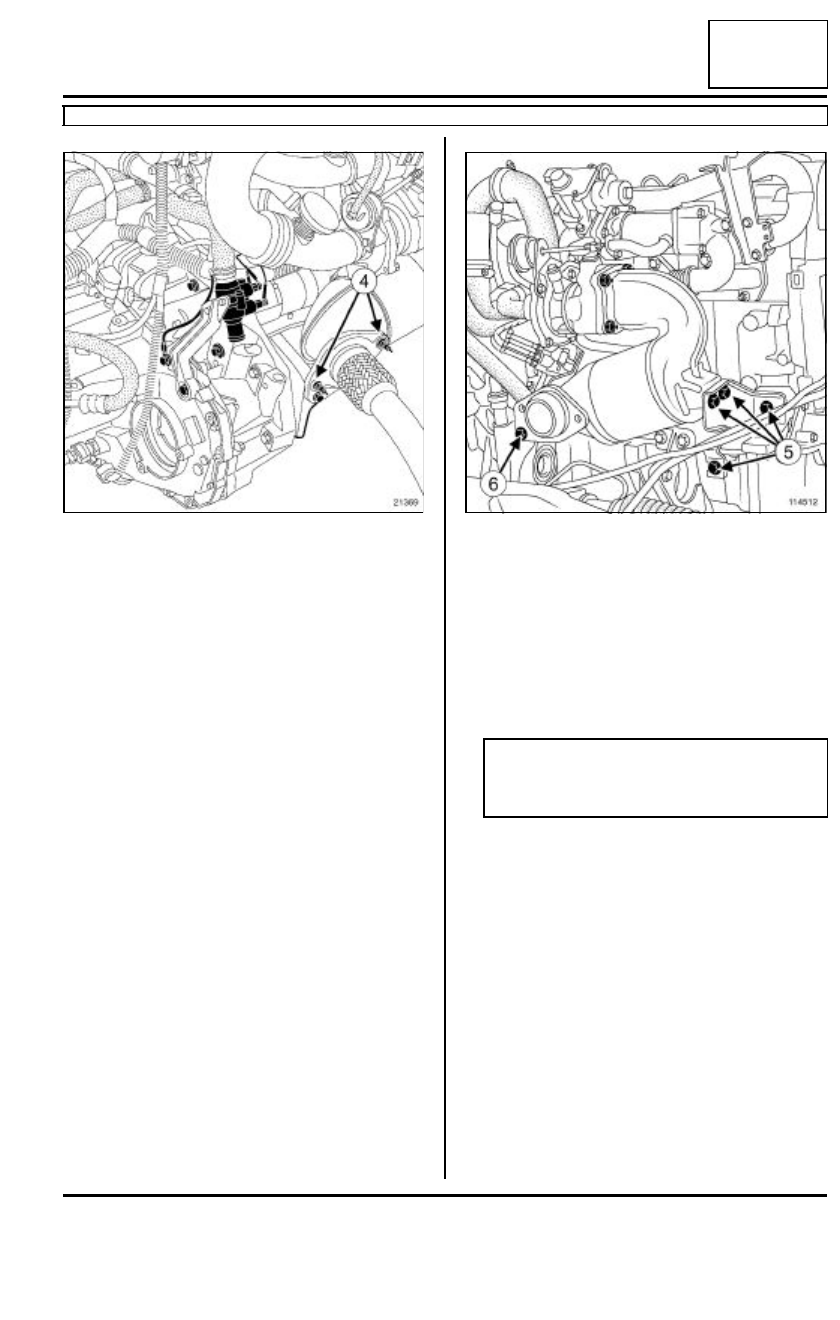

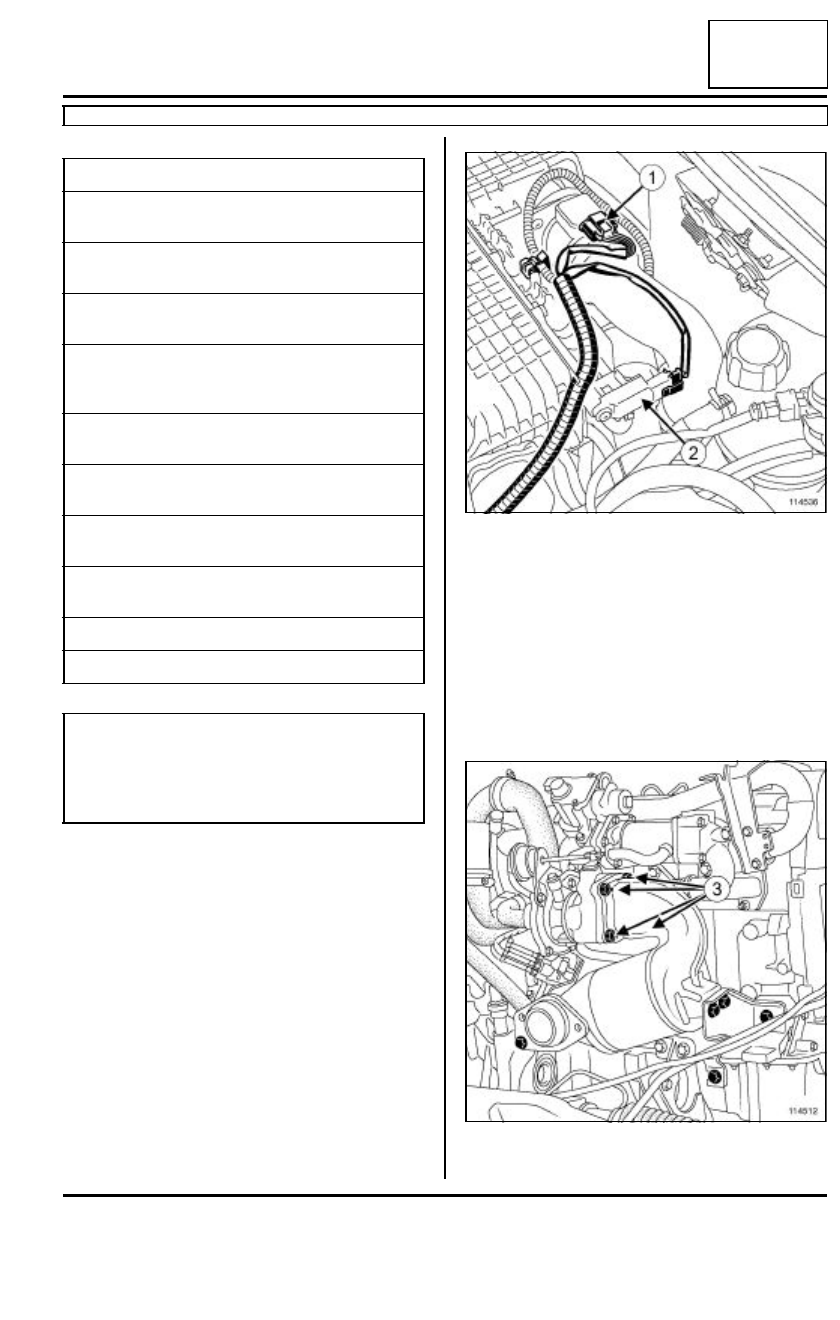

Catalizador: Extracción - Reposición

K9K, y 714 o 716 o 718

19B

Consultar 19B, Escape, Generalidades antes de in-
tervenir.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.
(consultar 02A, Medio de levantamiento, Eleva-
dor con toma bajo casco.)

Desconectar la batería empezando por el borne ne-
gativo.  (consultar 80A, Batería, Batería: Extrac-
ción - Reposición.)

Extraer:

- la rueda delantera derecha,

- el protector bajo el motor,

- la tapa del motor.

Desconectar:

- el tubo de aspiración de aire en la carcasa del filtro

de aire,

- el conector del caudalímetro de aire.

Extraer el captador de presión de sobrealimentación
de la carcasa del filtro de aire.

Aflojar la abrazadera del conducto de aspiración de
aire en la carcasa del filtro de aire.

Extraer la carcasa del filtro de aire.

Quitar las cuatro tuercas de fijación (3) del cataliza-
dor en el turbocompresor.

Pares de apriete

m

espárragos de salida
del turbocompresor

0,7 daN.m

tornillos de la muleta
lateral en el motor

4,4 daN.m

tornillos de muleta late-
ral en el catalizador

2,6 daN.m

tuercas de fijación del
catalizador en el turbo-
compresor

2,6 daN.m

tornillo de la parte tra-
sera del catalizador

2,1 daN.m

espárragos de fijación
de bajada del escape

0,7 daN.m

tuercas de fijación de
bajada del escape

2,1 daN.m

abrazadera del tubo de
escape

2,1 daN.m

tuerca de transmisión

28 daN.m

tornillo de la rueda

10,5 daN.m

ATENCIÓN

Los catalizadores contienen fibras cerámicas;
están contenidas en el interior de una unidad cer-
rada y no se pueden dispersar. Se prohíbe taladrar
o recortar los catalizadores.

114536

114512

19B

-

11

ESCAPE

Catalizador: Extracción - Reposición

K9K, y 714 o 716 o 718

19B

Quitar las dos tuercas de fijación (4) en el cataliza-
dor.

Apartar el tubo de escape.

Extraer:

- los tornillos de fijación (5) de la muleta lateral del

catalizador,

- el tornillo de fijación (6) del catalizador en la brida

trasera,

- el catalizador.

REPOSICIÓN

Sustituir imperativamente:

- los espárragos en la salida del turbocompresor,

- la abrazadera del tubo de escape,

- la junta de la brida de escape.

- todos los tubos de plástico de admisión de aire

desconectados.

Colocar los espárragos de salida del turbocompre-
sor.

Apretar al par los espárragos de salida del turbo-
compresor (0,7 daN.m).

21369

114512

Nota:

Marcar el sentido del montaje de la junta entre el
catalizador y el turbocompresor.
