Renault Kangoo. Manual - parte 245

19C

-

7

DEPÓSITO

Depósito de carburante: Extracción - Reposición

CAMINO 4X4

19C

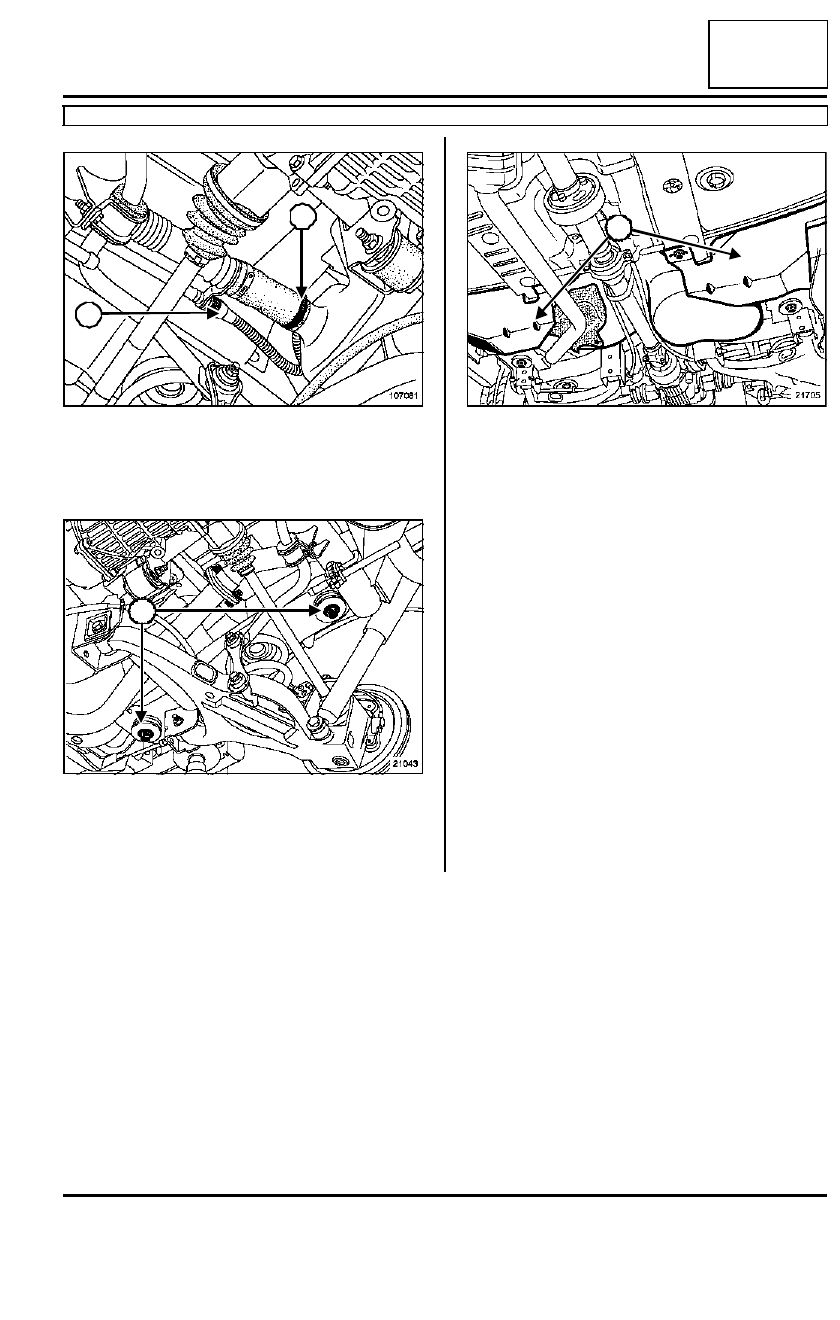

Desconectar:

- el tubo de anti-retorno (1),

- la boca de llenado (2).

Aflojar ligeramente los cuatro tornillos (3) de la cuna
trasera (aproximadamente cuatro vueltas) para faci-
litar la extracción del depósito.

Extraer:

- las protecciones del depósito (4),

- la pantalla térmica del depósito.

Colocar el gato de órganos bajo el depósito.

Extraer:

- los cinco tornillos de fijación del depósito,

- el depósito haciéndolo girar alrededor de la línea

de escape.

No deteriorar los tubos del freno ni los cables del
freno de estacionamiento.

REPOSICIÓN

Volver a colocar el árbol de transmisión respetando
la posición de los apoyos respecto a la carrocería.

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación del depósito
(2,1 daN.m), los tornillos de fijación del árbol de
transmisión (3,5 daN.m), y los tornillos de fija-
ción de la cuna trasera (10,5 daN.m).

107081

21043

1

2

3

21705

4

19C

-

8

DEPÓSITO

Depósito de carburante: Extracción - Reposición

CAMINO 4X4

19C

Verificar:

- los racores rápidos de los tubos de carburante, la

ausencia de contacto bajo la carrocería,

- la presencia y la correcta fijación de todas las pan-

tallas térmicas de la línea de escape,

- el reglaje del freno de mano.

Cebar el circuito de carburante poniendo varias ve-
ces el contacto sin arrancar.

ATENCIÓN

Sustituir imperativamente cualquier pantalla tér-
mica deteriorada.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción)).

19C

-

9

DEPÓSITO

Depósito de carburante: Extracción - Reposición

K9K, y 714 o 716 o 718

19C

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medio de levantamiento, Elevador
con toma bajo casco).

Vaciar el depósito (consultar 19C, Depósito, Vacia-
do del depósito de carburante).

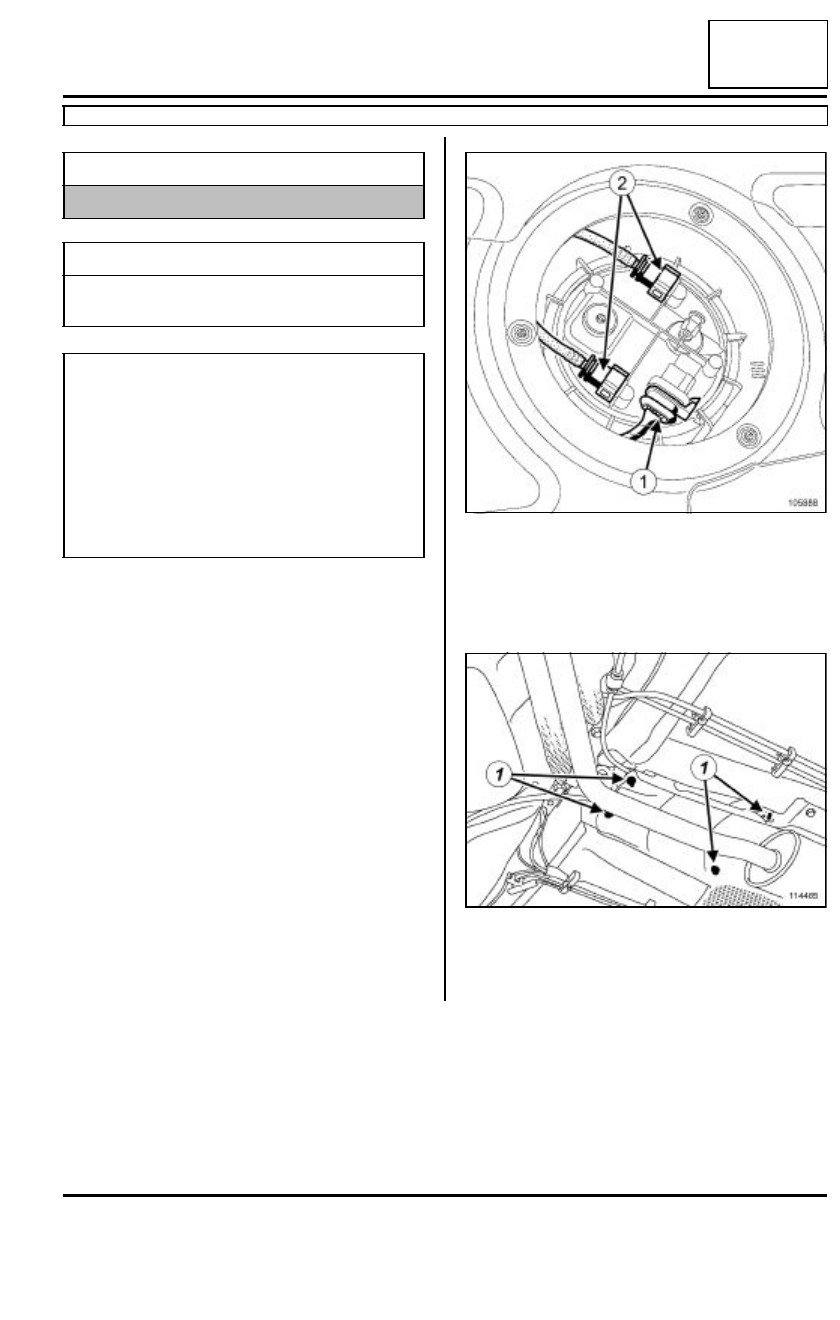

Desconectar:

- el conector eléctrico (1),

- el o los racores rápidos (2).

Prever la caída del carburante.

Extraer:

- las fijaciones (1) de la pantalla térmica,

- la pantalla térmica.

Material indispensable

gato de órganos

Pares de apriete

m

tornillos de fijación del
depósito

21 N.m

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar ni acercar objetos incandescentes a la

zona de trabajo,

- prestar atención a las proyecciones de carburante

desconectando el racor,

- proteger las zonas sensibles a la caída de carbu-

rante.

105888

114485

19C

-

10

DEPÓSITO

Depósito de carburante: Extracción - Reposición

K9K, y 714 o 716 o 718

19C

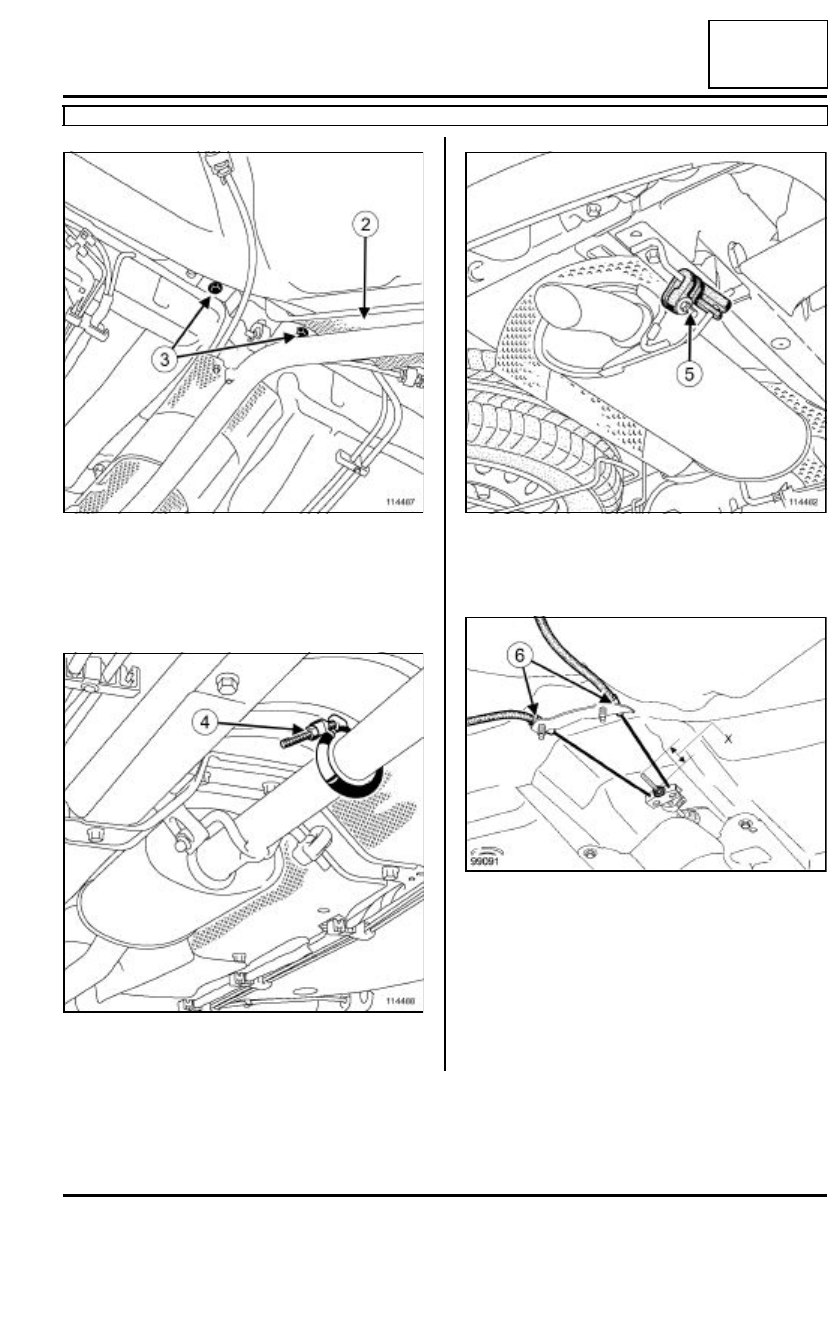

Extraer:

- la pantalla térmica (2) bajo el depósito,

- los tornillos de fijación (3),

- la patilla de fijación de la línea de escape.

Quitar la abrazadera del escape (4) de la línea inter-
media.

Extraer el silenbloc (5).

Bascular el escape sobre el lado derecho del vehí-
culo.

Medir la cota (X) antes de desreglar el dispositivo de
reglaje del freno de mano.

Destensar el dispositivo de reglaje del freno de ma-
no.

Extraer los cables del freno de mano (6).

114487

114488

114482

99091
