19A

-

21

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

K4M, y 750, y CAMINO 4X4

19A

Extraer:

- el grupo motoventilador,

- el paragolpes delantero,

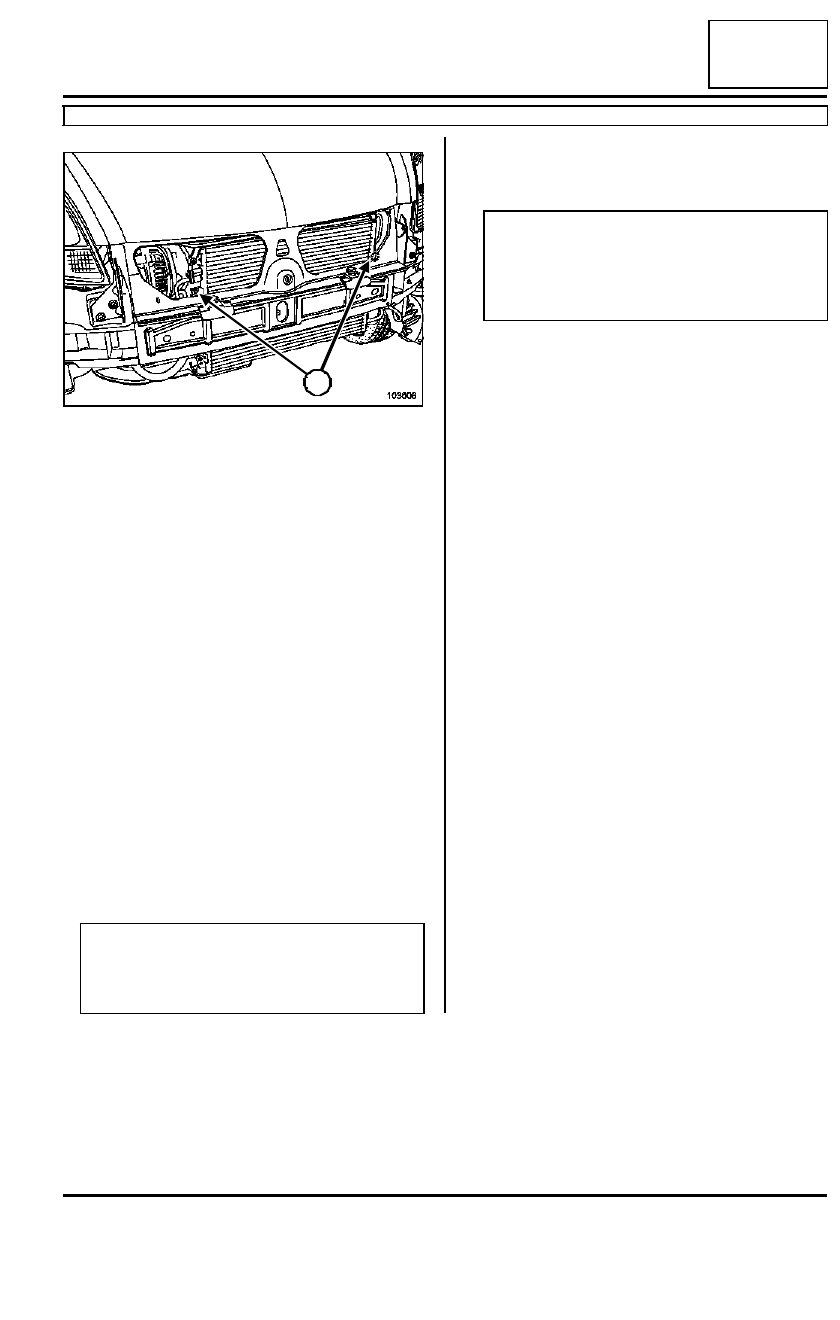

- los tornillos de fijación (2) del condensador en el

radiador (según versión).

Desolidarizar el condensador del radiador y dejarlo
colgando (según versión).

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Extraer:

- el manguito superior del radiador,

- la tuerca de fijación derecha de la patilla de suje-

ción del radiador en el travesaño delantero supe-
rior.

Extraer el radiador por el compartimiento del motor.

Prever la caída del líquido de refrigeración.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Llenar y efectuar la purga del circuito de refrigera-
ción (consultar 19A, Vaciado - Llenado del circui-
to de refrigeración).

103608

ATENCIÓN

Tener cuidado para no estropear las aletas del
radiador o del condensador durante la extracción
- reposición, protegerlas si es necesario.

2

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

19A

-

22

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

F9Q, y 790, y CAMINO 4X4

19A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

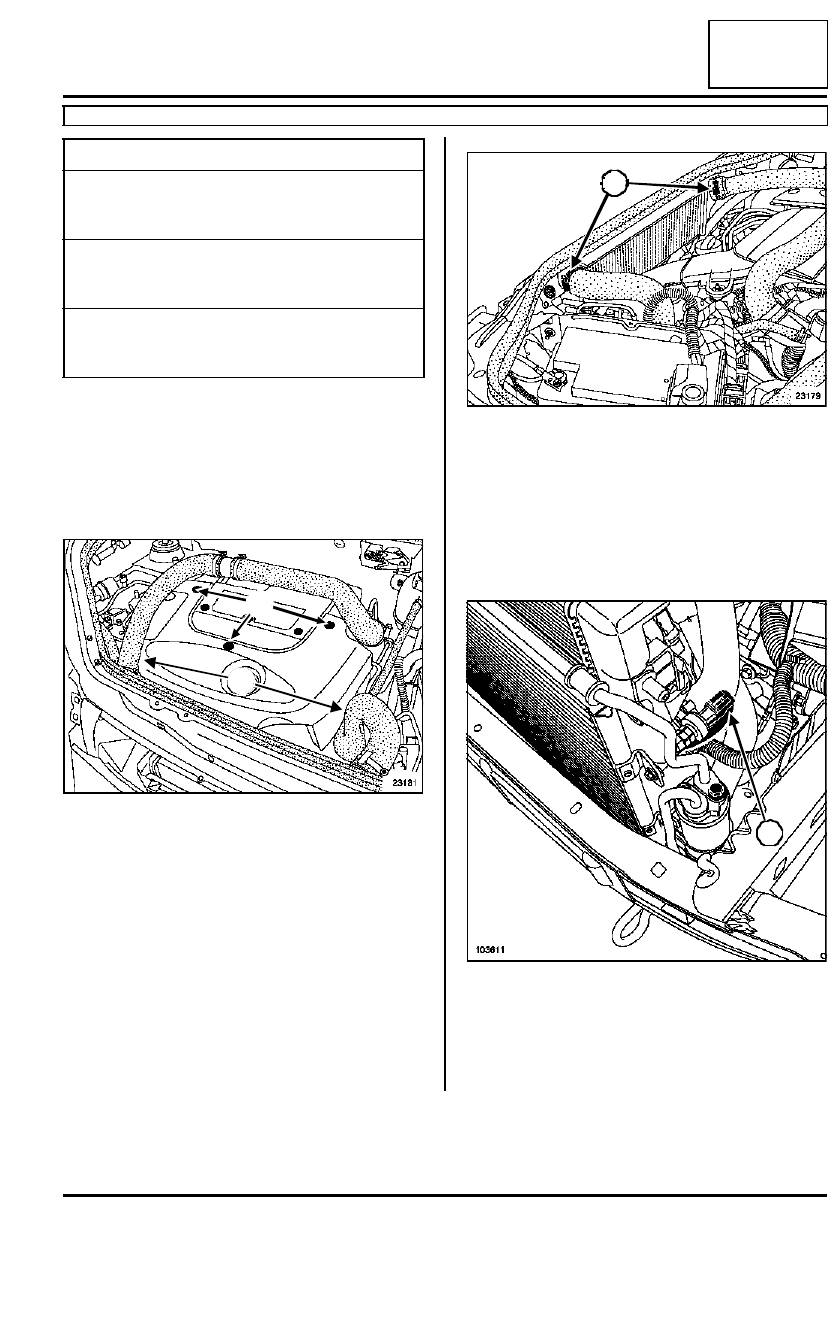

Extraer:

- la tapa del motor (1),

- los tubos (2) de entrada y salida del intercambiador

aire-aire,

Extraer:

- el filtro de gasóleo de la chapa de protección de la

batería,

- los dos tornillos de fijación (3) del intercambiador

aire-aire,

- la patilla de sujeción izquierda del radiador en el

travesaño delantero superior.

Desconectar:

- los conectores eléctricos en el grupo motoventila-

dor,

- El captador de presión (1) en la botella deshidra-

tante (según versión).

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

23181

2

2

1

1

1

23179

103611

3

1

19A

-

23

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

F9Q, y 790, y CAMINO 4X4

19A

Extraer:

- el grupo motoventilador,

- el paragolpes delantero,

- los tornillos de fijación (2) del condensador en el

radiador (según versión).

Desolidarizar el condensador del radiador y dejarlo
colgando (según versión).

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Extraer:

- el manguito superior del radiador,

- la tuerca de fijación derecha de la patilla de suje-

ción del radiador en el travesaño delantero supe-
rior.

Extraer el radiador por el compartimiento del motor.

Prever la caída del líquido de refrigeración.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Llenar y efectuar la purga del circuito de refrigera-
ción (consultar 19A, Vaciado - Llenado del circui-
to de refrigeración).

103608

ATENCIÓN

Tener cuidado para no estropear las aletas del
radiador o del condensador durante la extracción
- reposición, protegerlas si es necesario.

2

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

19A

-

24

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

D4F, y 730

19A

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la carcasa del filtro de aire,

- el protector bajo el motor.

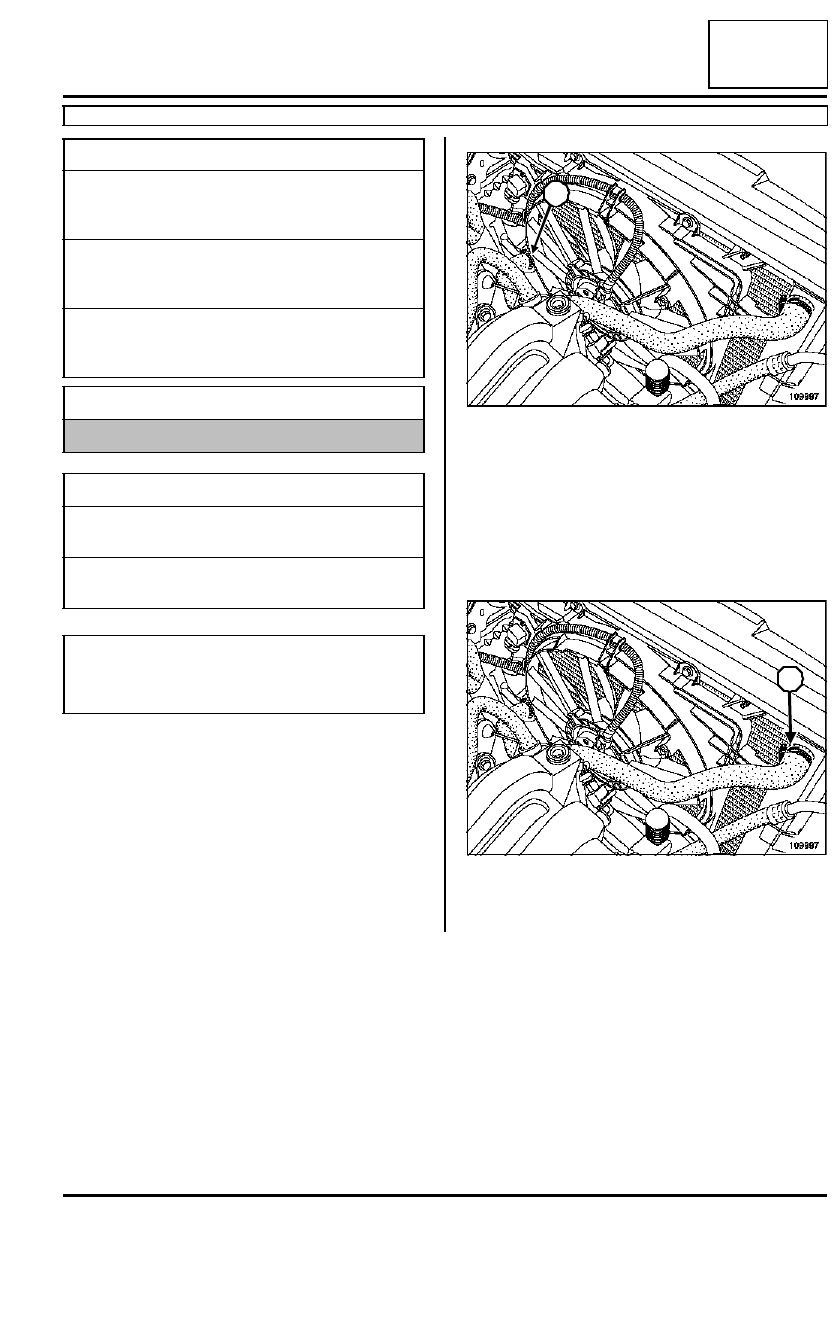

Vaciar mediante el útil (Mot. 1202-01) o el útil (Mot.
1202-02) o el útil (Mot. 1448):

- el circuito de refrigeración por el manguito inferior

(1) del radiador,

- el circuito de fluido refrigerante mediante el útil es-

tación de carga.

Prever la caída del líquido de refrigeración.

Desconectar el manguito superior (2) del radiador.

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Material indispensable

estación de carga

Pares de apriete

m

tornillos de fijación del
radiador

21 N.m

tornillos de fijación del
tubo de AA

8 N.m

Nota:

Estas motorizaciones disponen de un conjunto
radiador y condensador indisociable.

109997

109997

1

2
