REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

F8Q o K4M o K9K

19A

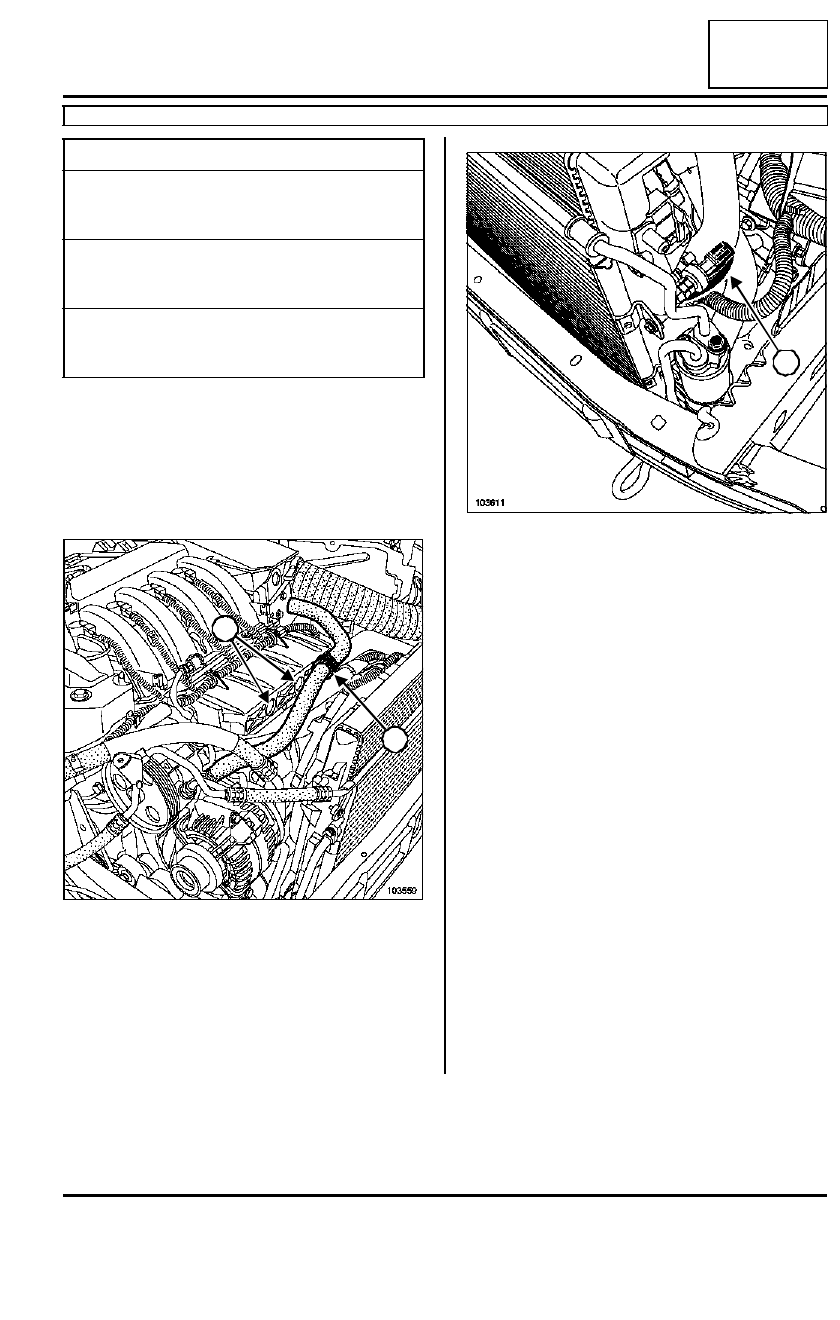

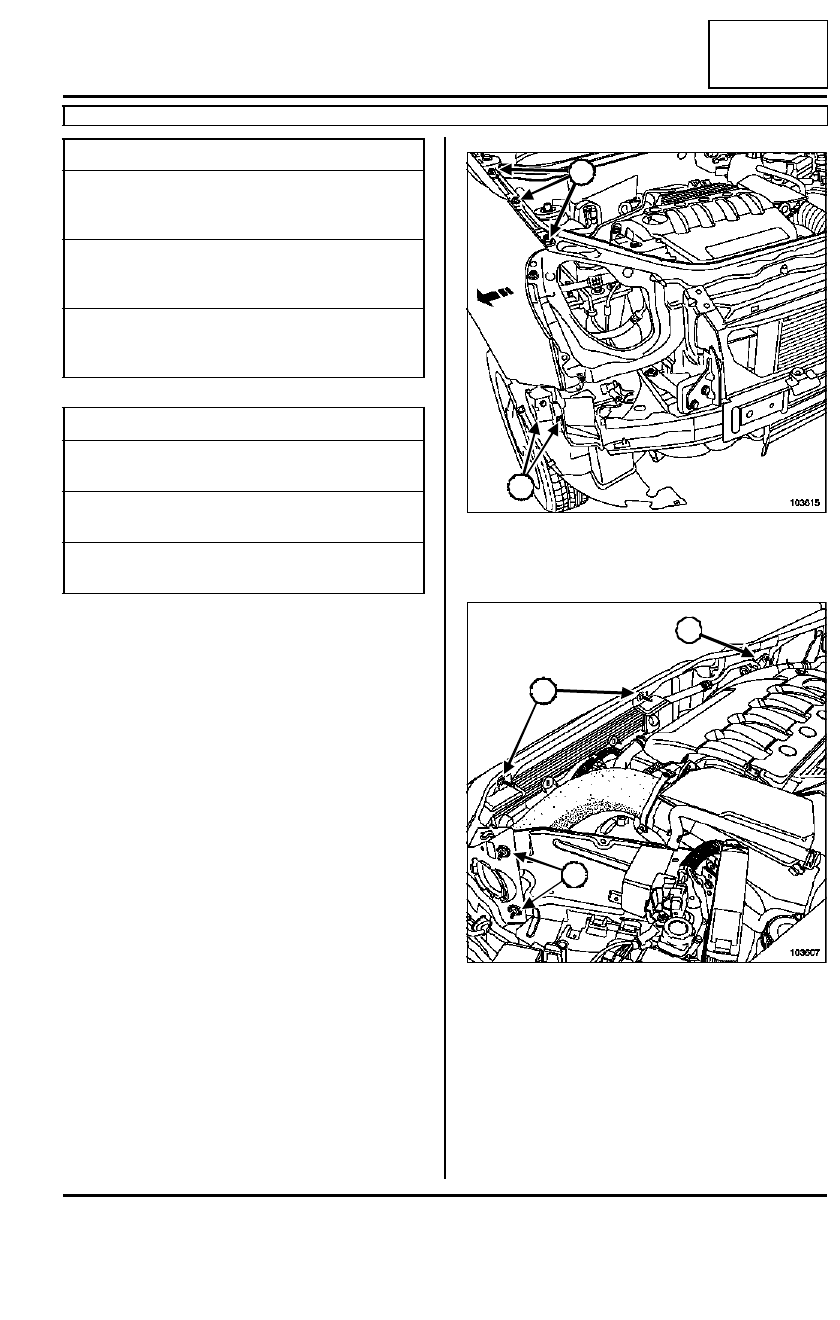

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Prever la caída del líquido de refrigeración.

Extraer:

- el paragolpes delantero,

- la calandra,

- el capot,

- los dos faros.

Extraer las fijaciones (1) de las aletas delanteras y
separar las aletas.

Extraer:

- la fijación (2) del tubo del acondicionador de aire (si

el vehículo está equipado),

- las fijaciones (3) sobre el soporte de la batería,

- el casquillo de admisión de aire,

- las fijaciones (4) del radiador en el travesaño supe-

rior.

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación del
capot

2,5 daN.m

tornillos de fijación de
las aletas delanteras

1,2 daN.m

tornillos de fijación del
frente delantero

2,5 daN.m

103615

103607

1

1

1

2

4

3

19A

-

18

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

F8Q o K4M o K9K

19A

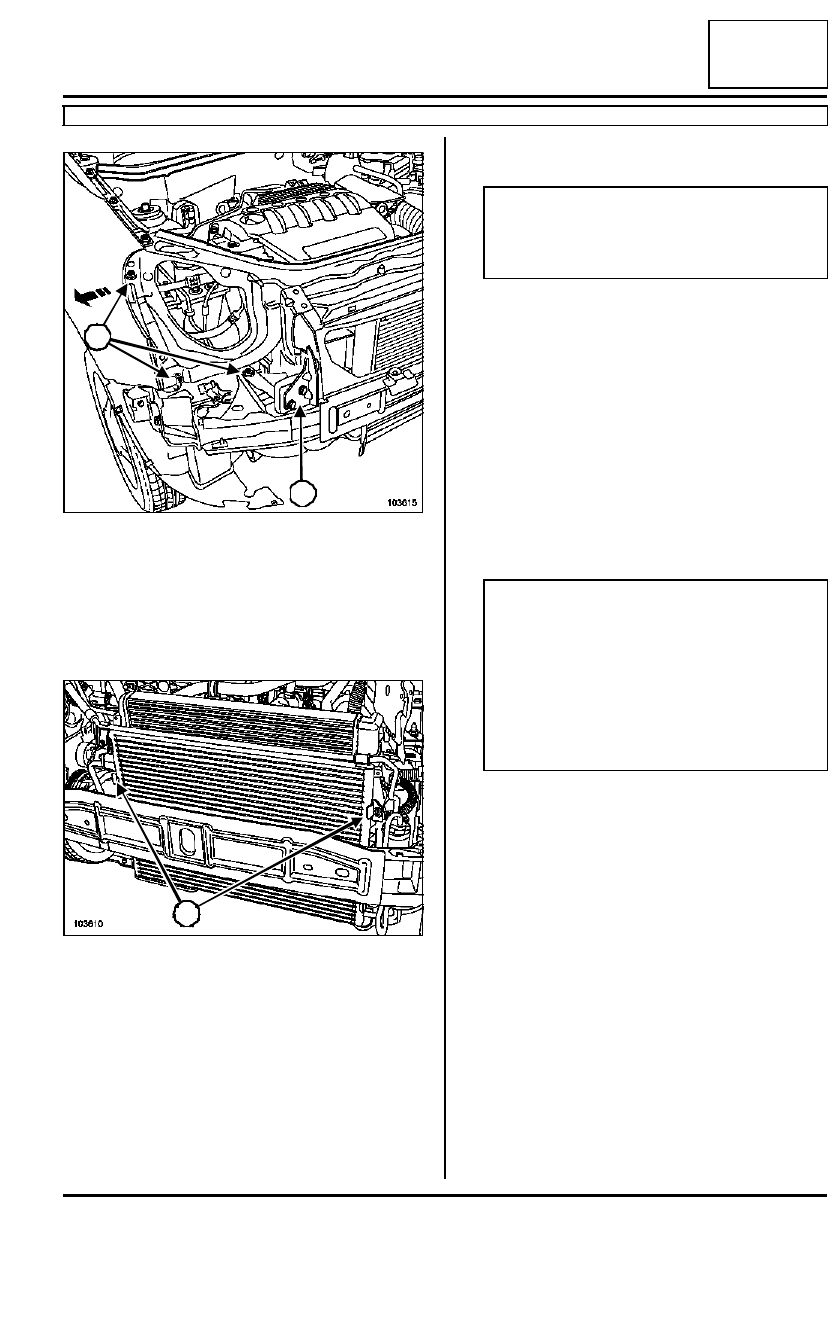

Extraer:

- las fijaciones (5) del frente delantero,

- el frente delantero,

- el deflector de aire.

Extraer las fijaciones (6) del condensador y después
soltarlo del radiador (si el vehículo está equipado).

Desconectar los conectores del grupo motoventila-
dor.

Extraer:

- el grupo motoventilador,

- el manguito superior del radiador,

- el radiador.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- los tornillos de fijación del capot (2,5 daN.m),

- los tornillos de fijación de las aletas delanteras

(1,2 daN.m),

- los tornillos de fijación del frente delantero (2,5

daN.m).

Colocar los faros y reglarlos (consultar 80B, Reglaje
de los faros).

Llenar y efectuar la purga del circuito de refrigera-
ción (consultar 19A, Refrigeración, Vaciado - Lle-
nado del circuito de refrigeración).

103615

103610

5

5

5

6

ATENCIÓN

Prestar atención para no dañar las aletas del
radiador o del condensador en la extracción-
reposición, protegerlas si es necesario.

ATENCIÓN

- Conectar la batería comenzando por el borne

positivo; efectuar los aprendizajes necesarios
(consultar  80A, Batería: Extracción - reposi-
ción).

- Antes de realizar el montaje definitivo, rehacer

la estanquidad anticorrosión entre el capot
delantero y las bisagras con una masilla de rel-
leno.

19A

-

19

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

D4D o D4F o D7D o D7F o K7J, y CALEFACCIÓN NORMAL

19A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Prever la caída del líquido de refrigeración.

Extraer:

- el casquillo de admisión de aire,

- los conectores del grupo motoventilador,

- el grupo motoventilador,

- el manguito superior del radiador,

- las fijaciones del radiador en el travesaño,

- el deflector de aire,

- el radiador.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Llenar y efectuar la purga del circuito de refrigera-
ción (consultar 19A, Refrigeración, Vaciado - Lle-
nado del circuito de refrigeración).

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

ATENCIÓN

Prestar atención para no dañar las aletas del
radiador o del condensador en la extracción-
reposición, protegerlas si es necesario.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A, Batería: Extracción-reposi-
ción).

19A

-

20

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

K4M, y 750, y CAMINO 4X4

19A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

Extraer:

- el resonador de aire,

- el tornillo de fijación (1) del tubo de baja presión de

la bomba de dirección asistida en la protección de
la rampa de inyección,

- las dos tuercas de fijación (2) la protección de la

rampa de inyección.

Desconectar:

- los conectores eléctricos en el grupo motoventila-

dor,

- El captador de presión (1) en la botella deshidra-

tante (según versión).

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

103559

1

2

103611

1
