Renault Kangoo. Manual - parte 227

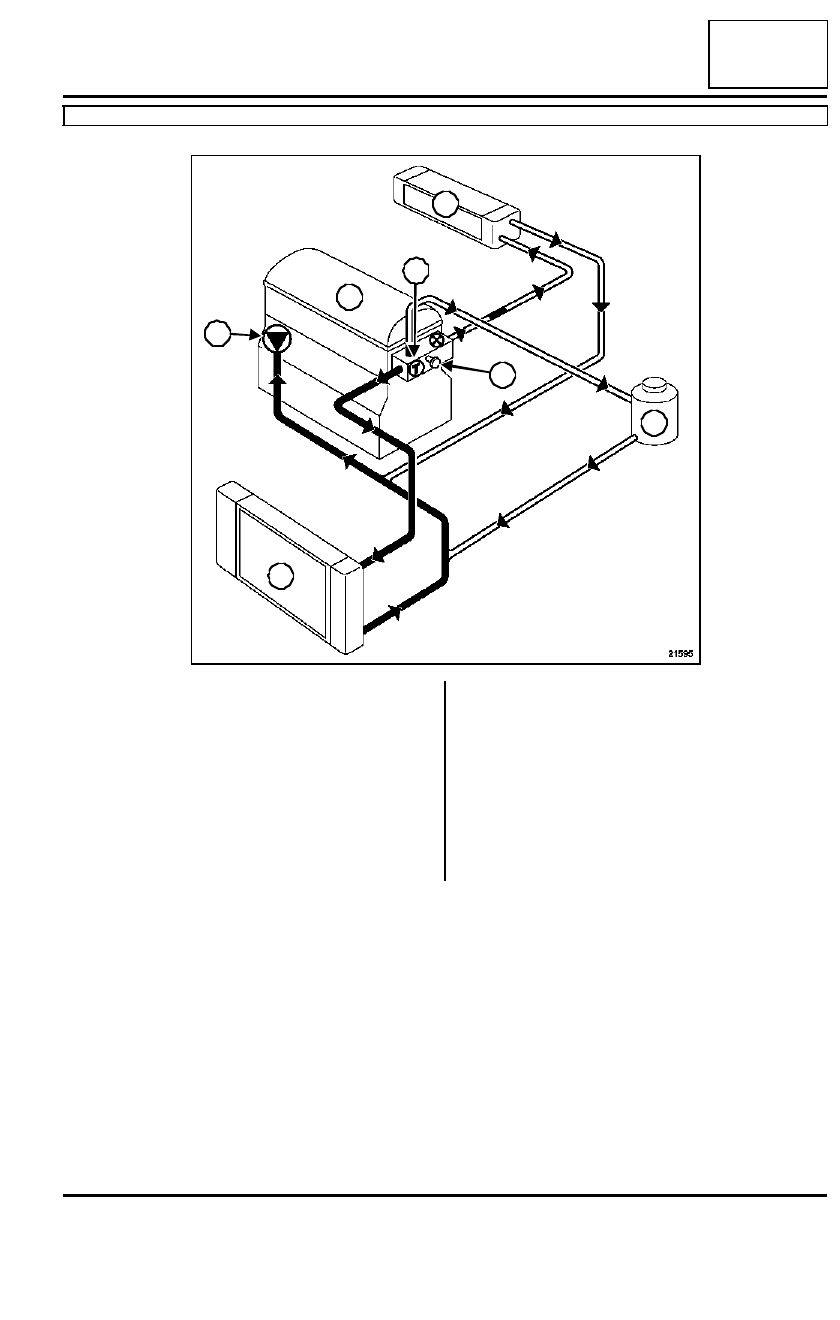

19A

-

5

REFRIGERACIÓN

Esquema

D4F, y 712

19A

21595

1

2

3

4

5

6

7

(1)

Motor

(2)

 Radiador

(3)

Bocal «  caliente  » con desga-
seado permanente

(4)

Aerotermo

(5)

 Bomba de agua

(6)

 Termostato

(7)

 Purgador

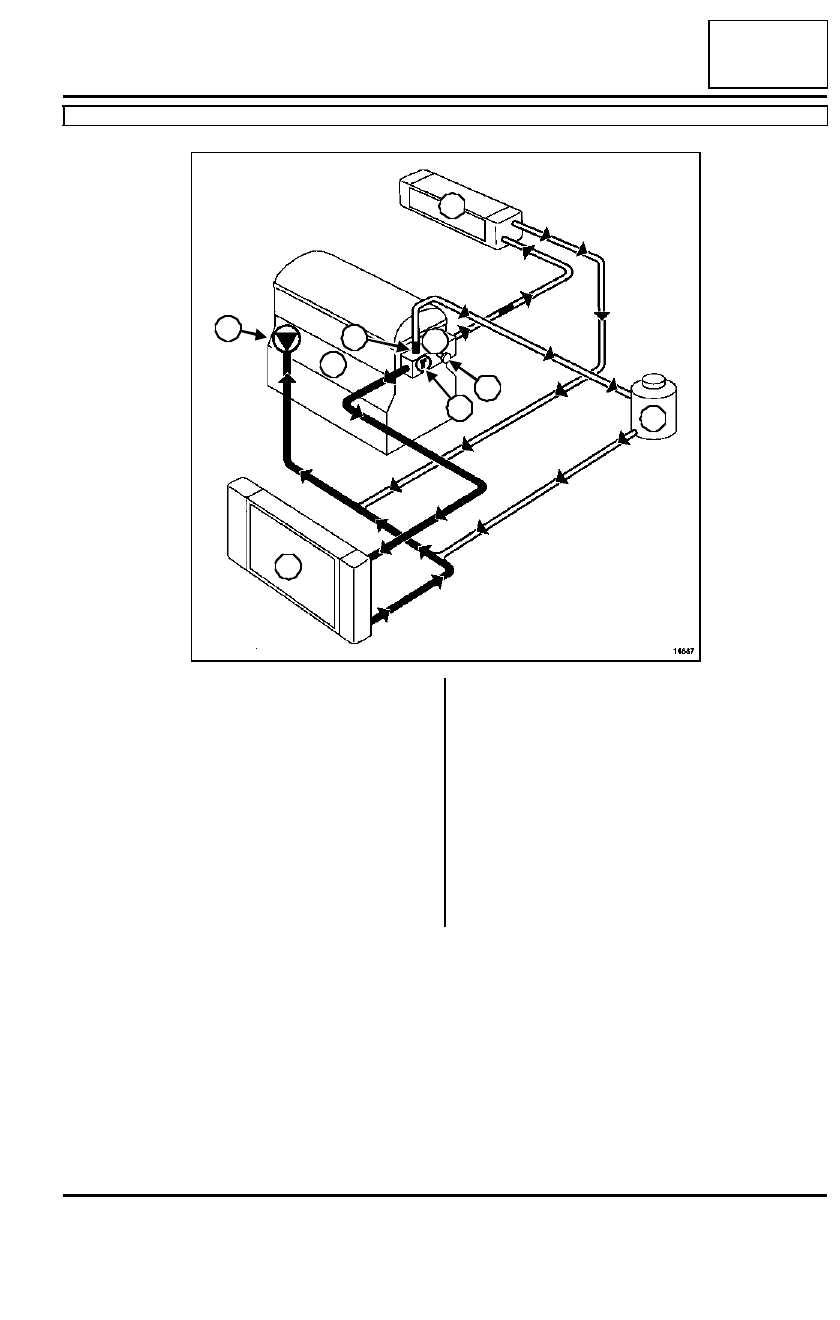

19A

-

6

REFRIGERACIÓN

Esquema

K4M, y 750 o 752 o 753

19A

14887

1

2

3

4

5

6

7

8

9

(1)

 Motor

(2)

 Radiador

(3)

Bocal «  caliente  » con desga-
seado después del termostato

(4)

Aerotermo

(5)

Soporte del ter mostato

(6)

Calibrado

∅

 3 mm

(7)

 Bomba de agua

(8)

 Termostato

(9)

 Purgador

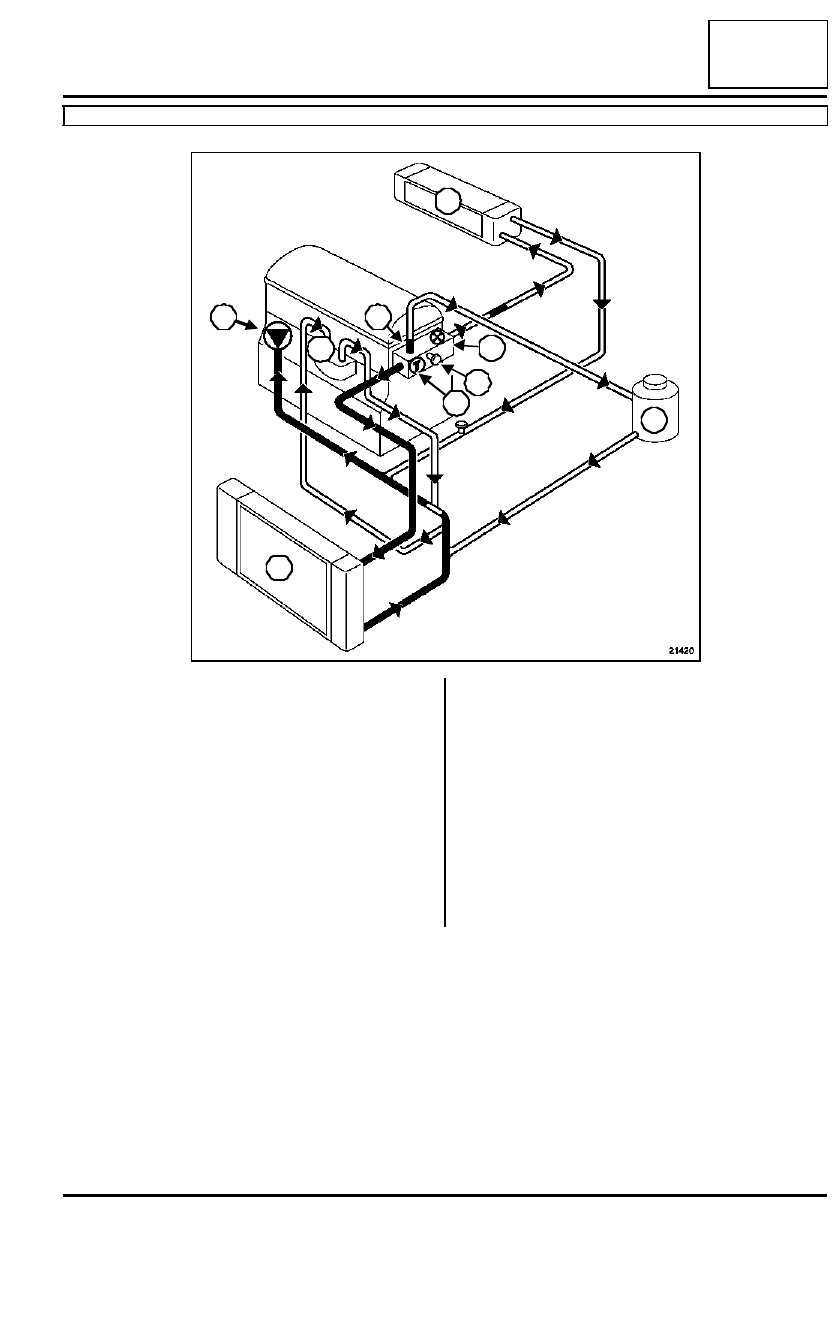

19A

-

7

REFRIGERACIÓN

Esquema

K9K, y 702 o 704 o 710

19A

21420

9

8

7

2

1

6

5

4

3

(1)

Motor

(2)

 Radiador

(3)

Bocal «  caliente  » con desga-
seado después del termostato

(4)

Aerotermo

(5)

Soporte del ter mostato

(6)

Calibrado

∅

 3 mm

(7)

 Bomba de agua

(8)

 Termostato

(9)

 Purgador

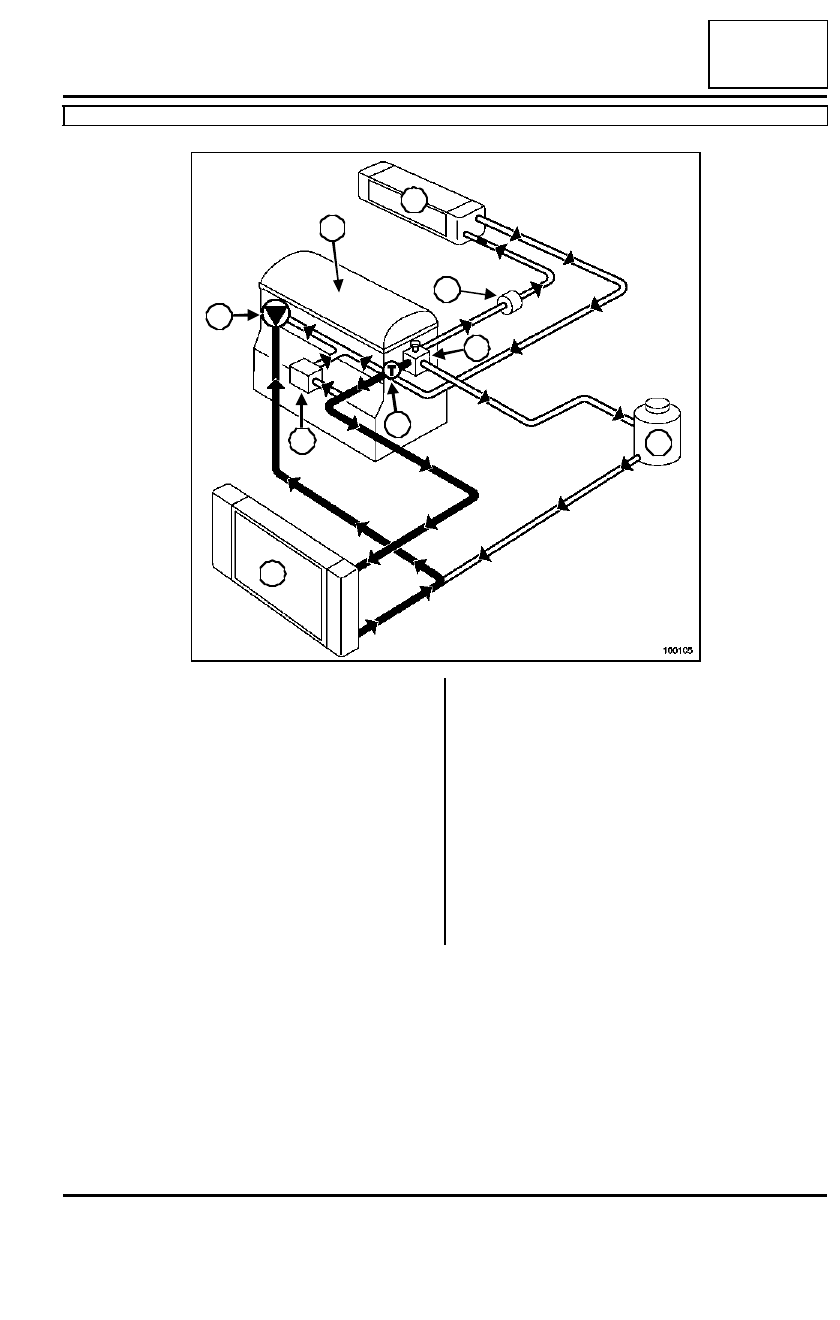

19A

-

8

REFRIGERACIÓN

Esquema

F9Q, y 790

19A

100105

1

2

3

4

5

6

7

8

9

(1)

Motor

(2)

 Radiador

(3)

Bocal «  caliente  » con desga-
seado después del termostato

(4)

Aerotermo

(5)

Soporte del ter mostato

(6)

Soporte de ter mosumergidos (si
está equipado)

(7)

Cambiador agua/aceite

(8)

 Termostato

(9)

 Bomba de agua
