Renault Kangoo. Manual - parte 226

19A

-

1

REFRIGERACIÓN

Características

19A

Los vehículos de la gama actual están equipados con
circuitos de refrigeración que disponen de las caracte-
rísticas principales siguientes:

- circuito hermético bajo presión (válvula del vaso de

expansión),

- circuito que utiliza un líquido tipo «  D  »,

- sistemas de calefacción del habitáculo por radiador

de tipo «  aerotermo  » bajo el tablero de a bordo que
contribuye a la refrigeración del motor.

I - CANTIDAD Y CALIDAD DEL LÍQUIDO DE
REFRIGERACIÓN

Particularidades:

- Protección hasta 20˚C

±

 2 para los países fríos y cáli-

dos.

- Protección hasta 37˚C

±

 2 para los países muy fríos.

II - TERMOSTATO

Motor

Cantidad
(litros)

Calidad

D4F

4,3

GLAC E O L   R X
(TIPO D).

Utilizar solamente
líquido de refrigera-
ción.

D7F

5

K4M

5

K9K

6,5

K7J

5

F8Q

6,3

F9Q

6,4

Motor

Inicio de aper-
tura (˚C)

Fin de apertura
(˚C)

D4F

89

99

±

 2

D7F

89

99

±

 2

K4M

89

99

±

 2

K9K

89

99

±

 2

K7J

89

99

±

 2

F8Q

89

99

±

 2

F9Q

89

99

±

 2

19A

-

2

REFRIGERACIÓN

Control

19A

CONTROL DE LA ESTANQUIDAD DEL
CIRCUITO

Sustituir la válvula del vaso de expansión por el
adaptador (Ms. 554-01).

Conectar en éste el útil (Ms. 554-07).

Dejar calentar el motor hasta el activado del moto-
ventilador, y después pararlo.

Bombear para poner el circuito bajo presión.

Dejar de bombear a 0,1 bares más bajo que el valor
de tarado de la válvula.

La presión no debe caer, en caso contrario buscar la
fuga.

CONTROL DEL TARADO DE LA VÁLVULA

Todos los motores: Válvula con marca de mano
amarilla 1,4 bares.

El paso del fluido a través de la válvula del vaso de
expansión hace que sea necesario sustituir esta úl-
tima.

Adaptar en la bomba (Ms. 554-07) el útil (Ms. 554-
06) y colocar la válvula que hay que controlar sobre
dicho útil.

Elevar la presión, ésta debe estabilizarse en el valor
de tarado de la válvula, la tolerancia de control es de

±

 0,1 bares.

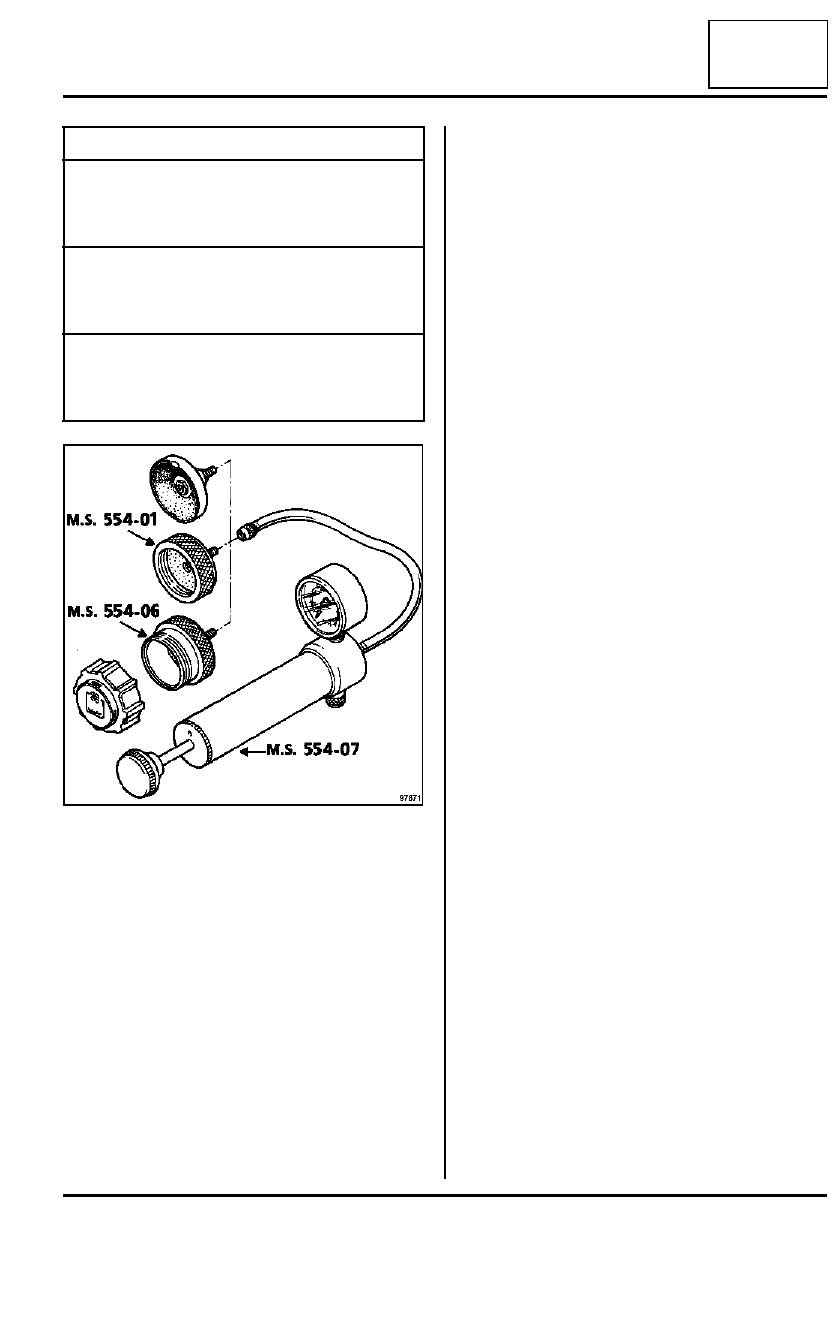

Utillaje especializado indispensable

Ms. 554-01

Tapón (de recambio)
para comprobar las
válvulas del vaso de
expansión

Ms. 554-07

Aparato para contro-
lar el circuito de refri-
geración y la válvula
del vaso de expansión

Ms. 554-06

Tapón (de recambio)
para comprobar las
válvulas del vaso de
expansión

97871

19A

-

3

REFRIGERACIÓN

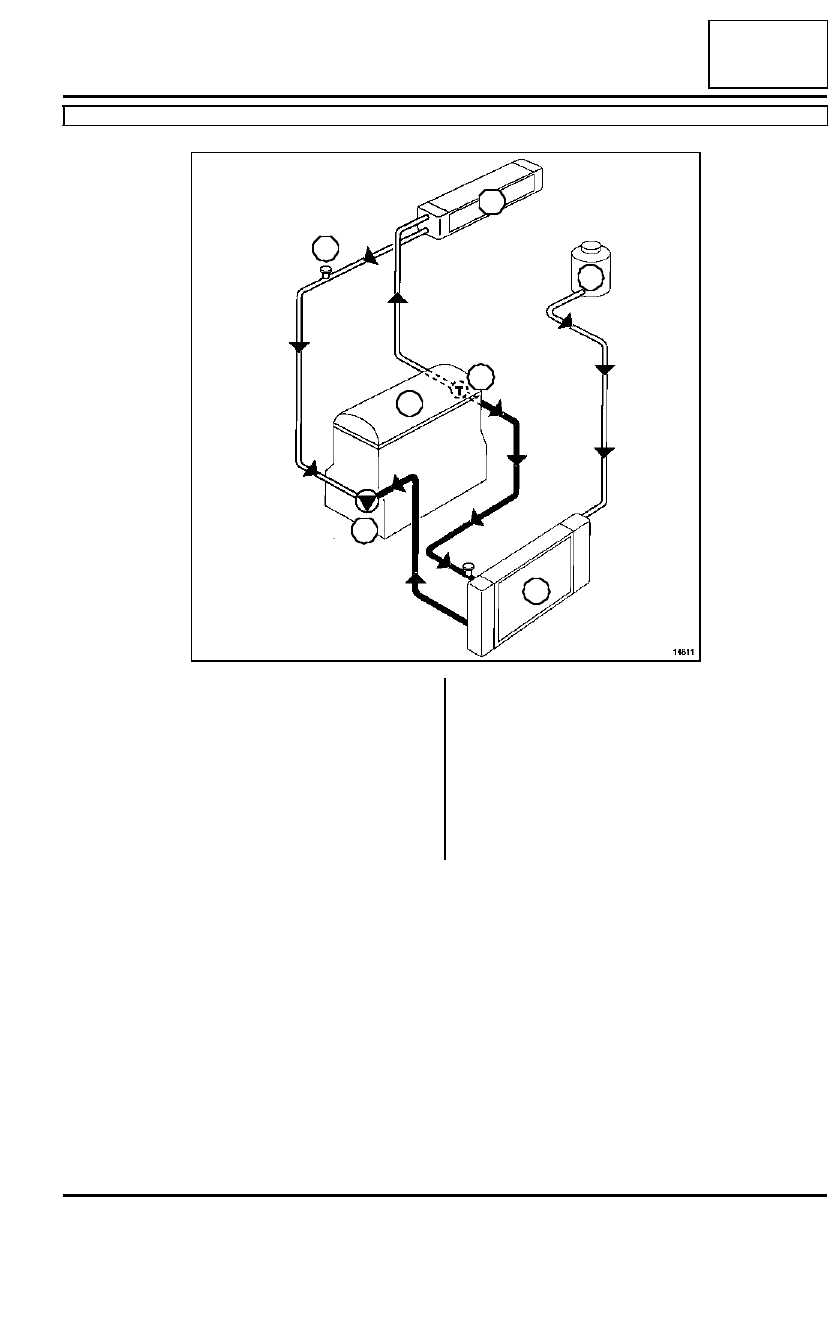

Esquema

D7F, y 726

19A

14811

1

3

4

7

6

5

2

(1)

Motor

(2)

 Radiador

(3)

Bocal «  frío  » sin desgaseado

(4)

Aerotermo

(5)

 Bomba de agua

(6)

 Termostato

(7)

 Purgador

19A

-

4

REFRIGERACIÓN

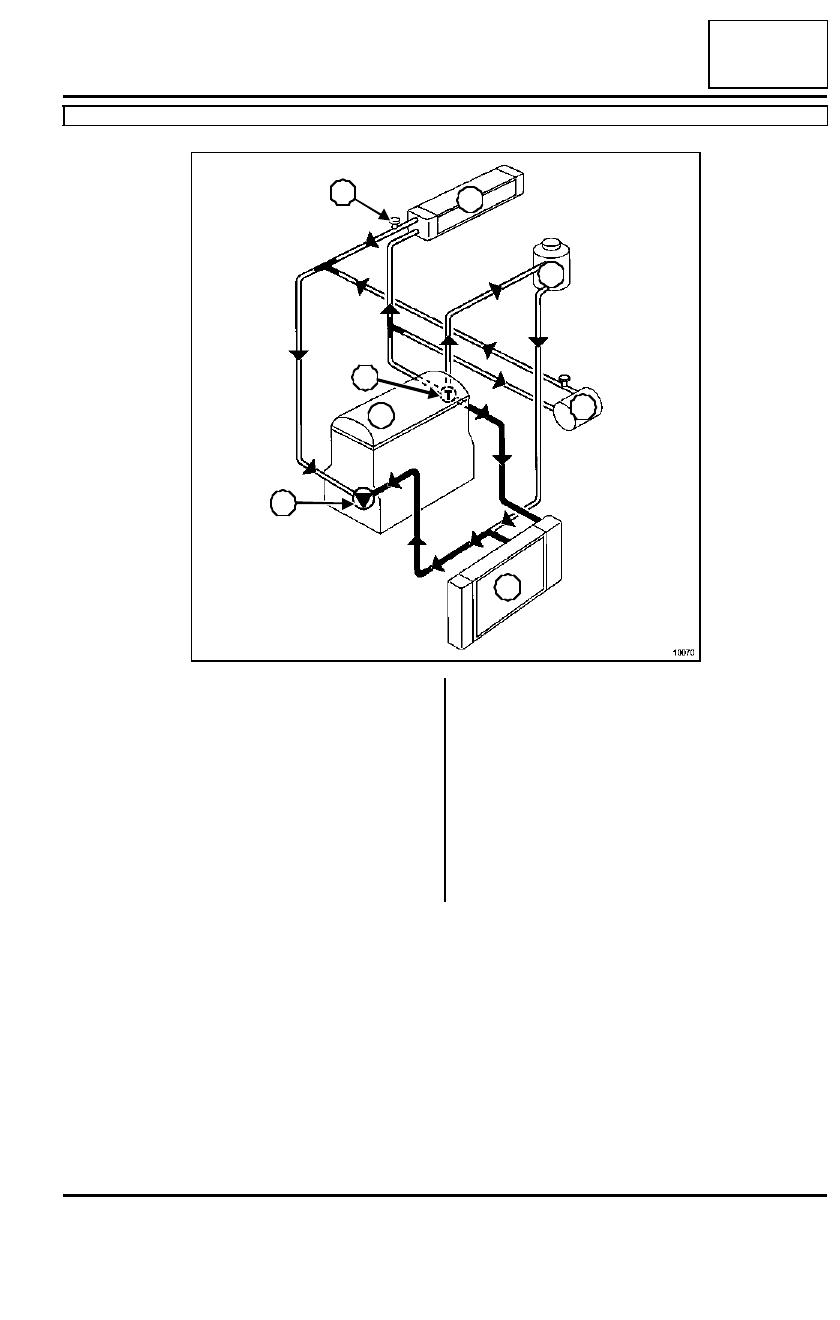

Esquema

D7F, y 764 o 766

19A

10070

1

2

3

4

5

6

7

8

(1)

Motor

(2)

 Radiador

(3)

Bocal «  caliente  » con desga-
seado permanente

(4)

Aerotermo

(5)

Expansor

(6)

Bomba de agua

(7)

Termostato

(8)

 Purgador
