Renault Kangoo. Manual - parte 225

17D

-

26

INYECCIÓN GNV

Inyector GNC: Extracción - Reposición

K4M, y 754

17D

EXTRACCIÓN

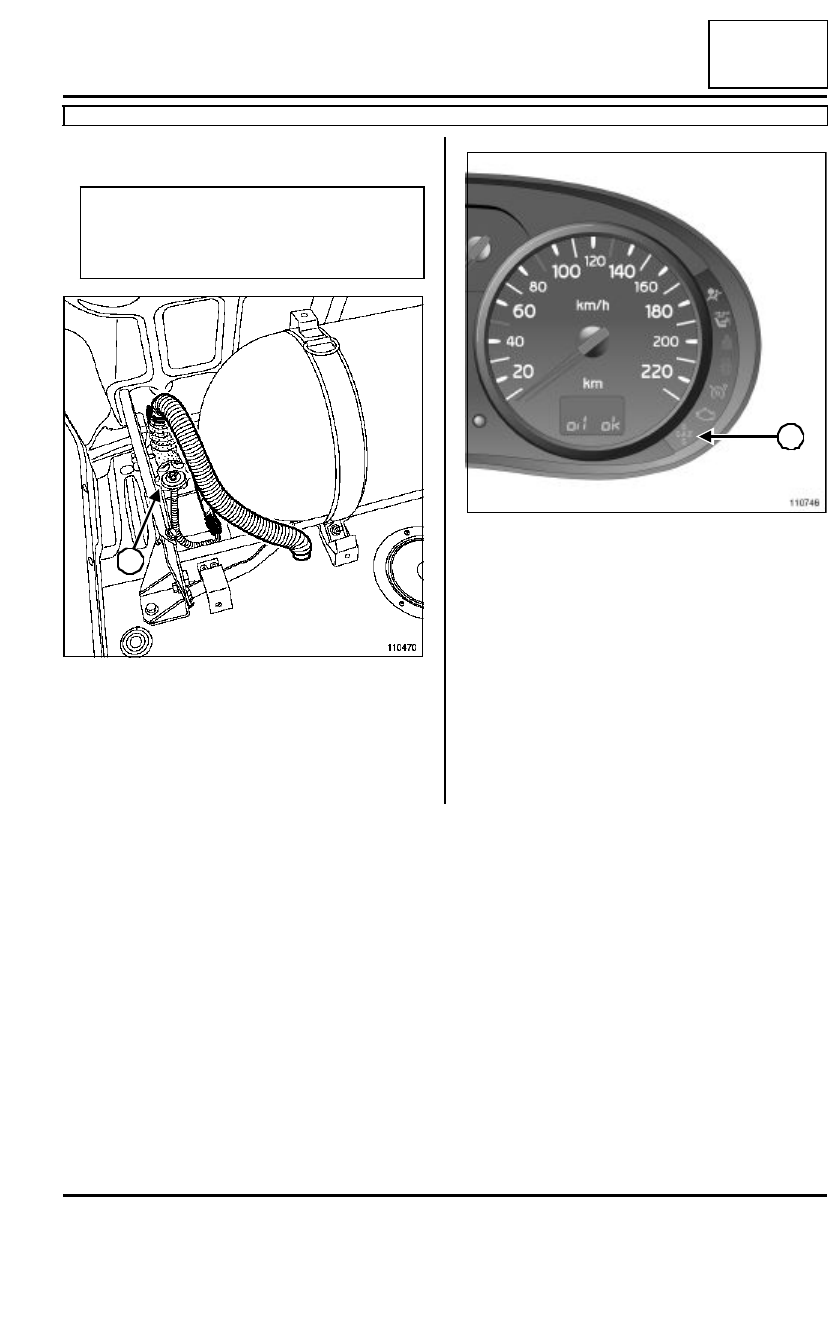

Cerrar el grifo de parada (1) en la válvula multi-
función girándolo en el sentido de las agujas del re-
loj.

Arrancar el motor.

Presionar el conmutador de báscula para pasar al
modo «  gas  ».

Dejar girar el motor hasta que el testigo de GNC en
el cuadro de instrumentos(2) parpadee en verde: el
motor funciona de nuevo en modo «  gasolina  ».

Cortar el contacto.

Desconectar la batería comenzando por el borne
negativo y conectar el vehículo a tierra mediante un
cable.

Extraer la rampa de inyección de GNC (consultar
17D, Inyección de GNC, Rampa de inyección de
GNC).

ATENCIÓN

Antes de intervenir, leer las consignas de seguri-
dad (consultar 17D, Inyección de GNC, Consi-
gnas de seguridad).

110470

1

110746

2

17D

-

27

INYECCIÓN GNV

Inyector GNC: Extracción - Reposición

K4M, y 754

17D

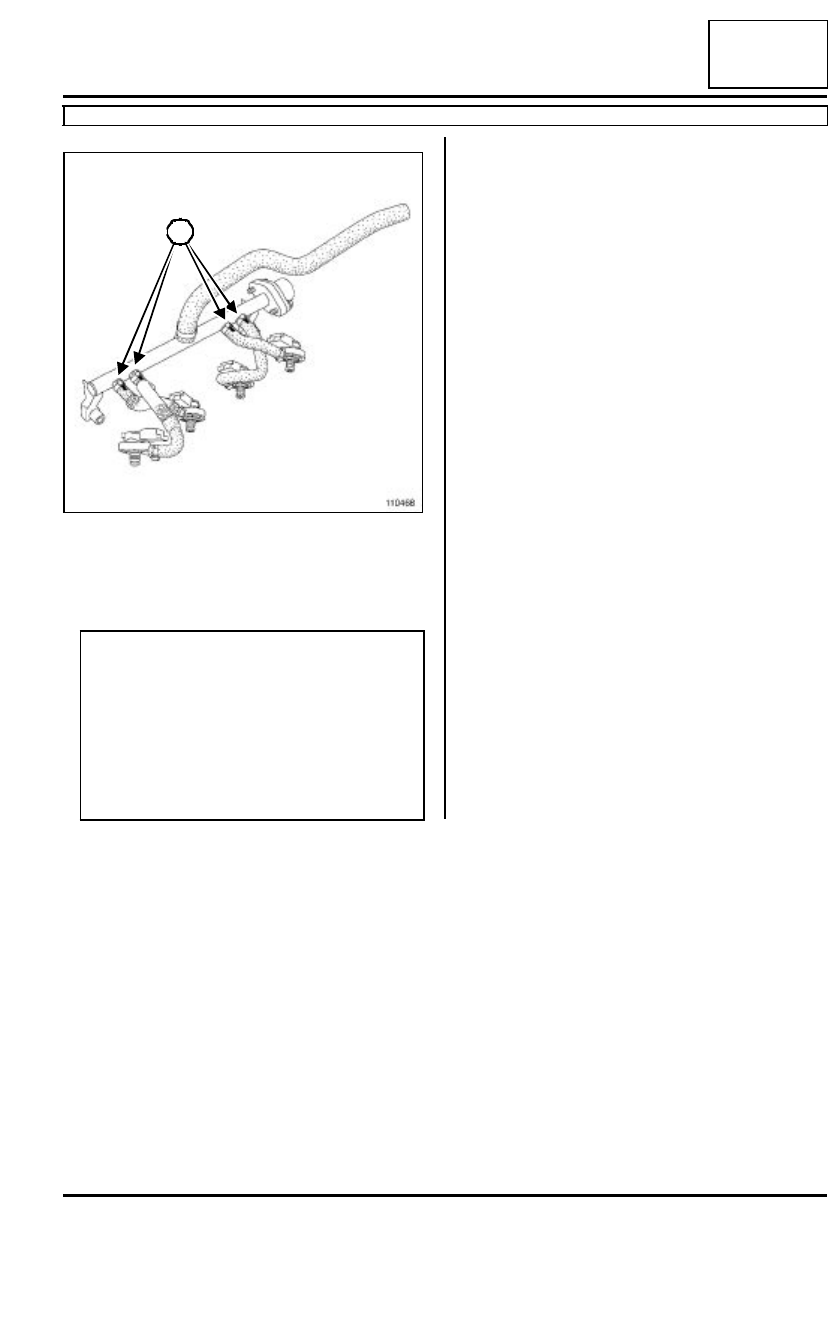

Extraer:

- las abrazaderas(3),

- los inyectores de GNC.

110468

ATENCIÓN

Los manguitos conectados a la rampa de inyec-
ción de GNC están señalados con una marca a
cada extremo. Estas marcas sirven para posicio-
nar correctamente los diferentes elementos entre
sí en la reposición.

Antes de realizar la extracción de un elemento,
anotar la posición del mismo respecto al mar-
cado en el manguito.

3

3

17D

-

28

INYECCIÓN GNV

Inyector GNC: Extracción - Reposición

K4M, y 754

17D

REPOSICIÓN

Sustituir imperativamente:

- las abrazaderas y los manguitos de los inyectores,

- la abrazadera encajable del tubo de salida de gas

del expansor.

Colocar la rampa de inyección de GNC (consultar
17D, Inyección de GNC, Rampa de inyección de
GNC).

Proceder en el orden inverso de la extracción.

Completar el nivel de gas.

Efectuar un control de estanquidad de todos los ra-
cores desapretados, vehículo en funcionamiento,
con el producto de detección de fuga (referencia 77
11 143 071).

Si hay fuga, verificar el apriete del racor:

- Caso n˚1, racor no apretado correctamente:

• colocar el vehículo en el exterior,

• cerrar el grifo de parada en la válvula multifunción

girándolo en el sentido de las agujas del reloj,

• arrancar el motor,

• presionar el conmutador de báscula para pasar al

modo «  gas  »,

• dejar girar el motor hasta que el testigo de GNC

en el cuadro de instrumentos parpadee en verde:
el motor funciona de nuevo en modo «  gasolina
 »,

• cortar el contacto,

• desconectar la batería comenzando por el borne

negativo y conectar el vehículo a tierra mediante

un cable,

• aflojar el racor,

• apretar el racor hasta que haga contacto y des-

pués girarlo un cuarto de vuelta para apretarlo al
par final,

• efectuar un control de estanquidad de todos los

racores desapretados, vehículo en funcionamien-
to, con el producto de detección de fuga (referen-
cia 77 11 143 071).

- Caso n˚2, racor apretado:

• sustituir el tubo,

• apretar el racor hasta que haga contacto y des-

pués girarlo un cuarto de vuelta para apretarlo al
par final,

• efectuar un control de estanquidad de todos los

racores desapretados, vehículo en funcionamien-
to, con el producto de detección de fuga (referen-
cia 77 11 143 071).

Nota:

En la reposición, lubrificar las juntas tóricas y el
junquillo de los inyectores de GNC. Para esta
lubrificación que previene de cualquier riesgo de
gripado utilizar aceite motor.

Nota:

Lubrificar el racor en la salida del expansor para
facilitar el enmangado del tubo.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

ATENCIÓN

Nunca apretar un racor bajo presión.

17D

-

29

INYECCIÓN GNV

Calculador de inyección GNC: Extracción - Reposición

K4M, y 754

17D

EXTRACCIÓN

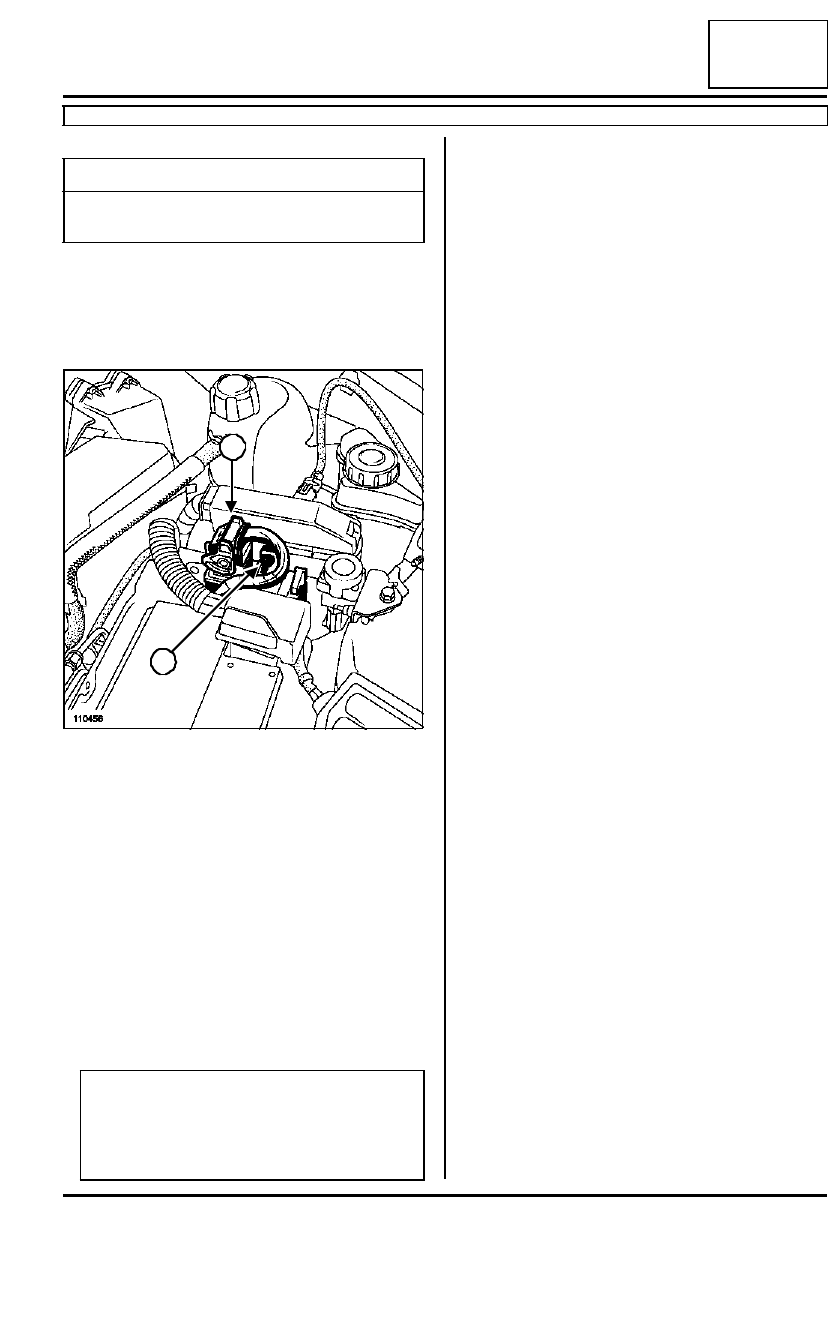

Desconectar la batería empezando por el borne ne-
gativo.

Desconectar el conector (1) del calculador de inyec-
ción de GNC.

Extraer:

- la tuerca de fijación (2) del calculador de inyección

de GNC en la chapa de protección de la batería,

- el calculador de inyección de GNC.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par la tuerca de fijación del calculador
de GNC (8 N.m).

Pares de apriete

m

tuerca de fijación del
calculador de GNC

8 N.m

110456

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: extracción - reposi-
ción).

1

2
