INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

F76, y F8Q, y 632

13B

los inyectores pueden sustituirse individualmente. Ex-
traer sólo el tubo de alta presión concernido.

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- los tubos de alta presión,

- los inyectores.

Colocar los tapones en los orificios.

Material indispensable

útil de diagnóstico

Pares de apriete

m

inyectores

7 daN.m

tuercas de tubos de alta
presión

2,5 daN.m

IMPORTANTE

Antes de intervenir en el circuito de inyección, veri-
ficar mediante el útil de diagnóstico:

• que la rampa de inyección no esté ya bajo pre-

sión,

• que la temperatura del carburante no sea alta.

- Respetar imperativamente, en cada intervención,

las consignas de seguridad y de limpieza enuncia-
das en este documento.

- Está estrictamente prohibido aflojar un racor del

tubo de alta presión cuando gira el motor.

ATENCIÓN

- Proveerse del kit de tapones especial para circuito

de inyección de alta presión.

- Sustituir imperativamente cualquier tubo de alta

presión extraído, así como sus grapas.

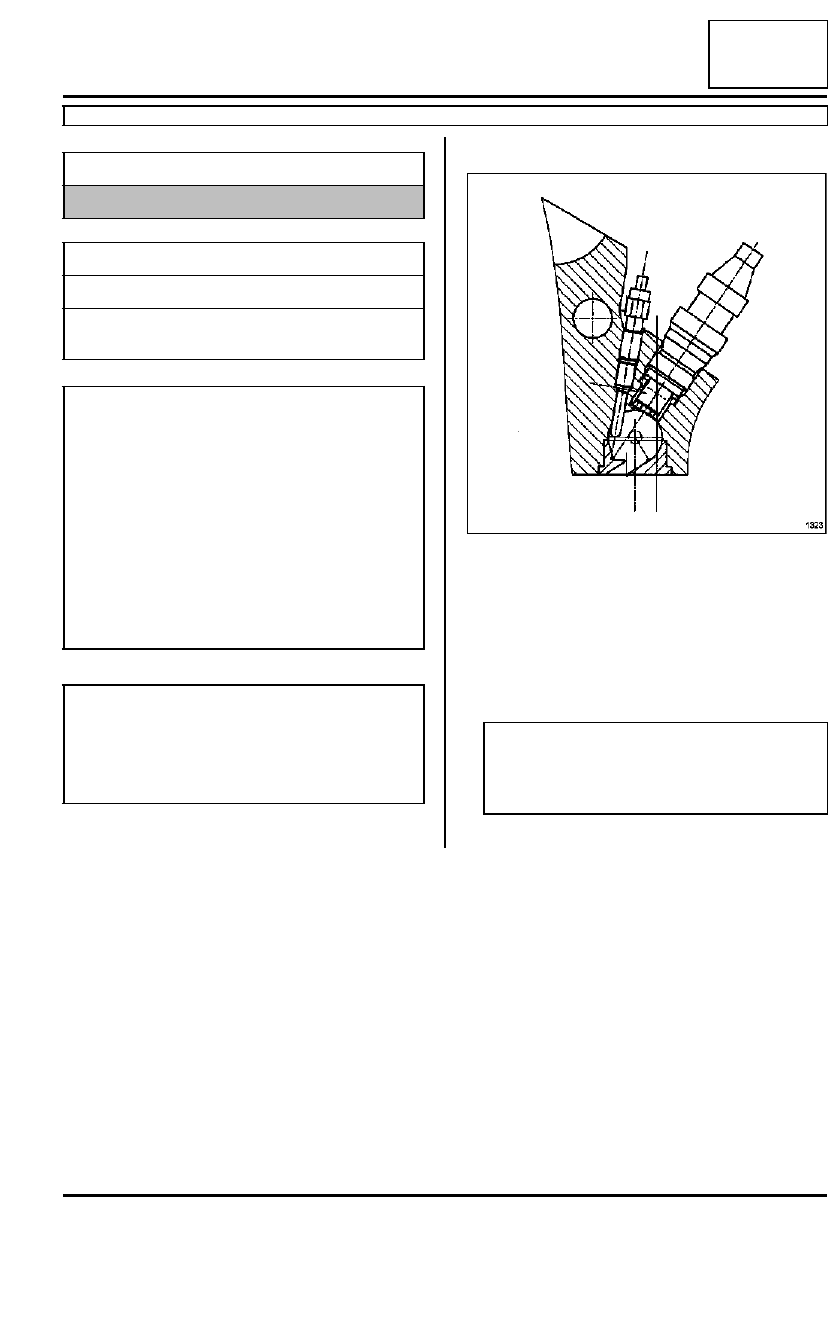

1323

ATENCIÓN

Tener cuidado con las proyecciones de gasóleo
en las partes eléctricas ya que pueden provocar
fallos de funcionamiento.

13B

-

125

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

F76, y F8Q, y 632

13B

REPOSICIÓN

Sustituir las arandelas para-llamas y las juntas colo-
cadas debajo de los inyectores.

Colocar:

- los inyectores,

- los tubos.

Aproximar con la mano las dos tuercas de cada tu-
bo.

Apretar a los pares:

- los inyectores (7 daN.m),

- las  tuercas de tubos de alta presión (2,5

daN.m).

ATENCIÓN

Verificar la ausencia de fuga haciendo girar el
motor al ralentí.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo, efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción-reposi-
ción).

13B

-

126

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

K9K, y 714 o 716 o 718

13B

EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción-Reposición).

Extraer:

- el protector del motor,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - reposición),

- la varilla de aceite.

Utillaje especializado indispensable

Mot. 1746

Llave  independiente
para apriete tubo
bomba de alta presión

Material indispensable

útil de diagnóstico

Pares de apriete

m

brida de fijación del
inyector

28 N.m

tuercas de fijación de la
rampa de inyección

28 N.m

tuercas de los tubos de
alta presión «   rampa-
inyectores  »

24 N.m

tuercas de boca en la
rampa

24 N.m

IMPORTANTE

Antes de intervenir en el circuito de inyección, veri-
ficar mediante el útil de diagnóstico:

• que la rampa de inyección no esté ya bajo pre-

sión,

• que la temperatura del carburante no sea alta.

- Respetar imperativamente, en cada intervención,

las consignas de seguridad y de limpieza (consul-
tar 13B, Inyección diésel, Inyección diésel: Pre-
caución para la reparación).

ATENCIÓN

Antes de intervenir en el vehículo, conseguir:

- de un kit de tapones nuevos (referencia 77 01

206 804),

- de toallitas de limpieza (referencia 77 11 211

707).

ATENCIÓN

Apretar al par de 38 N.m los tubos de alta presión
"bomba-rampa" y "rampa-inyectores" de referencia:

- 77 01 207 025

- 77 01 207 026

- 77 01 207 027

- 77 01 207 028

- 77 01 207 029

Para las otras referencias de tubos de alta presión,
apretar al par de 24 N.m.

ATENCIÓN

Se prohíbe intervenir en los inyectores.

Se prohíbe extraer el filtro de la varilla del inyector.

ATENCIÓN

Piezas que hay que sustituir sistemáticamente:

- todos los tubos de alta presión extraídos.

- cualquier inyector que haya sido abierto a pesar

de la prohibición,

- todas las arandelas para-llamas de los inyectores

extraídos.

13B

-

127

INYECCIÓN DIÉSEL

Inyector de gasóleo: Extracción - Reposición

K9K, y 714 o 716 o 718

13B

Desconectar:

- las bujías de precalentamiento,

- los inyectores,

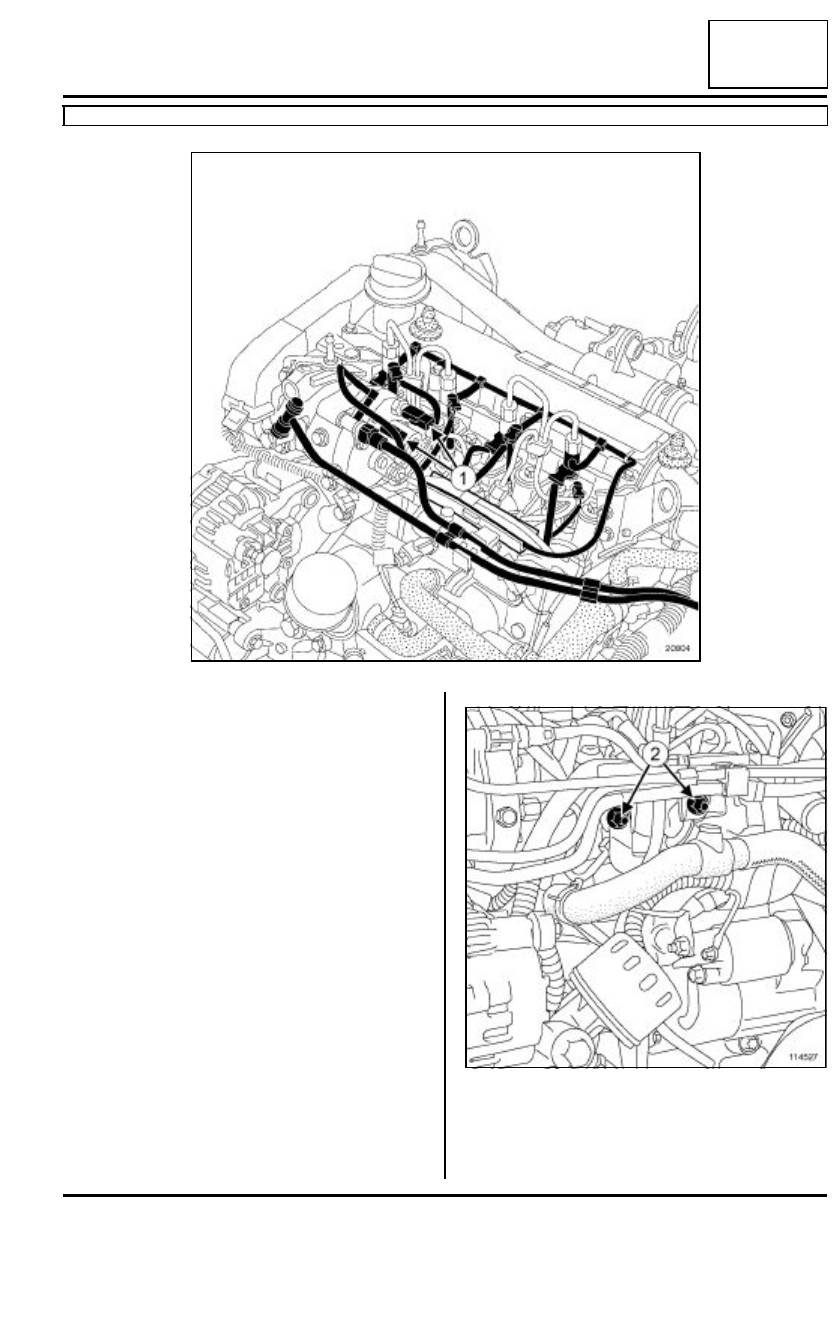

- los conectores eléctricos (1) en la bomba de alta

presión.

Extraer:

- las tuercas de fijación (2) de la boca del cableado

en la rampa de inyección,

- la guía de la varilla de aceite.
