Renault Kangoo. Manual - parte 154

13B

-

96

INYECCIÓN DIÉSEL

Bomba de alta presión: Extracción - Reposición

F76, y K9K, y 702 o 704 o 710

13B

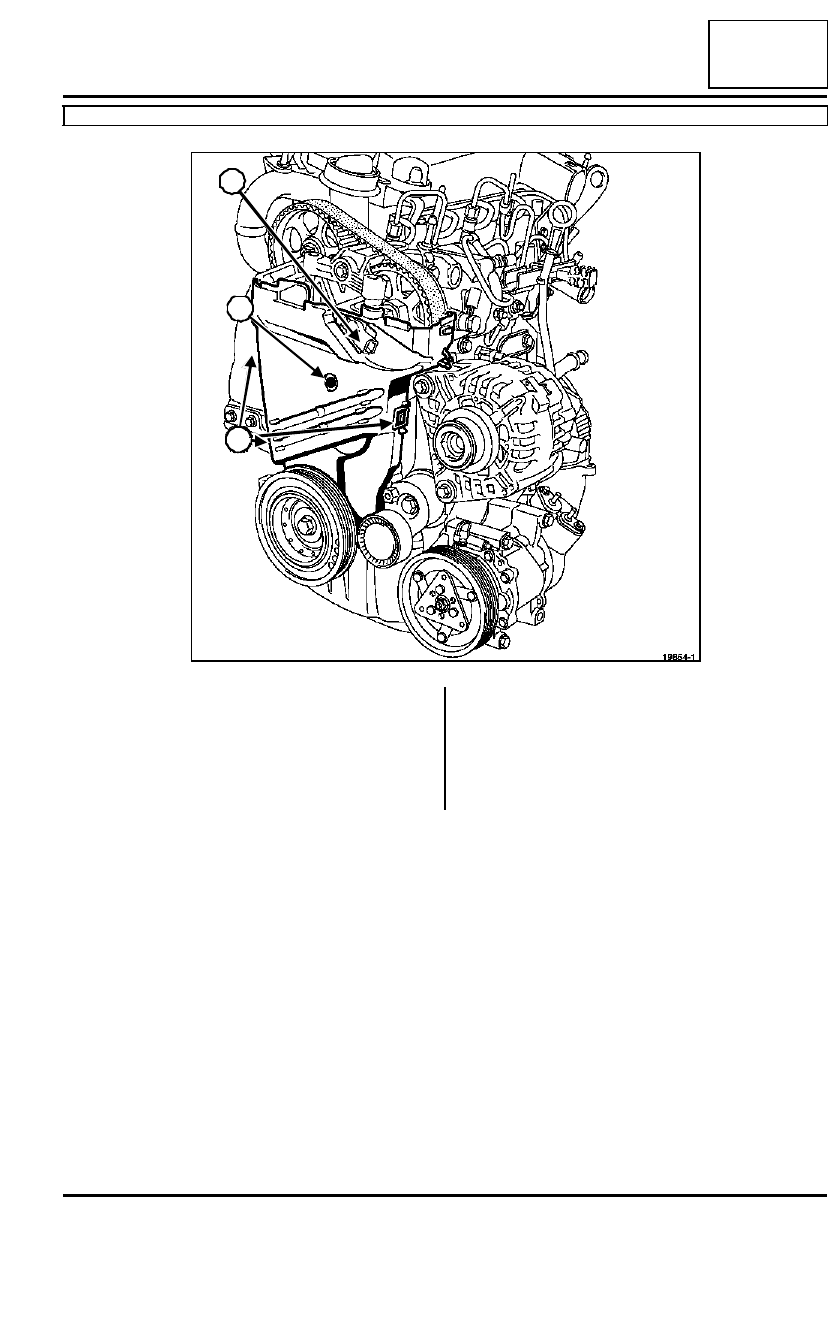

Extraer:

- el captador (17) de identificación del cilindro,

- el tornillo (18) de plástico.

Soltar las tres lengüetas (19).

Extraer el cárter inferior de distribución.

19654-1

17

19

19

18

13B

-

97

INYECCIÓN DIÉSEL

Bomba de alta presión: Extracción - Reposición

F76, y K9K, y 702 o 704 o 710

13B

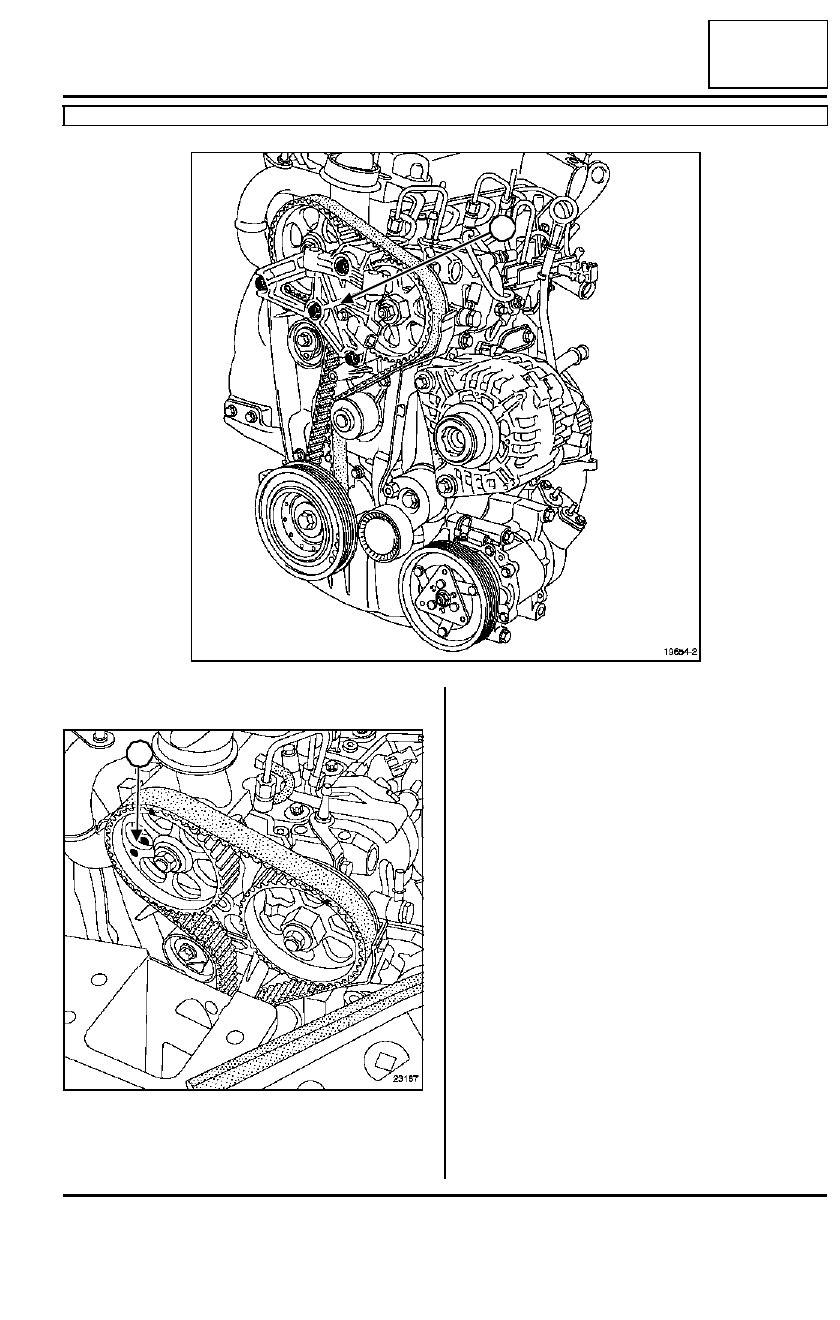

Extraer el soporte pendular (20) en la culata.

Posicionar el motor en punto muerto superior. El ori-

ficio de la polea del árbol de levas (21) debe estar
enfrente del orificio de la culata.

19654-2

20

23167

21

13B

-

98

INYECCIÓN DIÉSEL

Bomba de alta presión: Extracción - Reposición

F76, y K9K, y 702 o 704 o 710

13B

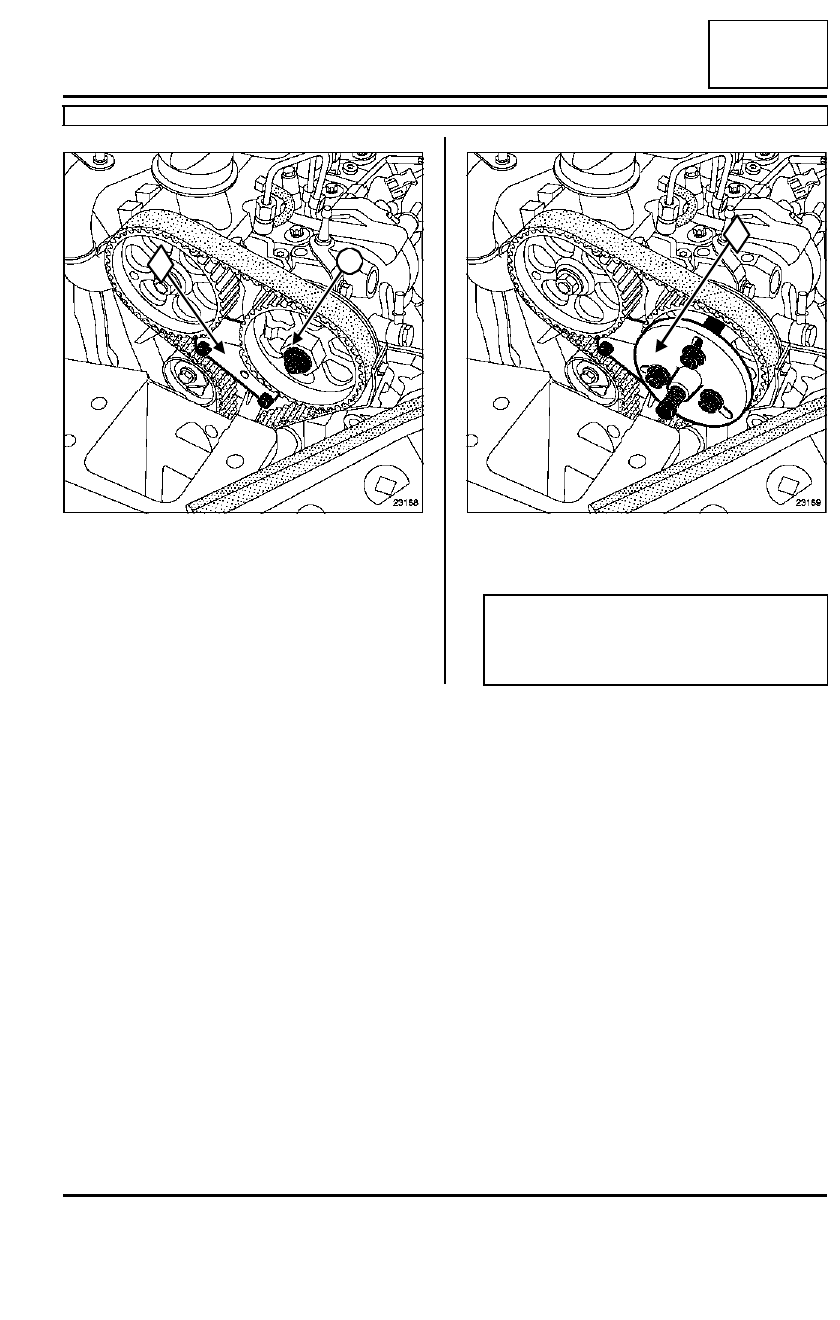

Colocar el útil (Mot. 1606)(1)  .

Si es necesario, girar ligeramente el motor para
ajustar la posición del útil de inmovilización en los
dientes de la polea de la bomba.

Quitar la tuerca (22) de la polea de la bomba de alta
presión sujetando la polea con una llave plana.

Colocar el útil (Mot. 1525)(2)   provisto del útil (Mot.
1525-02).

23168

1

22

23169

ATENCIÓN

Verificar que la varilla de empuje del útil esté
bien alineada y apoyada sobre el árbol de la
bomba de alta presión.

2

13B

-

99

INYECCIÓN DIÉSEL

Bomba de alta presión: Extracción - Reposición

F76, y K9K, y 702 o 704 o 710

13B

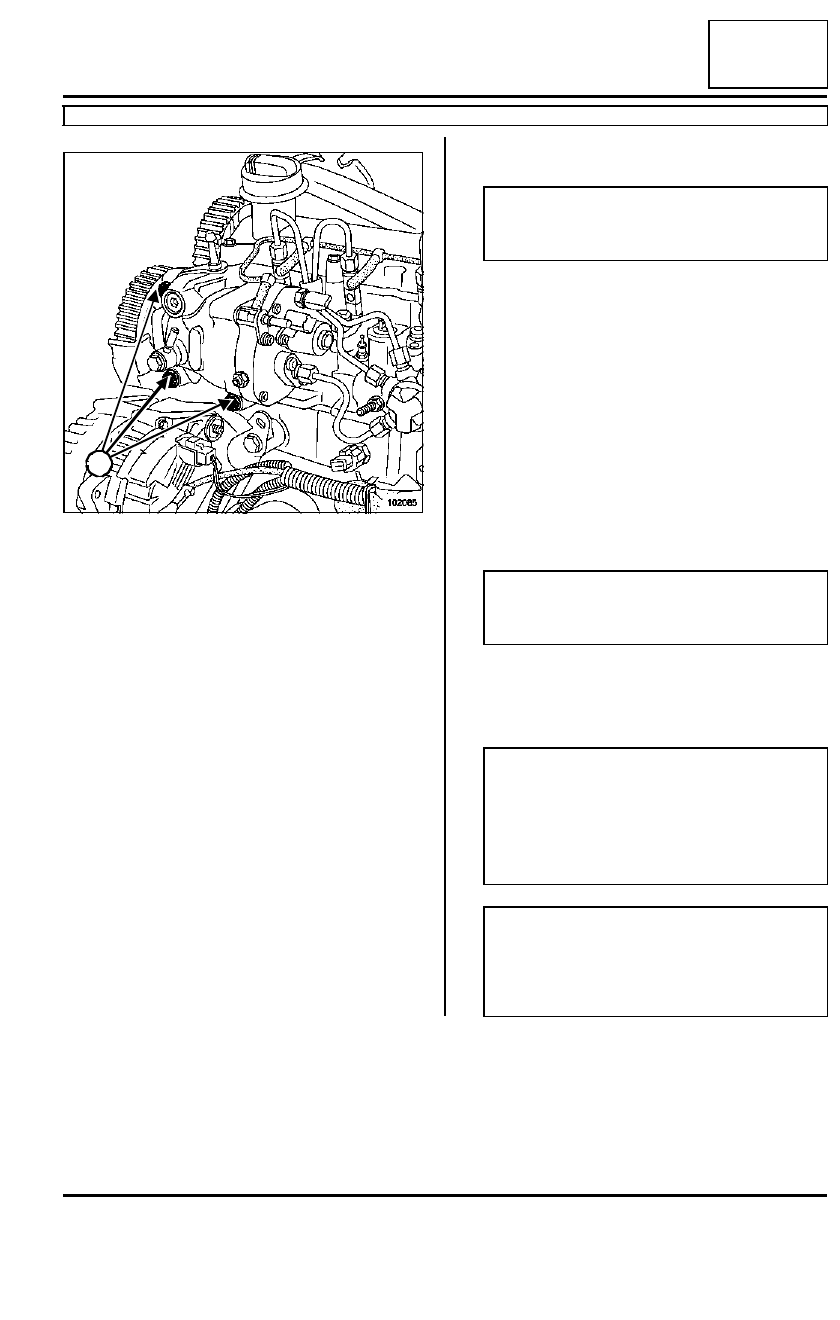

Quitar los tres tornillos (23) de fijación de la bomba
de alta presión.

Enroscar la varilla de empuje del útil (Mot. 1525).

Desolidarizar el conjunto «  polea - bomba  ».

Extraer:

- la bomba de alta presión,

- el útil extractor de la bomba de alta presión.

REPOSICIÓN: MÉTODO 2

Asegurarse de que el pasador de embridado de la
polea sigue estando colocado.

Colocar la bomba de inyección de alta presión.

Apretar a los pares los tornillos de fijación de la
bomba de inyección de alta presión  (2,1

±±±±

 0,2

daN.m).

Colocar la tuerca de la polea de la bomba de inyec-
ción de alta presión.

Apretar al par y de modo angular la tuerca de fija-
ción de la polea de la bomba de inyección de alta
presión  (1,5

±±±±

 0,1 daN.m + 60˚

±±±±

 10), sujetando la

polea con una llave plana.

Retirar el útil (Mot. 1606).

Antes de montar el tubo de alta presión nuevo, lubri-
ficar ligeramente las roscas de los racores con el
aceite contenido en la dosis suministrada en el kit de
piezas nuevas.

102085

23

23

ATENCIÓN

No retirar los tapones de limpieza hasta el último
momento para cada uno de los órganos.

ATENCIÓN

Sustituir sistemáticamente todos los tubos de
alta presión extraídos.

ATENCIÓN

- Existen tubos entregados con dosis y tubos

entregados sin dosis.

- Los tubos entregados sin dosis son (tubos

auto-lubrificados). El par de apriete no cambia:
3,8 da.N.m.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo, efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).
