ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

D4F, y 730

13A

Los inyectores van fijados a la rampa de inyección
mediante grapas.

El carburante circula permanentemente por la circu-
nferencia del cuerpo del inyector. Este barrido de
carburante evita la formación de burbujas de vapo-
res de gasolina y favorece los arranques en calien-
te.

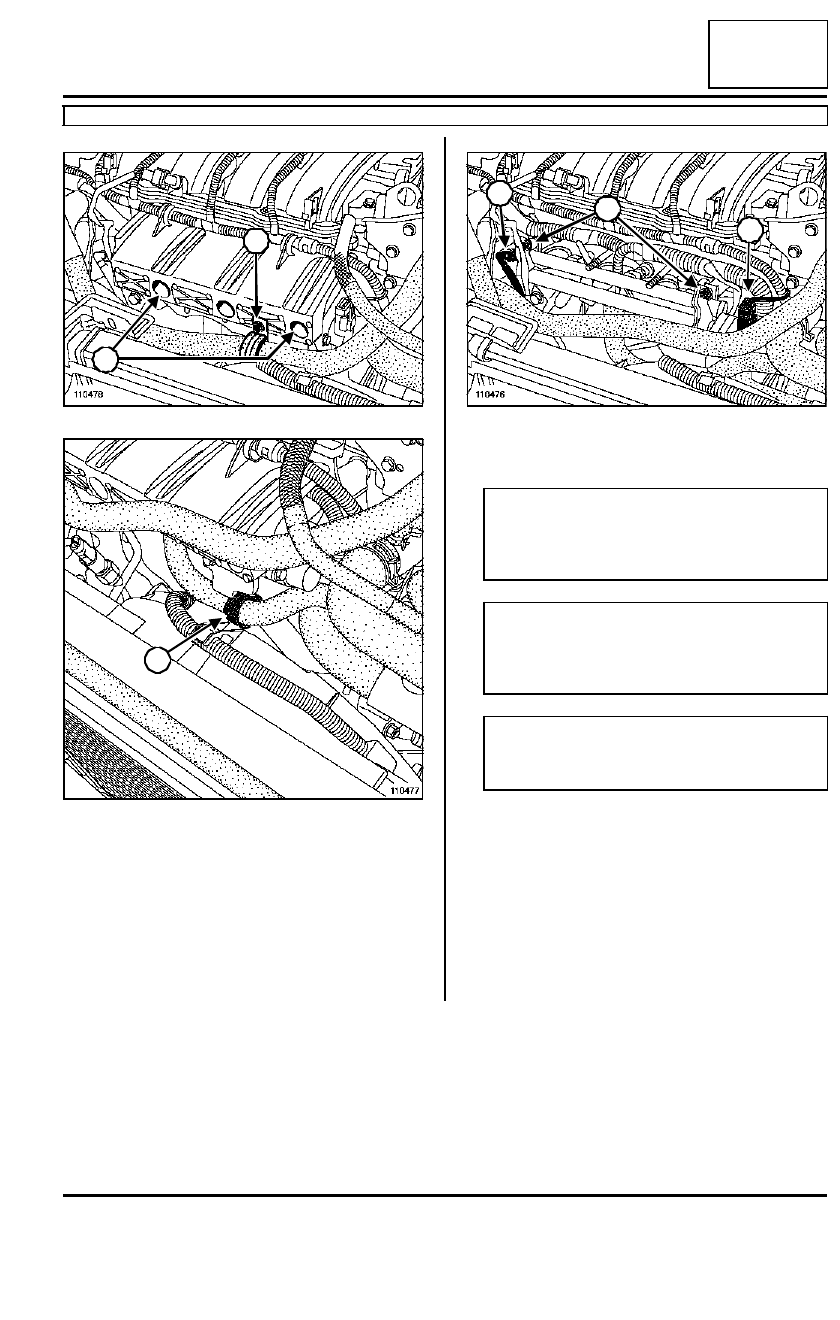

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el repartidor de admisión (consultar 12B,
Mezcla carburada, repartidor de admisión).

Extraer:

- los tornillos de fijación (1) de la rampa de inyec-

ción,

- la rampa de inyección.

EN EL TORNILLO DE BANCO

Extraer el cableado eléctrico de los inyectores.

Extraer:

- las grapas (2) de los inyectores,

- los inyectores (3).

REPOSICIÓN

Colocar la rampa de inyección.

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación de la rampa
de inyección (7 N.m).

Conectar la batería comenzando por el borne positi-
vo.

Pares de apriete

m

tornillos de fijación de la
rampa de inyección

7 N.m

IMPORTANTE

Al extraer los inyectores o la rampa de inyección,
prestar atención a la cantidad de carburante que
se encuentra en la rampa y en el racor.

107885

1

1

1

101492

ATENCIÓN

Sustituir imperativamente las juntas tóricas y las
grapas de fijaciones de los inyectores.

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería: Extracción-Reposición).

3

2

13A

-

23

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

K4M, y 754

13A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la correa elástica (1),

- el resonador de aire.

Desconectar el tubo (2) de toma de presión del re-
partidor de admisión.

Desgrapar el tubo de toma de presión del repartidor
de admisión de sus sujeciones y bascularlo detrás
de la batería.

Pares de apriete

m

tuercas de fijación de
las rampas de inyección

10 N.m

tuercas de fijación del
protector de la rampa
de inyección

25 N.m

110724

1

110479

2

13A

-

24

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

K4M, y 754

13A

Quitar la abrazadera de sujeción del tubo (3) de la
dirección asistida.

Desgrapar del protector de la rampa de inyección el
tubo de salida del gas en el expansor (4).

Extraer:

- las tuercas de fijación (5) del protector de la rampa

de inyección

- el protector de la rampa.

Desconectar el racor de llegada de gasolina (6) en
la rampa de inyección.

Quitar las tuercas de fijación de las rampas de
inyección (7).

Desconectar el conector (8) del captador de presión
de la rampa de inyección GNC.

110478

110477

3

5

5

4

110476

IMPORTANTE

Tener cuidado con las proyecciones de gasolina
al desconectar el racor de alimentación y pro-
teger el alternador.

IMPORTANTE

Al extraer los inyectores o la rampa de inyección,
prestar atención a la cantidad de carburante que
se encuentra en la rampa y en el racor.

ATENCIÓN

Proteger las zonas sensibles a la caída de car-
burante.

6

7

8

13A

-

25

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

K4M, y 754

13A

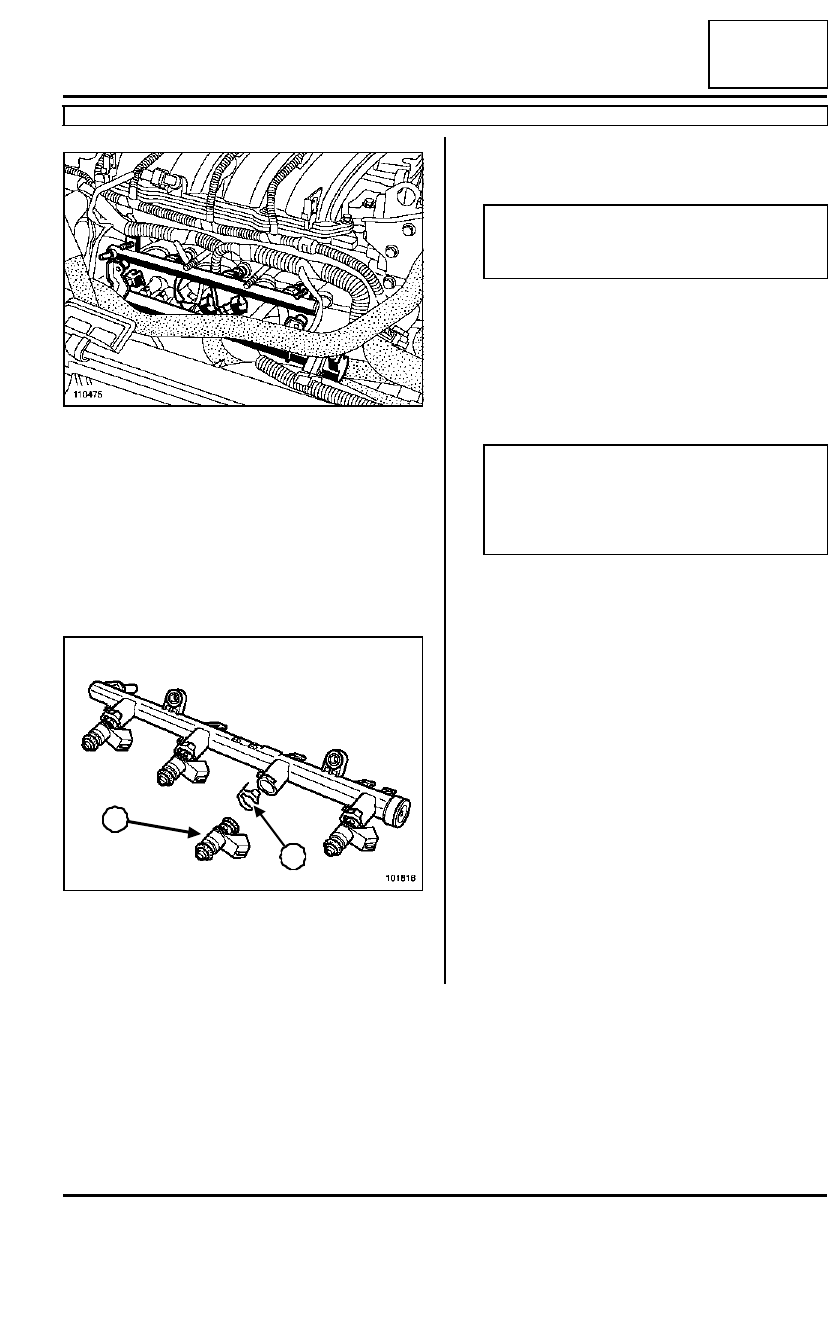

Desconectar:

- los conectores de los inyectores de gasolina,

- el conector del captador de picado.

Dejar la rampa de inyección GNC suspendida hacia
la parte delantera del vehículo.

Extraer la rampa de inyección de gasolina.

EN EL TORNILLO DE BANCO

Extraer:

- las grapas (9),

- los inyectores (10).

REPOSICIÓN

Colocar la rampa de inyección.

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- las tuercas de fijación de las rampas de inyec-

ción (10 N.m),

- las tuercas de fijación del protector de la rampa

de inyección (25 N.m).

110475

101816

9

10

ATENCIÓN

Sustituir imperativamente las juntas tóricas y las
grapas de fijación de los inyectores.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).
