Renault Kangoo. Manual - parte 126

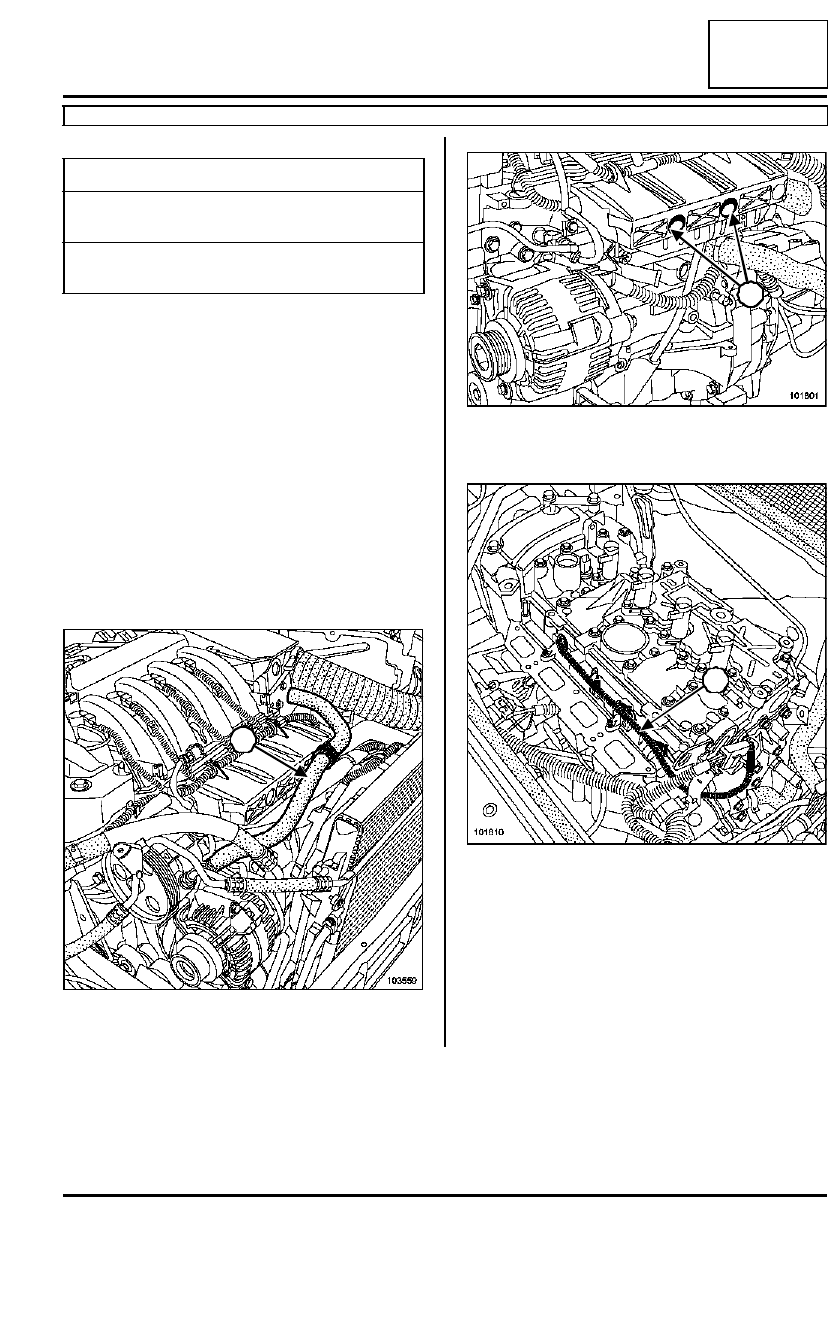

13A

-

18

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

K4M, y 750 o 752 o 753

13A

Los inyectores van fijados a la rampa de inyección me-
diante grapas.

El carburante circula permanentemente por la circunfe-
rencia del cuerpo del inyector. Este barrido de carbu-
rante evita la formación de burbujas de vapor de
gasolina y favorece los arranques en caliente.

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- las tapas del motor,

- el repartidor de admisión (consultar 12A, Mezcla

carburada).

Poner a un lado el conducto (1) de la bomba de di-
rección asistida.

Quitar las dos tuercas de fijación (2) de protección
de la rampa de inyección.

Desconectar el cableado eléctrico (3) de los inyecto-
res.

Pares de apriete

m

tornillos de fijación de la
rampa de inyección

0,9 daN.m

tornillos de fijación de la
tapa de la batería

0,4 daN.m

103559

1

101801

101810

2

2

3

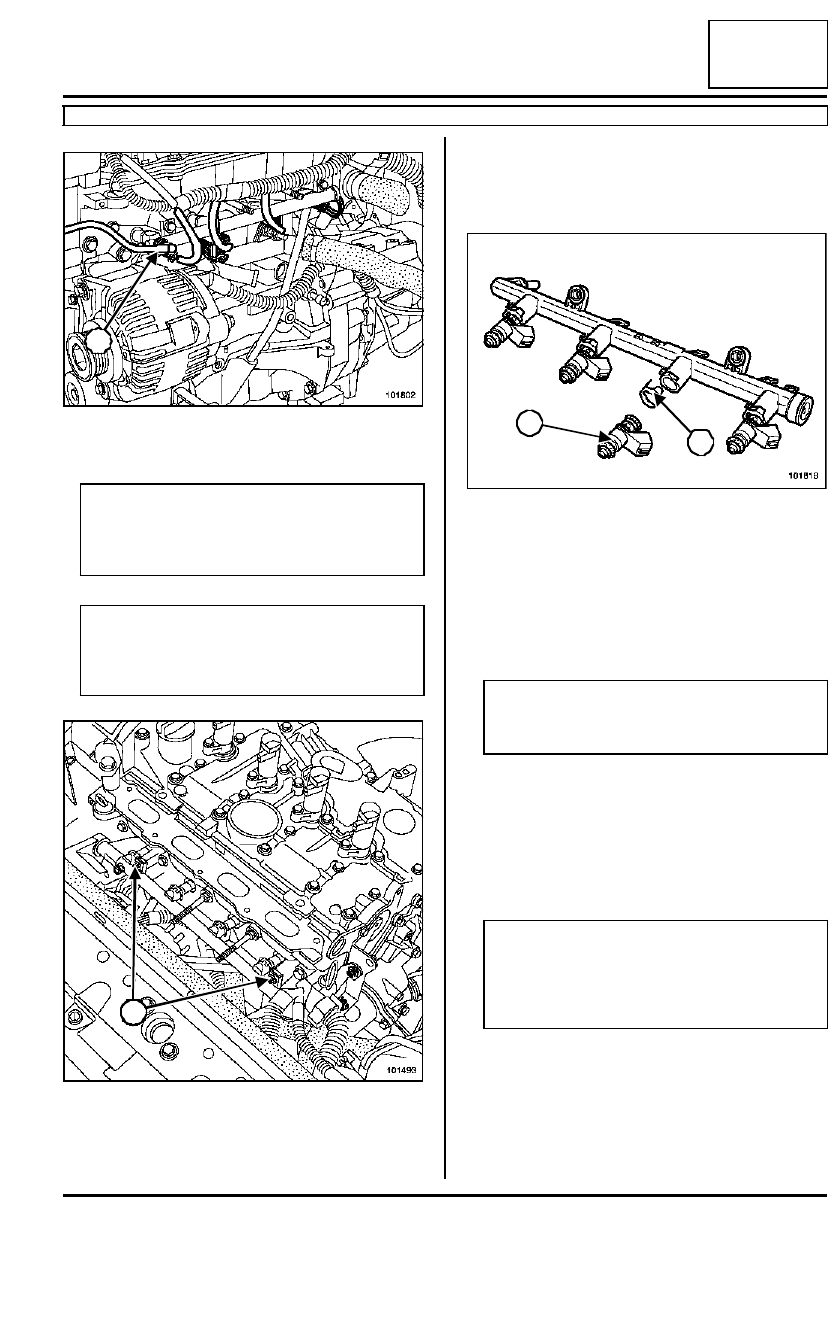

13A

-

19

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

K4M, y 750 o 752 o 753

13A

Desconectar el tubo de llegada de carburante (4).

Extraer:

- los dos tornillos de fijación de la rampa de inyec-

ción,

- la rampa de inyección tirando de ella con suavidad

hacia sí mismo.

EN EL TORNILLO DE BANCO

Extraer:

- las grapas (6) de los inyectores,

- los inyectores (7).

REPOSICIÓN

Colocar la rampa de inyección.

Apretar a los pares:

- los  tornillos de fijación de la rampa de inyec-

ción (0,9 daN.m),

- los tornillos de fijación de la tapa de la batería

(0,4 daN.m).

Proceder en el orden inverso de la extracción.

101802

IMPORTANTE

Atención con las proyecciones de gasolina al
desconectar el racor de alimentación de la
rampa de inyección.

ATENCIÓN

Proteger el alternador de la caída de gasolina
que se encuentra en la rampa y el conducto de
alimentación.

101493

4

5

101816

ATENCIÓN

Sustituir imperativamente las juntas tóricas y las
grapas de fijación de los inyectores.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

7

6

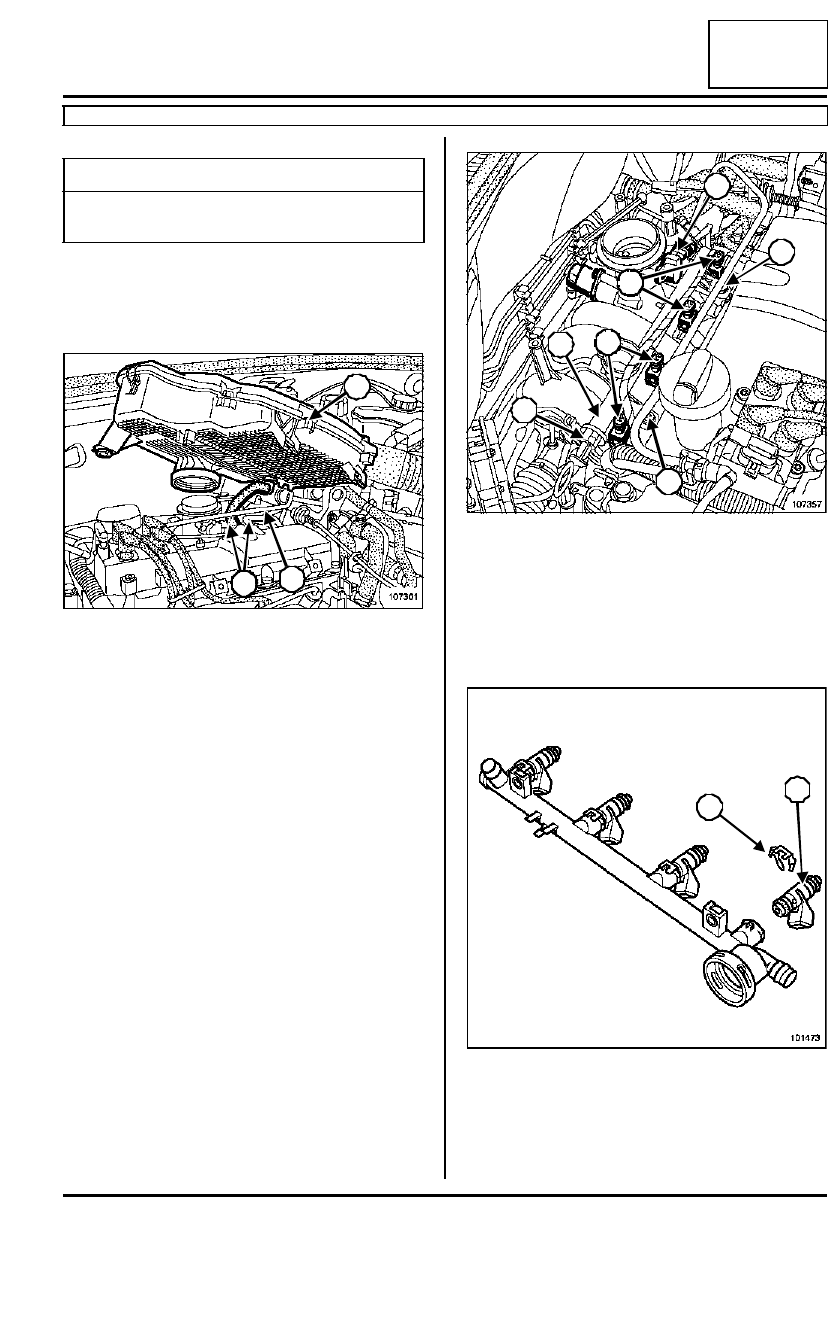

13A

-

20

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

K7J, y 700 o 701

13A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Quitar la carcasa del filtro de aire (1).

Desconectar los tubos de reaspiración de los vapo-
res de aceite (2) y de gasolina (3).

Desconectar:

- los conectores de los inyectores (4) y del captador

de posición mariposa (5),

- el tubo de llegada de gasolina (6).

Quitar los dos tornillos (7) de fijación de la rampa, y
después extraer la rampa de inyección (8).

Retirar el clip (9) para quitar el inyector, después
presionar en la grapa (10) antes de tirar del inyector.

Pares de apriete

m

tornillos de fijación de la
rampa de inyección

0,7 daN.m

107361

2

1

3

107357

101473

6

5

7

8

7

4

4

10

9

13A

-

21

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

K7J, y 700 o 701

13A

REPOSICIÓN

Cambiar las juntas tóricas a la altura del pie de los
inyectores (si el inyector ha sido desmontado, cam-
biar también la junta a la altura de la cabeza del
inyector).

Verificar el «  clic  » de los racores de llegada y de
retorno de gasolina.

Apretar al par los tornillos de fijación de la rampa
de inyección  (0,7 daN.m).

Proceder en el orden inverso de la extracción.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).
