ALIMENTACIÓN DE CARBURANTE

Filtro de gasolina: Generalidades

13A

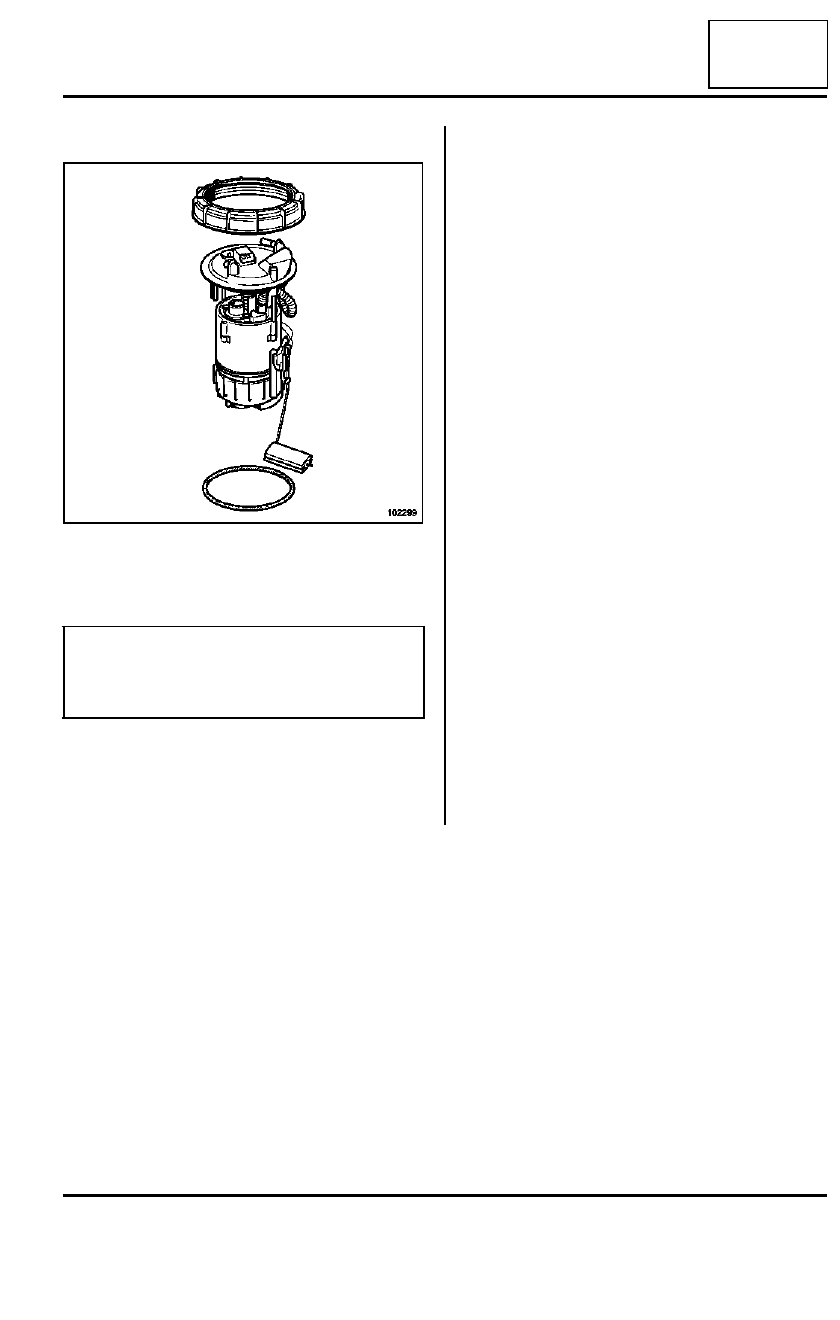

Filtro de gasolina integrado en el conjunto «

bomba - aforador  »

El filtro de gasolina está situado en el depósito, está in-
tegrado en el conjunto «  bomba - aforador  » y no se
puede desmontar.

El filtro está ideado de modo que sea eficaz durante
mucho tiempo.

El control de la presión de alimentación y del caudal de
la bomba permite diagnosticar el conjunto «  bomba -
aforador  ».

102299

ATENCIÓN

Sustituir imperativamente el conjunto «  bomba -
aforador  » si uno de los componentes del conjunto
falla.

13A

-

7

ALIMENTACIÓN DE CARBURANTE

Filtro de gasolina: Extracción - Reposición

13A

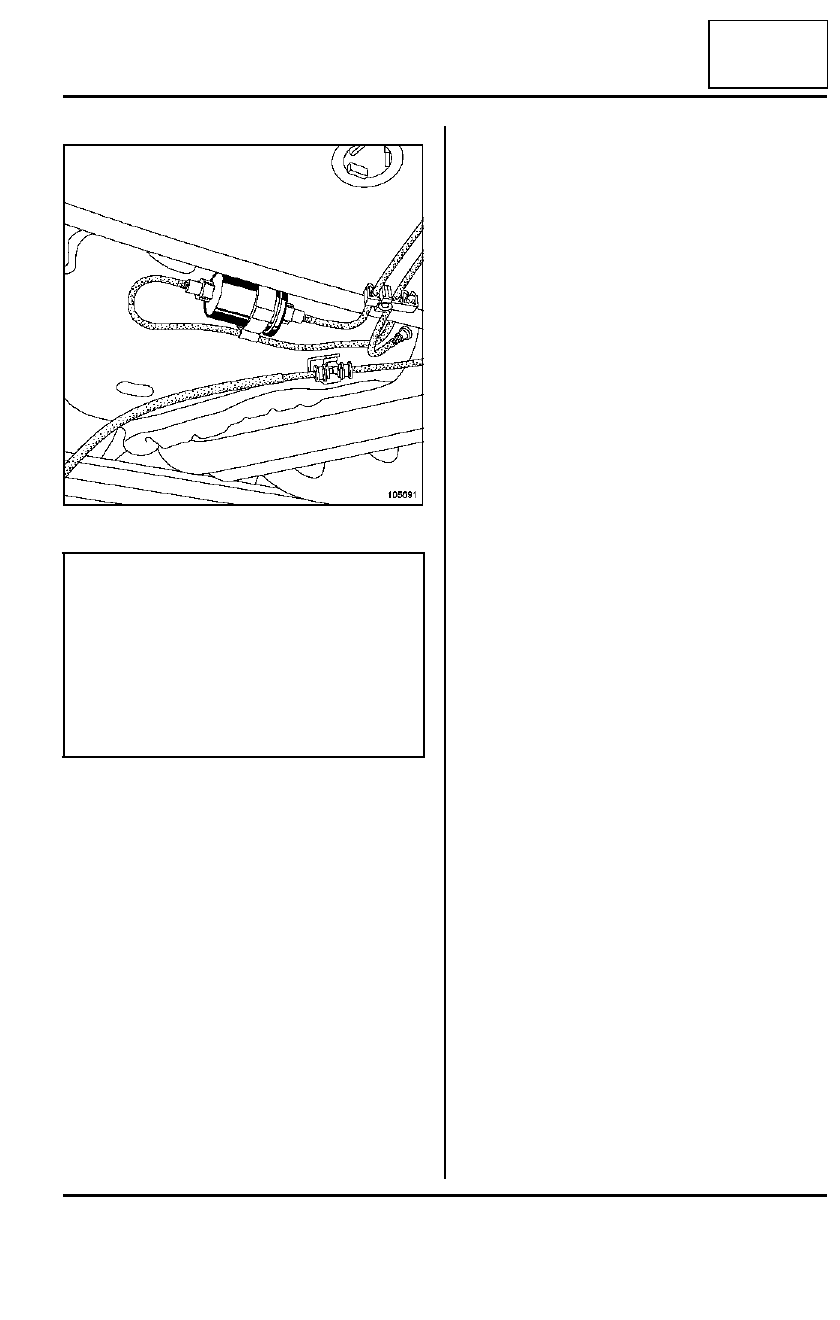

Filtro de gasolina exterior al depósito

EXTRACCIÓN

Desconectar las canalizaciones provistas de raco-
res rápidos.

Desgrapar el filtro de gasolina.

Extraer el filtro de gasolina.

REPOSICIÓN

Respetar el sentido de circulación del carburante
(señalado por una flecha en el filtro).

Conectar las canalizaciones.

Asegurarse del correcto encajado:

- del filtro de gasolina,

- de los racores rápidos.

105691

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar ni acercar ningún objeto incandescente

al área de trabajo,

- prestar atención a las proyecciones de carburante

desconectando el racor,

- proteger las zonas sensibles a la caída de carbu-

rante.

13A

-

8

ALIMENTACIÓN DE CARBURANTE

Filtro de gasóleo: Extracción - Reposición

K9K, y 702 o 704 o 710 o 714 o 716 o 718

13A

EXTRACCIÓN

Retirar el filtro de gasóleo de su soporte.

Colocar el filtro de gasóleo nuevo sobre el soporte
(no retirar los tapones hasta el último momento).

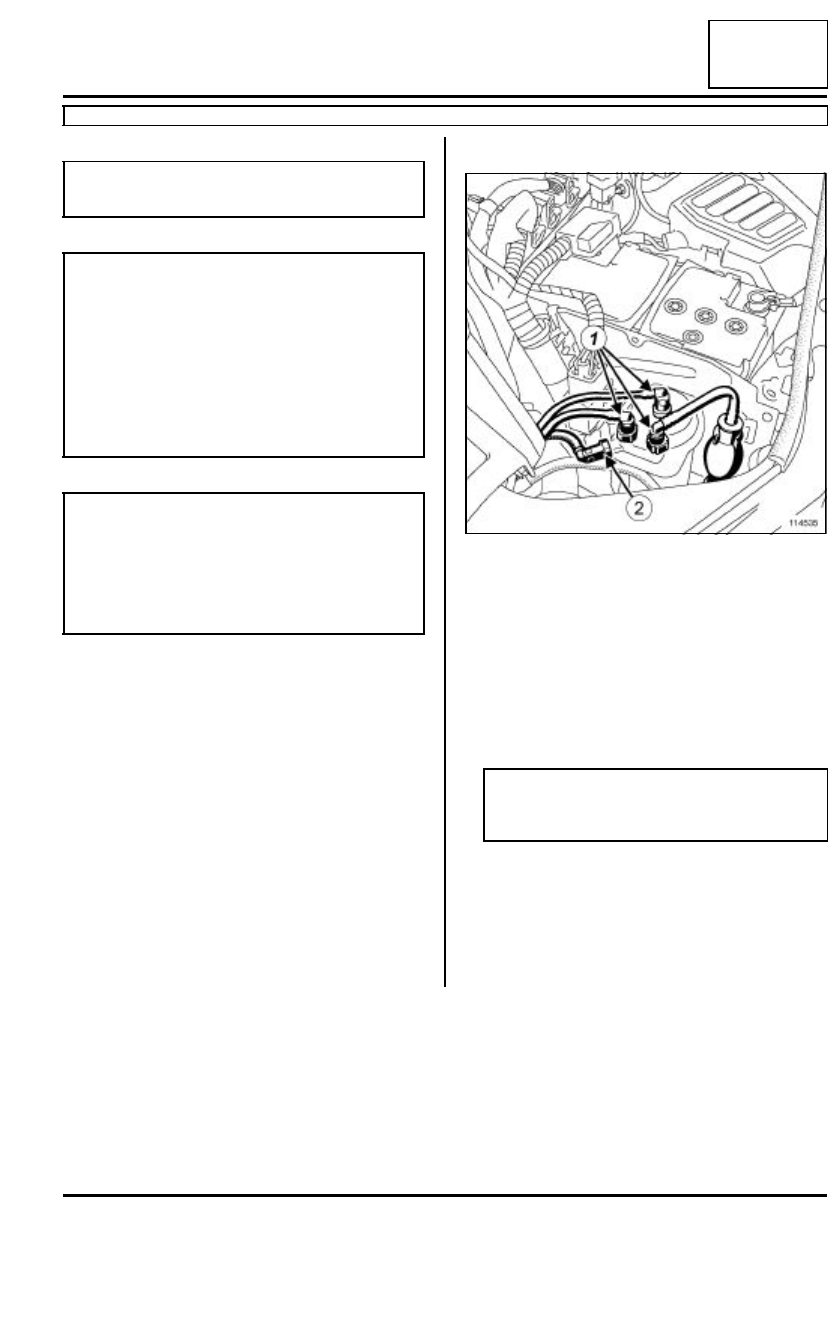

Desconectar los racores de los tubos en el filtro de
gasóleo comenzando por les racores rápidos verti-
cales (1).

Desconectar el último racor rápido de salida (2) ha-
cia la bomba de alta presión y volver a conectarlo en
seguida al filtro de gasóleo nuevo.

REPOSICIÓN

Conectar los racores rápidos en el filtro de gasóleo.

Cebar el sistema con la bomba de cebado manual
(desgaseado automático).

Proceder en el orden inverso de la extracción.

IMPORTANTE

Ponerse guantes durante la operación.

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar ni acercar ningún objeto incandescente

al área de trabajo,

- prestar atención a las proyecciones de carburante

desconectando el racor,

- proteger las zonas sensibles a la caída de carbu-

rante.

Nota:

Utilizar únicamente unas toallitas (77 11 211 707)
para la limpieza del filtro y de los tubos una vez
abierto el circuito de carburante.

Comprobar que se dispone del filtro de gasóleo
nuevo antes de realizar la intervención.

114535

ATENCIÓN

Evitar el contacto de los racores de los tubos de
carburante con un entorno contaminado.

13A

-

9

ALIMENTACIÓN DE CARBURANTE

Filtro de gasóleo: Extracción - Reposición

K9K, y 702 o 704 o 710 o 714 o 716 o 718

13A

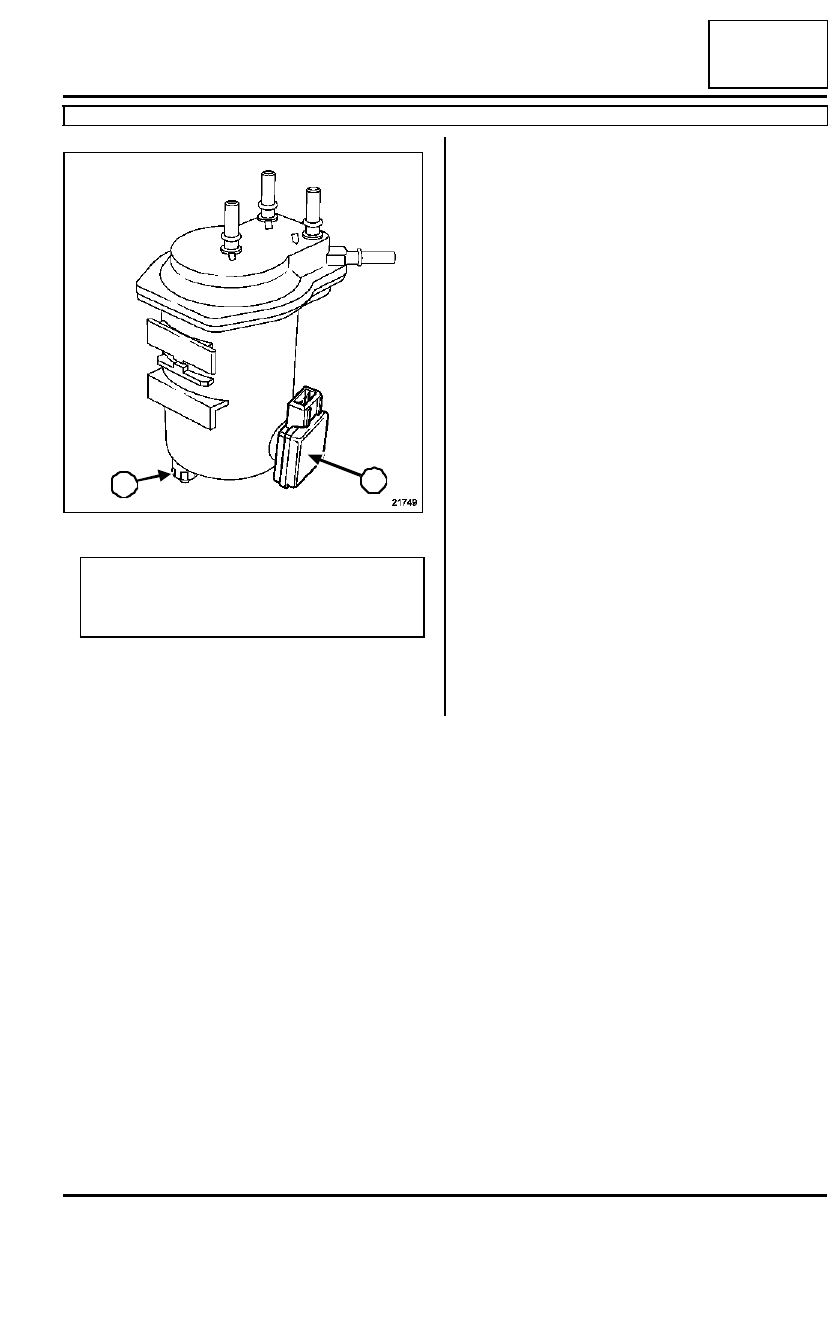

Algunos vehículos poseen un captador de detección
de agua (2) en el gasóleo, situado en el filtro. En
caso de presencia de agua en el gasóleo, el testigo
de fallo de inyección se enciende.

21749

Nota:

Purgar periódicamente el agua contenida en el
filtro de gasóleo por el tapón de purga (1).

2

1
