12A

-

20

MEZCLA CARBURADA

Admisión de aire

D4F, y 712

12A

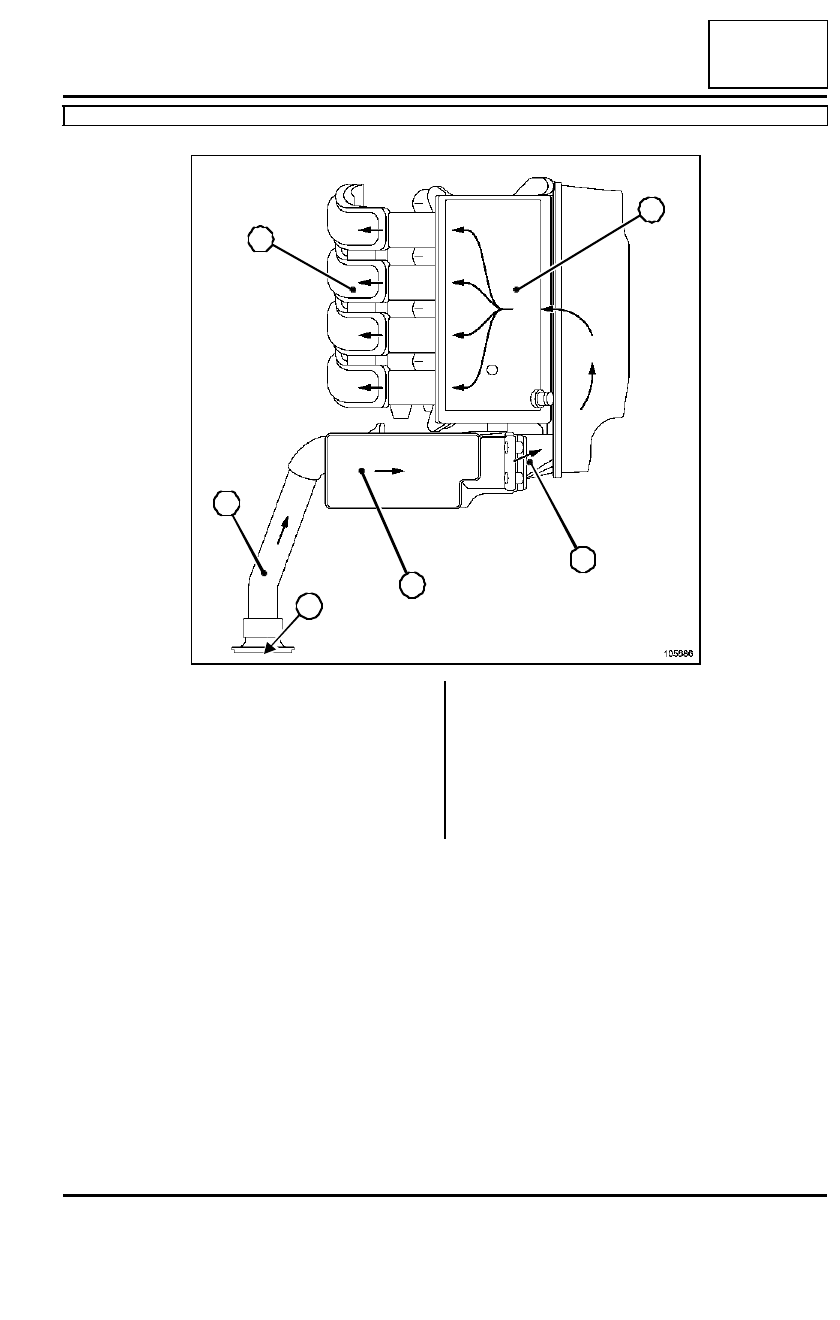

Esquema del circuito de admisión de aire

105686

1

2

3

4

5

6

(1)

 Tubo de aspiración de aire

(2)

Carcasa del filtro de aire

(3)

Resonador de aire

(4)

 Caja mariposa

(5)

 Repar tidor de admisión

(6)

 Entrada de aire

12A

-

21

MEZCLA CARBURADA

Admisión de aire

K4M, y 750 o 752 o 753

12A

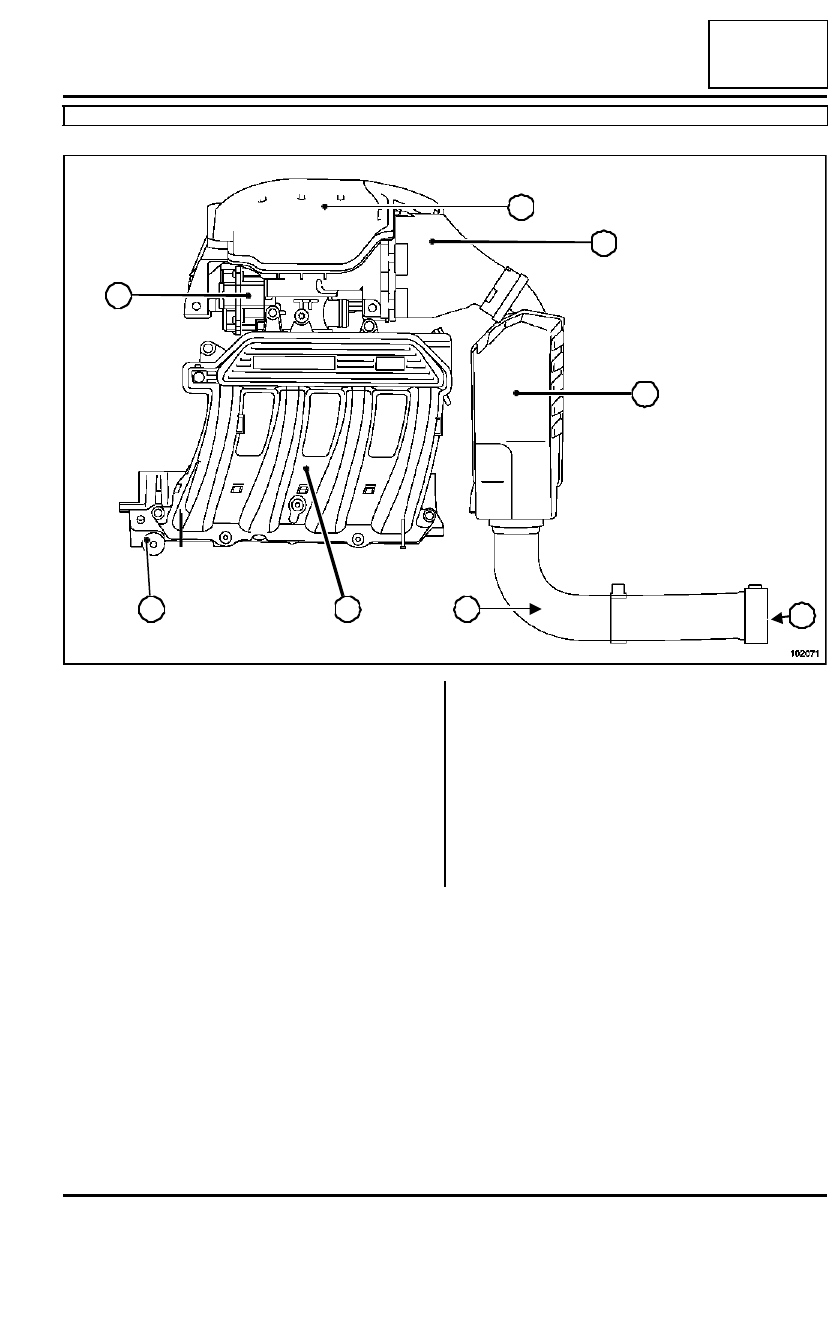

Esquema del circuito de admisión de aire

102071

7

6

5

4

3

2

1

8

(1)

 Tubo de aspiración de aire

(2)

Resonador de aire

(3)

Carcasa del filtro de aire

(4)

Caja de aire

(5)

 Caja mariposa

(6)

 Repar tidor de admisión

(7)

 Cala portainyectores

(8)

 Entrada de aire

12A

-

22

MEZCLA CARBURADA

Admisión de aire

K9K, y 702

12A

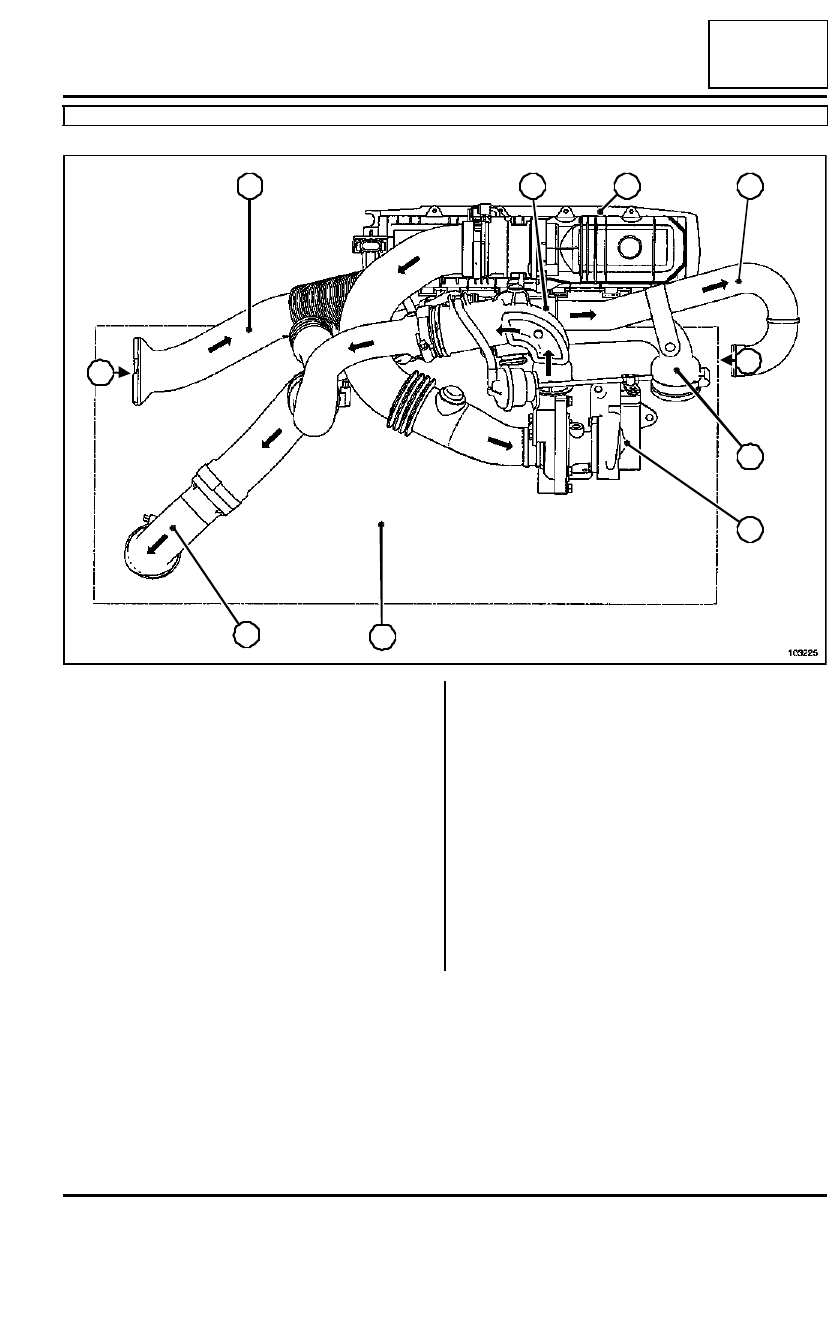

Esquema del circuito de admisión de aire

103225

4

3

10

2

1

9

8

7

6

5

(1)

Conducto de entrada de aire

(2)

Carcasa del filtro de aire

(3)

Turbocompresor

(4)

Cajetín de reciclaje de los gases
de escape

(5)

Tubo metálico de admisión de
aire

(6)

Entrada intercambiador aire-aire

(7)

Salida intercambiador aire-aire

(8)

Cambiador aire-aire

(9)

 Entrada de aire

(10)

Hacia repartidor de admisión

12A

-

23

MEZCLA CARBURADA

Admisión de aire

K9K, y 704 o 710

12A

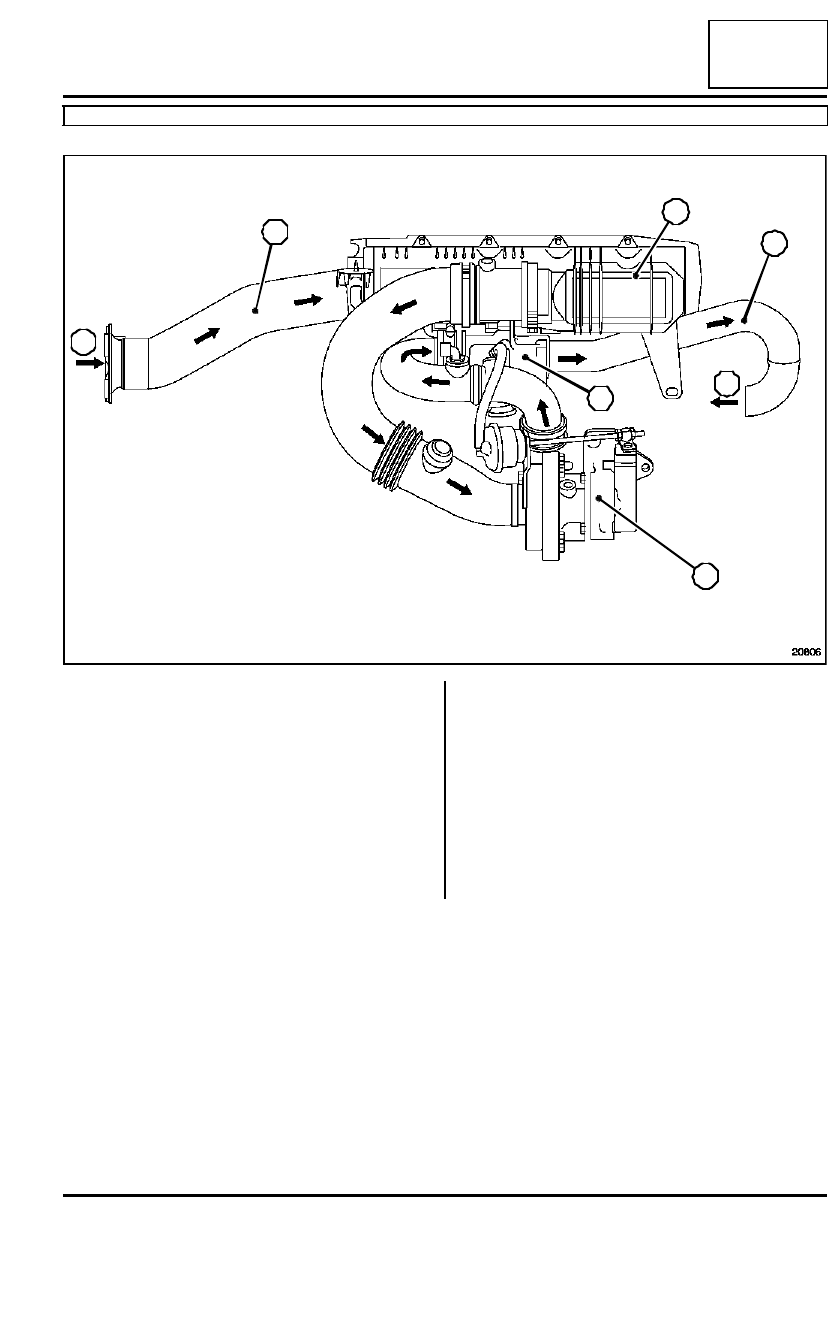

Esquema del circuito de admisión

20806

1

2

3

4

5

6

7

(1)

Conducto de entrada de aire

(2)

Carcasa del filtro de aire

(3)

Turbocompresor

(4)

Cajetín de reciclaje de los gases
de escape

(5)

Tubo metálico de admisión de
aire

(6)

 Entrada de aire

(7)

Hacia repartidor de admisión
