12A

-

16

MEZCLA CARBURADA

Características

D4F, y 730

12A

Potenciómetro del pedal del acele-
rador

Potenciómetro de doble pista.

Resistencia:

- pista 1:  vías 2 y 4: 1200

±±±±

 480

Ω

- pista 2: vías 1 y 5: 1700

±±±±

 680

Ω

Conector de 6 vías:

- 1: masa pista 2

- 2: masa pista 1

- 3: señal pista 1

- 4: alimentación 5 V pista 1

- 5: alimentación 5 V pista 2

- 6: señal pista 2

Captador de picado

SAGEM

Captador de tipo piezoeléctrico.

Par de apriete: 20 N.m.

Captador de posición y de régimen
del motor

SIEMENS

Captador de tipo de reluctancia
variable.

Resistencia: 200 a 270

Ω

 a 23 ˚C.

12A

-

17

MEZCLA CARBURADA

Características

D4F, y 730

12A

Sondas de oxígeno anterior y pos-
terior

NTK

El calentamiento de la sonda se
interrumpe cuando la temperatura
de los gases de escape es superior
a  650 ˚C o si la temperatura del
elemento calefactante es superior a
560 ˚C.

Resistencia de calentamiento: 3,3

±±±±

0,3

Ω

 a 23 ˚C.

Conector de 4 vías:

- A: + resistencia de calentamiento

(BLANCO)

- B: - resistencia de calentamiento

(BLANCO)

- C: + señal (negro)

- D: - señal (gris)

Con el motor caliente:

- Mezcla rica: > 850 mV

- Mezcla pobre: < 100 mV

Electroválvula de absorbedor de
vapor de gasolina

SAGEM

Resistencia: 26

±±±±

 4

Ω

 a 23˚C

Conector de 2 vías:

- 1: alimentación + 12 V

- 2: mando de puesta a masa

Sonda de temperatura del aire

JAEGER

Termistancia con coeficiente de
temperatura negativo (consultar
cuadro anterior).

Sonda de temperatura del agua

JEAGER ELTH

Termistancia con coeficiente de
temperatura negativo (consultar
cuadro anterior).

12A

-

18

MEZCLA CARBURADA

Características

D4F, y 730

12A

Captador de fluido refrigerante

TEXAS INSTRUMENT

Conector de 3 vías:

- A: masa

- B: alimentación + 5 V

- C: señal

Caja mariposa

AISAN

Conector de 6 vías:

- 1: señal captador de ángulo 1

- 2: alimentación + 5 V de los capta-

dores

- 3: señal captador de ángulo 2

- 4: masa común

- 5: + motor

- 6: - motor

Resistencia del motor: 1,32

Ω

12A

-

19

MEZCLA CARBURADA

Admisión de aire

D7F, y 726 o 764 o 766

12A

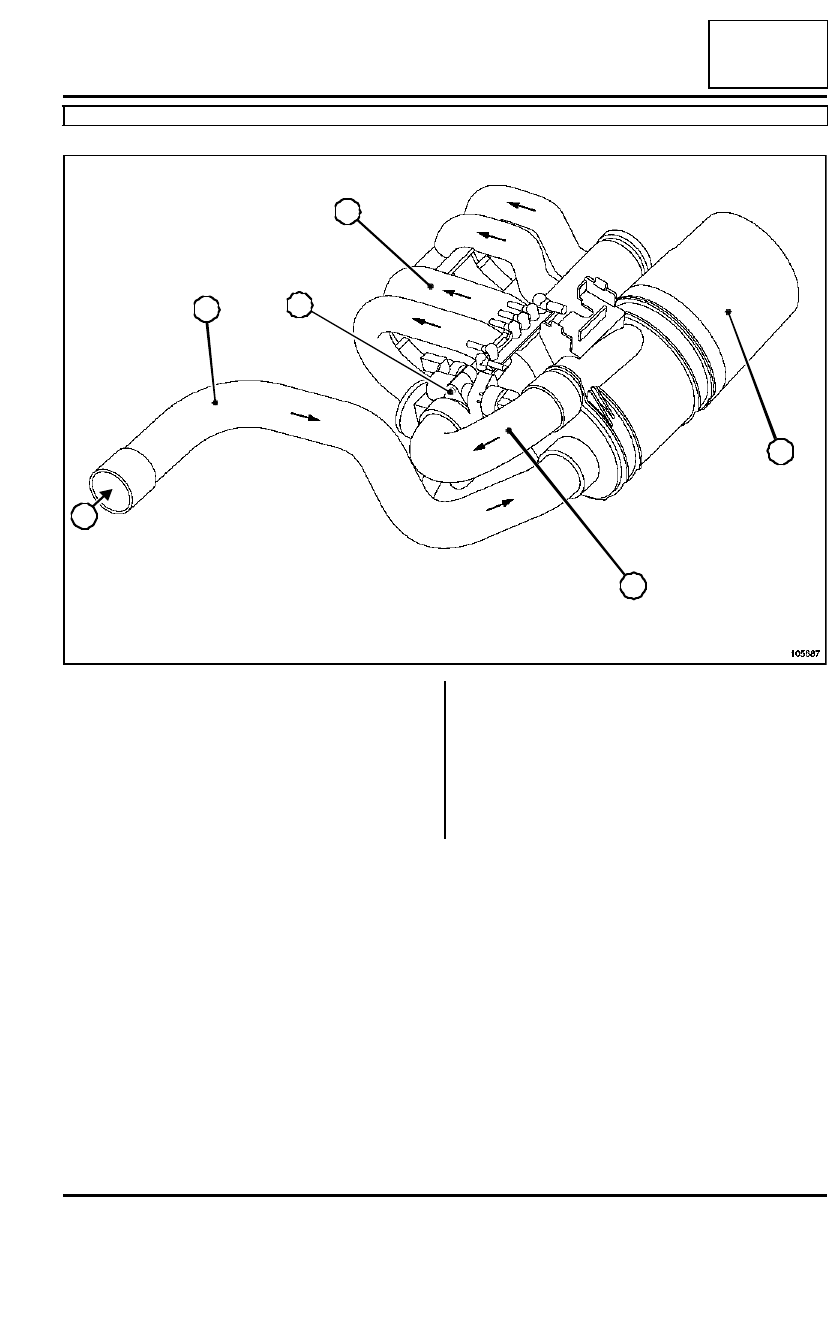

Esquema del circuito de admisión de aire

105687

3

2

1

6

5

4

(1)

 Tubo de aspiración de aire

(2)

Carcasa del filtro de aire

(3)

Conducto de aire

(4)

Caja mariposa

(5)

Repartidor de admisión

(6)

 Entrada de aire
