Renault Kangoo. Manual - parte 91

11A

-

201

PARTE ALTA Y DELANTERA DEL MOTOR

Apriete de la culata

D4F, y 712 o 730

11A

Aflojar el tornillo (7) de fijación de la culata hasta li-
berarlo totalmente.

Apretar al par el tornillo de fijación de la culata 20
N.m(7).

Apretar al ángulo el tornillo de fijación de la culata
230

±±±±

 6˚(7).

Aflojar el tornillo (8) de fijación de la culata hasta li-
berarlo totalmente.

Apretar al par el tornillo de fijación de la culata 20
N.m(8).

Apretar al ángulo el tornillo de fijación de la culata
230

±±±±

 6˚(8).

Aflojar el tornillo (9) de fijación de la culata hasta li-
berarlo totalmente.

Apretar al par el tornillo de fijación de la culata 20
N.m(9).

Apretar al ángulo el tornillo de fijación de la culata
230

±±±±

 6˚(9).

Aflojar el tornillo (10) de fijación de la culata hasta li-
berarlo totalmente.

Apretar al par el tornillo de fijación de la culata 20
N.m(10).

Apretar al ángulo el tornillo de fijación de la culata
230

±±±±

 6˚(10).

ATENCIÓN

No reapretar los tornillos de la culata después de
aplicar este proceso.

11A

-

202

PARTE ALTA Y DELANTERA DEL MOTOR

Apriete de la culata

D7F, y 726 o 764 o 766

11A

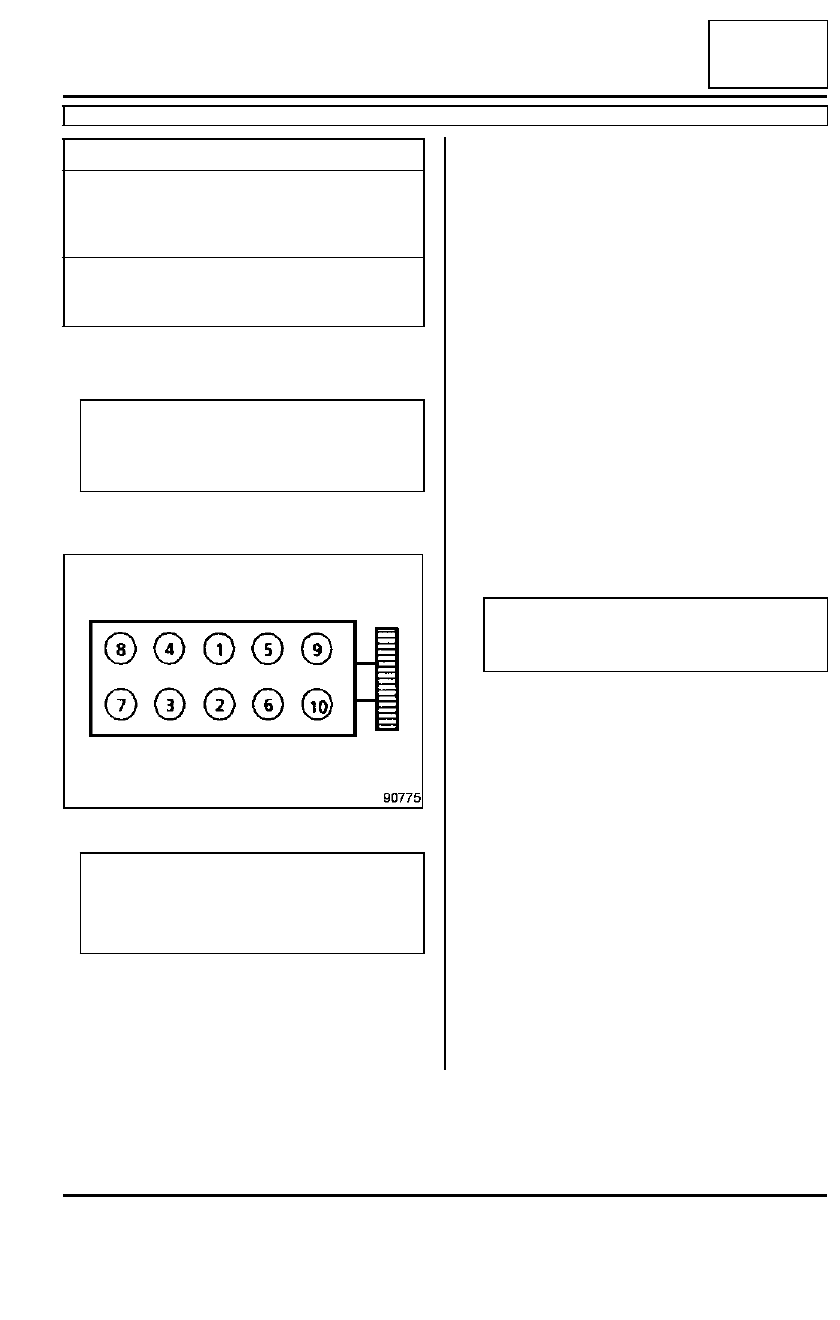

MÉTODO DE APRIETE DE LA CULATA

1 - Preasentamiento de la junta de culata

Apretar en el orden y al par los tornillos de fijación
de la culata (2 daN.m).

Apretar por orden y al apriete angular 90˚

±±±±

 6˚ me-

diante el útil (Mot. 591-02) o el útil (Mot. 591-04).

Esperar 3 minutos (tiempo de estabilización).

2 - Apriete de la culata

Aflojar los tornillos (1) y (2) de fijación de la culata
hasta liberarlos por completo.

Apretar en el orden y al par los tornillos (1) y (2) de
fijación de la culata  (2 daN.m).

Apretar por orden y al apriete angular los tornillos (1)
y (2) de fijación de la culata (+ 200˚

±±±±

 6˚).

Aflojar los tornillos (3), (4), (5) y (6) de fijación de la
culata hasta liberarlos por completo.

Apretar en el orden y al par los tornillos (3), (4), (5) y
(6) de fijación de la culata (2 daN.m).

Apretar por orden y al apriete angular los tornillos
(3), (4), (5) y (6) de fijación de la culata (+ 200˚

±±±±

 6˚).

Aflojar los tornillos (7), (8), (9) y (10) de fijación de la
culata hasta liberarlos por completo.

Apretar en el orden y al par los tornillos (7), (8), (9) y
(10) de fijación de la culata (2 daN.m).

Apretar por orden y al apriete angular los tornillos
(7), (8), (9) y (10) de fijación de la culata (+ 200˚

±±±±

6˚).

Utillaje especializado indispensable

Mot. 591-02

Flexible  imantado con
índice para llave angu-
lar de apriete de
culata

Mot. 591-04

Llave  angular para el
apriete de la culata
(arrastre 1/2")

ATENCIÓN

Para obtener un apriete correcto, retirar con una
jeringa el aceite que haya podido quedar en los
orificios de fijación de la culata.

90775

ATENCIÓN

- Sustituir sistemáticamente todos los tornillos de

la culata después de realizar un desmontaje.

- No aceitar los tornillos nuevos.

ATENCIÓN

No reapretar los tornillos de la culata después de
aplicar este proceso.

11A

-

203

PARTE ALTA Y DELANTERA DEL MOTOR

Apriete de la culata

K7J, y 700 o 701

11A

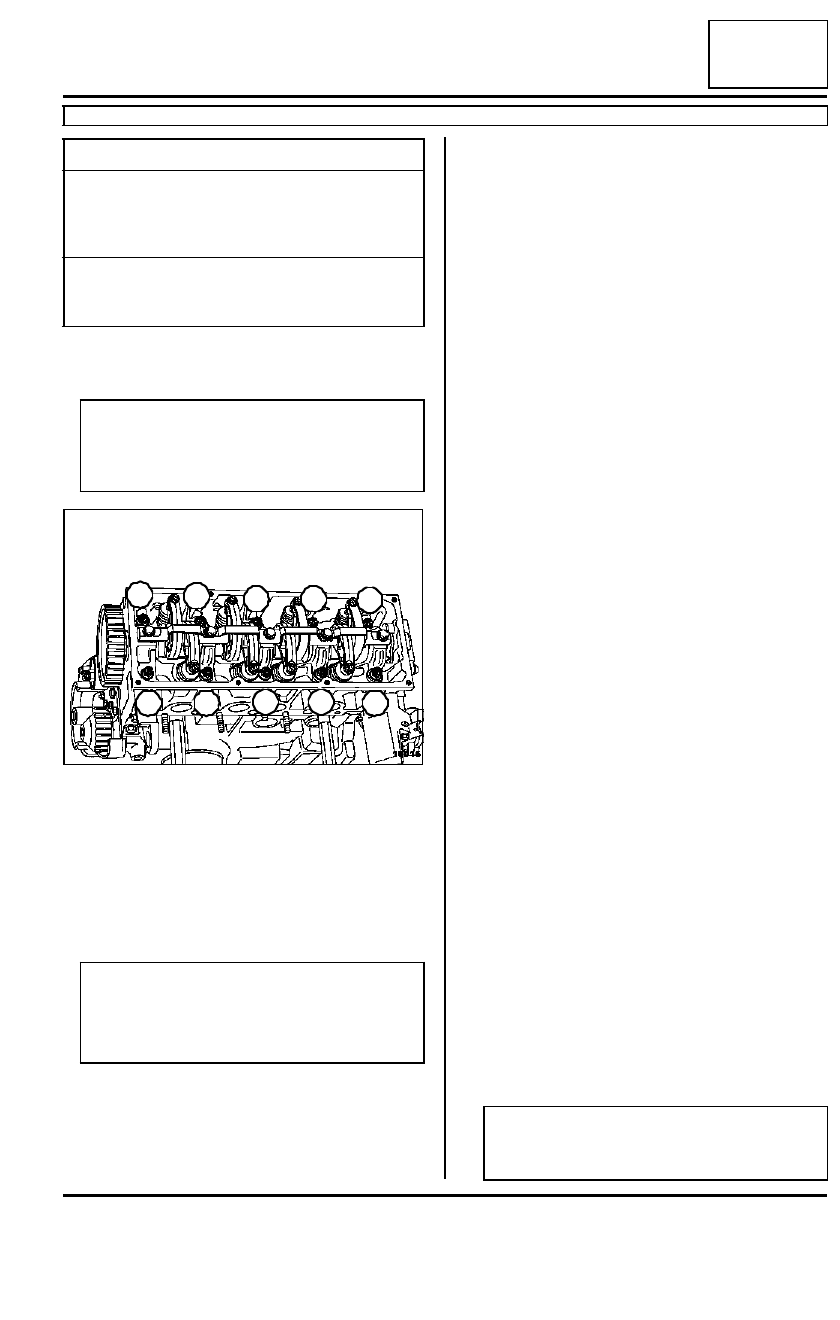

MÉTODO DE APRIETE DE LA CULATA

Existen dos métodos según el tipo de la junta de cu-
lata.

1 - Para los motores equipados con junta de culata
no metálica

a - Preasentamiento de la junta de culata

Apretar en el orden y al par los tornillos de fijación
de la culata (2 daN.m).

Apretar por orden y al apriete angular 100˚

±±±±

 6˚ me-

diante el útil (Mot. 591-02) o el útil (Mot. 591-04).

Esperar 3 minutos (tiempo de estabilización).

b - Apriete de la culata

Aflojar los tornillos (1) y (2) de fijación de la culata
hasta liberarlos por completo.

Apretar en el orden y al par los tornillos (1) y (2) de
fijación de la culata (junta de culata no metálica) (2
daN.m).

Apretar por orden y al apriete angular los tornillos (1)
y  (2) de fijación de la culata (junta de culata no
metálica) (+ 110˚

±±±±

 6˚).

Aflojar los tornillos (3) y (4) de fijación de la culata
hasta liberarlos por completo.

Apretar en el orden y al par los tornillos (3) y (4) de
fijación de la culata (junta de culata no metálica) (2
daN.m).

Apretar por orden y al apriete angular los tornillos (3)
y  (4) de fijación de la culata (junta de culata no
metálica) (+ 110˚

±±±±

 6˚).

Aflojar los tornillos (5) y (6) de fijación de la culata
hasta liberarlos por completo.

Apretar en el orden y al par los tornillos (5) y (6) de
fijación de la culata (junta de culata no metálica) (2
daN.m).

Apretar por orden y al apriete angular los tornillos (5)
y  (6) de fijación de la culata (junta de culata no
metálica) (+ 110˚

±±±±

 6˚).

Aflojar los tornillos (7) y (8) de fijación de la culata
hasta liberarlos por completo.

Apretar en el orden y al par los tornillos (7) y (8) de
fijación de la culata (junta de culata no metálica) (2
daN.m).

Apretar por orden y al apriete angular los tornillos (7)
y  (8) de fijación de la culata (junta de culata no
metálica) (+ 110˚

±±±±

 6˚).

Aflojar los tornillos (9) y (10) de fijación de la culata
hasta liberarlos por completo.

Apretar en el orden y al par los tornillos (9) y (10) de
fijación de la culata (junta de culata no metálica) (2
daN.m).

Apretar por orden y al apriete angular los tornillos (9)
y  (10) de fijación de la culata (junta de culata no
metálica) (+ 110˚

±±±±

 6˚).

Utillaje especializado indispensable

Mot. 591-02

Flexible  imantado con
índice para llave angu-
lar de apriete de
culata

Mot. 591-04

Llave  angular para el
apriete de la culata
(arrastre 1/2")

ATENCIÓN

Para obtener un apriete correcto, retirar con una
jeringa el aceite que haya podido quedar en los
orificios de fijación de la culata.

10015

ATENCIÓN

- Sustituir sistemáticamente todos los tornillos de

la culata después de realizar un desmontaje.

- No aceitar los tornillos nuevos.

2

1

10

9

8

7

6

5

4

3

ATENCIÓN

No reapretar los tornillos de la culata después de
aplicar este proceso.

11A

-

204

PARTE ALTA Y DELANTERA DEL MOTOR

Apriete de la culata

K7J, y 700 o 701

11A

2 - Para los motores equipados con junta de culata
metálica

Apretar en el orden y al par los tornillos de fijación
de la culata (junta de culata metálica) (2 daN.m).

Controlar que todos los tornillos de fijación de la cu-
lata estén bien apretados al par.

Apretar por orden y al apriete angular los tornillos
de fijación de la culata (junta de culata metálica)
(220˚

±±±±

 10˚).

ATENCIÓN

- Sustituir sistemáticamente todos los tornillos de

la culata después de realizar un desmontaje.

- No aceitar los tornillos nuevos.

ATENCIÓN

No reapretar los tornillos de la culata después de
aplicar este proceso.
