11A

-

133

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

D4F, y 712

11A

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer la correa de distribución (consultar 11A,
Parte alta y delantera del motorCorrea de distri-
bución: Extracción - Reposición
, página 11A-29).

Vaciar el circuito de refrigeración por el manguito in-
ferior mediante el útil (Mot. 1202-01) o el útil (Mot.
1202-02)
 o el útil (Mot. 1448).

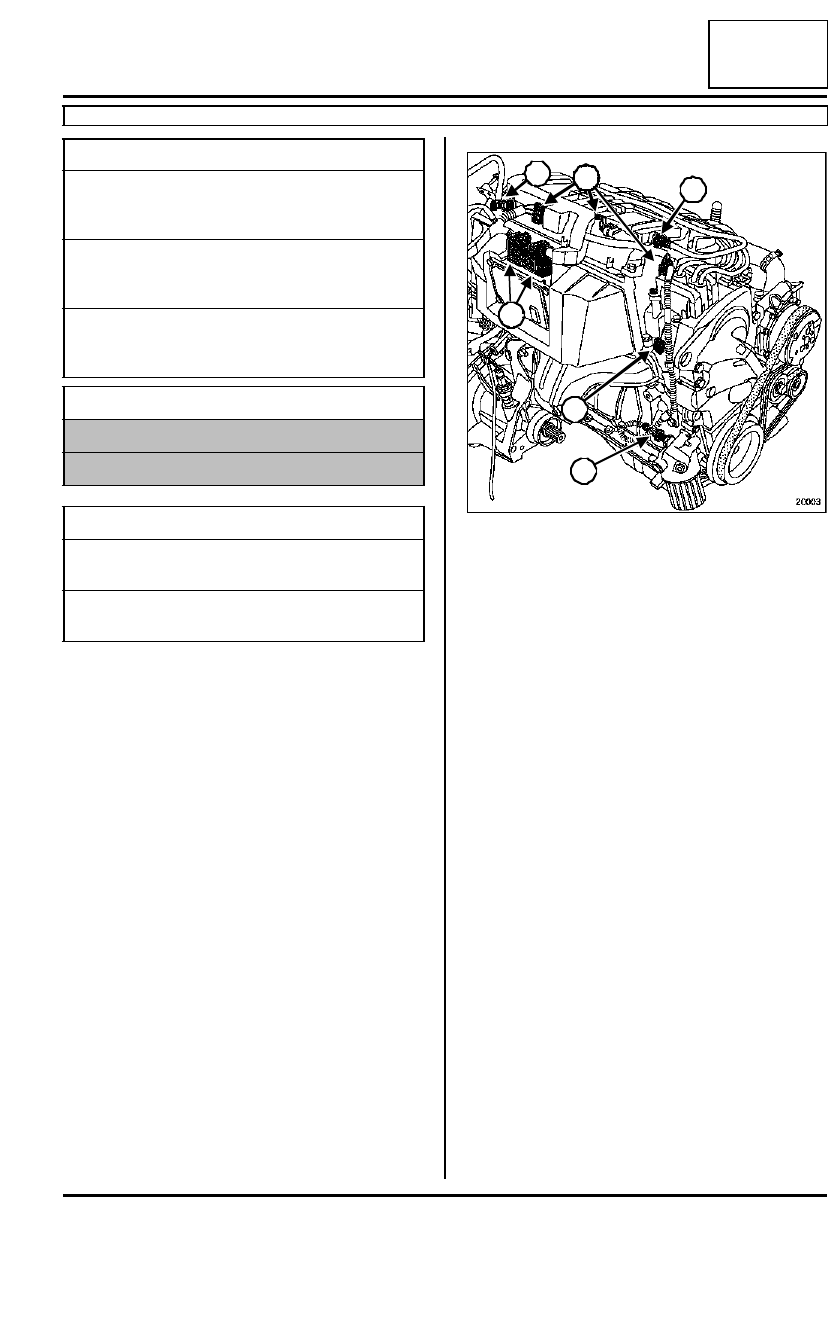

Extraer:

- la varilla de aceite,

- la carcasa del filtro de aire,

- la tapa del motor,

- la fijación (1) del condensador antiparásito,

- los tubos (5) y (6) desconectándolos del absorbe-

dor de los vapores de gasolina.

Desconectar los conectores (2), (3), (4).

Desconectar:

- los cables de alta tensión de las bujías de encendi-

do,

- el tubo de carburante en la rampa de inyección,

- el conector del captador de temperatura del agua

en la culata.

Desgrapar el cableado eléctrico del captador de pi-
cado en el repartidor de admisión.

Quitar los tornillos de fijación del repartidor de admi-
sión.

Desconectar:

- el conector de la caja mariposa motorizada,

- el conector del captador de temperatura del aire,

- los conectores de los inyectores.

Extraer:

- el repartidor de admisión,

- los tornillos de la tapa de la culata,

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Material indispensable

utillaje para comprobar la culata

llave dinamométrica "de bajo par"

Pares de apriete

m

tornillos de fijación de la
tapa de culata

1,2 daN.m

tornillos de fijación del
repartidor de admisión

1 daN.m

20003

1

2

2

4

5

3

6

11A

-

134

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

D4F, y 712

11A

- la tapa de culata,

- los manguitos en la caja de agua de salida de la

culata,

- las fijaciones de la bajada del escape,

- los tornillos de fijación de la culata,

- la culata.

I - LIMPIEZA DE LA CULATA

Limpiar la culata.

II - VERIFICACIÓN DEL PLANO DE JUNTA

Verificar con una regla y un juego de calas si se ha
deformado el plano de junta.

La deformación máxima es de 0,05 mm.

Probar la culata para detectar una fisura eventual
utilizando elutillaje para comprobar la culata (con-
sultar Catálogo Equipamientos de taller).

III - REGLAJE DE LOS JUEGOS DE LAS
VÁLVULAS

Valores de reglaje de los juegos de las válvulas:

- admisión 0,05 a 0,12 mm,

- escape 0,15 a 0,22 mm.

Llevar la válvula de escape del cilindro n˚1 a plena
apertura y reglar:

- los juegos en las válvulas de admisión del cilindro

n˚3,

- los juegos en las válvulas de escape del cilindro

n˚4.

Llevar la válvula de escape del cilindro n˚3 a plena
apertura y reglar:

- los juegos en las válvulas de admisión del cilindro

n˚4,

- los juegos en las válvulas de escape del cilindro

n˚2.

Llevar la válvula de escape del cilindro n˚4 a plena
apertura y reglar:

- los juegos en las válvulas de admisión del cilindro

n˚2,

- los juegos en las válvulas de escape del cilindro

n˚1.

Llevar la válvula de escape del cilindro n˚2 a plena
apertura y reglar:

- los juegos en las válvulas de admisión del cilindro

n˚1,

- los juegos en las válvulas de escape del cilindro

n˚3.

IMPORTANTE

- No rascar los planos de junta de las superficies

de aluminio.

- Ponerse gafas.

- Ponerse guantes durante la operación.

- Limpiar los planos de junta con producto

DECAPJOINT para disolver la parte de la junta
que ha quedado pegada.

- Aplicar el producto en la parte que hay que lim-

piar; esperar unos diez minutos y después reti-
rar los residuos con una espátula de madera.

ATENCIÓN

- Llamamos su atención sobre el esmero que

conviene poner en esta operación, para evitar
que se introduzcan cuerpos extraños en las
canalizaciones de llegada de aceite (canaliza-
ciones situadas a la vez en el bloque motor y
en la culata).

- Proteger el conducto de subida de aceite para

evitar que se introduzcan cuerpos extraños en
las canalizaciones de llegada de aceite a la
culata.

- De no respetarse esta consigna, se corre el

riesgo de provocar la obturación de los conduc-
tos de llegada de aceite y provocar un deterioro
rápido del árbol de levas.

ATENCIÓN

Sustituir sistemáticamente todos los tornillos de
la culata después de realizar un desmontaje.

ATENCIÓN

No aceitar los tornillos nuevos.

ATENCIÓN

No se autoriza ninguna rectificación de la culata.

11A

-

135

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

D4F, y 712

11A

REPOSICIÓN

Colocar los pistones a media carrera para evitar
riesgos de contacto con las válvulas al apretar la cu-
lata.

Desengrasar imperativamente:

- la cara de combustión de la culata,

- la cara de combustión del bloque motor.

Colocar la junta de culata utilizando los casquillos
de centrado del bloque motor.

Colocar la culata.

Apretar la culata (consultar 11AParte alta y delan-
tera del motor
Apriete de la culata, página 11A-
195
).

ATENCIÓN

Para obtener un apriete correcto de los tornillos,
retirar con una jeringa el aceite que haya podido
quedar en los orificios de fijación de la culata.

ATENCIÓN

Sustituir imperativamente todas las juntas
extraídas.

Nota:

- los planos de junta deben estar limpios, secos y

sin grasa (evitar las huellas de dedos).

- Un exceso de producto de estanquidad en la

aplicación puede provocar un desbordamiento
del producto al apretar las piezas. La mezcla de
producto - fluido puede provocar una degrada-
ción de algunos elementos (motor, radiador...).

11A

-

136

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

D4F, y 712

11A

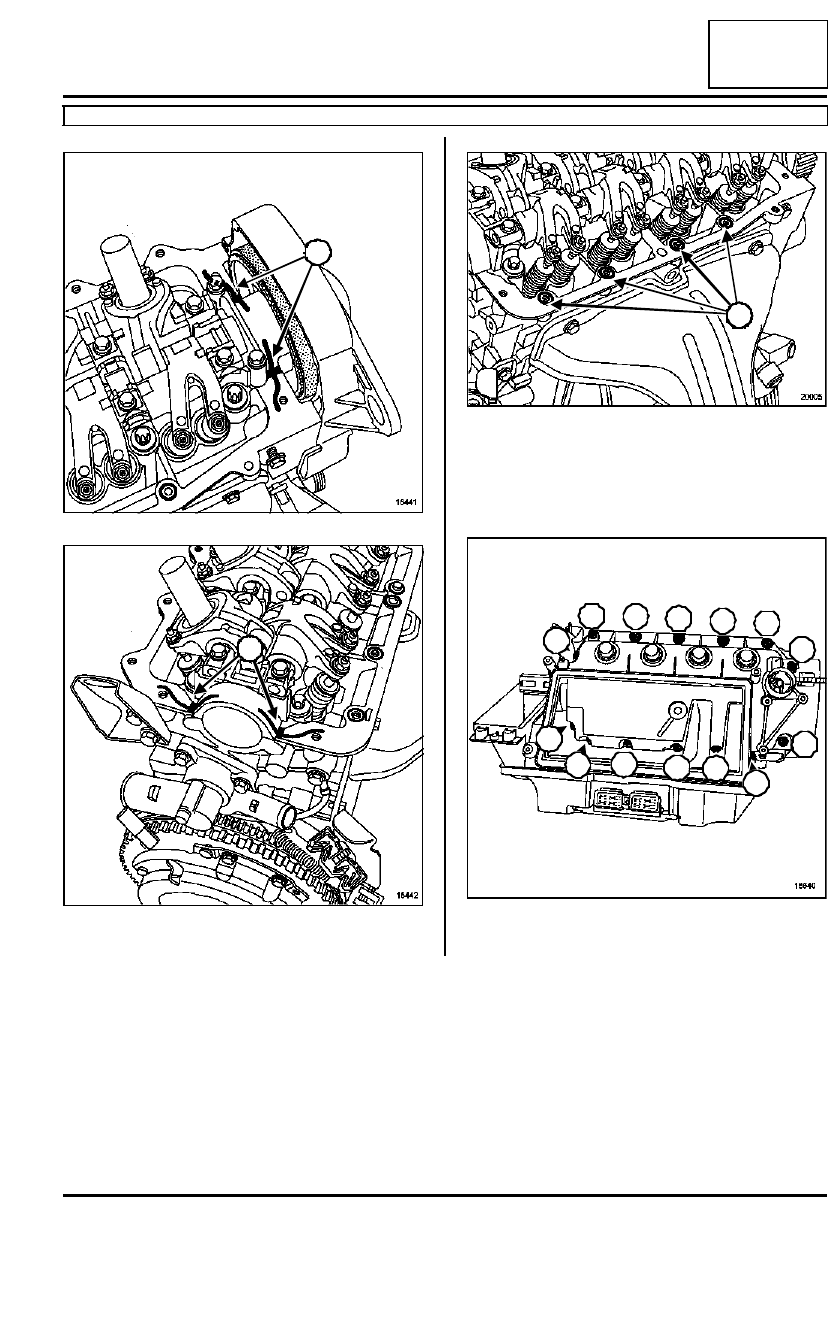

Aplicar RHODORSEAL 5661 o equivalente en:

- los apoyos del árbol de levas (7) y (8),

- el contorno de los orificios de fijación (9) de la tapa

de culata.

Apretar en el orden y al par los tornillos de fijación
de la tapa de culata (1,2 daN.m)
.

18441

18442

7

8

20005

18640

9

9

1

2

3

4

12

7

9

5

13

14

6

10

8

11
