PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 714 o 716 o 718

11A

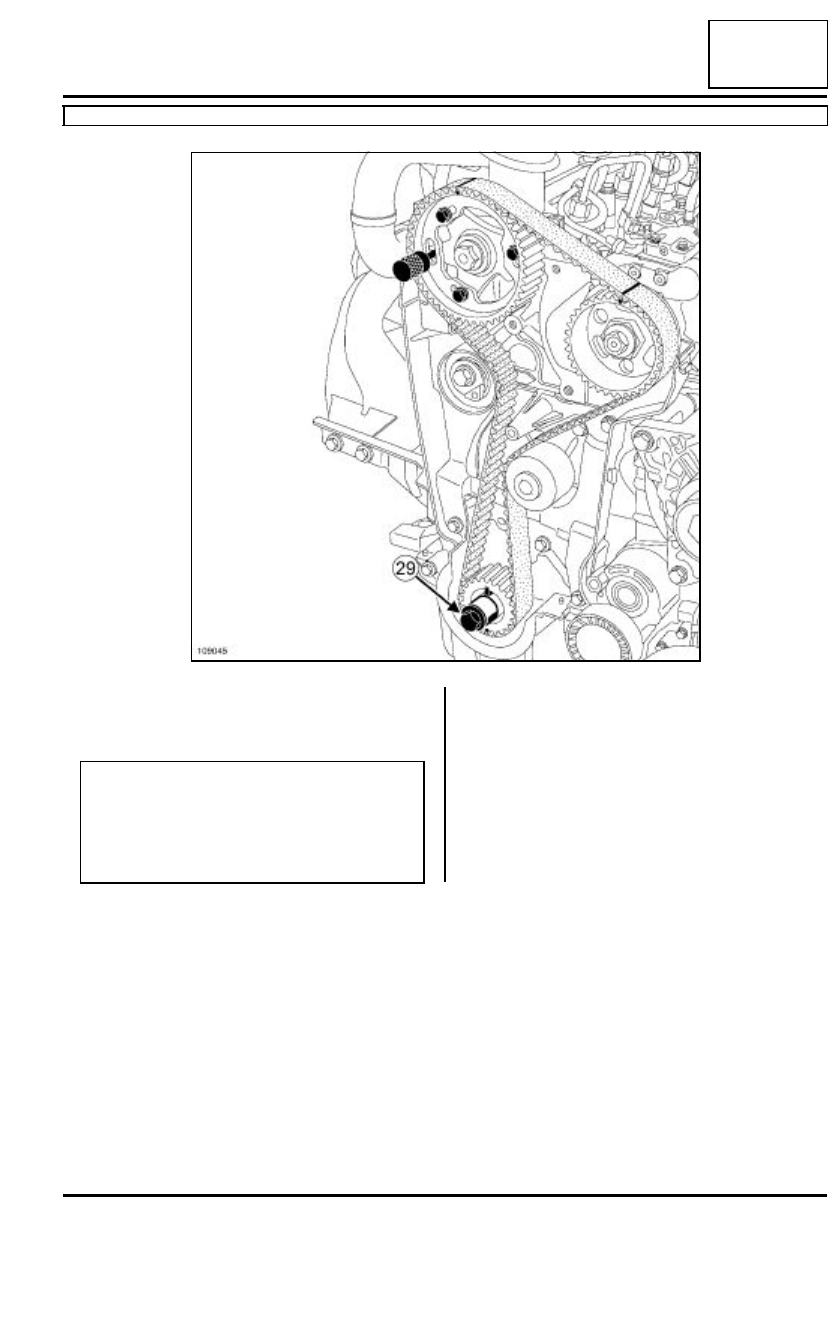

Verificar que la chaveta (29) del piñón de distribu-
ción del cigüeñal esté correctamente posicionada
verticalmente hacia arriba.

109045

Nota:

Tras las dos vueltas, los índices del rodillo tensor
pueden encontrarse en dos posiciones.

En función de la posición, la rotación de la excé-
ntrica es diferente.

11A

-

106

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 714 o 716 o 718

11A

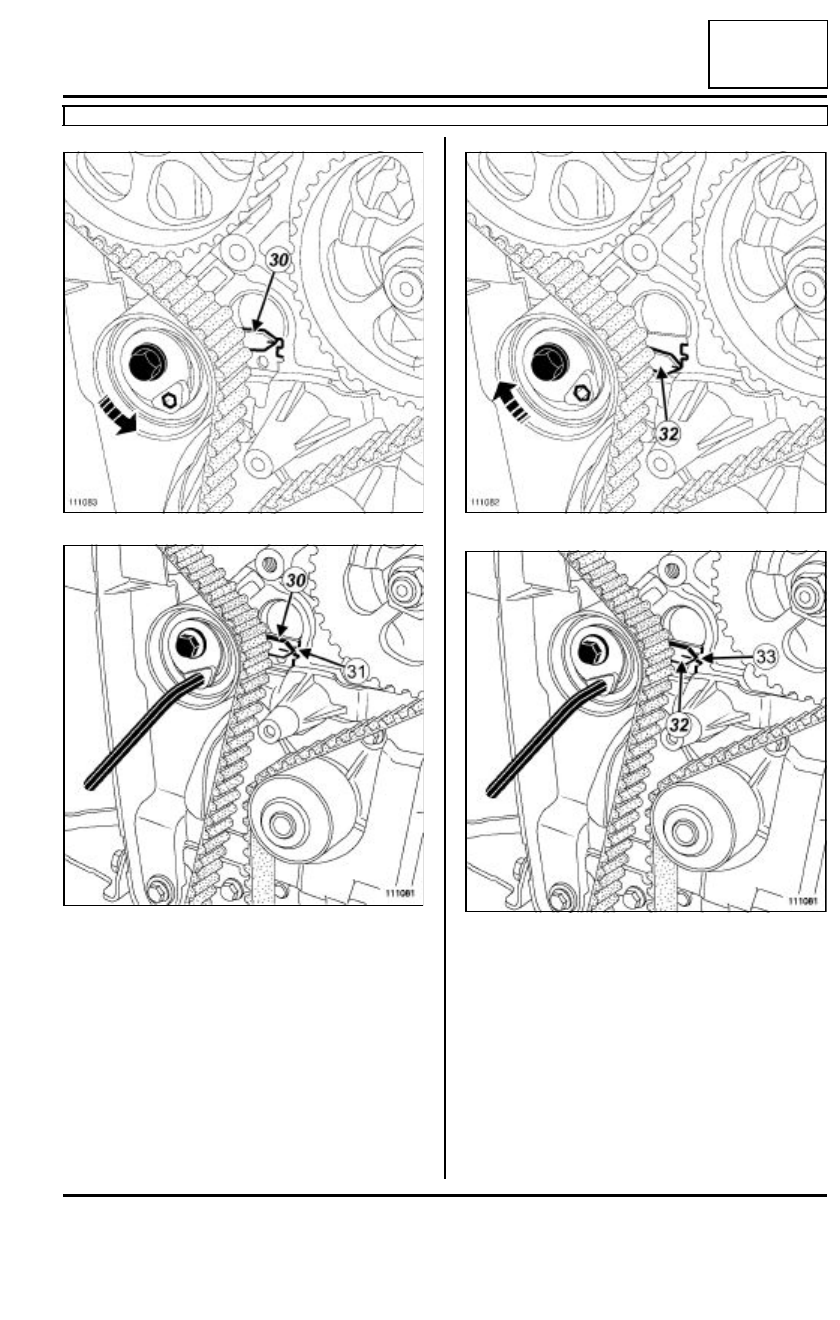

Primera posición

Aflojar una vuelta como máximo el tornillo del rodillo
tensor sujetándolo mediante una llave hexagonal de
6 mm.

Alinear progresivamente el índice móvil (30), giran-
do la llave en el sentido contrario a las agujas del re-
loj,  en el centro de la ventana de calado (31).

Segunda posición

Aflojar una vuelta como máximo el tornillo del rodillo
tensor sujetándolo mediante una llave hexagonal de
6 mm.

Alinear progresivamente el índice móvil (32), giran-
do la llave en el sentido de las agujas del reloj, al
centro de la ventana de calado (33).

Apretar a los pares:

- el tornillo del rodillo tensor  (27 N.m),

- los  tornillos de la corona de la polea del árbol

de levas  (14 N.m ).

111083

111081

111082

111081

11A

-

107

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 714 o 716 o 718

11A

Extraer:

- la espiga de Punto Muerto Superior,

- la espiga de calado de la polea del árbol de levas.

Dar dos vueltas al cigüeñal en el sentido de las agu-
jas del reloj (lado distribución).

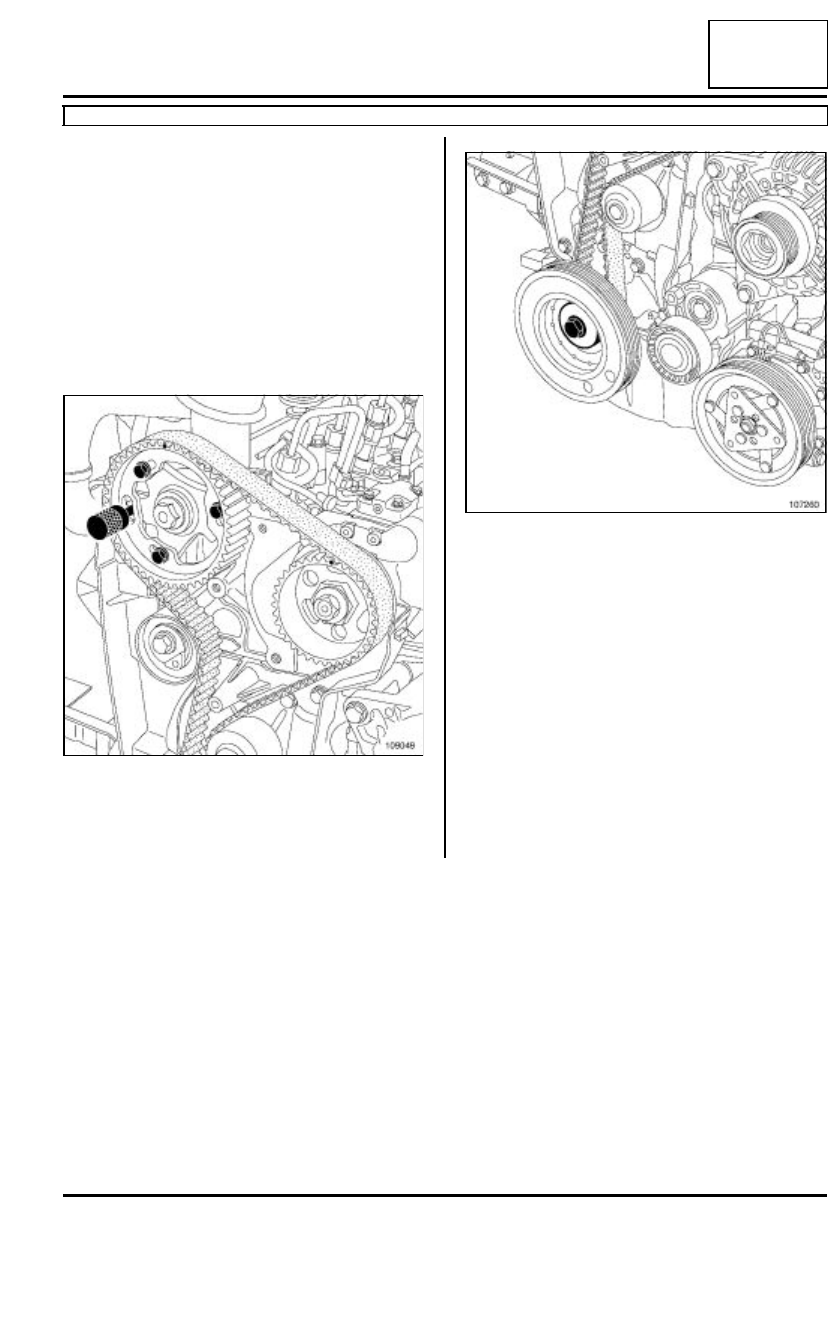

Justo antes de que el orificio (27) de la polea del ár-
bol de levas esté enfrente del orificio (28) de la cula-
ta, enroscar la espiga de Punto Muerto Superior en
el bloque motor

Posicionar lentamente y sin tirones el cigüeñal en
apoyo sobre la espiga de punto muerto superior.

Calar la polea del árbol de levas mediante el útil
(Mot. 1430).

En caso contrario, reanudar la operación de reposi-
ción de la correa de distribución.

Colocar la polea de accesorios del cigüeñal equipa-
da con un tornillo nuevo.

Apretar al par y de modo angular (cigüeñal apoyado
sobre la espiga de Punto Muerto Superior) el tor-
nillo de la polea de accesorios del cigüeñal (120
N.m + 95 ˚

±±±±

 15˚).

Extraer:

- la espiga de Punto Muerto Superior,

- la espiga de calado de la polea del árbol de levas.

Colocar el tapón de la espiga de Punto Muerto Su-
perior untando el roscado con JUNTA SILICONA
ADHERENTE.

Apretar al par el tapón de la espiga de punto
muerto superior (20 N.m).

109049

107260

11A

-

108

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 714 o 716 o 718

11A

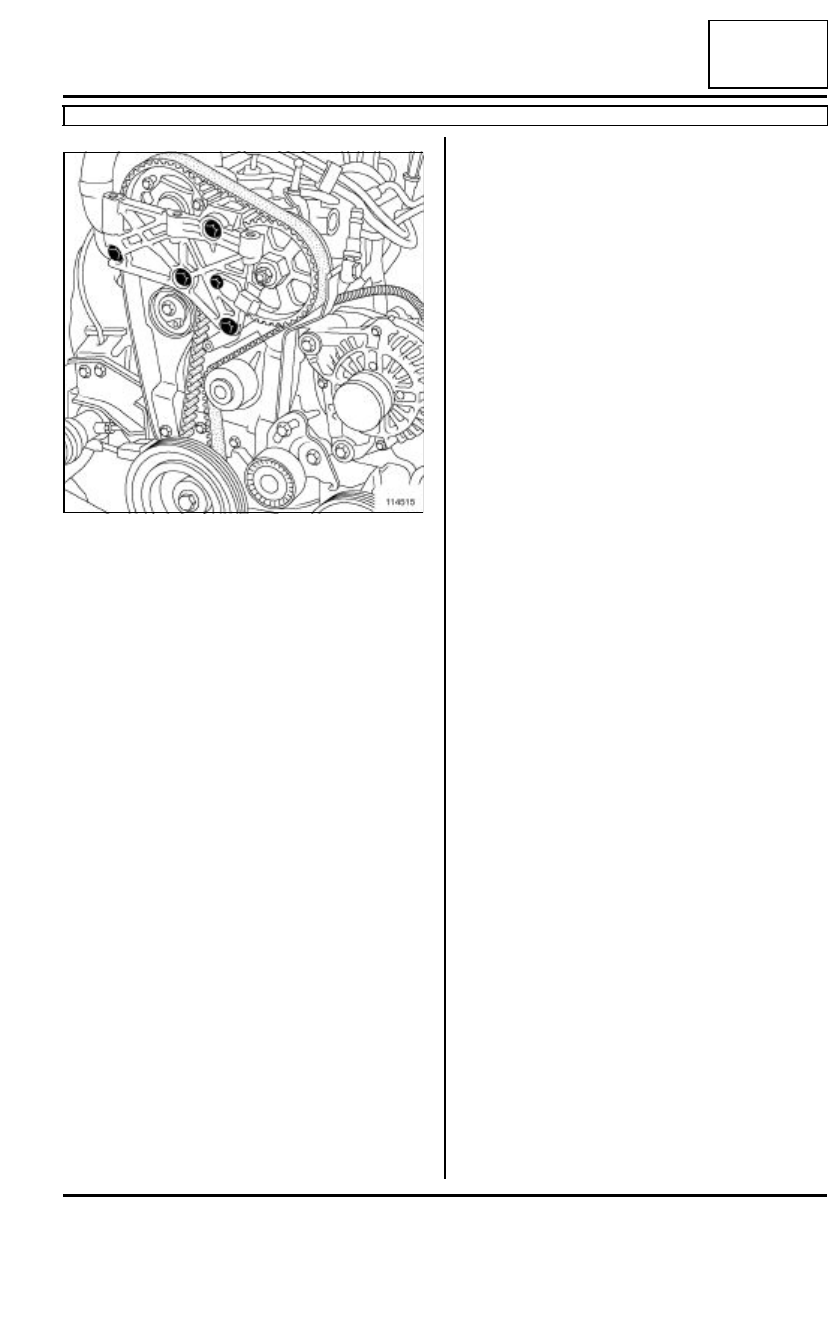

Colocar:

- el soporte pendular de la culata,

- los tornillos de fijación del soporte pendular de la

culata.

Apretar al par los tornillos de fijación del soporte
pendular de la culata (21 N.m).

Colocar:

- el cárter inferior de distribución,

- el cárter superior de distribución,

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición).

Proceder en el orden inverso de la extracción.

Apretar al par:

- los tornillos de fijación del soporte motor en la

carrocería (62 N.m),

- los tornillos de fijación del soporte motor en el

motor (62 N.m).

Colocar la bieleta de recuperación de par.

Apretar a los pares:

- el tornillo de fijación de la bieleta de recupera-

ción de par en el motor  (110 N.m),

- el tornillo de fijación de la bieleta de recupera-

ción de par en la cuna (62 N.m).

Retirar el útil (Mot. 1453).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción-Reposición).
