11A

-

97

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 714 o 716 o 718

11A

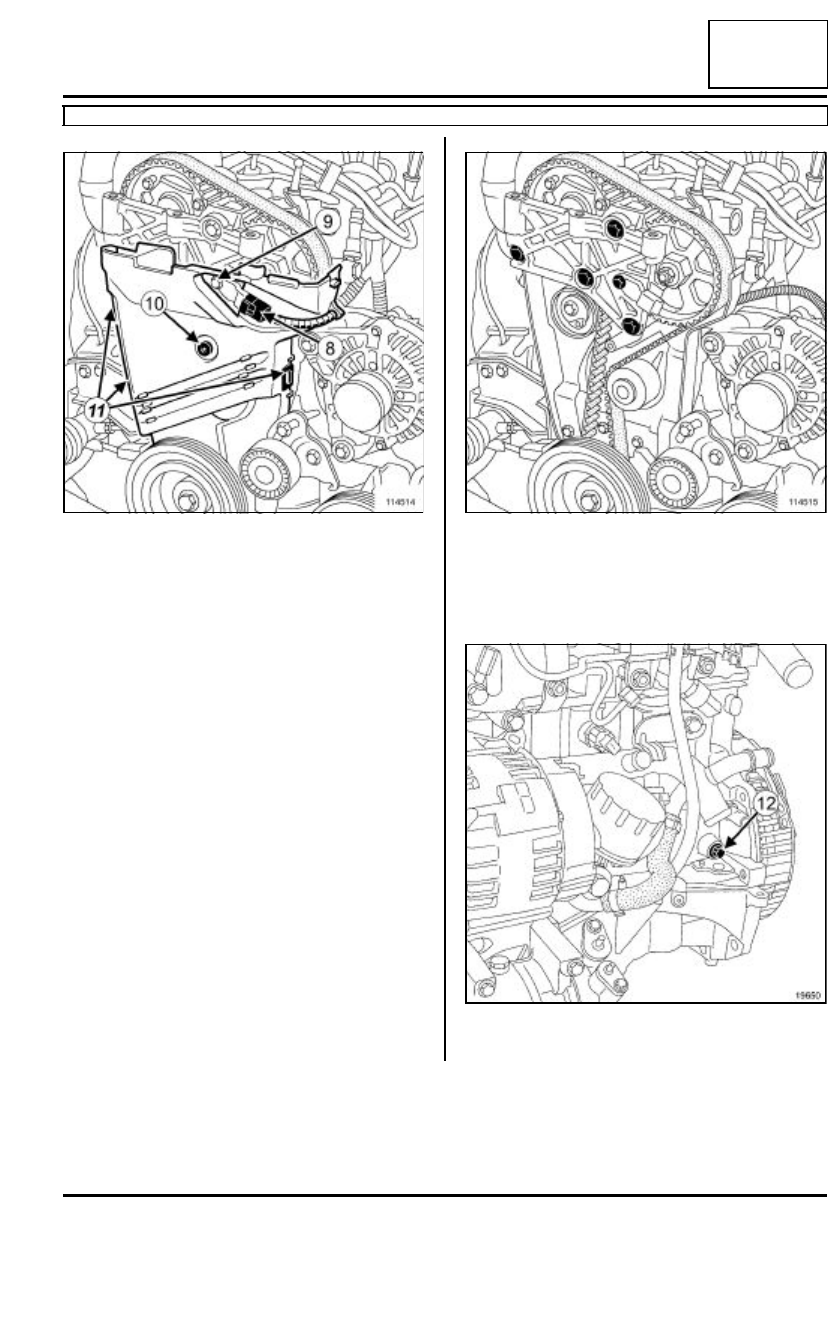

Desconectar el conector (8) del captador de identifi-
cación del cilindro.

Extraer:

- el tornillo de fijación (9) del captador de identifica-

ción del cilindro,

- el captador  de identificación del cilindro,

- el tornillo plástico (10).

Soltar las lengüetas en (11).

Extraer el cárter inferior de distribución.

Extraer:

- los tornillos de fijación del soporte pendular de la

culata,

- el soporte pendular de la culata.

Extraer el tapón de la espiga de Punto Muerto Supe-
rior (12) bajo el motor de arranque.

114514

114515

19650

11A

-

98

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 714 o 716 o 718

11A

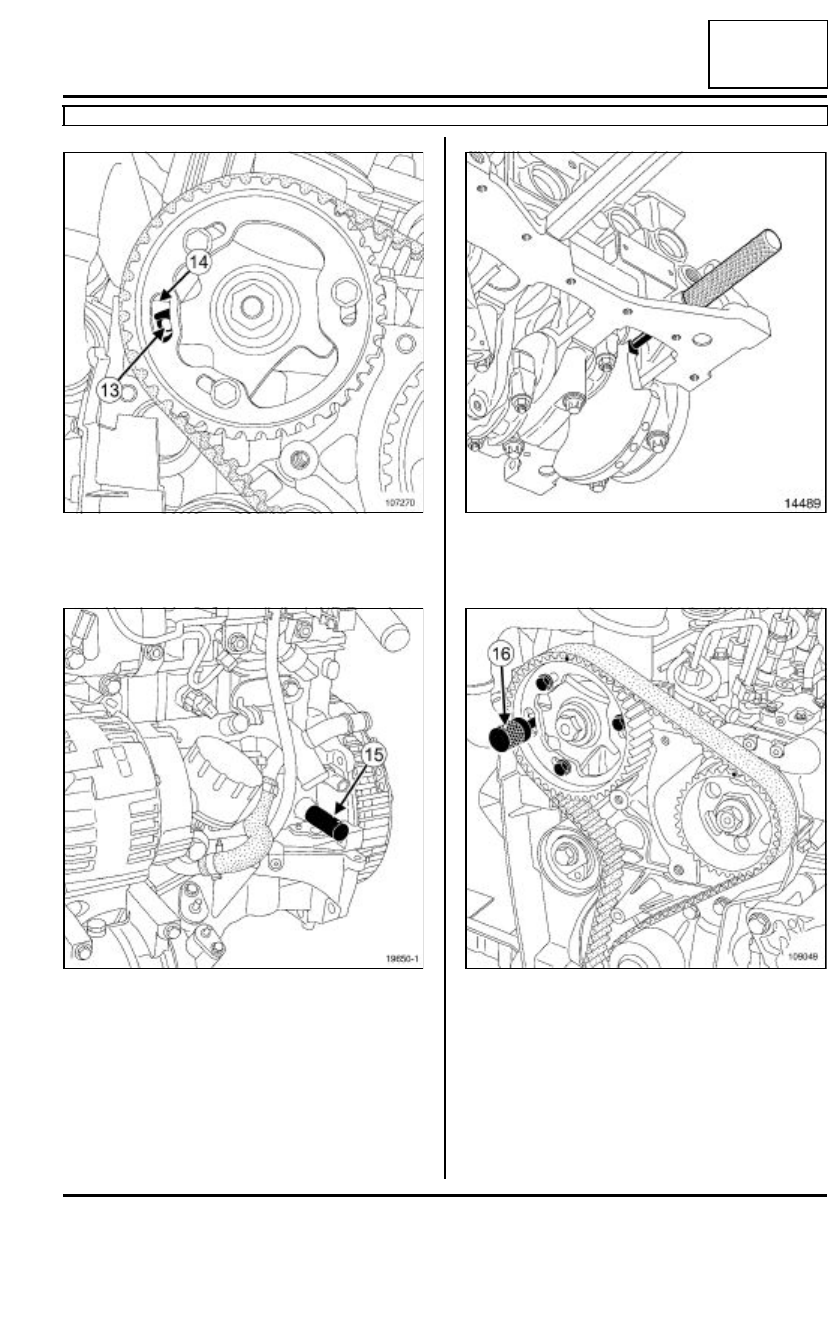

Girar el cigüeñal para posicionar el orificio (13) de la
polea del árbol de levas casi enfrente del orificio (14)
de la culata.

Enroscar la espiga de Punto Muerto Superior (Mot.
1489)(15).

Girar el cigüeñal sin tirones en el sentido de las agu-
jas del reloj (lado distribución), hasta que el cigüeñal
se apoye en la espiga de Punto Muerto Superior

Introducir la espiga (Mot. 1430)(16) en los orificios
de la polea del árbol de levas y de la culata.

Retirar:

- la espiga de calado del árbol de levas,

- la espiga de Punto Muerto Superior.

107270

19650-1

14489

109049

11A

-

99

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 714 o 716 o 718

11A

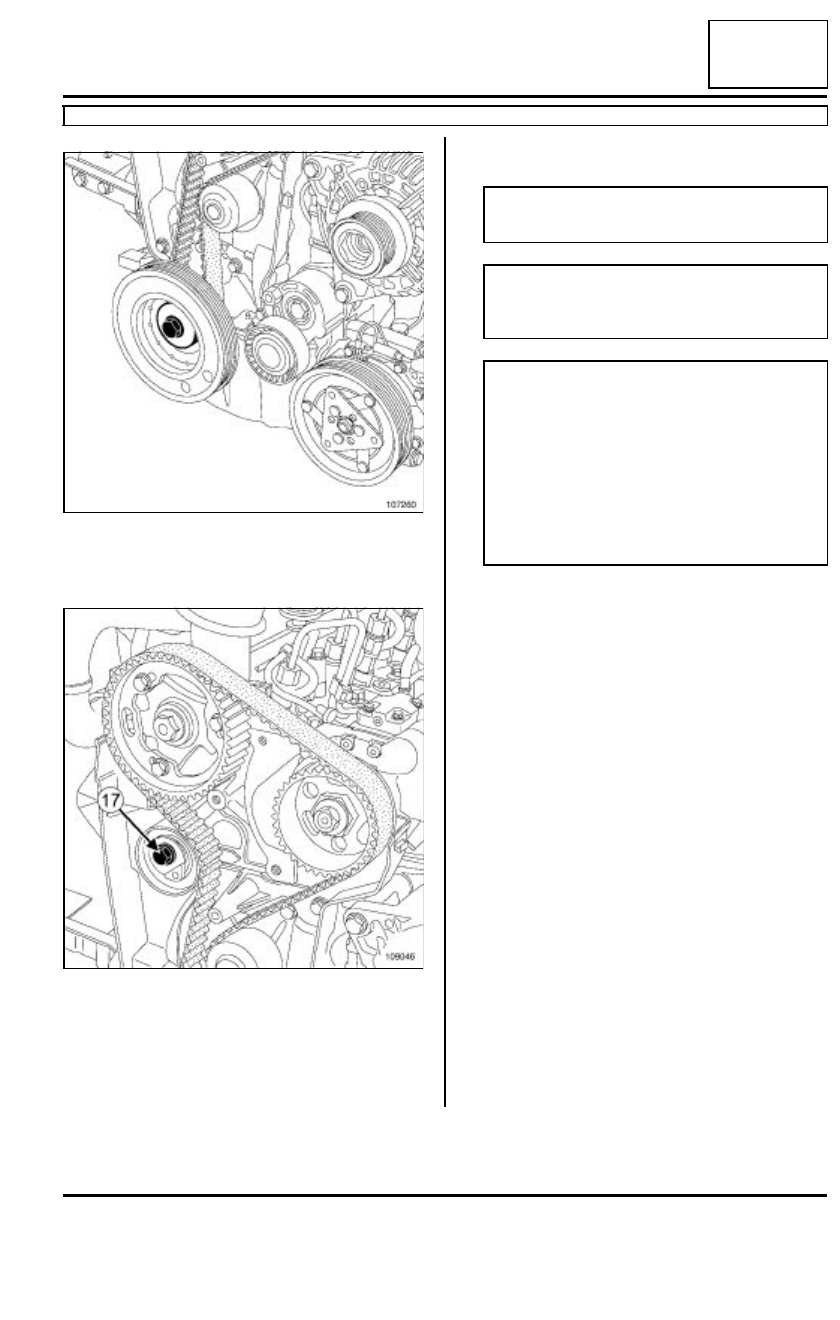

Extraer la polea de accesorios del cigüeñal blo-
queando el volante motor con ayuda de un destor-
nillador.

Aflojar el tornillo (17) del rodillo tensor para desten-
sar la correa de distribución.

Extraer:

- la correa de distribución,

- el rodillo tensor de distribución.

REPOSICIÓN

107260

109046

ATENCIÓN

Sustituir imperativamente una correa extraída.

ATENCIÓN

Al efectuar la sustitución de la correa, sustituir
imperativamente los rodillos tensor y enrollador.

ATENCIÓN

Piezas que hay que sustituir sistemáticamente:

- correa de distribución,

- rodillo tensor de la correa de distribución,

- tornillo de la polea de accesorios del cigüeñal,

- Correa de accesorios,

- rodillo tensor de la correa de accesorios.

11A

-

100

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 714 o 716 o 718

11A

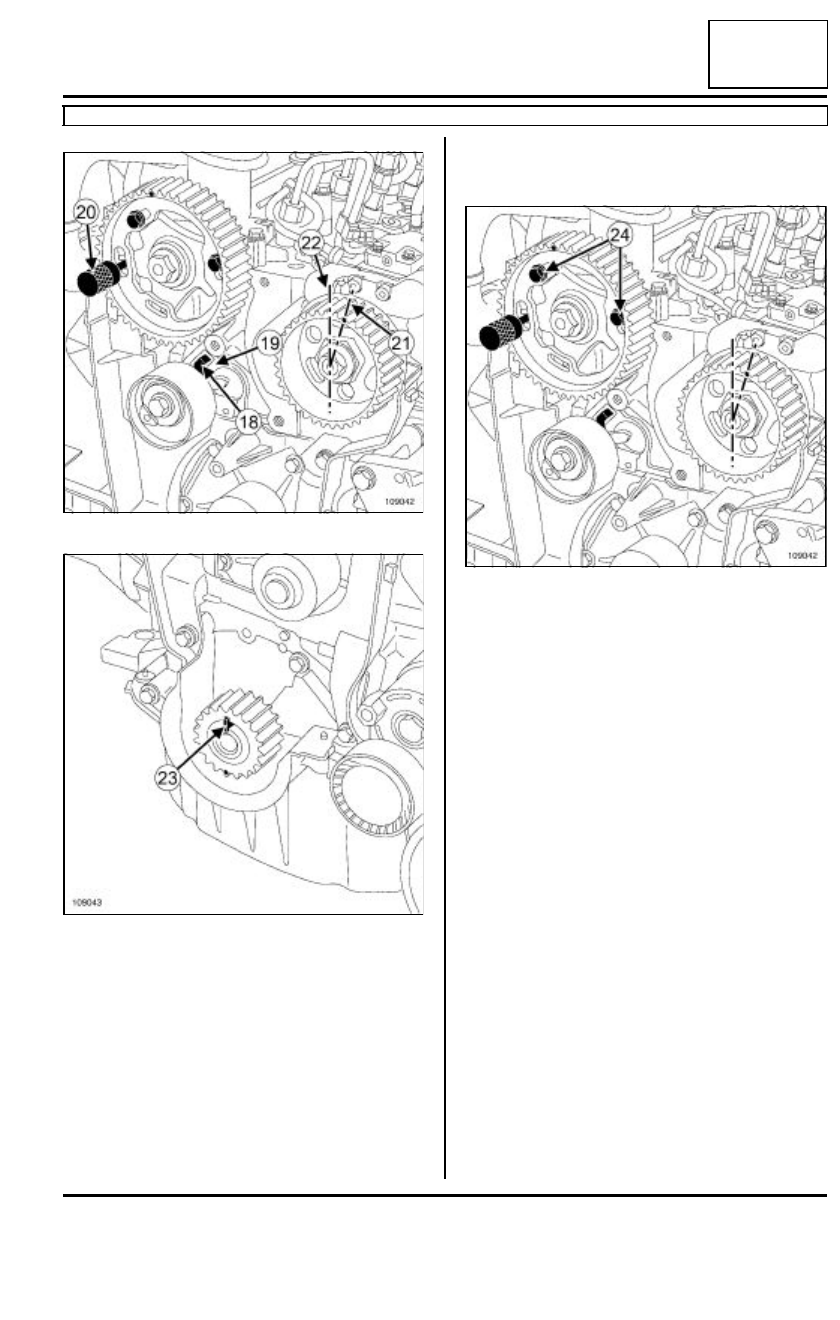

Colocar el rodillo tensor de distribución.

Colocar el espolón (18) del rodillo tensor en la ranu-
ra (19) de la culata.

Introducir la espiga (20) en los orificios de la polea
del árbol de levas y de la culata mediante una llave
contra-acodada de 16 mm si es necesario.

Verificar que:

- la marca de la bomba de alta presión (21) esté de-

calada un diente a la derecha del eje vertical (22),

- el cigüeñal esté apoyado en la espiga de Punto

Muerto Superior  (la chaveta (23) del piñón de dis-
tribución del cigüeñal hacia arriba).

Retirar un tornillo de la corona de la polea del árbol
de levas.

Aflojar una vuelta los otros tornillos (24) de la corona
de la polea del árbol de levas.

109042

109043

109042
