Renault Kangoo. Manual - parte 63

11A

-

89

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K7J, y 700 o 701

11A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la rueda delantera derecha,

- el guardabarros delantero derecho,

- el protector bajo el motor,

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios),

- la polea de accesorios del cigüeñal bloqueando el

volante motor con ayuda de un destornillador,

- la bieleta de recuperación de par.

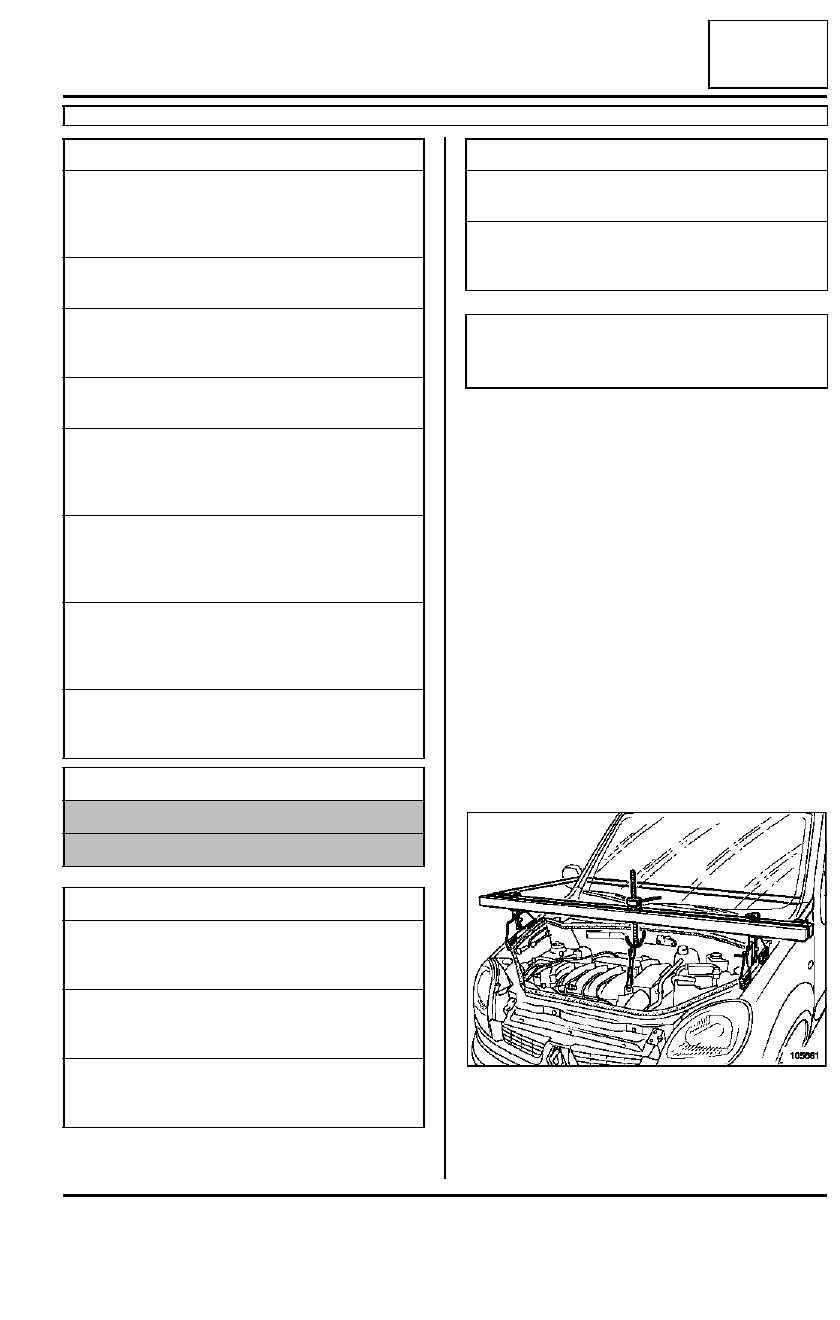

Colocar el útil de sujeción del motor (Mot. 1453) con
una correa de seguridad.

Tomar el anillo de levantamiento, lado distribución,
como punto de anclaje.

Utillaje especializado indispensable

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Mot. 1489

Espiga de calado del
punto muerto superior

Mot. 1501

Útil de pretensión de
la correa de distribu-
ción

Mot. 1135-01

Tensor de la correa de
distribución

Mot. 1505

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Mot. 1715

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Mot. 591-02

Flexible  imantado con
índice para llave angu-
lar de apriete de
culata

Mot. 591-04

Llave  angular para el
apriete de la culata
(arrastre 1/2")

Material indispensable

correa de seguridad

llave dinamométrica "de bajo par"

Pares de apriete

m

tuerca de fijación del
rodillo tensor de distri-
bución

5 daN.m

tornillos de fijación (7)
del cárter de distribu-
ción superior

4 daN.m

tornillo de fijación (8) del
cárter de distribución
superior

2,2 daN.m

tornillo de fijación de la
polea del cigüeñal

3 daN.m + 80˚

±±±±

 5

bulones de fijación de la
bieleta de recuperación
de par

6,2 daN.m

ATENCIÓN

No girar nunca el motor en el sentido inverso al de
funcionamiento.

105681

Pares de apriete

m

11A

-

90

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K7J, y 700 o 701

11A

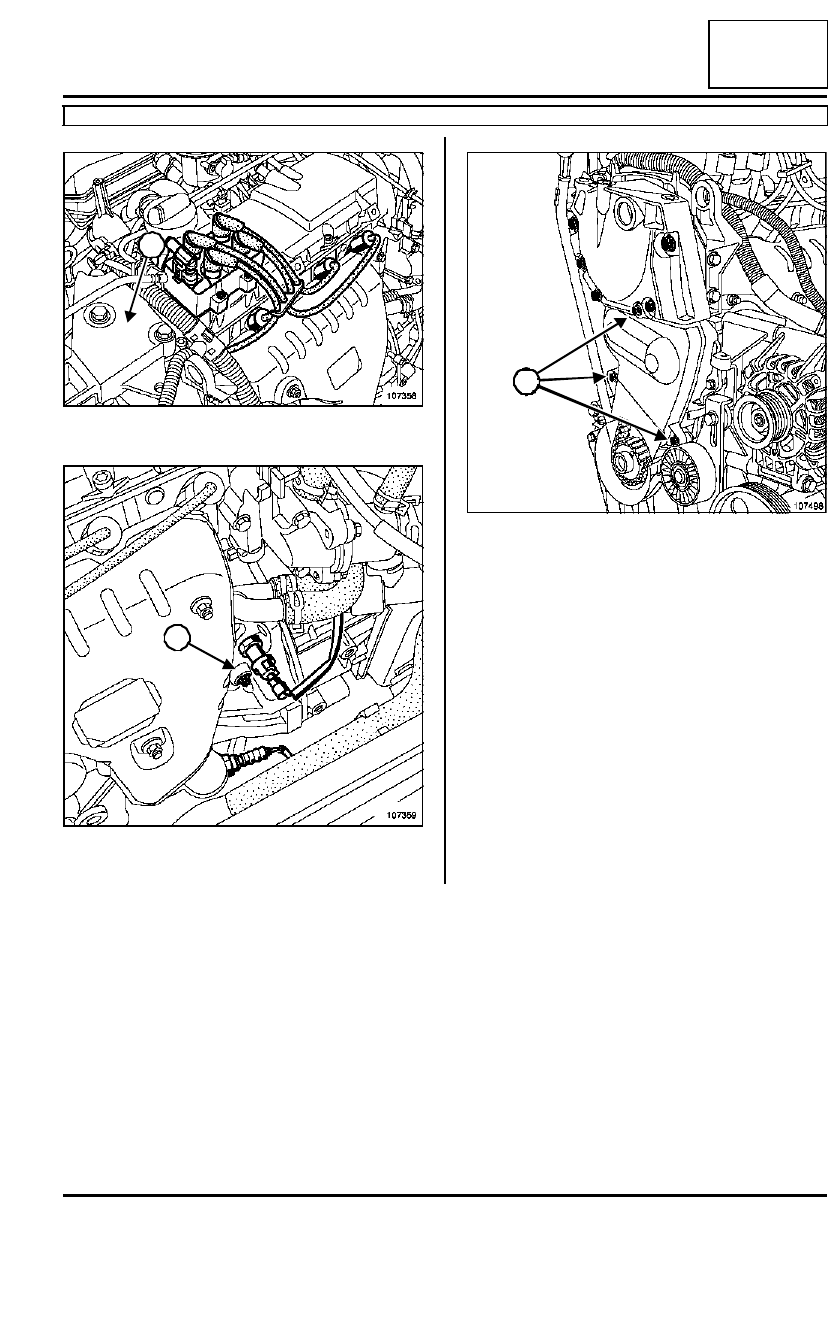

Extraer la cofia de suspensión pendular (1).

Extraer el tapón de la espiga de punto muerto supe-
rior (2).

Extraer:

- los tornillos de fijación del cárter de distribución in-

ferior (3),

- el cárter de distribución inferior ,

- los tornillos de fijación del cárter de distribución su-

perior,

- el cárter de distribución superior .

107358

107359

1

2

107498

3

3

11A

-

91

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K7J, y 700 o 701

11A

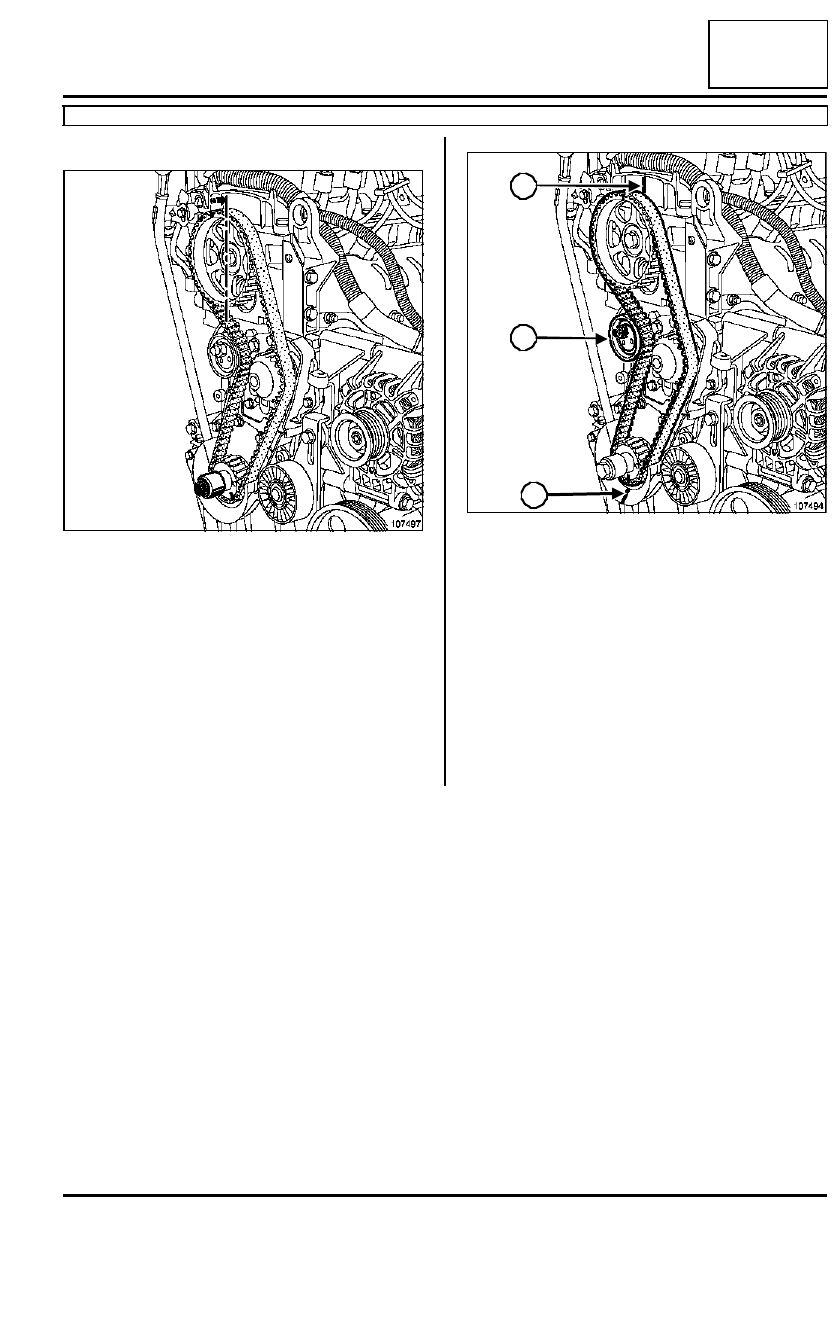

CALADO DE LA DISTRIBUCIÓN

Enroscar el tornillo de la polea de accesorios del ci-
güeñal con un separador.

Girar el cigüeñal en el sentido de las agujas del reloj.

Llevar la marca del piñón del árbol de levas un dien-
te por delante del eje vertical del piñón.

Enroscar la espiga de punto muerto superior (Mot.
1489) en el bloque motor.

Girar el cigüeñal en el sentido de las agujas del reloj
hasta llevar y sin tirones el cigüeñal en apoyo sobre
la espiga.

Hacer marcas (4) para señalar el punto muerto su-
perior.

Aflojar la tuerca de fijación (5) del rodillo tensor.

Extraer:

- la correa de distribución,

- el rodillo tensor.

107497

107494

5

4

4

11A

-

92

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K7J, y 700 o 701

11A

REPOSICIÓN

Colocar el rodillo tensor.

Colocar la correa de distribución alineando las mar-
cas de la correa con las de los piñones del árbol de
levas y del cigüeñal.

Poner el rodillo tensor apoyado en la correa.

Apretar ligeramente la tuerca del rodillo tensor.

Extraer la espiga de punto muerto superior.(Mot.
1489)

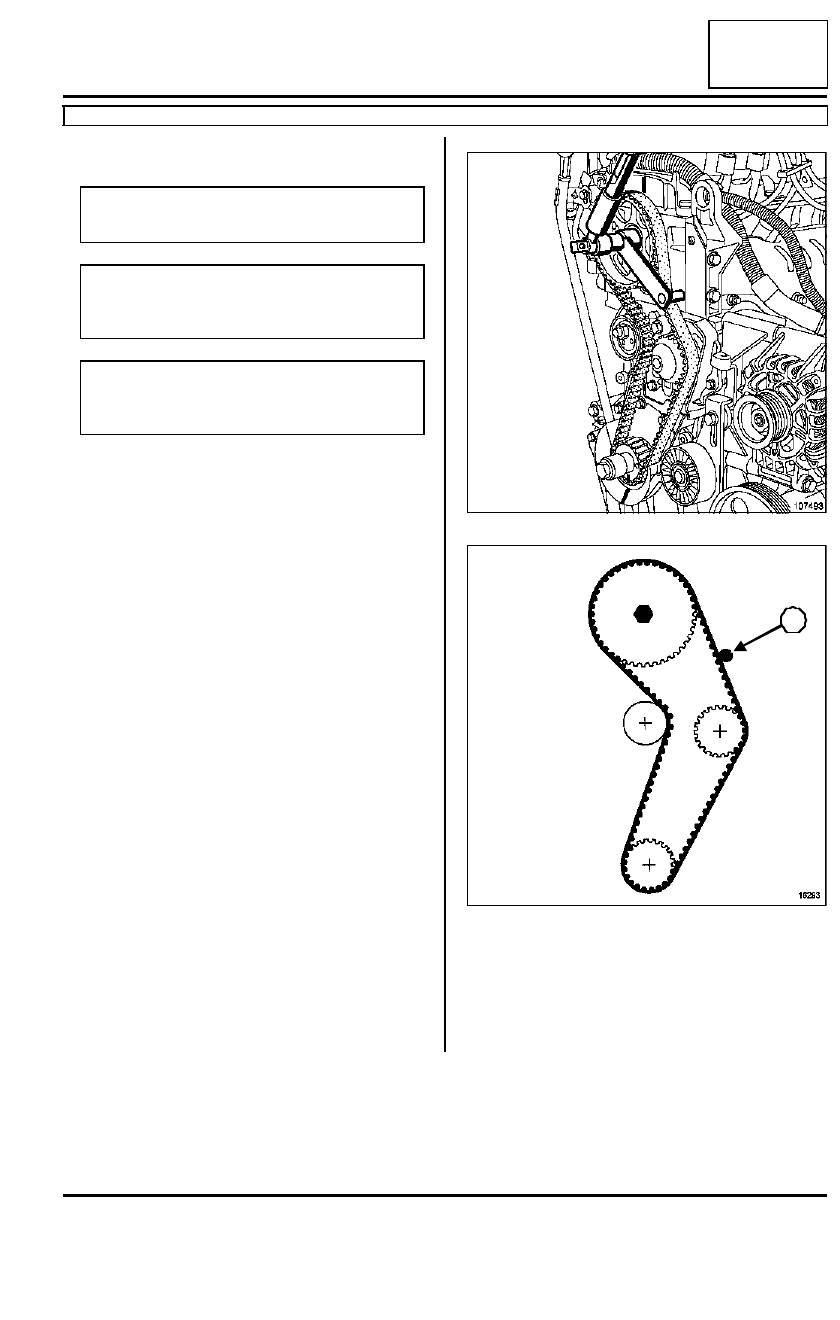

Colocar el útil de pretensión de la correa de distribu-
ción (Mot. 1501) en el piñón del árbol de levas.

Aplicar una pretensión, en el tramo de la correa (6),
con ayuda de una llave dinamométrica "de bajo
par" ajustada al par de 1 daN.m.

Retirar el útil (Mot. 1501).

ATENCIÓN

Sustituir imperativamente una correa extraída.

ATENCIÓN

Al efectuar la sustitución de la correa, sustituir
imperativamente los rodillos tensor y enrollador.

ATENCIÓN

Sustituir imperativamente el tornillo de fijación de
la polea de accesorios del cigüeñal.

107493

16293

6
