Renault Kangoo. Manual - parte 62

11A

-

85

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

F8Q, y 632

11A

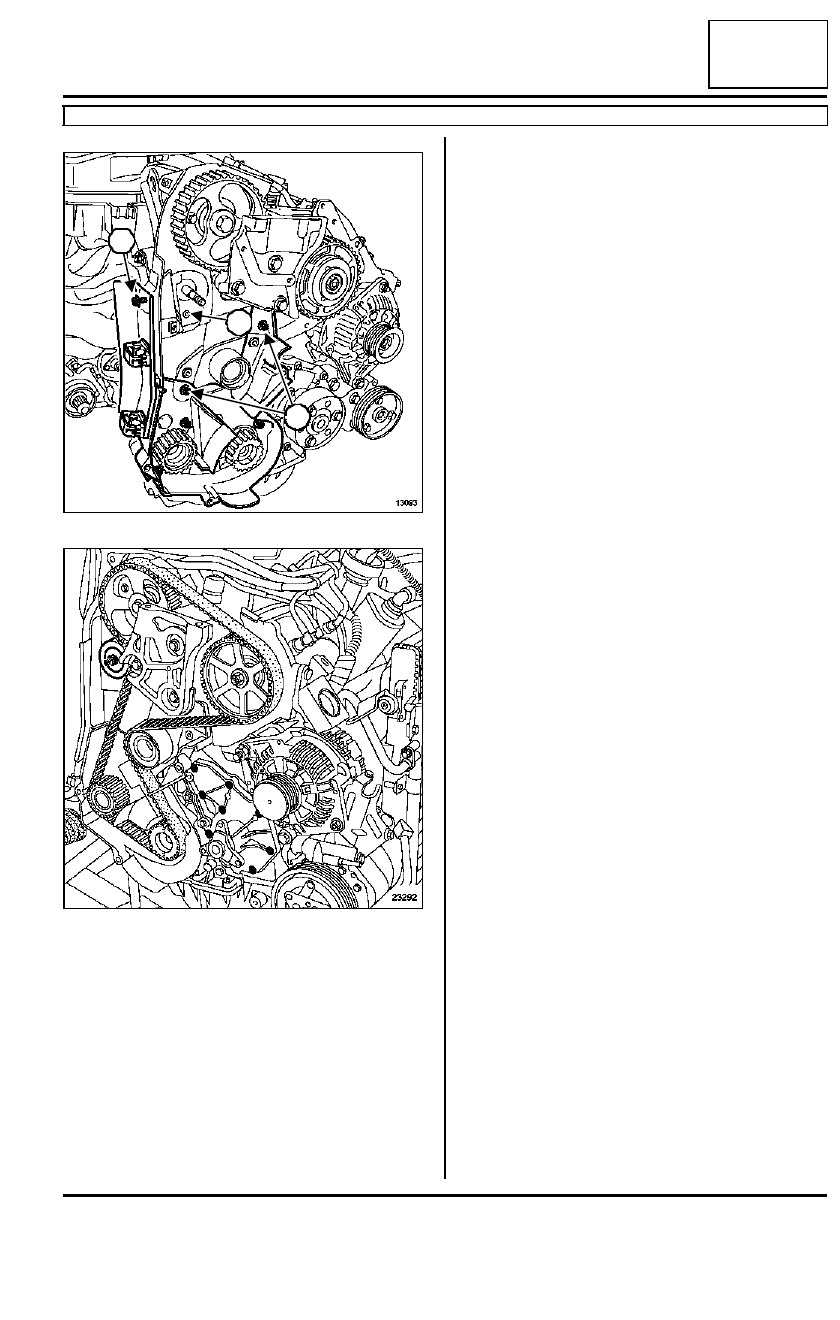

Colocar el rodillo enrollador y los tornillos (6).

Colocar el rodillo tensor teniendo la precaución de
posicionarlo en la cabeza del tornillo (10).

Colocar la correa de distribución alineando las mar-
cas de la correa con las de los piñones del árbol de
levas, de la bomba de inyección y del cigüeñal.

Poner el rodillo tensor apoyado sobre la correa
apretando el tornillo (11) en el cárter interior de dis-
tribución.

Extraer la espiga de punto muerto superior (Mot.
1054).

13093

23292

6

10

11

11A

-

86

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

F8Q, y 632

11A

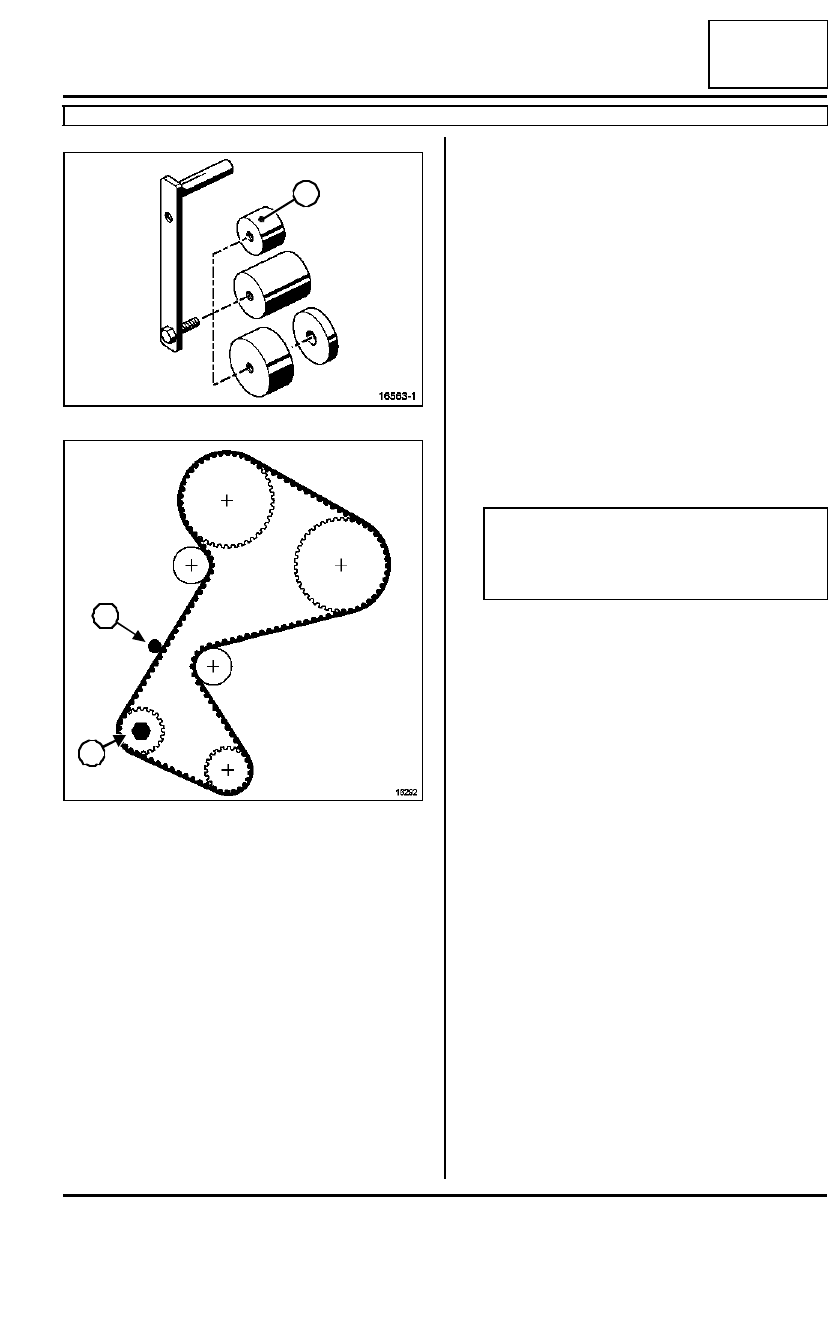

Colocar el útil de pretensión de la correa de distribu-
ción (Mot. 1543); equipado de la campana (12) en el
piñón (13).

Aplicar una pretensión en (14) mediante el útil (Mot.
1543) y una llave dinamométrica "de bajo par"
ajustada al par de 1,1 daN.m.

Retirar el útil (Mot. 1543) y colocar el captador del
útil (Mot. 1505) o del útil (Mot. 1715) en (14).

Tensar la correa hasta obtener el valor preconizado
68

±±±±

 3 Hz actuando en el tornillo (11).

Preapretar al par latuerca del rodillo tensor (1
daN.m).

Dar dos vueltas de cigüeñal en el sentido horario (la-
do distribución).

Colocar la espiga de punto muerto superior (Mot.
1054).

Poner la distribución en su punto de calado (comen-
zar a presionar la espiga un semi-diente antes del
alineamiento del marcado del piñón del árbol de le-
vas con la marca efectuada con el lápiz en el cárter
interior de distribución, para evitar caer en un orificio
de equilibrado del cigüeñal).

Extraer la espiga de punto muerto superior.

Colocar el útil de pretensión de la correa de distribu-
ción (Mot. 1543) equipado de la campana (12) en el
piñón (13).

Aplicar una pretensión en (14) mediante el útil (Mot.
1543) y una llave dinamométrica "de bajo par"
ajustada al par de 1,1 daN.m.

Retirar el útil (Mot. 1543) y colocar el captador del
útil (Mot. 1505) o del útil (Mot. 1715)en (14).

Verificar que el valor de tensión sea de 61

±±±±

 5 Hz. si

no, ajustar.

Apretar al par la tuerca del rodillo tensor  (5
daN.m).

Verificar el calado de la bomba de inyección (con-
sultar  13B,  Inyección diésel, Bomba de inyec-
ción: Reglaje, página 13B-185).

Quitar el tornillo de tensión del rodillo tensor de la
correa de distribución y poner el tornillo del soporte
de los tubos de carburante en el cárter interior de
distribución.

Encajar los tubos de carburante en el cárter interior
de distribución y en el anillo de levantamiento.

Colocar el cárter de distribución.

16563-1

16292

12

13

14

ATENCIÓN

Apretar al par la tuerca del rodillo tensor para
evitar un aflojado, se corre el riesgo de provocar
un deterioro del motor.

11A

-

87

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

F8Q, y 632

11A

Recuperar la arandela (3).

Colocar la polea de accesorios del cigüeñal.

106874

1

2

3

4

5

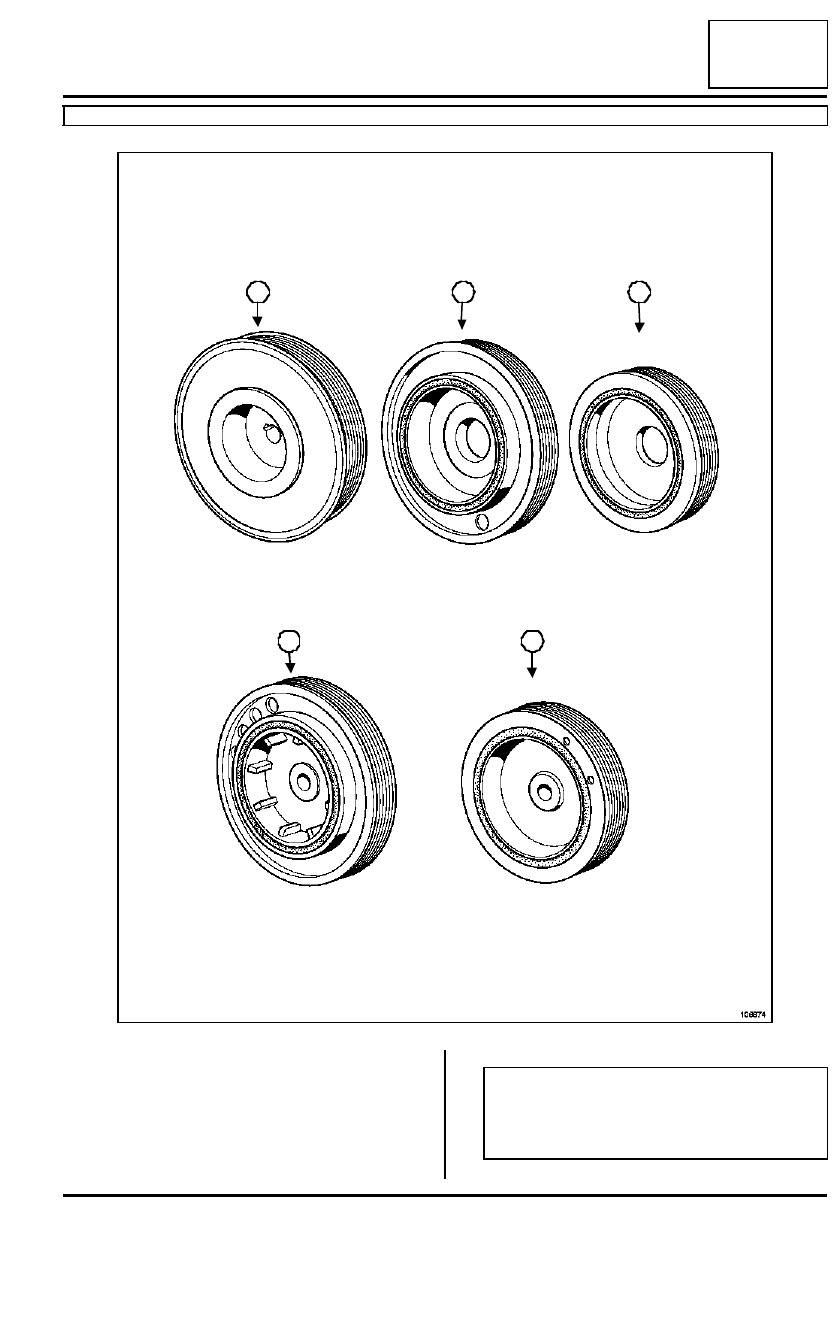

ATENCIÓN

Según la forma de la polea de accesorios del
cigüeñal de los motores F, el par de apriete de la
polea de accesorios del cigüeñal es específico.

11A

-

88

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

F8Q, y 632

11A

Apretar al par y de modo angular:

- el  tornillo de la polea de accesorios del ci-

güeñal (4 daN.m + 110˚

±±±±

 10˚), (1) mediante el útil

(Mot. 591-02) o el útil (Mot. 591-04),

- el  tornillo de la polea de accesorios del ci-

güeñal (4 daN.m + 100˚

±±±±

 10˚), (2) y (3),

- el  tornillo de la polea de accesorios del ci-

güeñal (2 daN.m + 115˚

±±±±

 15˚), (4) y (5).

Colocar el tapón de la espiga de punto muerto supe-
rior.

Colocar la suspensión pendular y apretar a los pa-
res:

- los  tornillos de fijación del conjunto suspen-

sión pendular (6,2 daN.m),

- la tuerca de la cofia de suspensión pendular (3,

7 daN.m).

Apretar al par los bulones de fijación de la bieleta
de recuperación de par (6,2 daN.m).

Colocar la correa de accesorios (consultar 11A,
Parte alta y delantera del motor, Correa de acce-
sorios: Extracción - Reposición, página 11A-7).

Proceder en el sentido inverso de la extracción.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).
