11A

-

53

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

D7F, y 726 o 764 o 766

11A

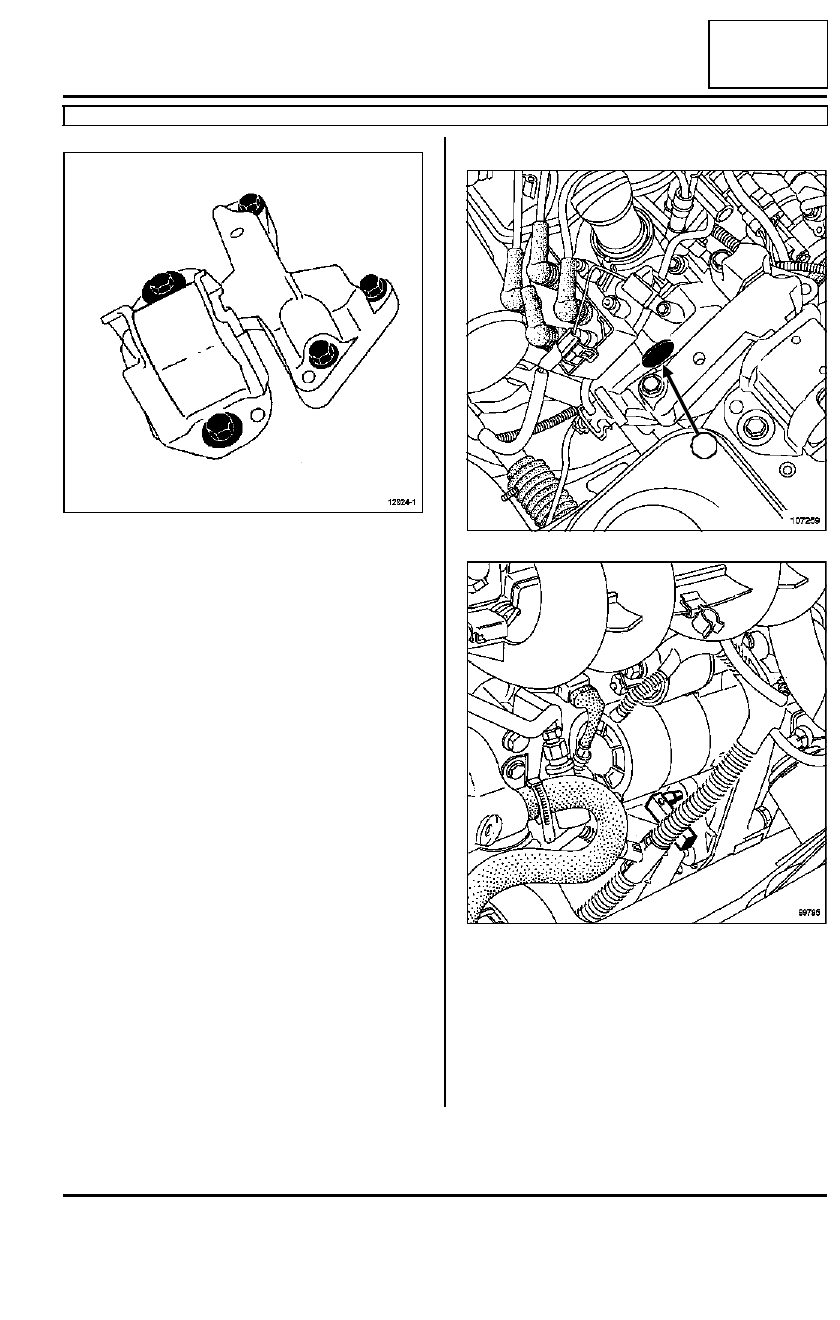

Extraer la suspensión pendular.

CALADO DE LA DISTRIBUCIÓN

Extraer el tapón (1) de la ventana en el cárter supe-
rior de distribución.

Girar el motor en el sentido de las agujas del reloj
(lado distribución) hasta alinear la marca del piñón
del árbol de levas con la marca en el cárter superior
de distribución, insertando la espiga (Mot. 1054) en
el volante motor.

Extraer los cárteres de distribución.

12924-1

107259

99795

1

11A

-

54

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

D7F, y 726 o 764 o 766

11A

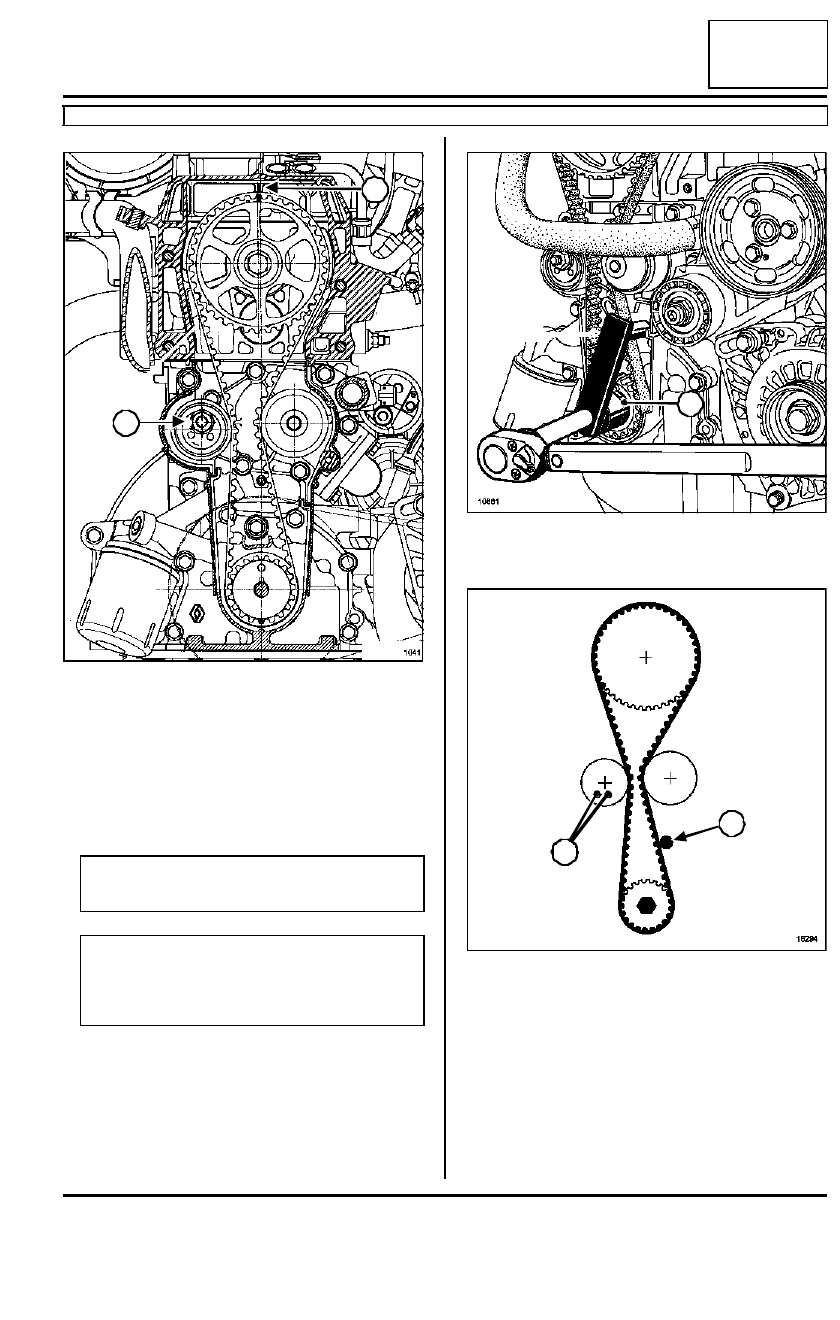

Hacer una marca en la tapa de la culata (2) alineada
con la marca del piñón de los árboles de levas .

Aflojar la tuerca (3) del rodillo tensor.

Extraer la correa de distribución.

REPOSICIÓN

Alinear las marcas de la correa de distribución con
las marcas del piñón de los árboles de levas y del ci-
güeñal.

PROCEDIMIENTO DE TENSIÓN DE LA CORREA DE
DISTRIBUCIÓN

Retirar la espiga (Mot. 1054).

Colocar el separador (4) del útil (Mot. 1386) y enros-
car el tornillo del piñón del cigüeñal.

Colocar el útil (Mot. 1135-01) en (5) en el rodillo ten-
sor y efectuar una rotación del rodillo tensor en el
sentido contrario a las agujas del reloj hasta obtener
el valor de 139

±±±±

 3 Hz. La medida de la tensión de la

correa se realiza mediante el útil (Mot. 1505) colo-
cado en (6).

Apretar la tuerca del rodillo tensor.

1041

ATENCIÓN

Sustituir imperativamente una correa extraída.

ATENCIÓN

Al efectuar la sustitución de la correa, sustituir
imperativamente la correa de distribución y el
rodillo tensor.

3

2

10881

16294

4

5

6

11A

-

55

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

D7F, y 726 o 764 o 766

11A

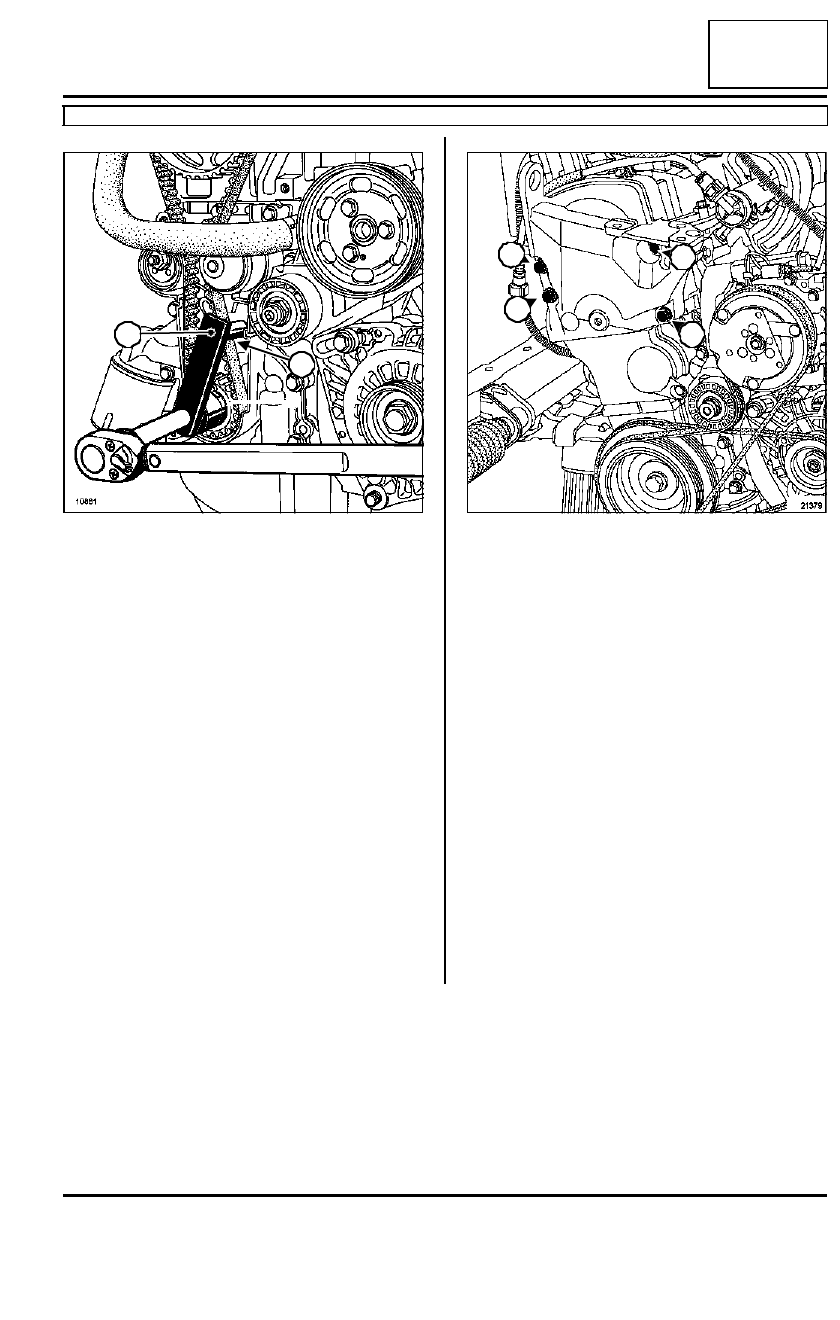

Colocar el útil (Mot. 1386)(7) y con ayuda de una
llave dinamométrica "de bajo par" ajustada al par
de 1 daN.m aplicar una pretensión en el tramo de la
correa (8).

Mediante el útil (Mot. 1505) verificar si la tensión de
la correa de distribución se encuentra en la toleran-
cia de la tensión de colocación 139

±±±±

 3 Hz, si no

ajustarla mediante el útil (Mot. 1135-01).

Apretar al par la tuerca del rodillo tensor (5
daN.m).

Dar cuatro vueltas de cigüeñal y posicionar la distri-
bución en punto muerto superior.

Colocar el útil (Mot. 1386)(7) y con ayuda de una
llave dinamométrica "de bajo par" ajustada al par
de 1 daN.m aplicar una pretensión en el tramo de la
correa (8).

Mediante el útil (Mot. 1505) verificar si la tensión de
la correa de distribución se encuentra en la toleran-
cia de la tensión de colocación 139

±±±±

 3 Hz, si no

ajustarla mediante el útil (Mot. 1135-01).

Apretar al par la tuerca del rodillo tensor (5
daN.m).

Colocar los cárteres de distribución.

Apretar por orden y al par los tornillos del cárter
superior de distribución (3,3 daN.m).

10881

7

8

21379

1

2

3

4

11A

-

56

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

D7F, y 726 o 764 o 766

11A

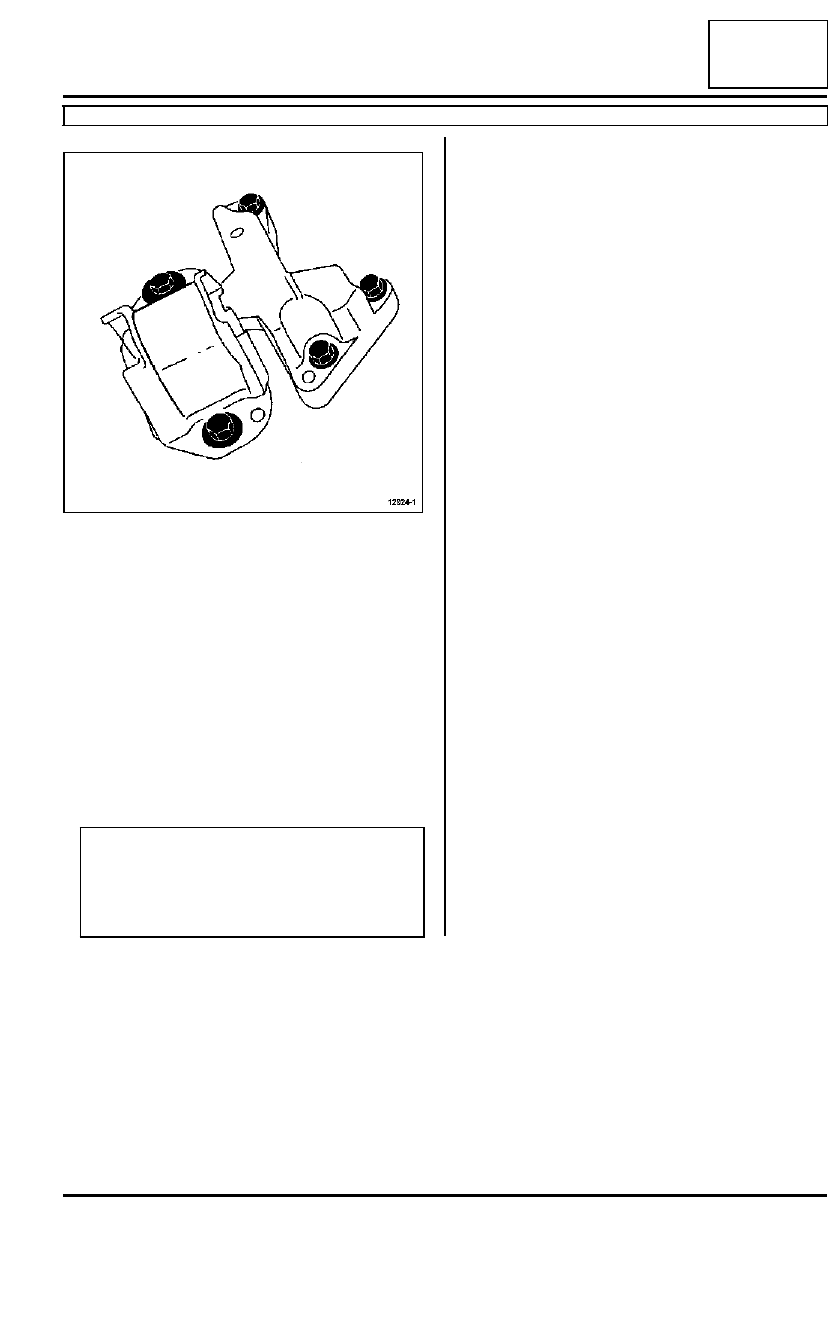

Apretar al par los tornillos de fijación de la sus-
pensión pendular (6,2 daN.m).

Apretar al par y de modo angular los tornillos de fi-
jación de la polea de accesorios del cigüeñal (4
daN.m + 70˚

±±±±

 5˚) mediante el útil (Mot. 591-02) o el

útil (Mot. 591-04).

Apretar al par los tornillos de fijación de la rueda
(10,5 daN.m).

Montar la correa o las correas de accesorios (según
versión) (consultar 11A, Parte alta y delantera del
motor, Correa de accesorios: Extracción - Repo-
sición, página 11A-7).

Proceder en el sentido inverso de la extracción.

12924-1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80a, Batería: Extracción - reposi-
ción).
