11A

-

21

PARTE ALTA Y DELANTERA DEL MOTOR

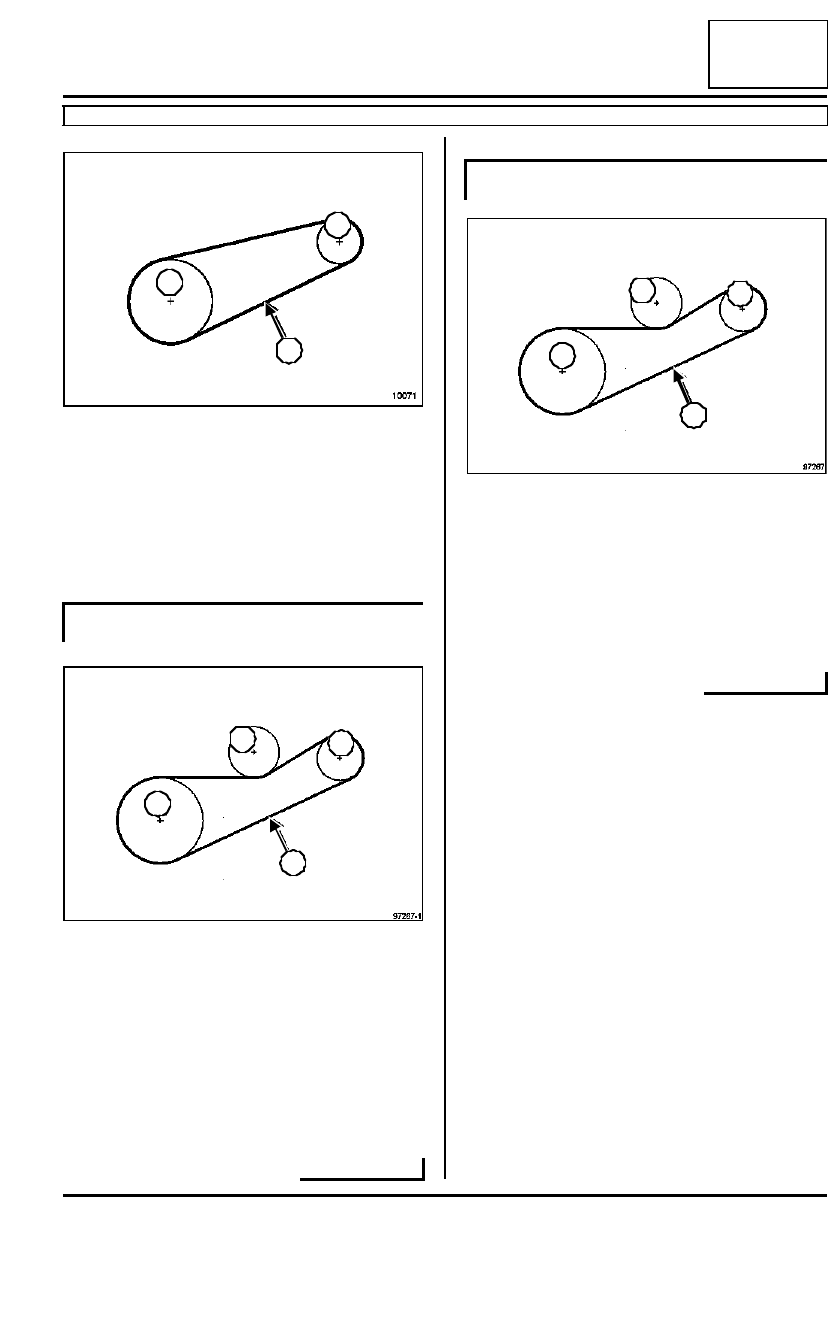

Correa de accesorios: Extracción - Reposición

D7F, y 726 o 764 o 766

11A

Ajustar la tensión de la correa mediante el útil (Mot.
1715)
 o el útil (Mot. 1505) al valor de 244

±±±±

 5 Hz.

Ajustar la tensión de la correa mediante el útil (Mot.
1715)
 o el útil (Mot. 1505) al valor 177

±±±±

 5 Hz.

Ajustar la tensión de la correa mediante el útil (Mot.
1715)
 o el útil (Mot. 1505) al valor de 191

±±±±

 5 Hz.

10071

(1)

Cigüeñal

(2)

Alternador

(3)

Punto de control

DIRECCIÓN MANUAL, y ACONDICIONADOR DE
AIRE

97267-1

(4)

Cigüeñal

(5)

Rodillo tensor

(6)

Compresor acondicionador de
aire

(7)

Punto de control

3

2

1

6

5

4

7

DIRECCIÓN ASISTIDA, y CALEFACCIÓN NOR-
MAL

97267

(8)

Cigüeñal

(9)

Rodillo tensor

(10)

Bomba de dirección asistida

(11)

Punto de control

11

10

9

8

11A

-

22

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

D7F, y 726 o 764 o 766

11A

Ajustar la tensión de la correa mediante el útil (Mot.
1715)
 o el útil (Mot. 1505) al valor de 180

±±±±

 5 Hz.

Apretar a los pares:

- el  tornillo de fijación del rodillo tensor (3,7

daN.m),

- el tornillo de fijación del rodillo enrollador (2,2

daN.m),

- los tornillos de fijación de la rueda (10,5 daN.m).

Proceder en el sentido inverso de la extracción.

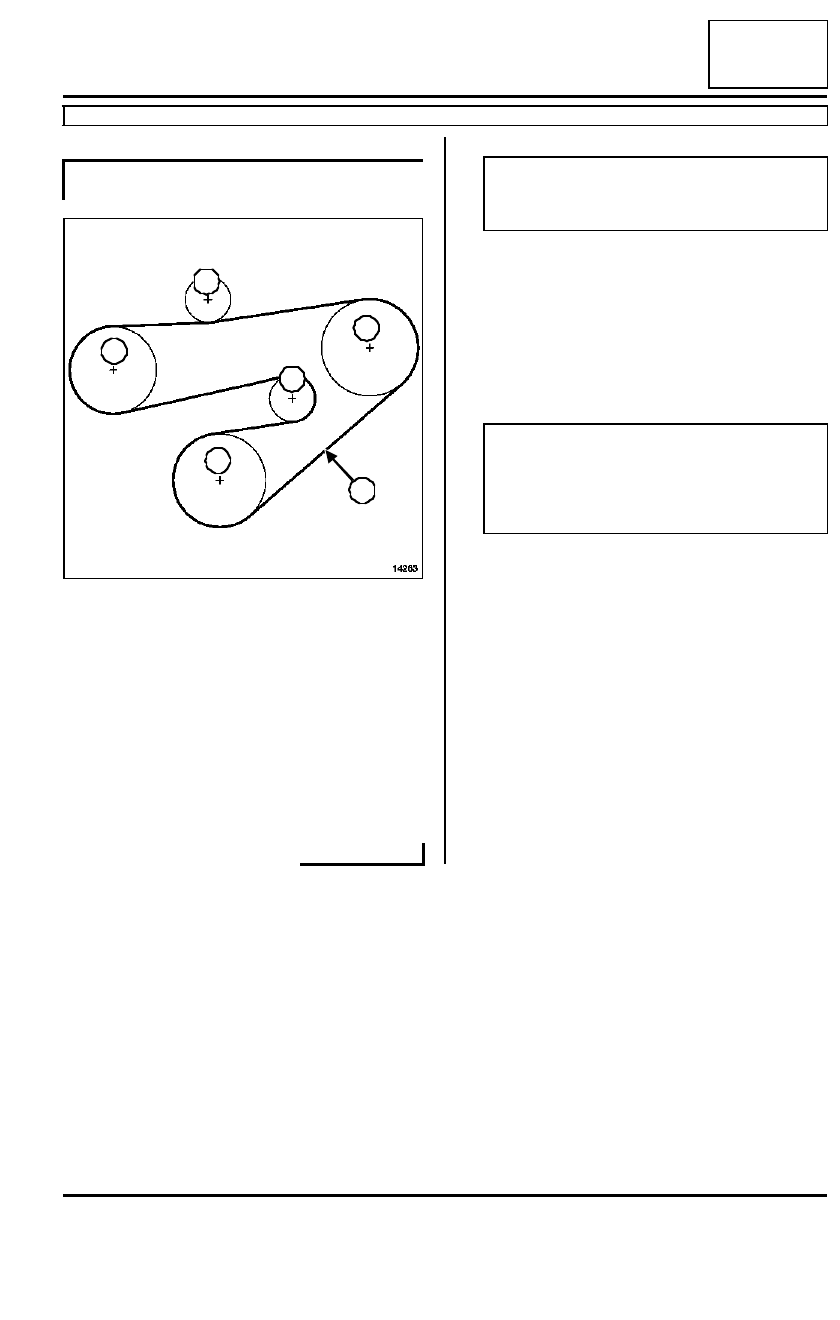

DIRECCIÓN ASISTIDA, y ACONDICIONADOR DE
AIRE

14263

(12)

Cigüeñal

(13)

Bomba de dirección asistida

(14)

Compresor del acondicionador
de aire

(15)

Rodillo tensor

(16)

Rodillo enrollador

(17)

Punto de control

15

14

13

12

17

16

ATENCIÓN

Efectuar imperativamente dos vueltas de motor
para posicionar correctamente la correa.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80a, Batería: Extracción - reposi-
ción
).

11A

-

23

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

K7J, y 700 o 701, y CALEFACCIÓN NORMAL

11A

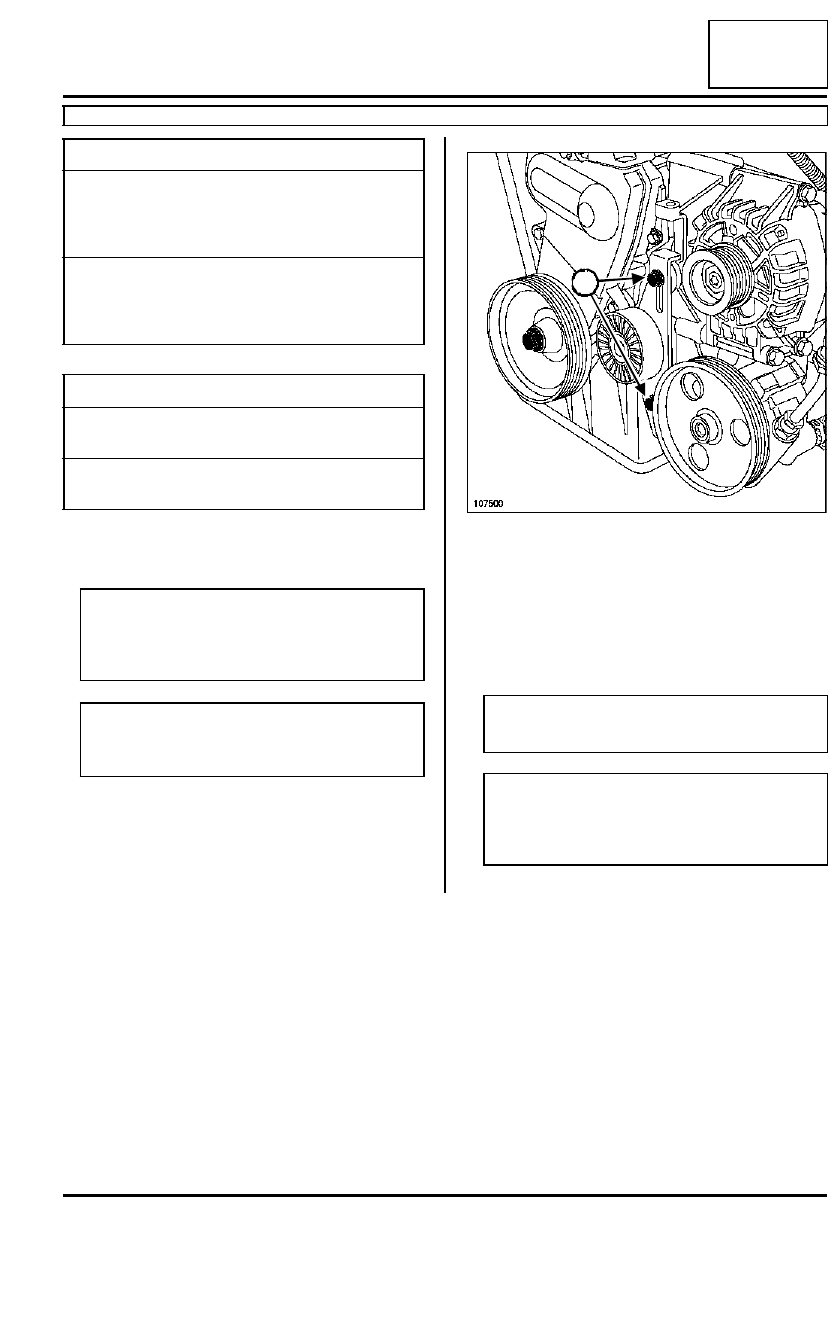

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la rueda delantera derecha,

- el guardabarros delantero derecho.

Aflojar los tornillos de fijación del rodillo tensor (1).

Extraer la correa de accesorios.

REPOSICIÓN

Limpiar con un cepillo las uves de la polea de acce-
sorios del cigüeñal para eliminar cualquier depósito.

Utillaje especializado indispensable

Mot. 1505

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Mot. 1715

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Pares de apriete

m

tornillos de fijación del
rodillo tensor

2,1 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

ATENCIÓN

No hacer funcionar el motor sin correa de acce-
sorios, para evitar la destrucción de la polea de
accesorios del cigüeñal.

ATENCIÓN

No girar nunca el motor en el sentido inverso al
de funcionamiento.

107500

ATENCIÓN

Sustituir imperativamente una correa extraída.

ATENCIÓN

Al efectuar la sustitución de la correa, sustituir
imperativamente los rodillos tensor y enrollado-
res.

1

11A

-

24

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

K7J, y 700 o 701, y CALEFACCIÓN NORMAL

11A

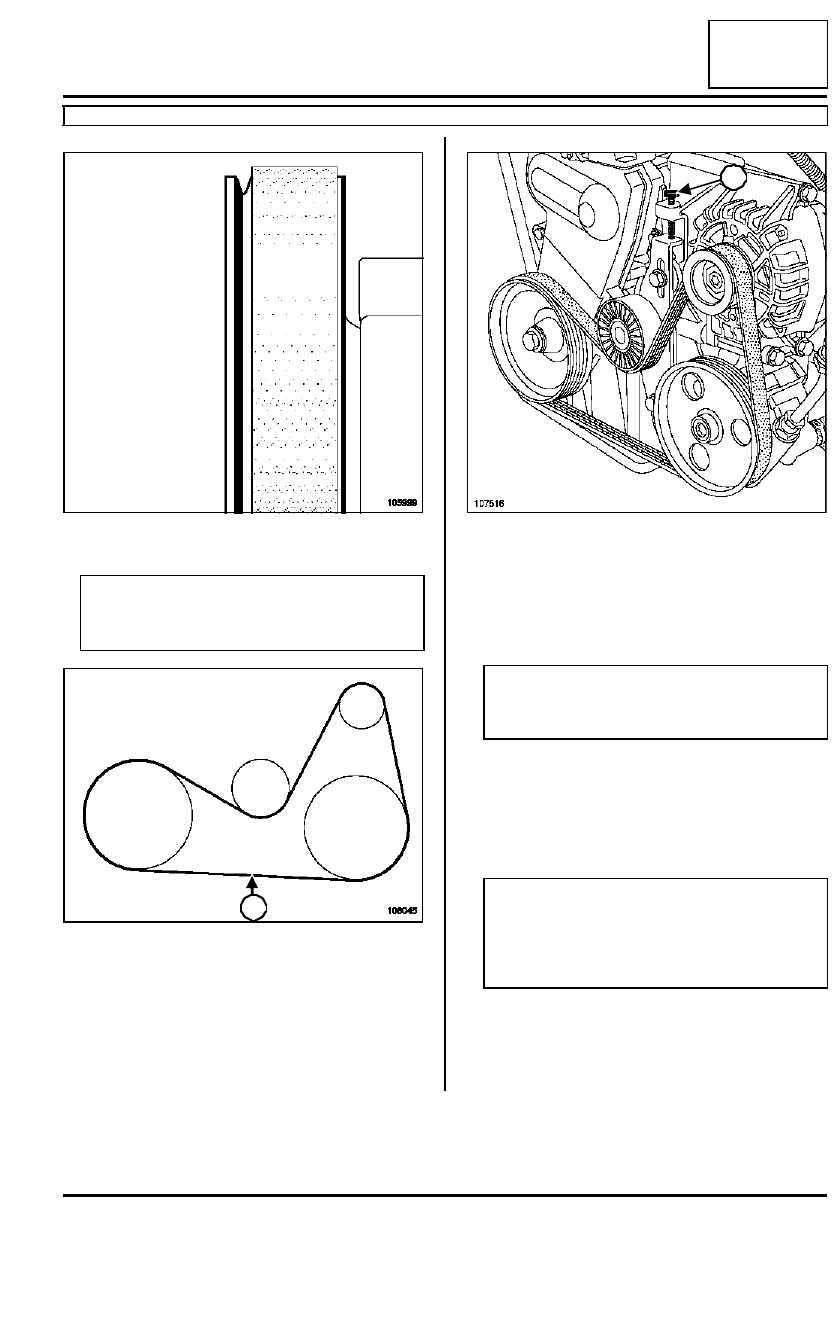

Colocar la correa de accesorios.

Colocar un tornillo largo (6) sobre el soporte multi-

función.

Tensar la correa con ayuda del tornillo.

Reglar la tensión de la correa mediante el útil (Mot.
1505)
 o (Mot. 1715) al valor de 189

±±±±

 5 Hz.

Apretar al par los tornillos de fijación del rodillo
tensor  (2,1 daN.m)
.

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación de la rueda
(10,5 daN.m)
.

105999

ATENCIÓN

Verificar que los dientes exteriores de las poleas
queden libres.

106045

(1)

Cigüeñal

(2)

Alternador

(3)

Bomba de dirección asistida o
rodillo enrollador

(4)

Rodillo tensor

(5)

Punto de medida

2

3

4

5

1

107516

ATENCIÓN

Efectuar imperativamente dos vueltas de motor
para posicionar correctamente la correa.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - Reposi-
ción
).

6
