11A

-

1

PARTE ALTA Y DELANTERA DEL MOTOR

Aparato para controlar la tensión de las correas: Utilización

11A

- El proceso de tensión de una correa es una opera-

ción importante ya que condiciona la duración de la
correa.

- La utilización del frecuencímetro: útil (Mot. 1505)  o

(Mot. 1715) es, por ello, esencial para aplicar una
tensión de colocación conforme con las preconizacio-
nes del constructor.

- Este proceso elimina los riesgos de sobretensión (o

sub-tensión), los fenómenos de ruido y cualquier pro-
blema que se derive de una mala tensión de la cor-
rea.

- No respetar la aplicación estricta del proceso de ten-

sión con el útil (Mot. 1505) o (Mot. 1715) puede pro-
vocar la destrucción del motor.

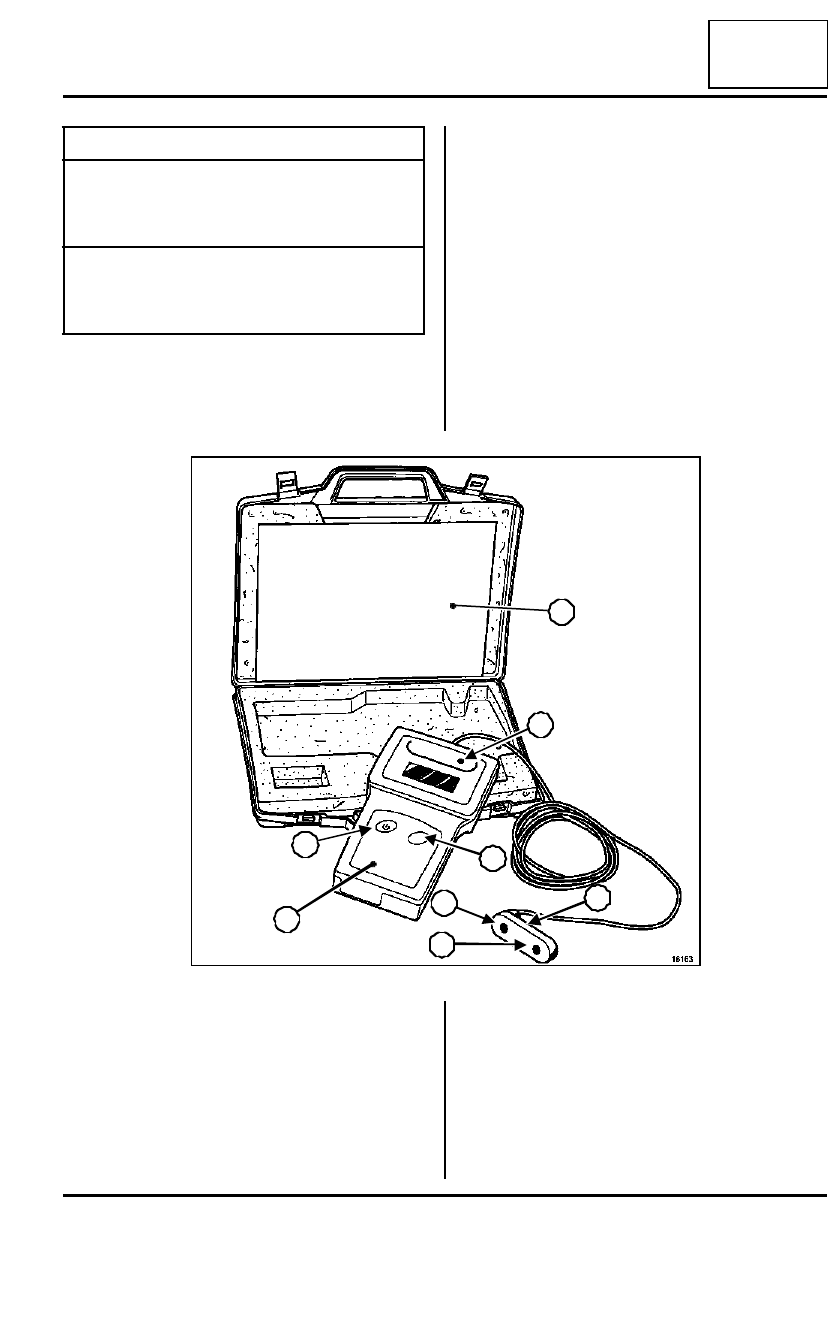

I - FUNCIONAMIENTO DEL ÚTIL MOT.1505

1 - Descripción

(1) Cabeza de lectura que contiene dos captadores
(1A) y (1B)

(2)Caja de pantalla

(3) Generador de frecuencia patrón (512

±±±±

 1Hz) in-

tegrado en la caja de la pantalla

(4) Interruptor para dar tensión al aparato

(5) Interruptor comprobador para controlar el cor-
recto calibrado del aparato

(6) Manual de utilización del aparato

Utillaje especializado indispensable

Mot. 1505

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Mot. 1715

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

16163

6

5

4

3

2

1B

1A

1

11A

-

2

PARTE ALTA Y DELANTERA DEL MOTOR

Aparato para controlar la tensión de las correas: Utilización

11A

2 - Control del útil

El generador de frecuencia patrón (3) integrado en
la caja de la pantalla permite controlar el correcto
funcionamiento del útil.

Consultar el manual de utilización para el proceso
de control.

Si el valor controlado en los dos captadores difiere
de 512

±±±±

 1Hz, enviar el aparato a ONE-TOO.

ONE TOO

1 ZAC de Saint Esteve

06640 Saint-Jeannet les Plans

Tél: +33 (0)4 92 12 04 80

Fax: +33 (0)4 92 12 04 66

3 - Principio de funcionamiento

Este aparato mide la frecuencia de la correa.

La frecuencia es un valor físico que refleja aquí el ni-
vel de tensión de la correa con una gran exactitud.

La unidad utilizada es el Hercio (Hz).

La cabeza de lectura (1) está compuesta por dos
captadores (1A) y (1B) que permiten medir las vi-
braciones inducidas por la correa tras su excitación.

La medida sólo debe realizarse con un solo capta-
dor, el otro sirve de referencia y debe encontrarse
fuera del campo de medida.

Cada uno de los dos captadores puede utilizarse
bien como captador de medida, bien como captador
de referencia.

Rango de medida: 30 a 520 Hz.

Incertidumbre:

±

 1 Hz < 100 Hz y

±

 1% >100 Hz.

Poner el útil bajo tensión, interruptor (4).

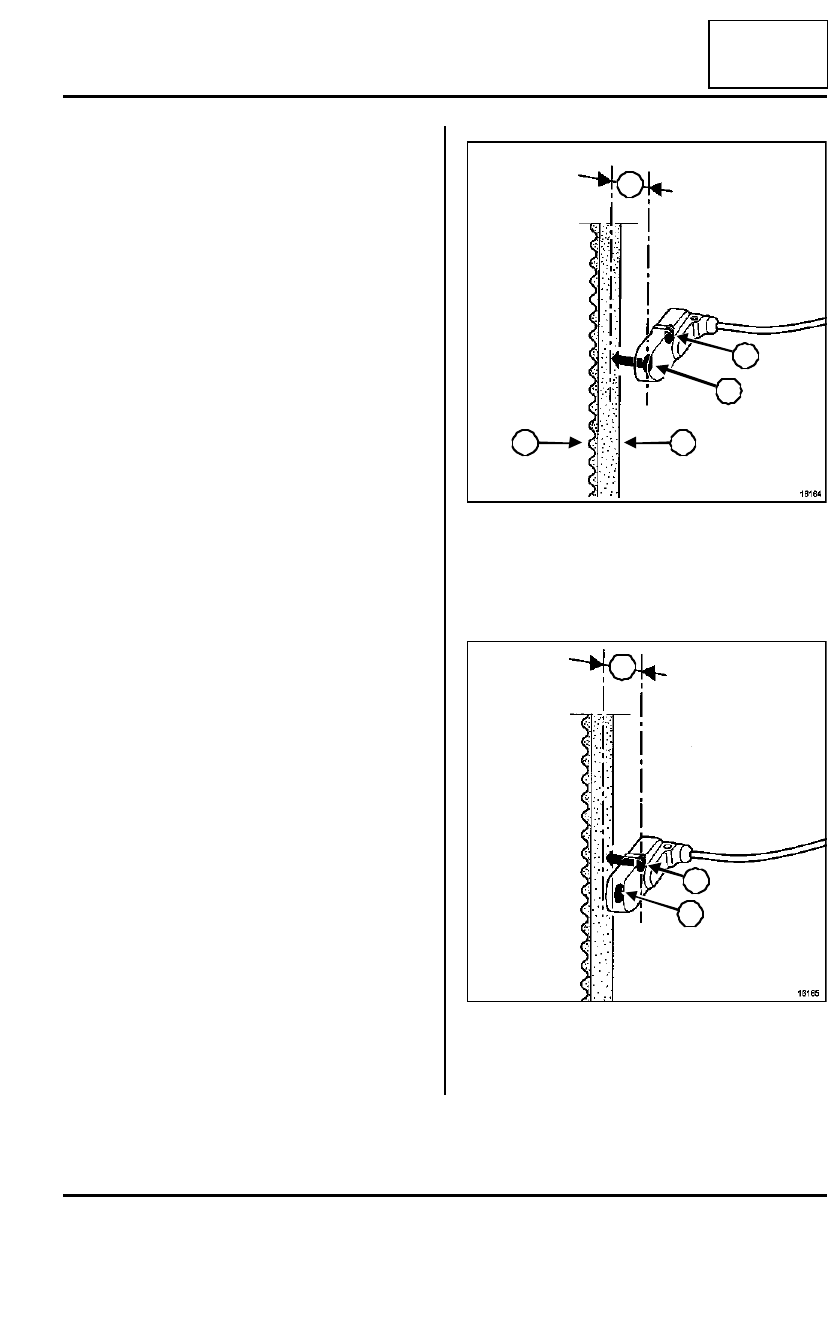

Aproximar la cabeza de lectura (1) del tramo de cor-
rea que hay que medir.

Colocar la cabeza de lectura a una distancia (x)
comprendida entre 5 y 10 mm aproximadamente de
la correa.

La medida puede efectuarse indistintamente en la
cara (7) o (8) de la correa según la dimensión.

Utilizar indistintamente los captadores (1A) o (1B), a
condición de que el captador que sirve de referencia
se encuentre en la parte exterior del campo de me-
dida.

16164

16165

8

7

1B

1A

X

1B

1A

X

11A

-

3

PARTE ALTA Y DELANTERA DEL MOTOR

Aparato para controlar la tensión de las correas: Utilización

11A

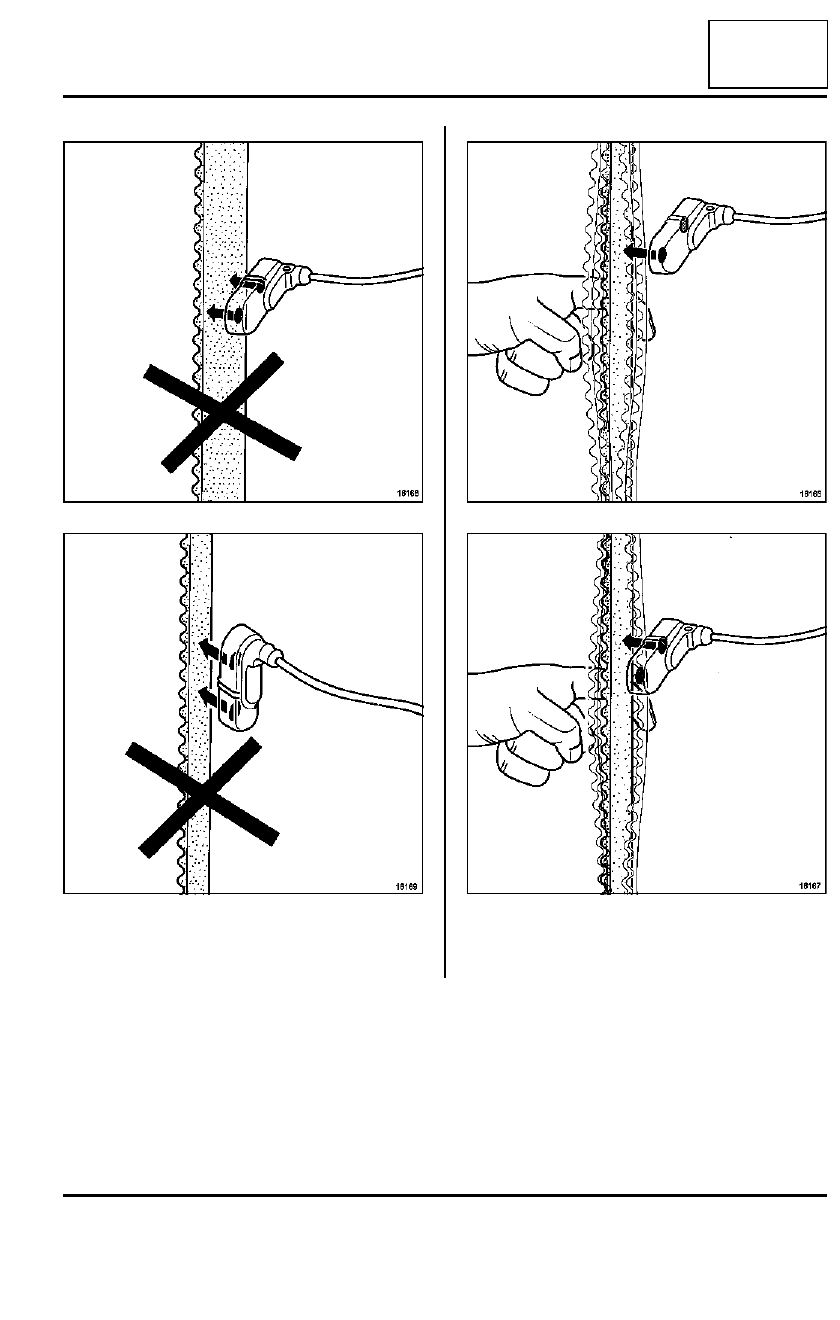

Los dos captadores no deben encontrarse simul-
táneamente frente a la correa durante la medida.

La toma de medida se efectúa haciendo vibrar la
correa con el dedo.

La medida es validada por un bip sonoro.

16168

16169

16166

16167

11A

-

4

PARTE ALTA Y DELANTERA DEL MOTOR

Aparato para controlar la tensión de las correas: Utilización

11A

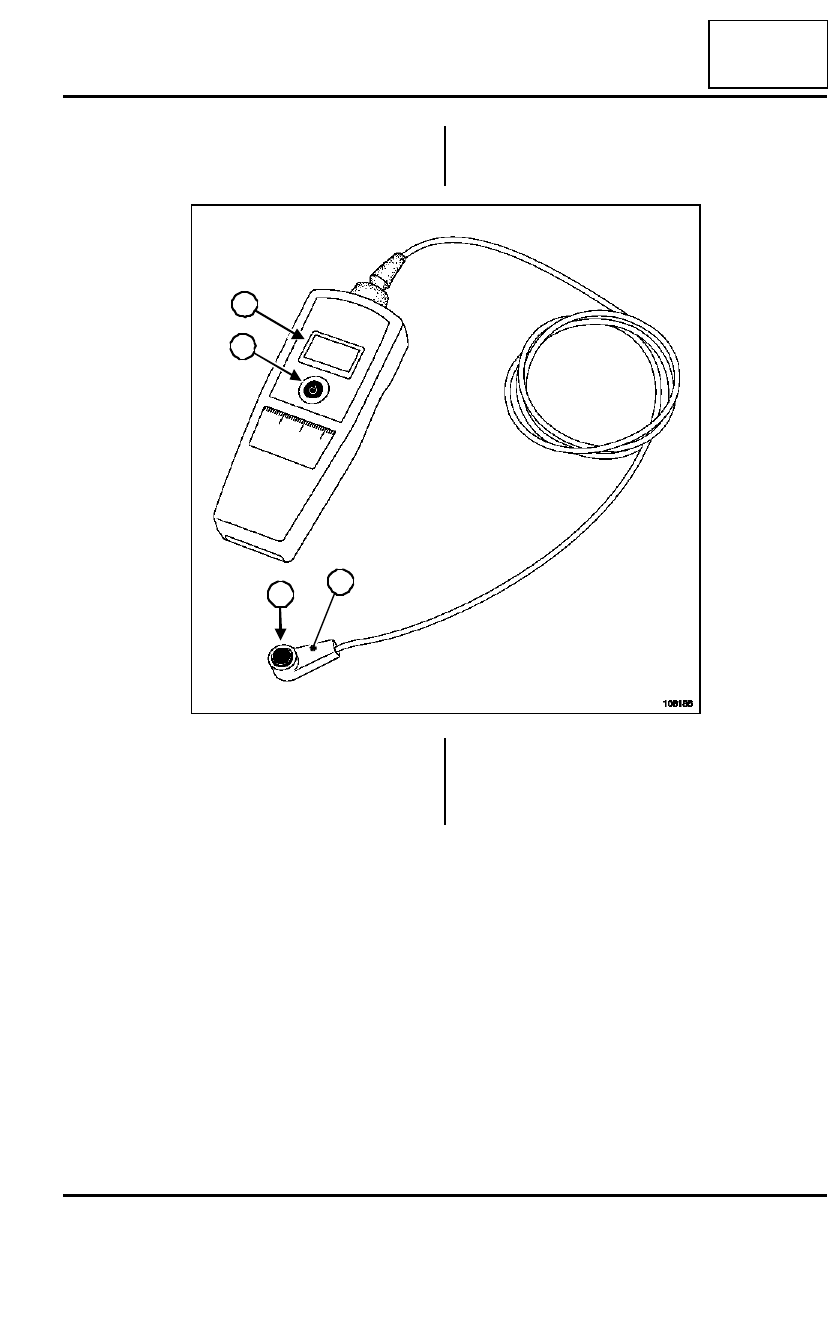

II - FUNCIONAMIENTO DEL ÚTIL MOT.1715

1 - Descripción

(1) Cabeza de lectura que contiene un captador
(1A)

(2) Interruptor para dar tensión al aparato

(3) Pantalla

106186

2

1A

1

3
