Renault Kangoo. Manual - parte 37

10A

-

113

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

F8Q, y 632

10A

Proceder en el sentido inverso de la extracción.

Efectuar el llenado de aceite motor.

ATENCIÓN

Verificar imperativamente el nivel de aceite con
la varilla de aceite.

No sobrepasar el nivel máximo de la varilla de
aceite (puede provocar la destrucción del motor).

Antes de la entrega del vehículo al cliente, rea-
justar el nivel de aceite del motor si es necesario.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 8, Equipamiento eléctrico) .

10A

-

114

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medio de levantamiento, Elevador
con toma bajo casco).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer el protector bajo el motor.

Cambiar el aceite del motor.

Extraer:

- la varilla de aceite,

- las ruedas delanteras,

- los guardabarros delanteros,

- el paragolpes delantero (consultar 55A, Protec-

ciones exteriores, Paragolpes delantero: Ex-
tracción-Reposición),

- la guía de la varilla de aceite.

Desconectar la sonda del nivel de aceite.

Extraer:

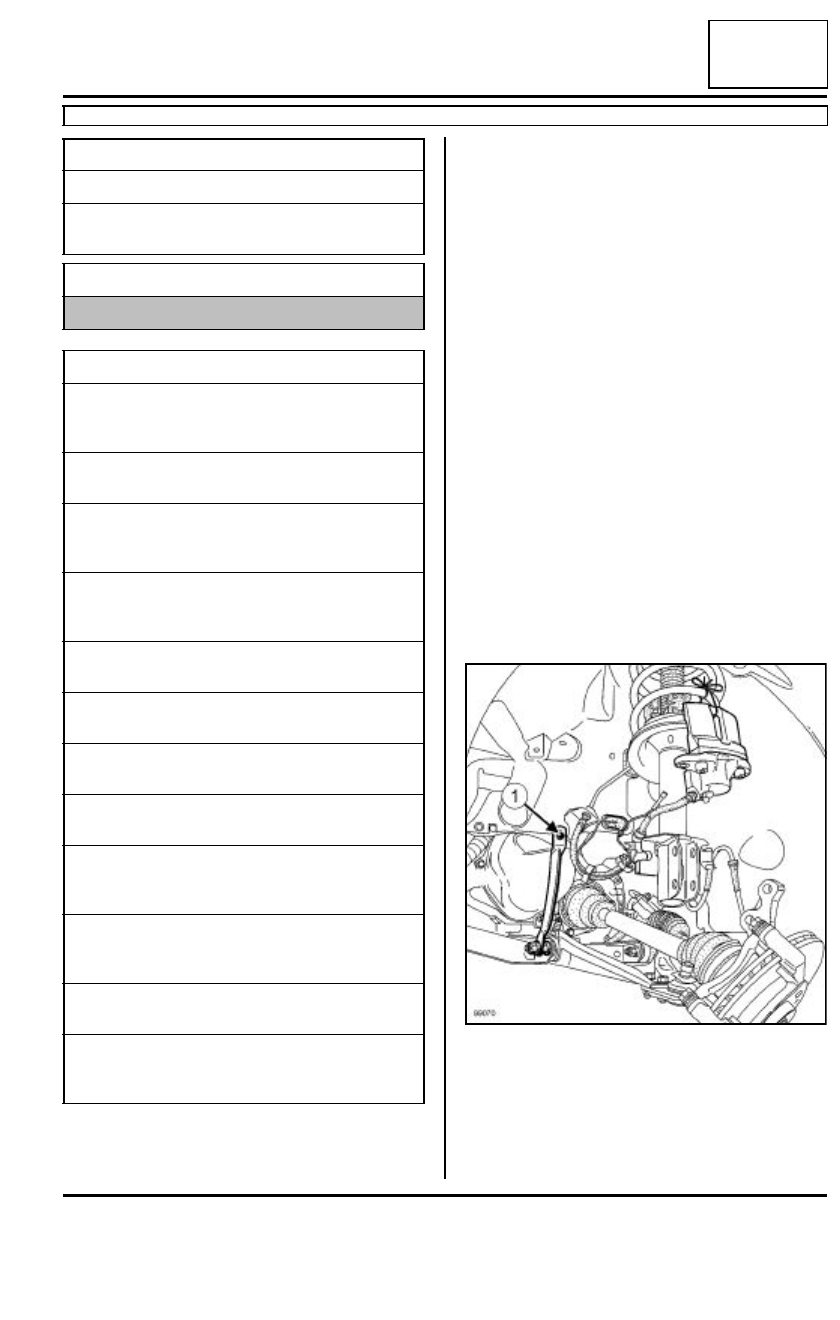

- el tornillo de fijación de los tirantes laterales en el

larguero,

- el tornillo de fijación del manguito inferior de refri-

geración en la cuna.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Tav. 1233-01

Utillaje para intervenir
en la cuna-tren

Material indispensable

bloqueador de volante

Pares de apriete

m

preapriete de los tor-
nillos de fijación del cár-
ter inferior

8 N.m

tornillos de fijación del
cárter inferior

14 N.m,

tornillos de fijación del
cárter inferior en la caja
de velocidades

44 N.m

tornillo de fijación del
cárter inferior sobre el
sopor te multifunción

21 N.m

tornillos de fijación
delantera de la cuna

62 N.m

tornillos de fijación tra-
sera de la cuna

105 N.m

tuerca de la pinza de
dirección

25 N.m

tuerca de la rótula de
dirección

37 N.m

tornillo de fijación de la
bieleta de recuperación
de par en la cuna

62 N.m

tornillos de fijación de la
bieleta de recuperación
de par en el motor

110 N.m

tornillos de fijación de
los tirantes laterales

21 N.m

tornillos de fijación de
los tirantes "cuna-carro-
cería"

21 N.m

99070

10A

-

115

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

Quitar los tornillos de fijación del tubo de DA en la
cuna.

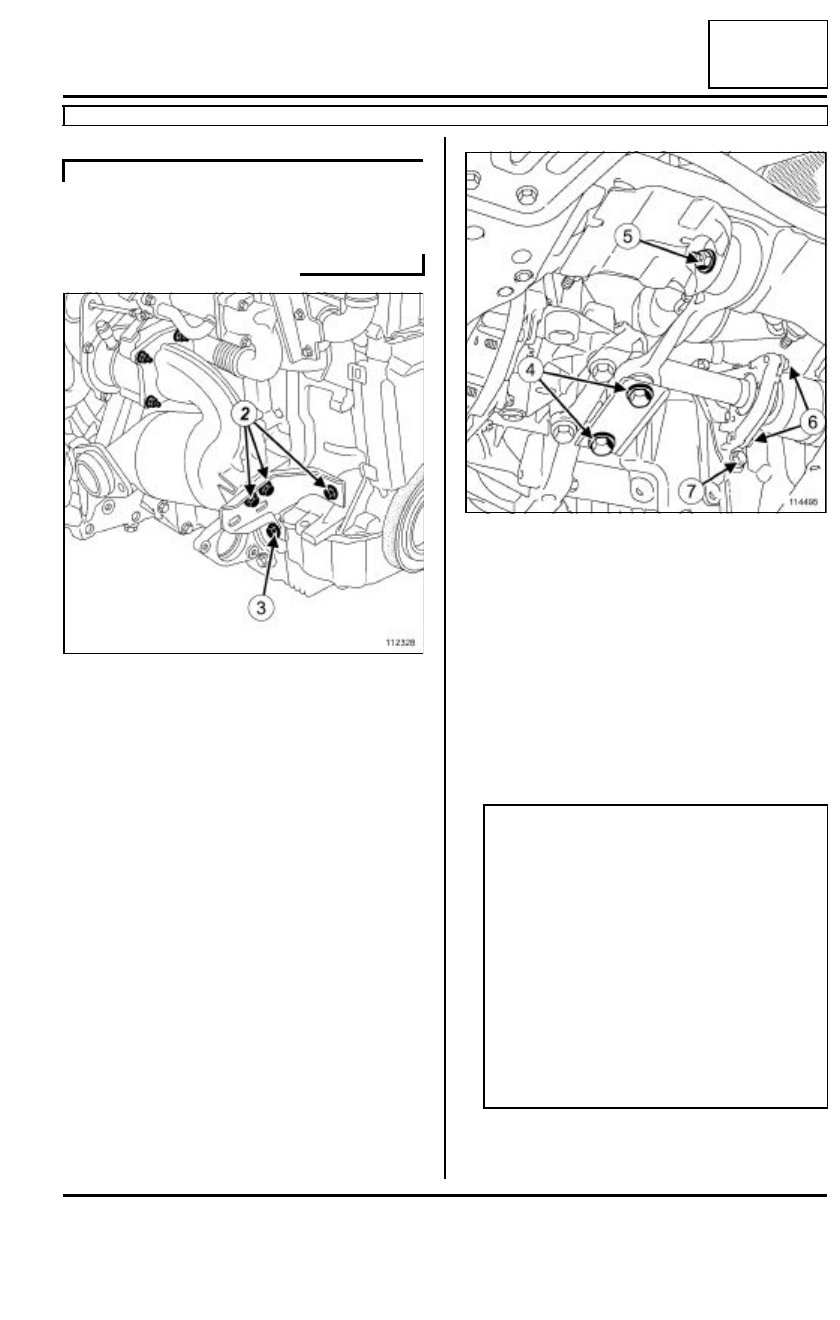

Quitar los tornillos de fijación (2) de la muleta del ca-
talizador en el bloque motor.

Aflojar el tornillo de fijación (3) de la muleta del cata-
lizador en el cárter inferior.

Quitar la muleta del catalizador.

Quitar los tornillos de fijación (4) de la bieleta de re-
cuperación de par en el motor.

Aflojar el tornillo de fijación (5) de la bieleta de recu-
peración de par en la cuna.

Extraer:

- los tornillos de fijación (6) de la brida del apoyo del

relé de transmisión,

- el tornillo de fijación (7) del apoyo intermedio en el

cárter inferior,

- el tornillo de fijación del cárter inferior sobre el so-

porte multifunción.

Extraer:

- la tuerca del tornillo de fijación de la pinza de direc-

ción,

ACONDICIONADOR DE AIRE

112328

114495

ATENCIÓN

Para evitar riesgos de destrucción del contactor
giratorio bajo el volante, hay que respetar las
consignas siguientes:

- antes de desacoplar la columna de dirección y

la cremallera, inmovilizar imperativamente el
volante, ruedas rectas, mediante el útil blo-
queador de volante,

- cualquier duda sobre el correcto centrado del

contactor giratorio implica extraer el volante
para aplicar el método de centrado (consultar
Fascículo airbag). En este caso, sólo debe
intervenir el personal cualificado que haya reci-
bido formación.

10A

-

116

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

- el tornillo de levas de la pinza de dirección,

- los tornillos de fijación de las rótulas inferiores,

- las rótulas inferiores mediante el útil (Tav. 476),

- las tuercas de fijación de las rótulas de dirección,

- las rótulas de dirección.

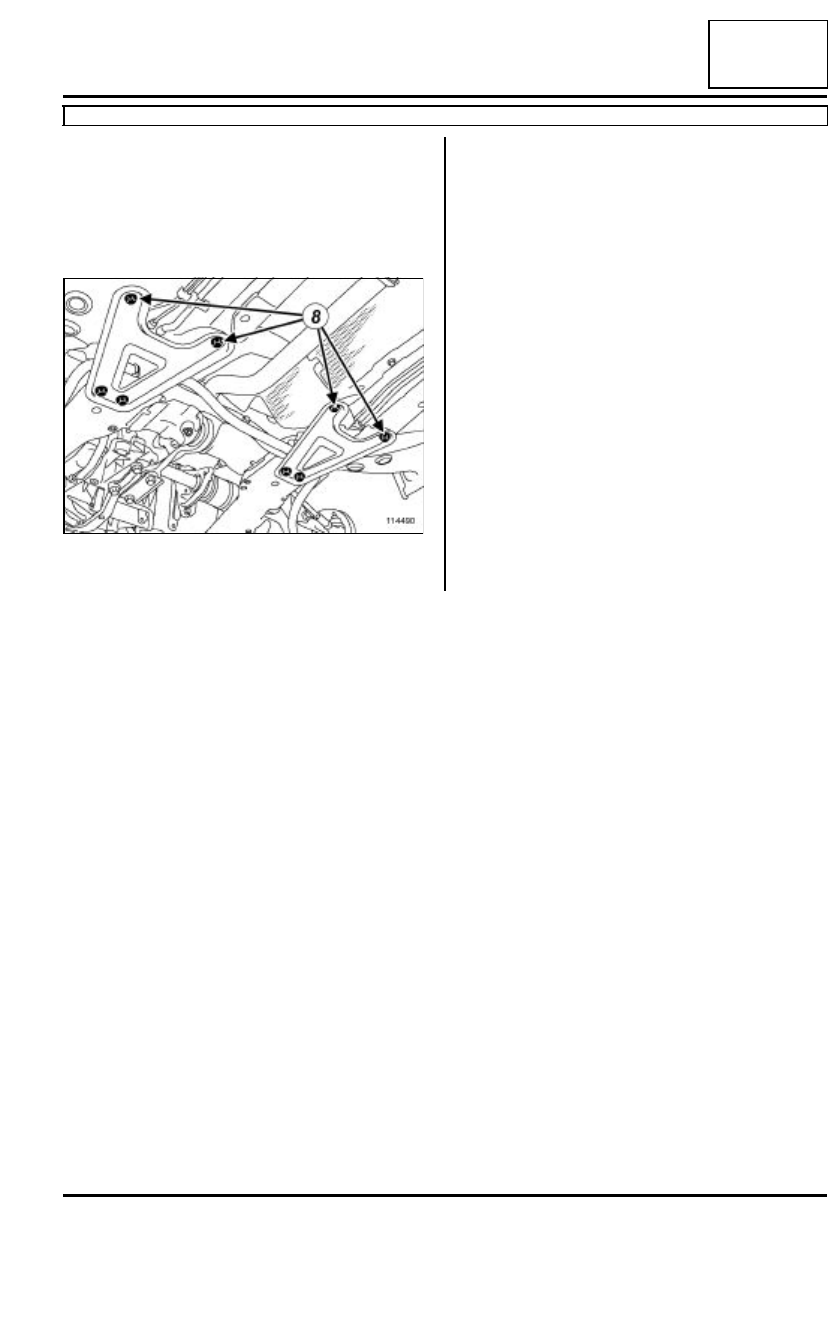

Quitar los tornillos de fijación trasera (8) de los tiran-
tes "cuna-carrocería".

114490
