Рено Симбол. Крышка багажника - снятие и установка

Снятиe - Вариант 1 - Symbol

1. Отверните болты (А) крепления крышки багажника. Снимите крышку.

Внимание: По соображениям безопасности работу нужно проводить вдвоем.

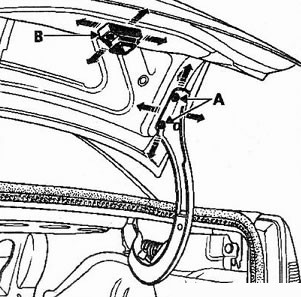

снятие крышки багажника

Регулировка
1. Зазор на периферии крышки регулируется перемещением в отверстиях под болты (А).

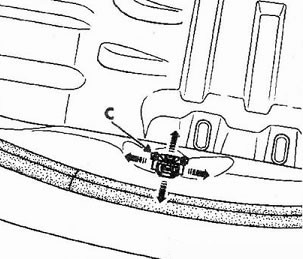

2. Регулировка замка и защелки проводится перемещением деталей в отверстиях (В) и (С) под болты креппения.

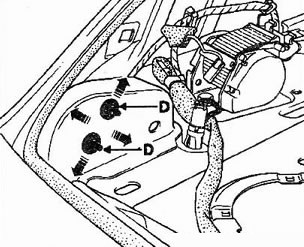

Примечание: При замене петель крышки багажника регулировку положения крышки начинайте с регулировки положения петель по отверстиям (D).

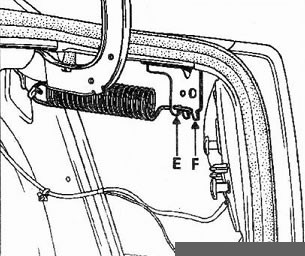

Для информации: предварительный натяг пружины крышки багажника может быть изменен перестановкой конца пружин из положения (Е) в попожение (F).

Снятие: Вариант 2 - Clio

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– откройте дверь задка;

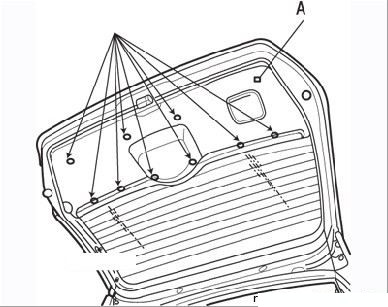

Рисунок 9.59. Снятие обивки двери задка: А – винт крепления; стрелки – держатели обивки

– выверните винт крепления в правой стороне обивки двери, отсоедините с помощью вильчатого съемника пластмассовые держатели обивки (Рисунок 9.59);

– снимите верхнюю панель с двери задка (см. раздел «Электрооборудование», подраздел «Доплнительный стоп-сигнал»);

– отсоедините проводку от элемента обогрева заднего стекла, мотора стеклоочистителя и мотора сервопривода центрального замка (если он предусмотрен);

– отсоедините верхний стоп-сигнал и шланг стеклоомывателя;

– извлеките жгут проводов из короба двери задка и шланг подвода жидкости к жиклеру омывателя стекла. Для облегчения последующей установки привяжите к жгуту проводов бечевку и оставьте ее в полости двери;

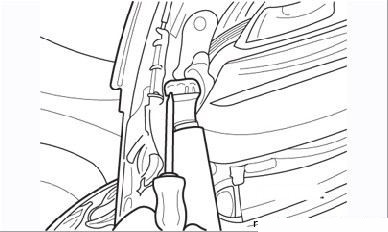

Рисунок 9.60. Снятие стопора стойки поддержки двери задка

– попросите помощника придержать дверь. Отсоедините стойки поддержки от двери, выпрессовав стопоры отверткой (Рисунок 9.60);

– если будет устанавливаться прежняя дверь, пометьте положение гаек крепления на двери;

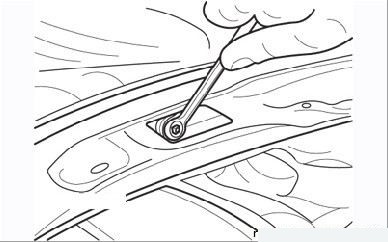

Рисунок 9.61. Выверните две гайки крепления двери задка

– отверните две гайки под верхней панелью двери (Рисунок 9.61) и вместе с помощником аккуратно снимите дверь с автомобиля.

Установка:

– установите дверь, заворачивая гайки крепления по сделанным меткам, не затягивая их до тех пор, пока не выровнены зазоры в проеме двери;

– если требуется выровнять дверь по нижнему краю, отрегулируйте положение защелки замка на нижней панели кузова. Положение замка изменяется за счет овальных отверстий под винты его крепления.

Выполните остальные операции в порядке, обратном снятию.

Снятие и установка замка двери задка

Снятие:

– снимите обивку двери, как описано выше;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

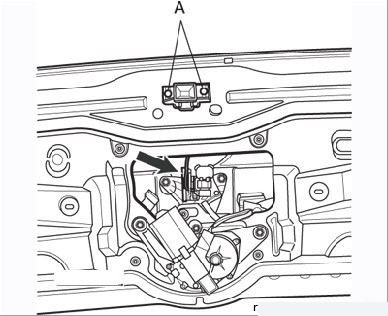

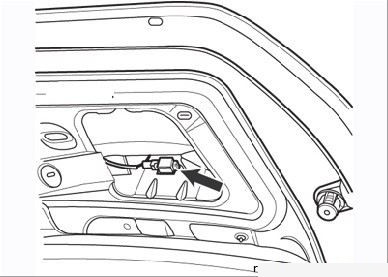

Рисунок 9.62. Контактный разъем двери задка

– отсоедините штекерную часть контактного разъема, затем выньте розеточную часть разъема из держателя (Рисунок 9.62);

Рисунок 9.63. Винты (А) крепления замка и тяга (стрелка) механизма открывания двери задка

– выверните два винта крепления замка (Рисунок 9.63);

– отсоедините тягу механизма отпирания двери, затем снимите блок замок–тяга–жгут проводов;

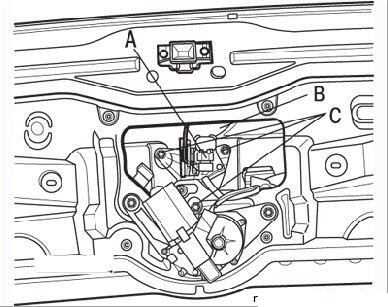

Рисунок 9.64. Контактный разъем (А), шланг (В) и три болта (С) механизма открывания двери задка

– отсоедините контактный разъем механизма отпирания двери (Рисунок 9.64);

– снимите шланг омывающей жидкости;

– отверните три болта крепления;

– снимите кронштейн механизма отпирания и механизм отпирания (Рисунок 9.65).

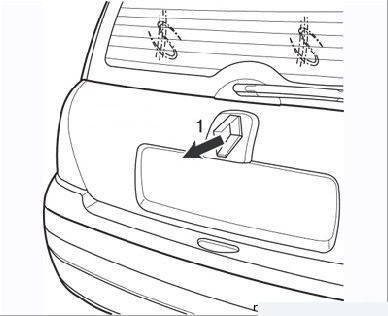

Рисунок 9.65. Снятие механизма отпирания двери задка (1)

Установка проводится в порядке, обратном снятию.
