Рено Симбол. Стеклоподъёмники

Передний стеклоподъёмник

передний стеклоподъёмник

Снятие:

– на автомобилях с электростеклоподъемниками отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– снимите накладную панель передней двери;

– снимите стекло двери, как описано ниже, или поднимите и закрепите липкой лентой, чтобы не упало;
снимите мешающие уполотнения

Снятие стекла

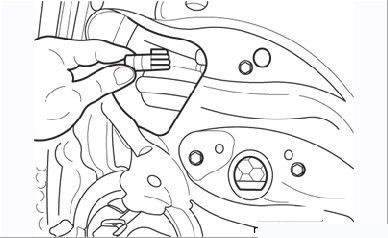

Рисунок 9.66. Отсоединение контактного разъема от мотора стеклоподъемника

– на моделях с электростеклоподъемниками отсоедините от электродвигателя стеклоподъемника контактный разъем (Рисунок 9.66);

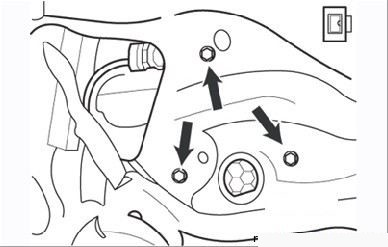

Рисунок 9.67. Гайки крепления двигателя стеклоподъемника передней двери

– отверните гайки крепления стеклоподъемника (Рисунок 9.67) и два болта крепления направляющего желоба стекла к двери (Рисунок 9.68);

Внимание: Три болта (С) ручного привода стеклоподъемника не являются
болтами крепления электродвигателя стеклоподъемника.

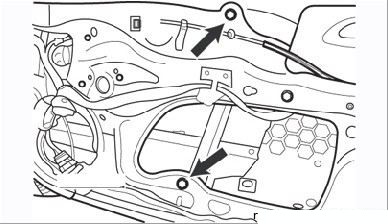

Рисунок 9.68. Болты крепления направляющего желоба опускного стекла

– осторожно выньте стеклоподъемник через нижнее отверстие в двери.

Установка проводится в порядке, обратном снятию. Перед установкой обивки двери проверьте работу стеклоподъемника.

Стеклоподъёмник задней двери

задний стеклоподъёмник

Снятие:

– снимите обивку двери;

– временно установите ручку стеклоподъемника и опустите стекло до появления доступа к винтам крепления стекла к кронштейну стеклоподъемника;

– пометьте положение винтов крепления на кронштейне, выверните винты, поднимите до упора стекло для улучшения доступа и закрепите его липкой лентой, чтобы не упало;

– на моделях с электростеклоподъемниками отсоедините контактный разъем проводки от электродвигателя стеклоподъемника;

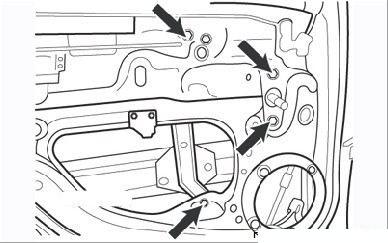

Рисунок 9.69. Винты крепления стеклоподъемника задней двери

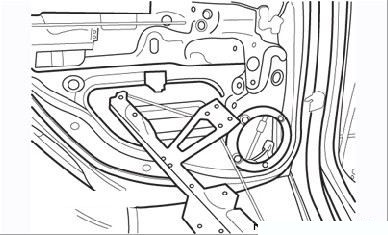

Рисунок 9.70. Снятие стеклоподъемника задней двери

– выверните четыре винта крепления (два для крепления стеклоподъемника и два для крепления направляющего желоба стекла) (Рисунок 9.69), аккуратно выньте стеклоподъемник через отверстие в двери (Рисунок 9.70).

Установка проводится в порядке, обратном снятию. При этом выполните следующее:

– вворачивайте винты крепления кронштейна стеклоподъемника к стеклу по предварительно нанесенным меткам;

– перед установкой обивки двери проверьте работоспособность стеклоподъемника, подключив контактный разъем проводки и аккумуляторную батарею или временно установив ручку;

– если необходимо, положение стекла в проеме можно отрегулировать, перемещая кронштейн крепления стекла.
