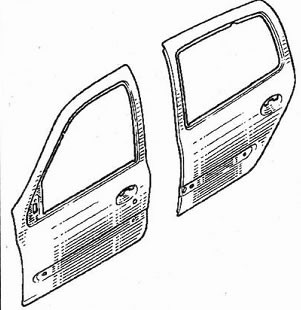

Рено Симбол. Двери - снятие и установка

Снятие:

– откройте дверь;

– подоприте снизу дверь стойкой, установив мягкую прокладку под дверь;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

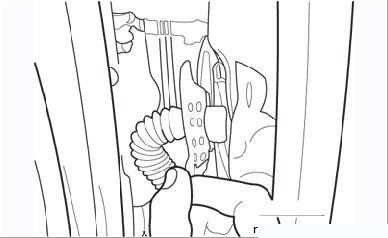

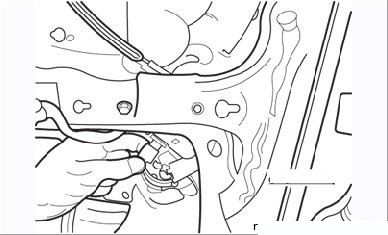

Рисунок 9.29. Отсоединение от боковой двери резинового уплотнения

– разъедините контактный разъем, предварительно отсоединив от двери резиновое уплотнение (Рисунок 9.29);

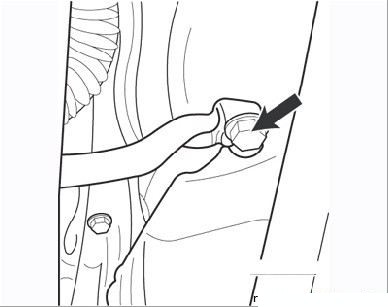

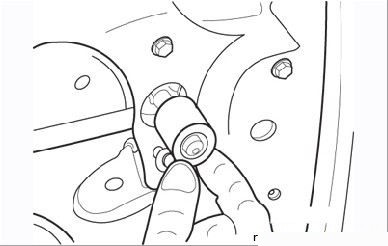

Рисунок 9.30. Болт крепления ограничителя двери

– выверните болт крепления ограничителя открывания двери (Рисунок 9.30);

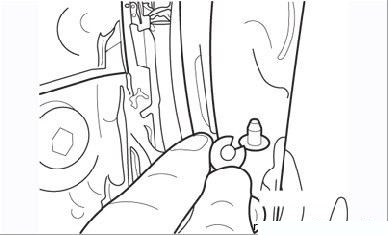

Рисунок 9.31. Снятие стопорного кольца с оси петли боковой двери

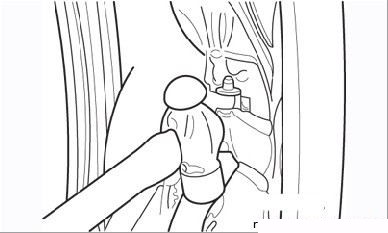

Рисунок 9.32. Извлечение оси из петли боковой двери с помощью вильчатого съемника

– попросите помощника придержать дверь, снимите стопорные кольца осей дверных петель (Рисунок 9.31). С помощью молотка и вильчатого съемника выбейте оси петель двери, снимите дверь (Рисунок 9.32

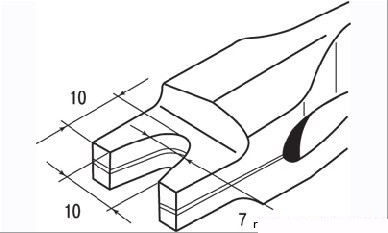

Рисунок 9.33. Вильчатый съемник для осей дверей

). Эскиз вильчатого съемника приведен на Рисунок 9.33.

Дверные петли приварены к дверной раме и стойкам кузова, поэтому положение дверей отрегулировать нельзя.

Закрытие двери можно регулировать, изменяя положение защелки замка на стойке кузова с помощью подходящего шестигранника TORX.

Установка и регулировка
1. Установка проводится в обратном порядке.

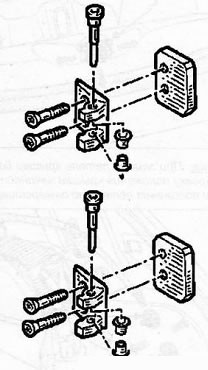

Примечание: Рекомендуем заменить заводские петли двери на ремонтные (набор 77 01 468 331).
Эти петли облегчают процесс регулировки двери относительно кузова.

петли двери

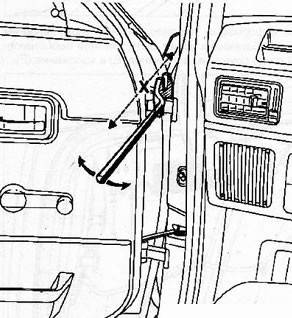

2. Регулировка положения двери проводится с помощью специальных приспособлений. Предел регулировок ± 3 мм.

Снятие и установка обивки передней двери

Снятие:

– на автомобилях, оборудованных центральным замком и электрическими стеклоподъемниками, отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– отсоедините внутреннюю накладку зеркала и решетку громкоговорителя;

Рисунок 9.34. Снятие ручки стеклоподъемника с передней двери

– на моделях с механическими стеклоподъемниками при полностью опущенном стекле запомните положение ручки стеклоподъемника и снимите ручку с оси (Рисунок 9.34);

Рисунок 9.35. Винт крепления накладки внутренней ручки двери

Рисунок 9.37. Снятие заглушки винта крепления подлокотника передней двери

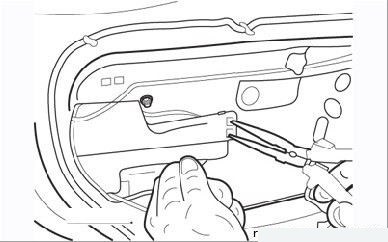

Рисунок 9.36. Отсоединение наконечника троса от внутренней ручки двери

Рисунок 9.38. Снятие накладки подлокотника передней двери

– выверните винты крепления накладки внутренней ручки двери. Выньте ручку и отсоедините оболочку троса управления от ручки, затем отсоедините наконечник троса (Рисунок 9.35 и 9.36). Выверните винт крепления подлокотника, предварительно сняв его заглушку, затем, аккуратно приподняв, сдвиньте назад накладку подлокотника, чтобы снять ее с двери (Рисунок 9.37 и 9.38);

– на моделях с электростеклоподъемниками отсоедините контактные разъемы проводки от переключателей. Отключите (если есть) контактный разъем от переключателя электропривода зеркала;

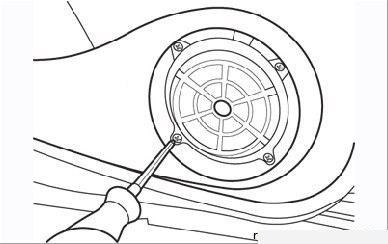

Рисунок 9.39. Снятие громкоговорителя с передней двери

– выверните четыре винта крепления и снимите громкоговоритель с двери, предварительно отсоединив контактный разъем проводки (Рисунок 9.39);

Рисунок 9.40. Выворачивание винта крепления нижнего края обивки передней двери

– выверните винты крепления нижнего края обивки двери (Рисунок 9.40);

– аккуратно с помощью плоского вильчатого инструмента открепите пластмассовые фиксаторы обивки по периметру двери;

– снимите обивку с двери и поднимите над внутренним уплотнителем оконного проема, чтобы снять ее (по периметру она приклеена герметиком).

Установка проводится в порядке, обратном снятию. Уплотните обивку по периметру герметиком.

Снятие и установка обивки задней двери

Снятие:

– на моделях с электростеклоподъемниками и центральным замком отсоедините провод от отрицательной клеммы аккумуляторной батареи;

Рисунок 9.41. Снятие накладки подлокотника задней двери

– выверните винт крепления и, аккуратно подняв, сместите вперед накладку ручки-подлокотника, чтобы снять ее (Рисунок 9.41);

Рисунок 9.42. Снятие ручки стеклоподъемника с задней двери

– на моделях с механическими стеклоподъемниками при полностью опущенном стекле запомните положение ручки стеклоподъемника и снимите ручку с оси (Рисунок 9.42);

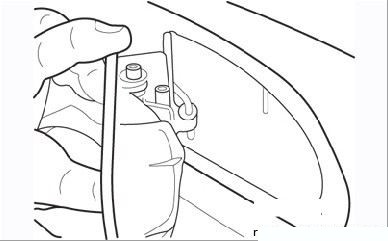

Рисунок 9.43. Винт крепления накладки внутренней ручки задней двери

Рисунок 9.44. Отсоединение тяги управления от внутренней ручки задней двери

– выверните винты крепления внутренней ручки к двери. Выньте ручку и отсоедините от ручки тягу управления (Рисунок 9.43 и 9.44);

– на моделях с электростеклоподъемниками отсоедините контактные разъемы проводки от переключателей;

Рисунок 9.45. Снятие громкоговорителя с задней двери

– поверните решетку громкоговорителя против часовой стрелки, выверните четыре винта и снимите громкоговоритель с двери, отсоединив разъем проводки (Рисунок 9.45);

Рисунок 9.46. Втулка-проставка оси ручки механического стеклоподъемника

Под панелью двери на оси механического стеклоподъемника установлена проставка (Рисунок 9.46).

Установка проводится в порядке, обратном снятию. Перед установкой нанесите по периметру обивки герметик. Установите на ось механического стеклоподъемника втулку-проставку.

Снятие и установка замка передней двери

Снятие:

– снимите обивку двери, как описано выше;

– на моделях с центральным замком отсоедините провод от отрицательной клеммы аккумуляторной батареи;

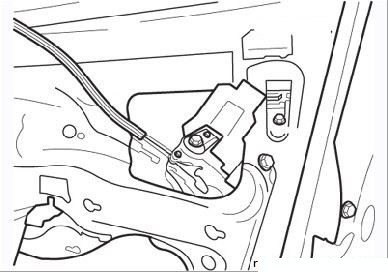

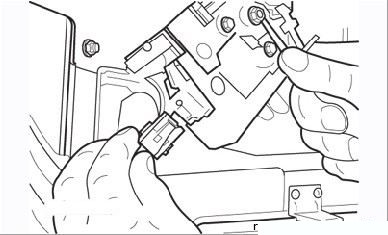

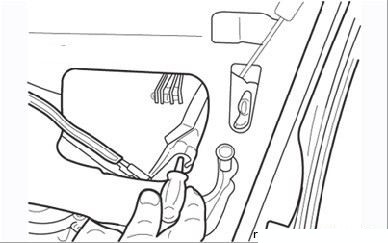

Рисунок 9.47. Отсоединение контактного разъема от мотора сервопривода замка

– отсоедините от мотора сервопривода замка контактный разъем (Рисунок 9.47);

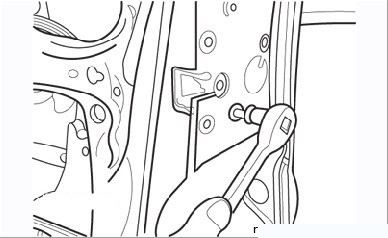

Рисунок 9.48. Выворачивание трех винтов крепления замка передней двери

– выверните три винта крепления замка с заднего торца двери (Рисунок 9.48);

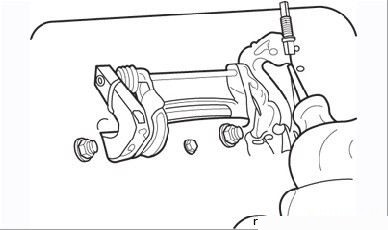

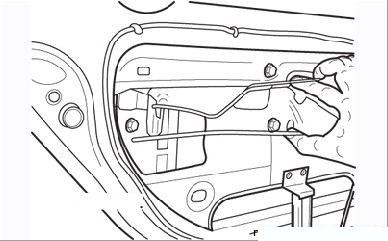

Рисунок 9.49. Снятие тяги с узла замка

– изнутри двери отсоедините фиксаторы, тягу управления наружной ручки и трос управления внутренней ручкой от узла замка. Снимите замковую кнопку и тягу с узла замка (Рисунок 9.49);

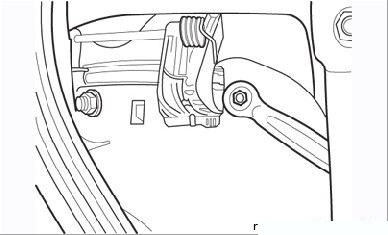

Рисунок 9.50. Снятие замка с передней двери

– разверните узел замка, чтобы освободить его от рычага управления цилиндром замка, сдвиньте замок вниз и наружу, вынув его через отверстие двери (Рисунок 9.50);

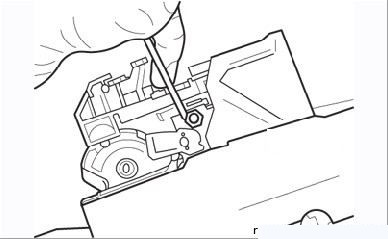

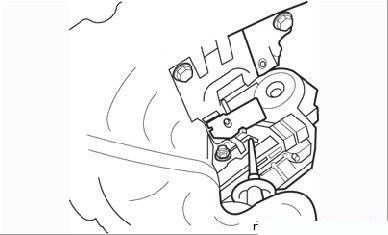

Рисунок 9.51. Открепление пружины от узла замка

– открепите пружину от узла замка (Рисунок 9.51);

Рисунок 9.52. Отсоединение фиксатора замка двери

– отсоедините фиксатор, чтобы снять защитную противоугонную крышку (Рисунок 9.52).

Установка замка проводится в порядке, обратном снятию.

Снятие и установка замка задней двери

Снятие:

– на моделях с центральным замком отсоедините провод от отрицательной клеммы аккумуляторной батареи;

Рисунок 9.53. Отсоединение контактного разъема от мотора сервопривода замка

– отсоедините контактный разъем проводки от мотора сервопривода замка, вынув его (Рисунок 9.53);

Рисунок 9.54. Отсоединение противоугонной крышки от дверной панели

– открепите противоугонную крышку от двери (Рисунок 9.54);

– изнутри двери освободите фиксатор и отсоедините тягу управления от наружной ручки двери;

– выверните три винта крепления замка из заднего торца двери;

Рисунок 9.55. Снятие замка задней двери

– отсоедините штоки тяг внутренней ручки и запорной кнопки, снимите замок через отверстие в двери (Рисунок 9.55).

Установка проводится в порядке, обратном снятию.

Снятие и установка внутренних дверных ручек

Снятие и установка внутренних дверных ручек описаны в подразделах «Снятие и установка обивки передней двери», «Снятие и установка обивки задней двери».

Снятие и установка наружной ручки передней двери

Снятие:

– снимите обивку двери, как описано выше;

Рисунок 9.56. Положение тяги наружной ручки передней двери

– внутри двери освободите фиксатор и отсоедините тягу управления замком от замка или ручки. Отсоединяя тягу от ручки, запомните ее положение, чтобы облегчить регулировку при установке (Рисунок 9.56);

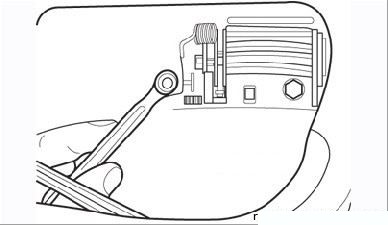

Рисунок 9.57. Отворачивание гайки крепления наружной ручки передней двери

– отверните две гайки крепления ручки изнутри двери (Рисунок 9.57), разверните ручку и снимите ее снаружи двери.

Установка ручки проводится в порядке, обратном снятию.

Снятие и установка наружной ручки задней двери

Снятие:

– снимите обивку двери, как описано выше;

– отсоедините защитную противоугонную крышку (см. Рисунок 9.54);

– внутри двери отсоедините фиксатор и тягу управления замком от замка или ручки. Отсоединяя тягу от ручки, запомните ее положение, чтобы облегчить регулировку при установке (см. Рисунок 9.56);

Рисунок 9.58. Отворачивание гаек крепления наружной ручки задней двери

– отверните две гайки крепления ручки изнутри двери (Рисунок 9.58), разверните ручку и снимите ее снаружи двери.

Установка ручки проводится в порядке, обратном снятию.
