Рено Симбол.
Распределитель воздуха системы вентиляции
| В системе отопления используется тепло, вырабатываемое при работе двигателя. Включенный в систему охлаждения двигателя радиатор отопителя аккумулирует тепло, а поток воздуха, омывающий пластины радиатора, доносит тепло до пассажиров автомобиля. Рукоятки управления задают различное направление потокам воздуха, регулируют интенсивность его нагрева и объем подаваемого воздуха. |
| При необходимости поток горячей жидкости, поступающей в радиатор отопителя, перекрывается и система распределяет холодный воздух. Кондиционер позволяет постоянно поддерживать заданную температуру в салоне. |
|
| Отсоедините провод от отрицательной клеммы аккумуляторной батареи. |
| Снимите следующее: |
| – болт крепления рулевого колеса; |
| – рулевое колесо, предварительно установив колеса в положение прямолинейного движения; |
| – кожухи подрулевых переключателей рулевой колонки; |
| – облицовки стоек проема ветрового стекла; |
| – верхнюю часть панели приборов; |
| – комбинацию приборов; |
| – блок подрулевых переключателей; |
| – центральную консоль; |

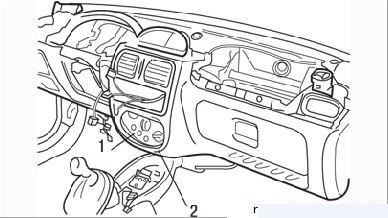

| – два болта крепления панели управления отоплением и вентиляцией (Рисунок 8.73); |
|
| – аудиосистему (если она установлена); |
| – подушку безопасности пассажира (в зависимости от модификации); |
| – рулевую колонку; |
| – семь болтов крепления панели приборов; |
| – болт крепления блока распределителя воздуха, расположенный под комбинацией приборов; |
| – Приборная панель; |
|
| – болты крепления балки панели приборов (Рисунок 8.74) и снимите ее; |
|

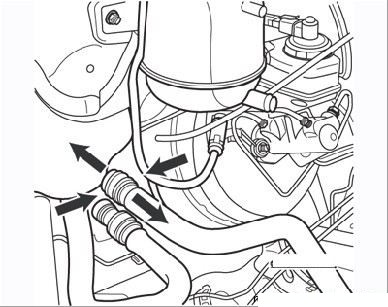

| – со стороны моторного отсека установите на шланги зажимы и разъедините быстроразъемные соединения шлангов отопителя (Рисунок 8.75); |
| – поводки стеклоочистителей; |
| – верхнюю прокладку ниши воздухозабора и решетку забора наружного воздуха; |
| – электровентилятор; |
|

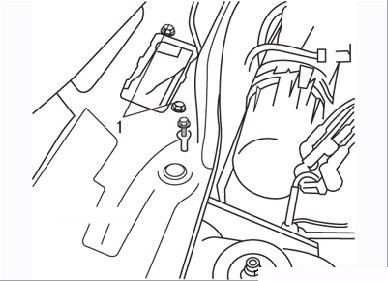

| – остальные болты крепления блока распределителя воздуха (Рисунок 8.76). |
|
| В салоне автомобиля снимите блок распределителя воздуха (Рисунок 8.77) и радиатор отопителя. |
| Установку проводите в порядке, обратном снятию. Проверьте правильность прокладки жгутов проводов сзади панели приборов, надежность подсоединения воздуховодов, чтобы предотвратить появление шума. |
| Замените болт крепления рулевого колеса. |
| Перед подсоединением подушки безопасности проверьте работу системы. |
Замена воздушного фильтра системы вентиляции салона
Замена
1. Снимите правую часть (1) решетки капота.
2. Снимите крышку фильтра отопителя.
3. Слегка сожмите фильтр и снимите его.
4. Установка проводится в обратном порядке.
Примечание: Стрелки (А) на корпусе и фильтре должны быть направлены
одинаково.
