Рено Симбол. Тросы заслонок вентиляции - снятие

Снять тросы привода можно, не снимая приборную панель.

Снятие:

– снимите пепельницу;

– снимите центральную консоль;

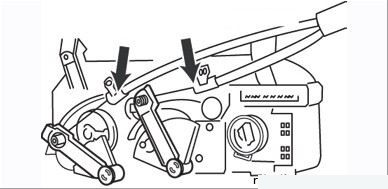

Рисунок 8.83. Положение тросов у панели управления (стрелки)

– отсоедините от панели управления соответствующий трос (Рисунок 8.83).

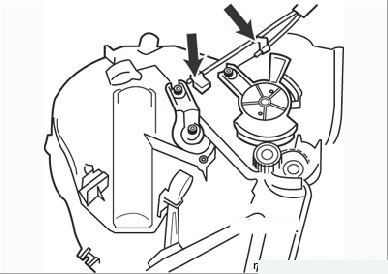

Рисунок 8.84. Держатели тросов блока распределителя воздуха (стрелки)

В правой нижней части салона автомобиля снимите держатели (Рисунок 8.84) с тросов, управляющих блоком распределителя воздуха, и выньте тросы из-под панели приборов.

Установка:

– присоедините тросы к панели управления отоплением и вентиляцией и к блоку распределителя воздуха;

– установите держатели оболочек на обоих концах тросов.

Регулировка тросов

Установите поворотный регулятор панели управления и соответствующую заслонку в крайнее закрытое положение.

Соедините трос с заслонкой блока распределителя воздуха и заверните держатели.

Проверьте функционирование привода. Установите панель управления на Приборная панель.

Установите на место центральную консоль.
