Рено Симбол. Замена модуля подушек безопасности
|
Снятие: |
Примечание: Перед снятием подушки безопасности заблокируйте блок управления SRS с помощью диагностического тестера.
Примечание: При подрыве подушки в результате аварии замените рулевое колесо. Проверьте работоспособность системы.
| – отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите по меньшей мере 5 мин, чтобы конденсаторы блока управления разрядились и система деактивировалась; |

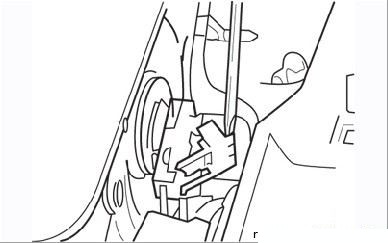

| - . С помощью отвертки отстегните клипсы крепления подушки (под рулевым колесом). |

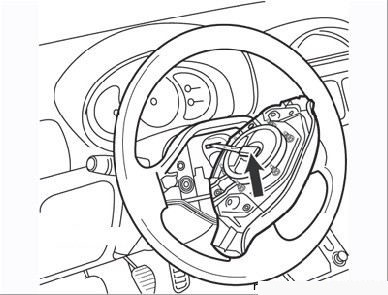

- Освободите фиксатор разъема и отсоедините разъем подушки.
|

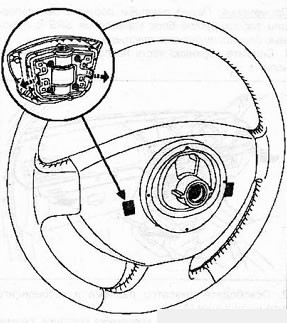

| – аккуратно снимите модуль с рулевого колеса. Обратите внимание на то, что подушку нельзя ударять или ронять, хранить ее нужно крышкой вверх. |
|
Установка: |
| – правильно присоедините контактный разъем и установите модуль в середине рулевого колеса, не пережимая проводку. Вверните винты крепления и затяните их предписанным моментом; |
| – убедитесь в том, что в салоне автомобиля никого нет, и подключите аккумуляторную батарею. Открыв дверь со стороны водителя, снаружи автомобиля включите зажигание и убедитесь в том, что загорелась контрольная лампа в комбинации приборов. |
Замена модуля подушки безопасности пассажира
|
Снятие: |
| – отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите по меньшей мере 5 мин, чтобы разрядились конденсаторы блока управления и деактивировалась система; |

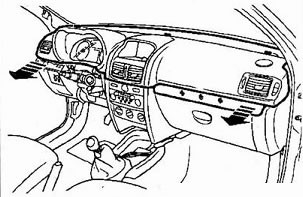

| – снимите верхнюю часть передней панели (см. раздел «Кузов»); |
- Освободите фиксатор разъема и отсоедините разъем подушки (А).
- Отверните винты (В) крепления подушки, снимите подушку.
|
|
Установка: |
| – уложите подушку на свое место и надежно вверните винты крепления. Присоедините контактный разъем проводки, правильно ее уложив, и закрепите фиксатор; |
| – установите верхнюю часть панели приборов, как описано в разделе «Кузов»; |
| – убедитесь в том, что в салоне автомобиля никого нет, и подключите аккумуляторную батарею. Открыв дверь со стороны водителя, снаружи автомобиля включите зажигание и убедитесь в том, что загорелась контрольная лампа в комбинации приборов. |
